AUX з підручних матеріалів:) (багато фоток)

Усім трямки! Так як у мене магнітола не читає mp3, і чейнджера тежнемає, а нову цікаву музику весь час записувати на диски напружує, зважився на маленький покращайзинг.
< Начитавшись mazdaforum.ua, mazda6.ru і кілька статей тут (величезне спасибі всім хто ділиться своїм досвідом), приступив дороботи Що використовував:шлейф idE 40 pin,
> — аудіокабель для компа
— паяльник (можна і на скрутках)
— ізолента
— мультиметр.
Перше, це схеми підключення

схема розпинування магнітоли (взято з маздаклуб.Уа)

синім позначена перемичка, саме вона активує кнопку Медіа намагнітолі.

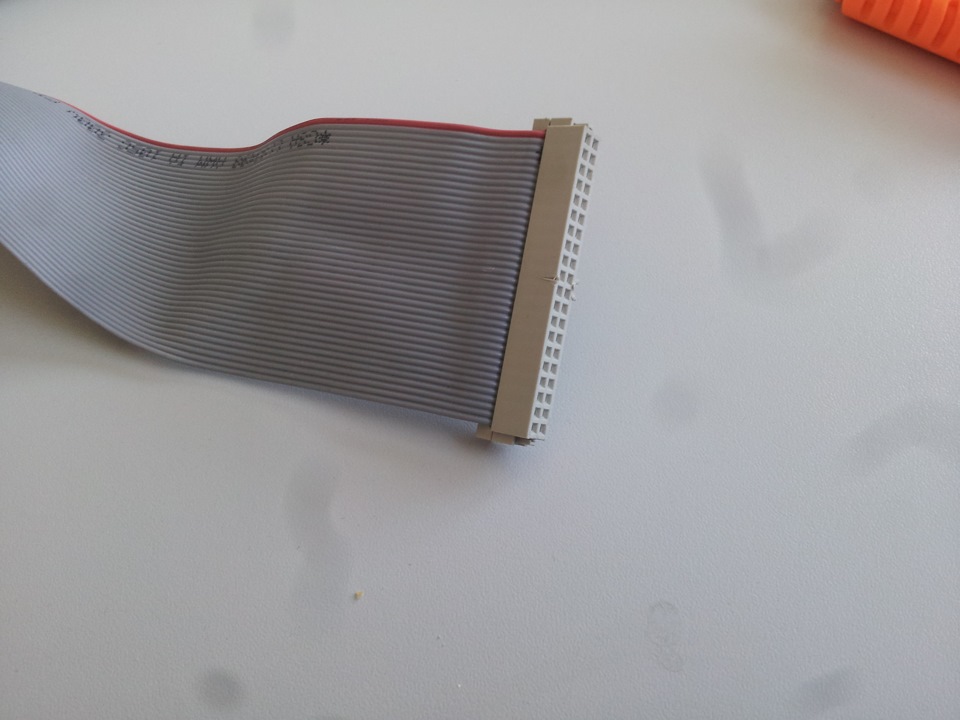

Берем ось такий шлейф, і ламаємо навпіл:) краще це зробити ножемабо кусачками, щоб було акуратно. Аудіофіл, різні півтони відкабелю не відміню:)

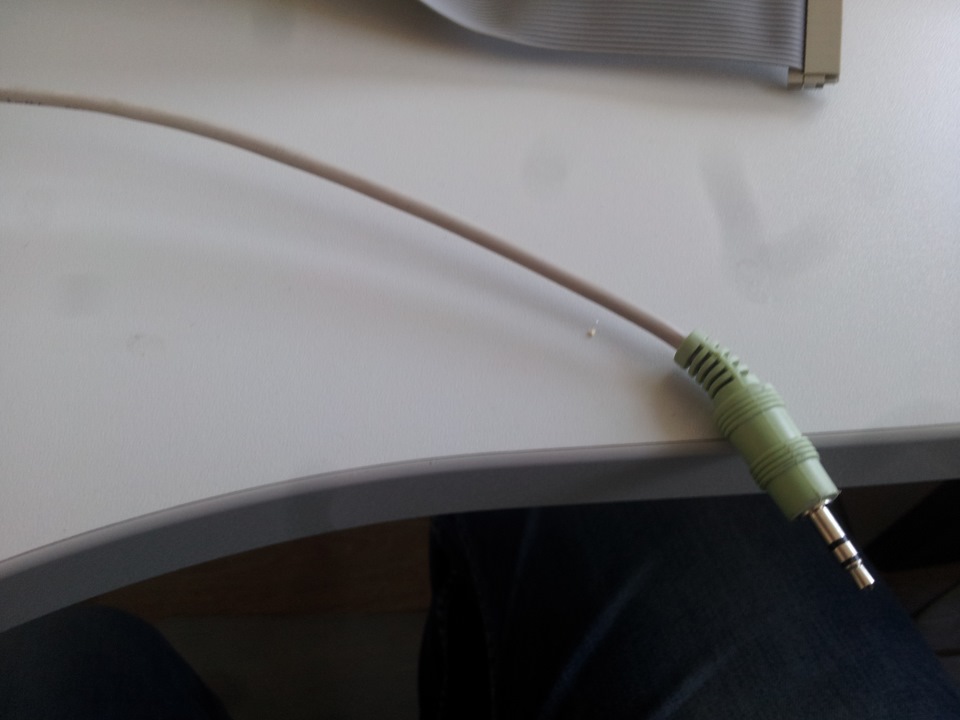

аудіокабель

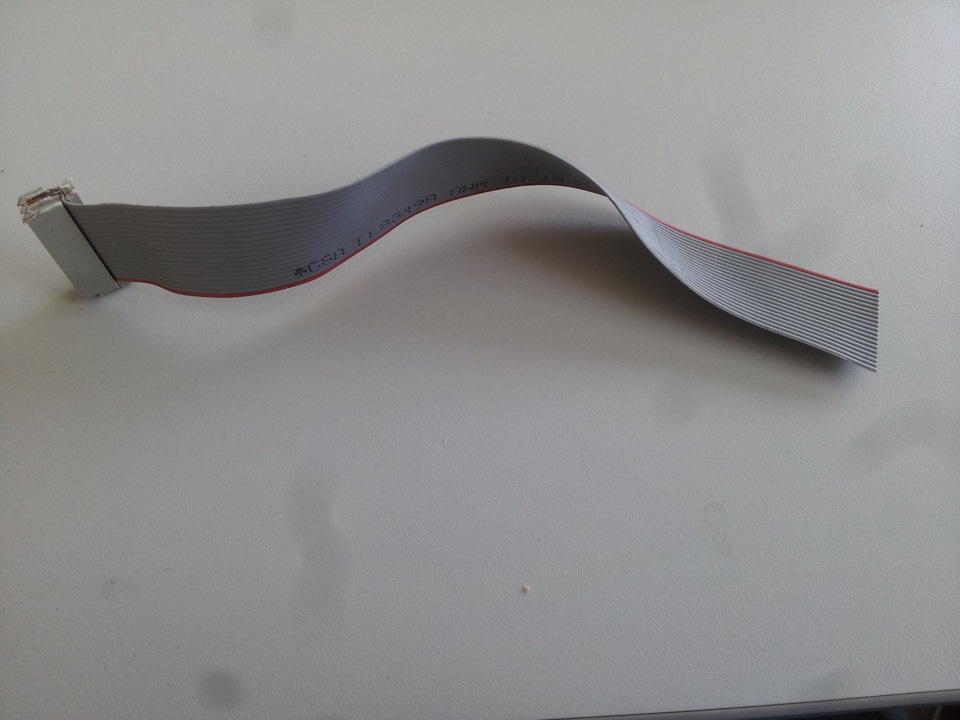

От шлейф обрізаний вже

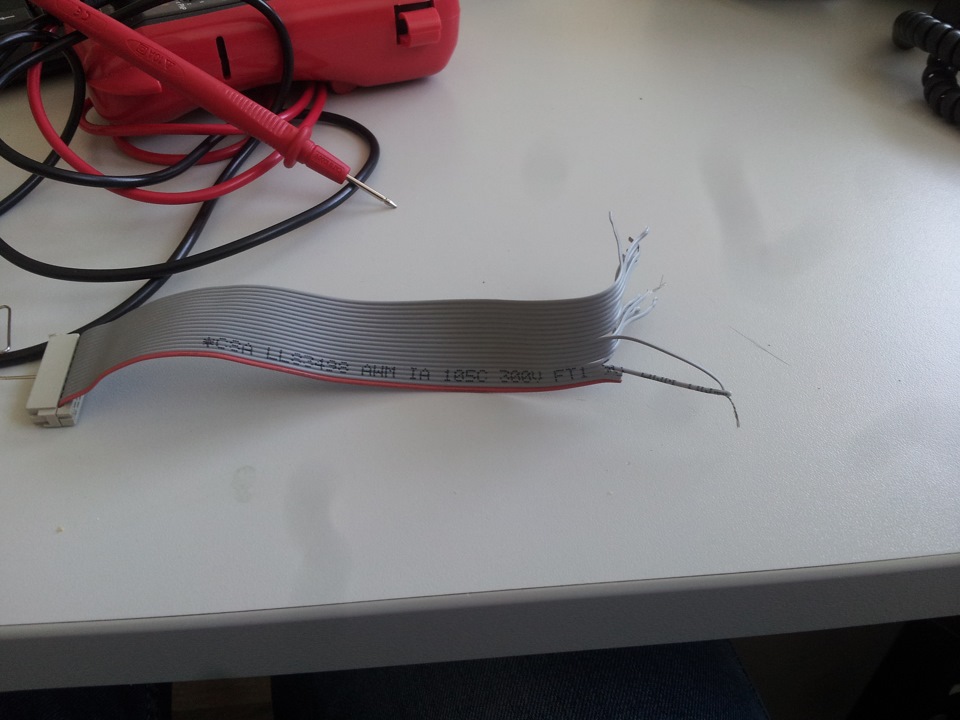

А ось розтрощений, і з'єднана перемичка. Продзвоном визначивконтакти та кабелі, перемичка споруджується просто з'єднанням двохкабелів. Схема в самому верху:) Поки що на скрутці. Займаюсяпродзвоном далі
.
мінуса
схема джека

З'єднуємо всі мінусові проводки разом. Я ще додав біло-зелену паруз мережевого, у такий спосіб я виведу мінус на масу — прикручу докорпусу магнітоли.
На фото вже все спаяно та ізольовано. Процес паяння не знімав. Я зпаяльником у стосунках "твою качан, де крем від опіків" :) томузалудив і спаяв як вийшло. Використовував синю ізоленту, можетеоцінити серйозність намірів:))

мінуси готові
Паяємо перемичку, ізолюємо
перемичка

Так само як і мінуса, продзвонюємо і шукаємо плюсу, R+ L+, з'єднуємо з проводками аудіокабелю, паяння, ізоляція

R+
L+

Фінальне продзвонювання

Фото готового кабелю
>

В принципі можна було б обійтися і без паяльника, все зробити наскрутках. Але згадавши наші дороги, вирішив все-таки спаяти.
Фото того, як діставав магнітолу я не робив, цей процес вже багатоде описаний. Єдине що, при підключенні я обрізав ще один контактвід шлейфу. Так що краще під рукою мати кусачки. Всім дякую завитрачений час!
