Нещодавно купив нові фари після біксенону. Вирішив спробуватипокращити світло на них, почитавши трохи про це поїхав на ринок ізакупився.
Ось що потрібно:
— два чотириконтактні звичайні вазовські реле (2х)
— дві колодки з проводами для реле (2х)
— дві вологозахищені колодки для стандартних ланосівськихзапобіжників (2х)
/>
— два запобіжники на 20А (2х)
— два метри дроту перетином 1, 5мм2 (10)
— три кільцеві наконечники (3х)

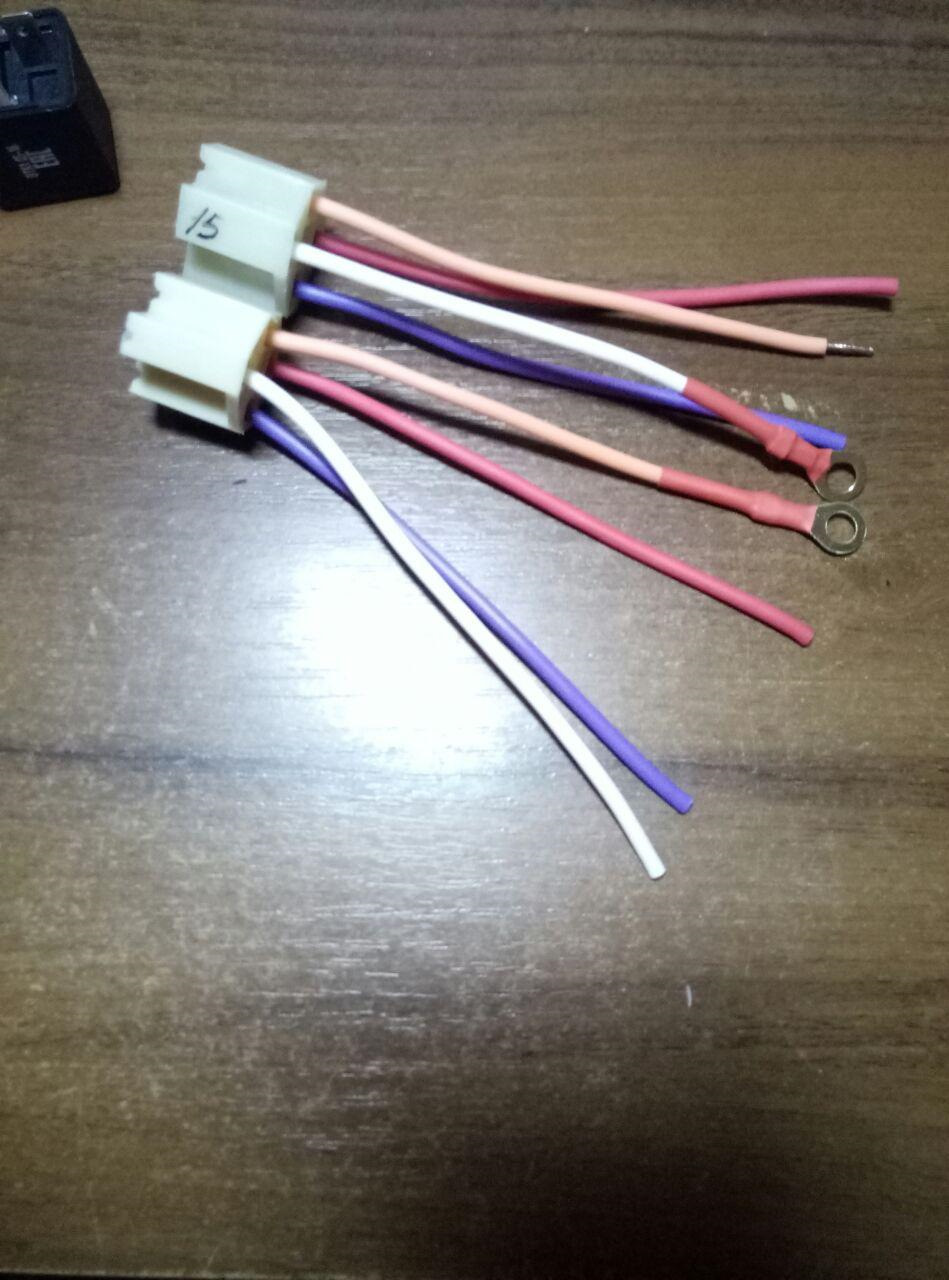

< Багато проводів спаюють, у мене паяльника нема, тому робитимупросто на скрутках.

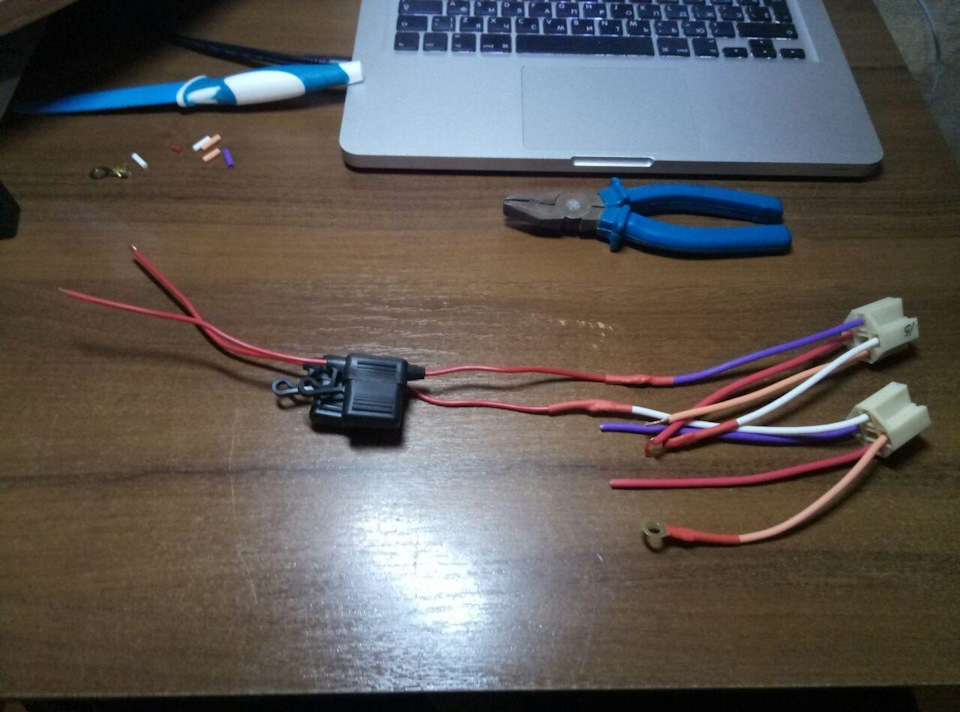

Тепер плюсові дроти До 30 контактів приєднуємо колодки ззапобіжниками, потім з'єднуємо дроти колодок між собою і до нихпровід довжиною 25-30 см. Наприкінці останнього чіпляємо кільцевийнаконечник. З двох колодок подовжуємо приблизно на 30 см.

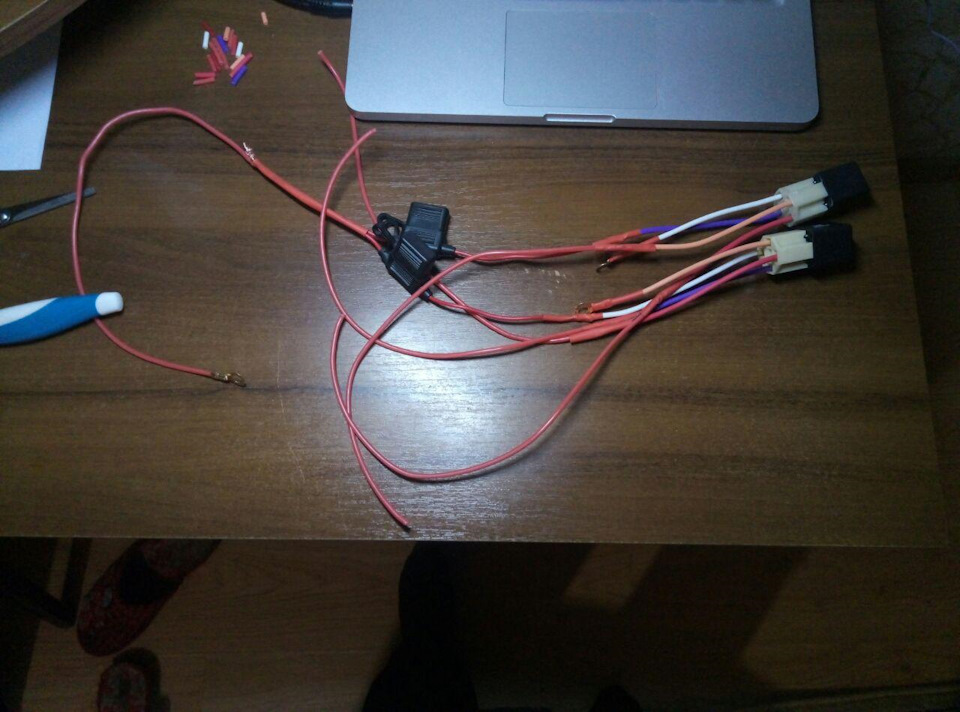

У результаті має вийде щось подібне, можливо у вас буде акуратніше.Завтра продовжу вже на машині. Підключатиму без розрізів упроводці, за принципом тато-мама в роз'єми запобіжників.
Коментарі13
Економічна щільність струму (по ній обмотки трансформаторів вважають) для міді - 2.5 ампера на мм^2. По два квадрати на фару виходить. Доживу до відпустки - собі такий же колгосп зроблю, тільки з невеликою зміною - хочу масу лівої фари підключити чер...
Тіж собі робивши, з 10.7в піднявши до 13.4в.
Набагато краще світло?
Так, разом із встановленням реле я замінив і лампи на сорому брейкери. Тепер хоч щось бачу, раніше бачили тільки мене.
Не займайся колгоспом! Є готові проводки на ланос, цінник близько триста юанів Українських! Реле світла не потрібне! Є величезна купа статей з цієї теми і найбільше мені сподобалася де упаковано все в блоці запобіжників! Різати рідну проводку можна с...
Готовий комплект нічим не відрізняється від мого, а економія 180 грн мінімум, і самому робити цікавіше, ділянку на 1.5 мм у мене тільки там де запобіжники, якщо будуть просадки там заміню, хоча я читав статтю де всі проводи в 1.5 мм брали і норм все ...
На колодці з проводами для реле проводу хіба перерізу 1,5 мм2? Ось кручу таку ж колодку з проводами в руках, так там 0,75 мм2, якщо у тебе така ж колодка, то сенсу від проводів 1,5 мм2 немає. Я у такому разі я ці огризки викидаю і на 1,5 мм2 провід о...
Перероблю сьогодні так само!
Та й на цих виносних запобіжниках там теж дроти не фонтан, краще брати реле з місцем під запобіжник такого плану detali.zp.ua/catalog/8662…e_4_h_kont_30a_s_predohr/
подивився, на колодці у мене дроти норм, а на запобіжниках, справді тонше, але не критично, 1,5 я думаю є, червоний провід у мене 2,5 мм
Потрібно звертати увагу не на зовнішню ізоляцію, а на саму жилу дроту (міді)
Фото роби більше.
Добре, постараюсь завтра все докладно сфоткати
