Йо-хо-хо і пляшка рому! Я це зробив!
Якийсь час тому на мене напала чергова примха — переробити кнопкуаварійки ну заодно й інші кнопки.

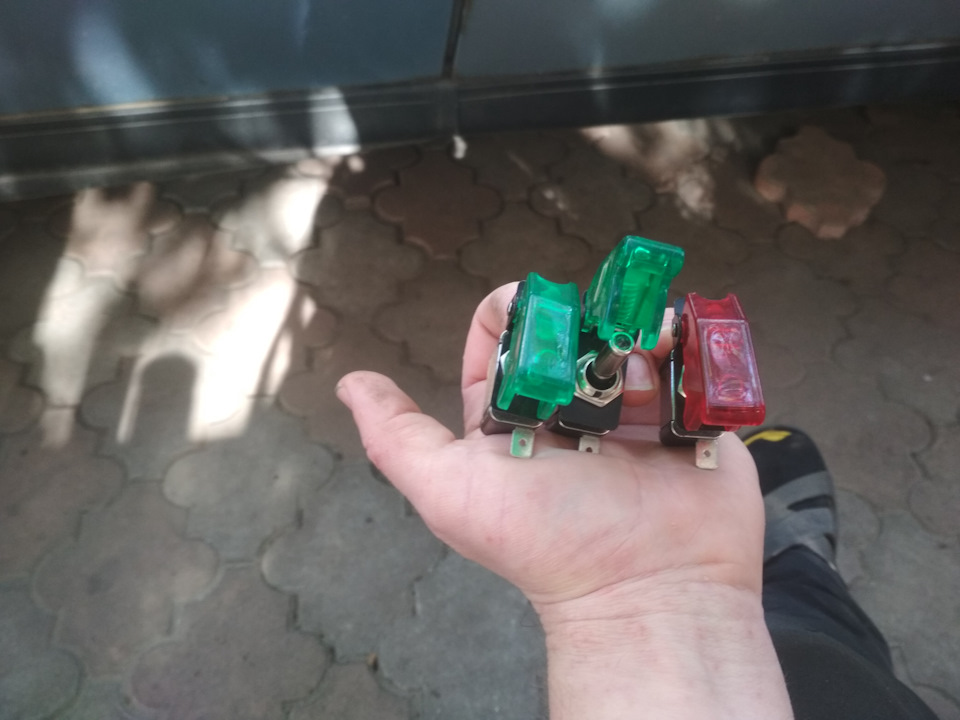

Загалом купив я ось такі вимикачі :

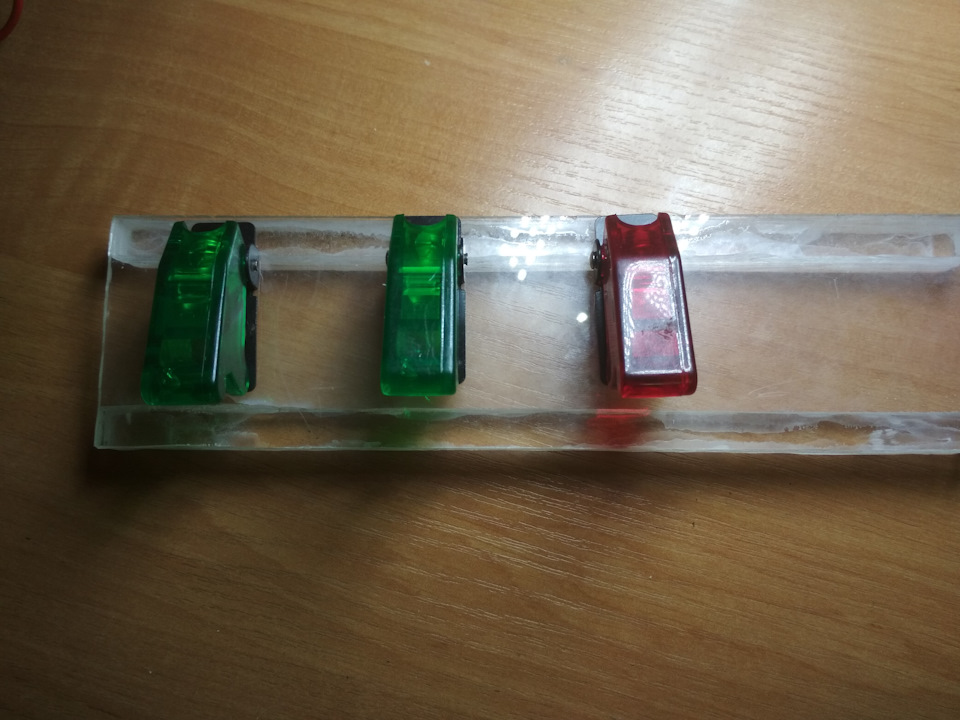

Під це все була підготовлена панелька з оргскла:

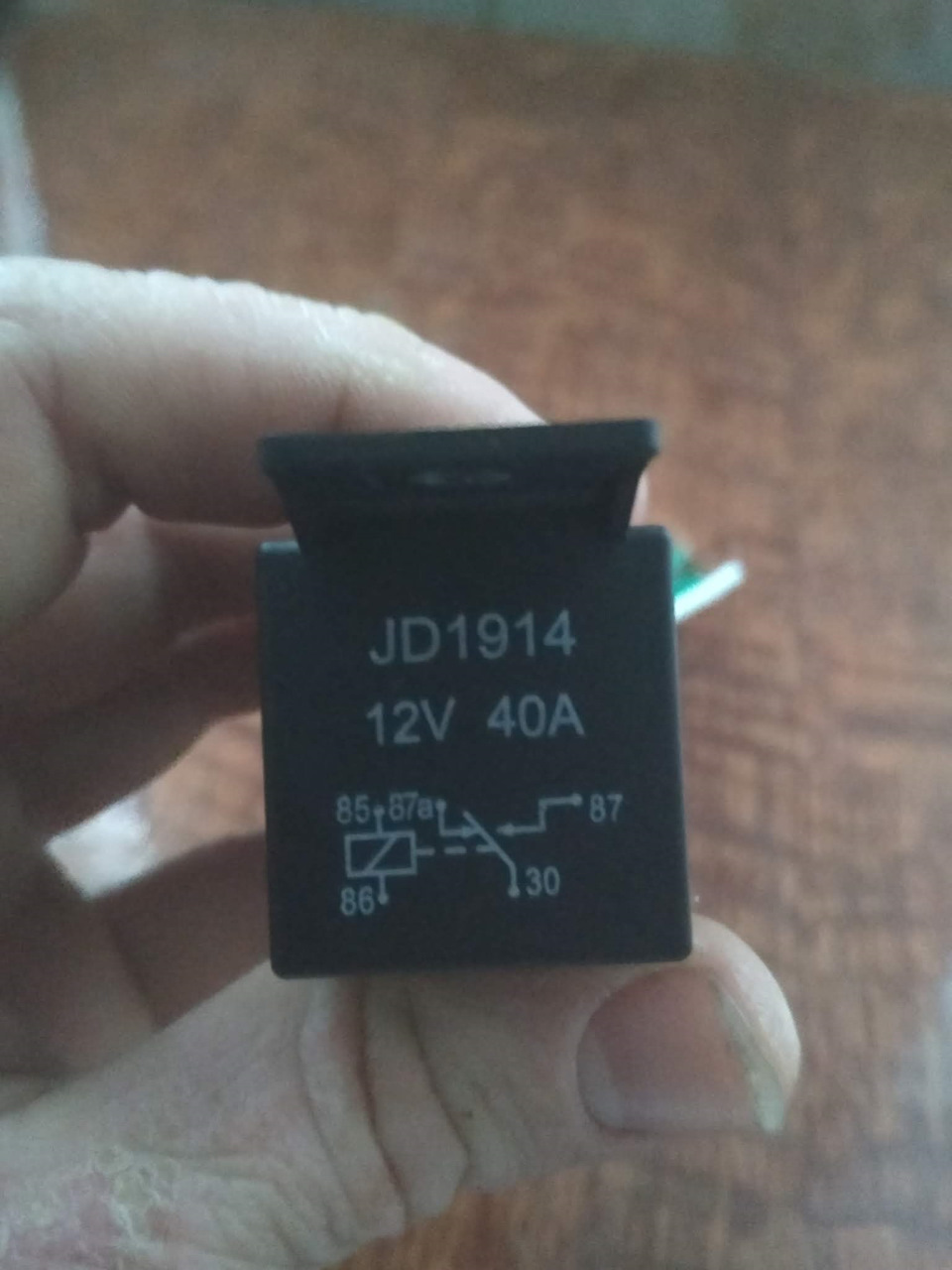

<Все б нічого, якби не маленька гидота — кнопка має складну схему іповинна працювати в двох режимах.Простим вимикачем тут необійдешся.Дзвонив я контакти, розібрав рідну кнопку, намалював купусхем і почав колгоспити. Взяв ось таку релюшку

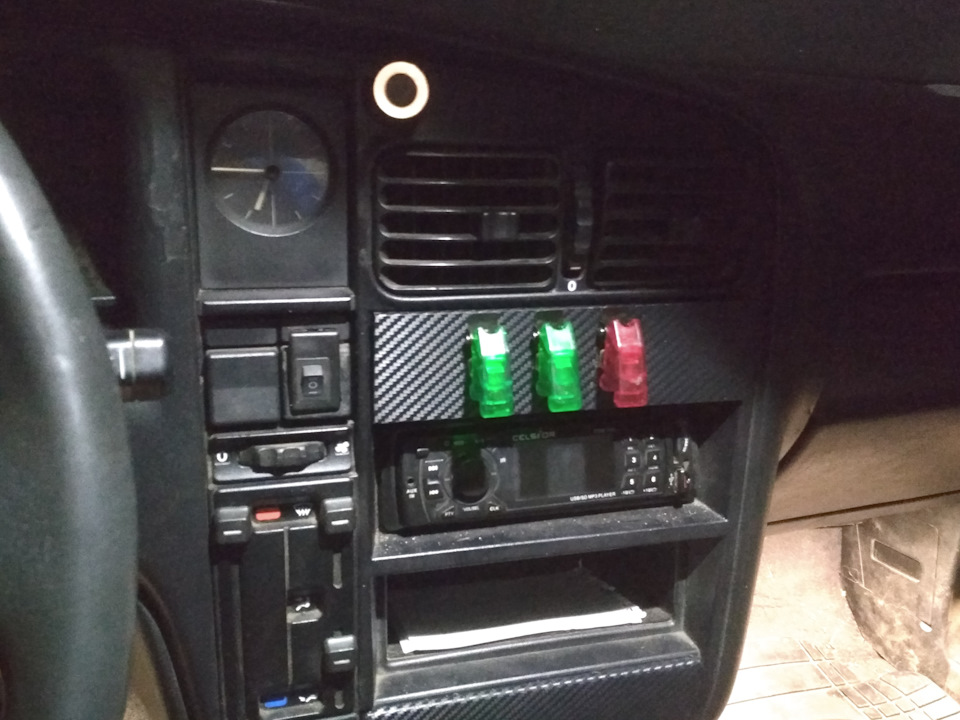

Нижче я розпишу які контакти куди треба розвести, а поки що релюшкана одну групу контактів не підійшла, тому що при вимкненій аварійці3 контакти повинні бути розірвані. Багато мата, сигарет, нервівбуло спалено на цю нісенітницю, але зробити то полювання. Черрі, яку він мені продав. Було обтиснуто та пропаяно всі контакти, зібрано варіант "на коліні" і відправлено для тестування в машину.І о диво! Воно працює! Моє щастя було безмежне)) Ну і ось як цевиглядає зараз :
Ну і звичайно ж відео)

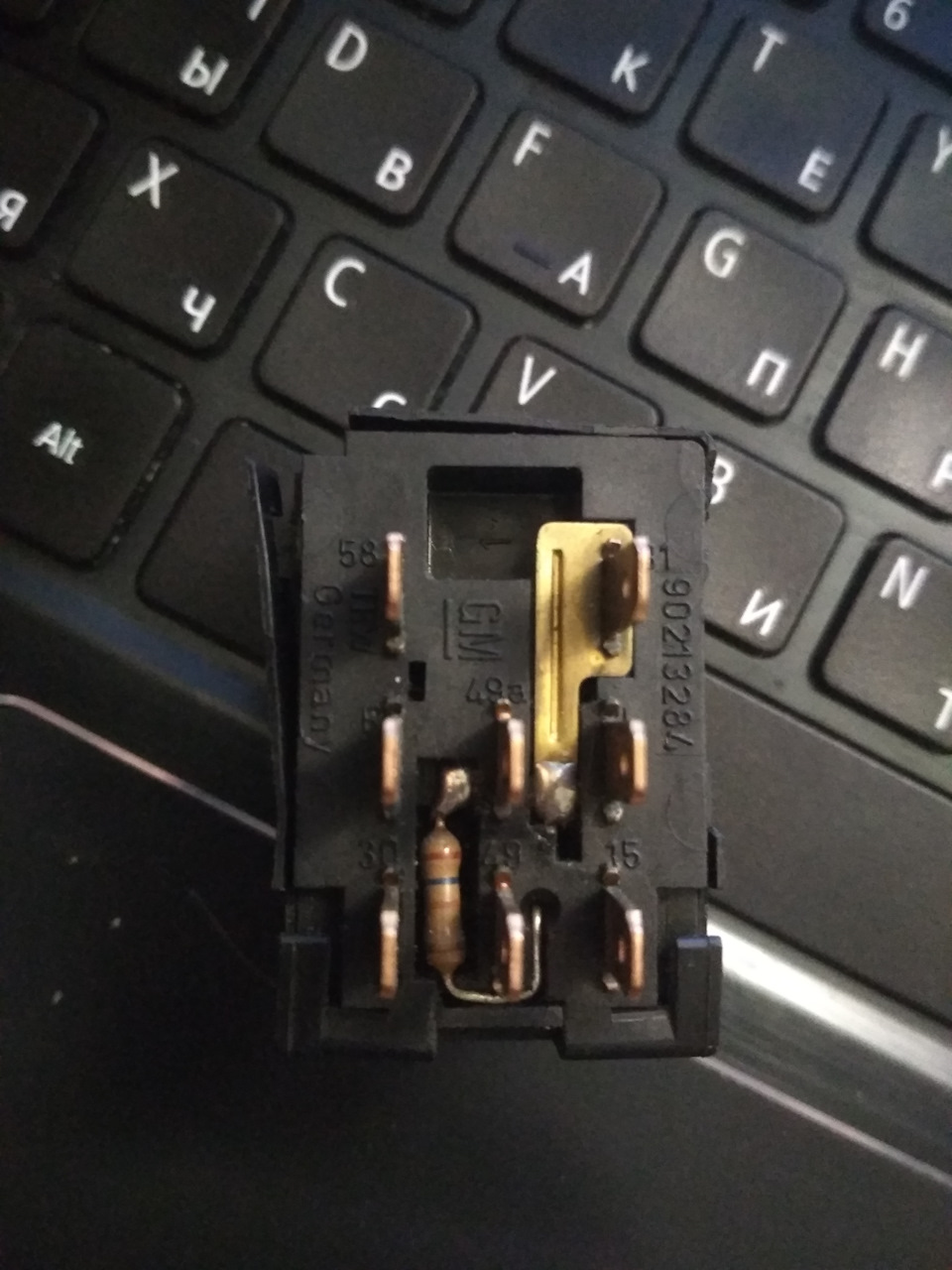

А ось тепер "складний" процес з'єднання. Ось фотографія кнопки:
Ось фотка релюшки від Черрі :
А ось її схема:
Ну а схема підключення така :
Р1 — Р10 — контакти реле. Контакти на кнопці пронумеровані на самійкнопці.
15 + 49 — ці контакти просто перемикаємо не ускладнюючи життя)
Р5 + Р10 паяємо разом і підключаємо до 49а
Р3 підключається до L (середній ряд контактів зліва)
Р8 підключається до R (середній ряд контактів зліва)
Р2 + Р7 разом йдуть на вимикач
Р1 + Р6 разом йдуть на 31
від вимикача йде на 30
Всі)) Вдалого колгоспингу всім)< br>
Коментарі16
Не полскажиш повідки двірників не змінював якщо змінював то казкою марки машини підходять
На жаль, не підкажу, тому що не змінював.
Пробував підключити не працює аварійка
За моєю схемою?
Вибачаюсь за попереднє повідомлення все працює я просто запалення не ввімкнув і перевіряв
Жерсть, став тоді вже всі вимикачі такі, на одну панель. Буде більше, будеш як у Боїнгу)
Хехе) є ідеї що ще туди винести? ) Регулювання пічки - важелями. Там чисто механіка, як я бачу. А більше - поки ідей немає
Птф перед, птф зад, погрій, світло в салоні, габарит. Електросклопідйомники 😂😂😂
Ахах) у мене цього поки немає. Але за ідею - дякую, я замислюся над встановленням всього цього добра і панелі як у боїнгу)))
Або як у фурі чи шишизі якийсь…
Те що зробив це круто що з реле засмітився) але як на мене вкрай не зручно Маргати аварійною) та й взагалі не виглядає
Млинець колгосп ж...занадто виділяються...ну це моя думка а на смак фломастери різні
Хехе) ну у мене ось такі фломастери))
Та це зрозуміло ... просто виглядає як сідло на корові ... якщо перенести їх вниз та ще штук трохи поставити і то грубувато буде виглядати ... Ну так добре ... це твоя машина ...
За старання респект! Якщо не секрет, скільки релюшка обійшлася? Може дешевше було кнопку аварійки знайти? )
Спасибі) Релюшка 100 гривень коштує. Може і дешевше, але ж я писав, що це мої хотілки і таргани в голові) Набридне — візьму кнопку і поверну в сток панель)
