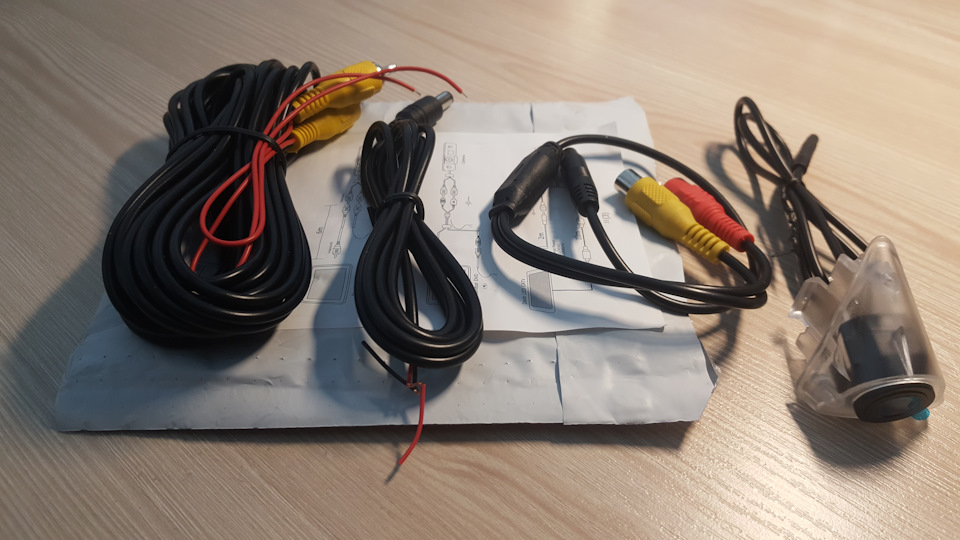

Камера переднього вигляду у знаках без паркувальних ліній тадзеркального ефекту
Камера переднього виду

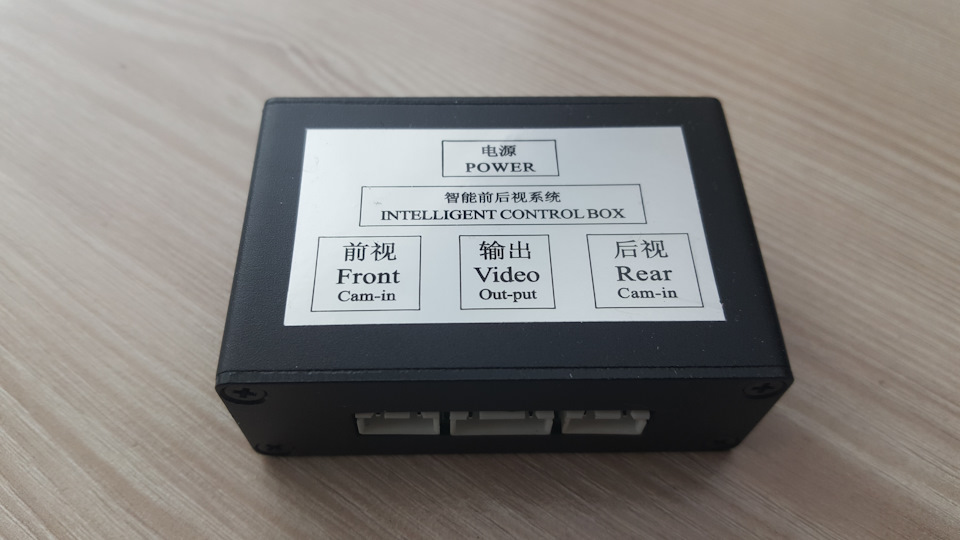

— Блок перемикання сигналу між двома камерами

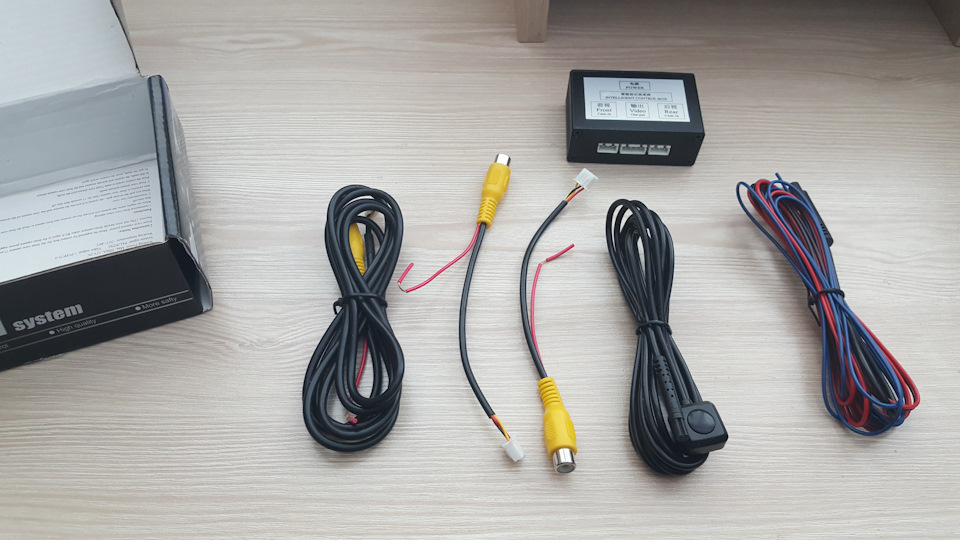

Перемикач сигналу між камерами переднього та заднього виду
Перемикач сигналу між камерами переднього та заднього виду
Перемикач сигналу між камерами переднього та заднього виду

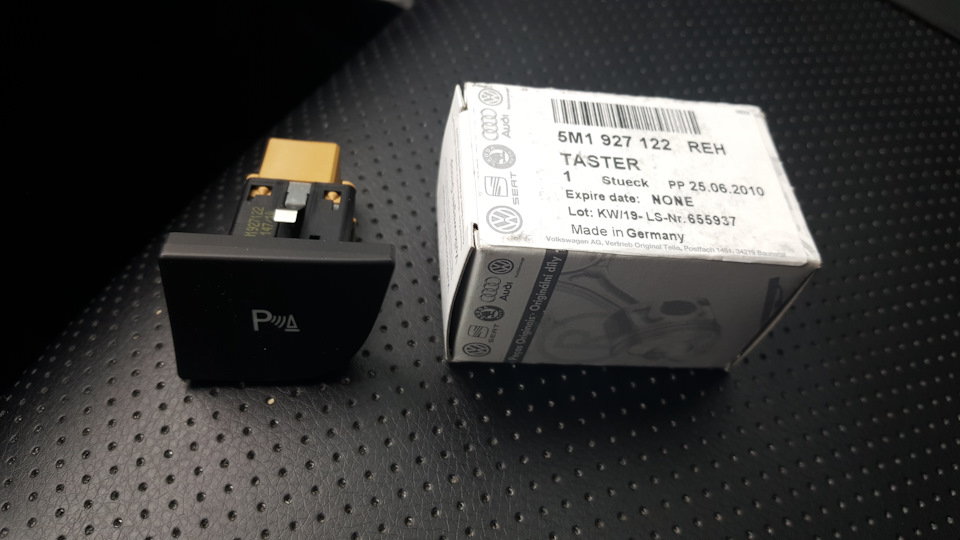

— 5M1 927 122 REH – Клавіша паркувального асистента
Клавіша асистента парковки
— 4D0 971 636 A – Роз'єм для клавіші
Працювати все це повинно було так:при включенні запалення блокавтоматично вмикає на кілька секунд камеру переднього виду. Такожкамера переднього виду автоматично повинна включатись на кількасекунд після камери заднього виду. На додаток камеру передньоговиду можна активувати примусово натисканням кнопки. Колгоспитикнопку бажання не було, тому вона була обрізана, а контактипідведені до штатної кнопки паркувального помічника. До речі, добрікитайці надіслали мені два блоки перемикання сигналу між камерами, за що їм велике спасибі. Другий блок зараз продається. На цьомупоки що позитив закінчився. З негативу:- Камера не підійшлаідеально до значок (хто б сумнівався), довелося обробляти їїнапилком і закріплювати самому - Пам'ятайте мій піст про пригодикамери заднього виду? Після підключення контролера камер сигнал наекрані магнітоли знову поплив і покрився смугами - Але головнийфейл полягав у тому, що камера переднього виду не працювала навимогу. Ні, всі вузли були робітники і правильно підключені. Нюансу тому, що кан шина не дозволяє відображення будь-якого відеосигналу на екрані магнітоли, якщо не включені задня передача…Робити симуляцію включеної задньої передачі звичайно ж нікт незбирався :-) Користуватися всім цим можна було тільки 8 секундпісля вимкнення задньої передачі, поки що йде затримка і зображеннявиводиться.
Звичайно я був у смутку і треба було щось вирішувати. Або знімативсе це до якоїсь матері або йти до кінця. Було шкода і грошей ічасу та зусиль, тому зробив так. Кан шину треба було дати спокій івиводити сигнал на окремий монітор. Для цього замовив із Китаю надодаток дзеркало з монітором.

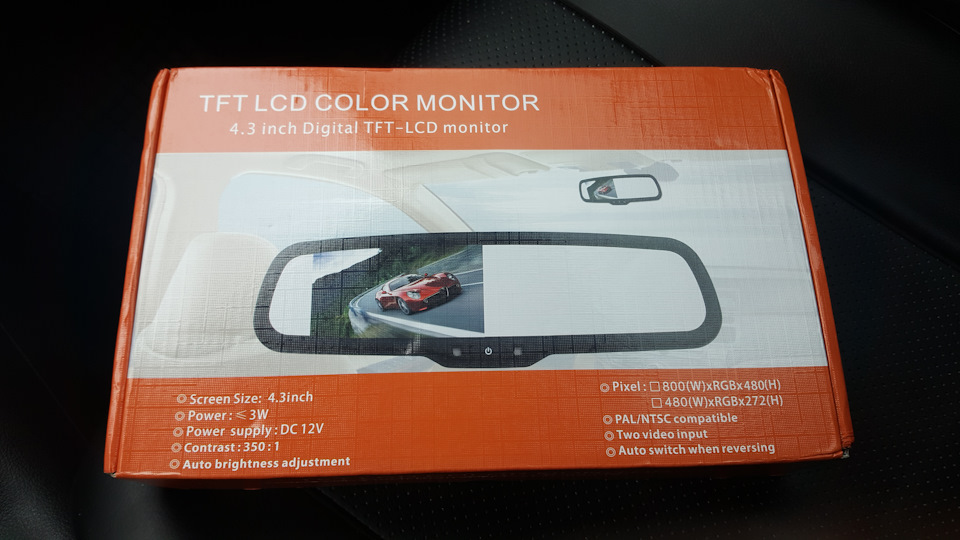

Дзеркало заднього виду з монітором
Дзеркало заднього виду з монітором
У мене колись було таке, але в цьому більше дозвіл (важливо) ікронштейн спеціально під VW.
Цього разу все було зроблено так, як планувалося:
— камера запускається на кілька секунд після включеннязапалення
- камеру можна активувати на вимогу в будь-який момент (сигнал йдечерез блок перемикання, просто камери заднього виду до нього непідключена)
- кнопка активації камери виглядає штатно, світлова індикація тежпрацює правильно
Кнопка активації камери переднього виду на своєму місці
Камера встановлена у знак VW
Камера встановлена на знак VW
Наприкінці невелика відео демонстрація:
< /p>
Дякую за увагу. Всім удачі!
