своєї 2108. Ідея встановлення двох лінз в одну фару крутилася вголові

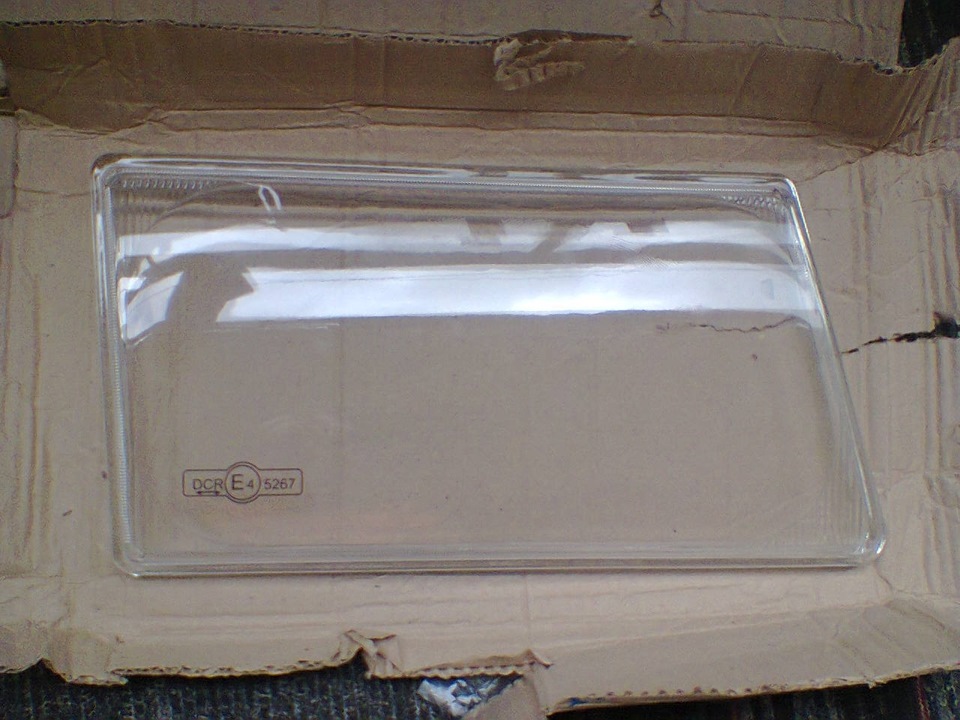

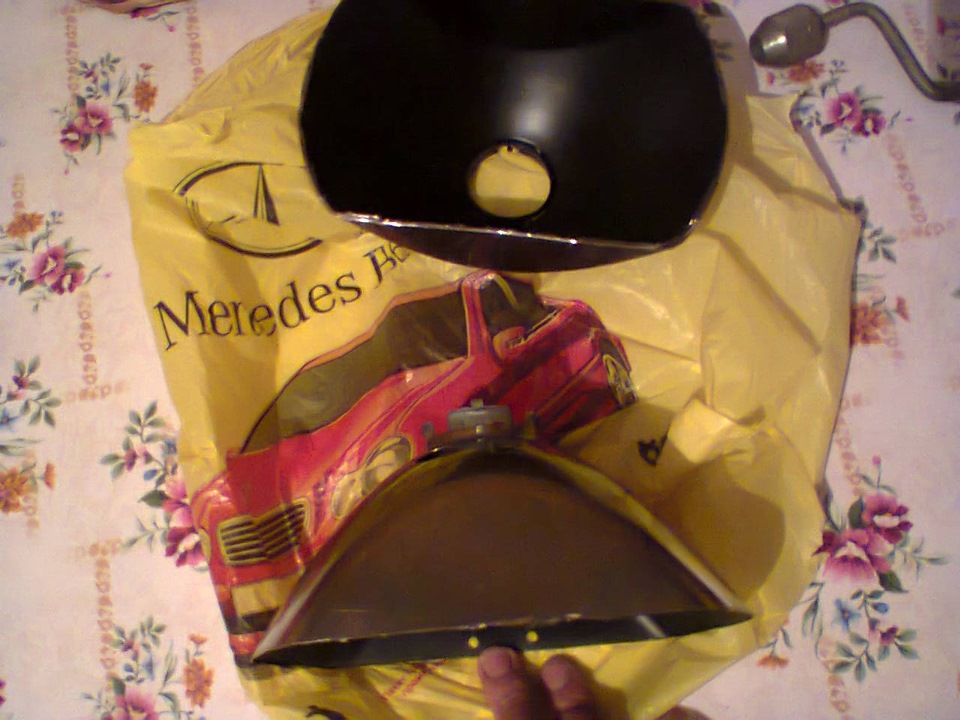

давно Кріплення лінз за допомогою стандартної гайки з комплекту невселяє мені довіри, оскільки свого часу зіткнувся з поганимрізьбленням і довелося хімічити свої кріплення. Найважчим процесомвиявився процес зняття полірованого. Скла з попередніх фар. Обрізаввідбивач фари до товщини 5 см. Це вже не потрібні частини.

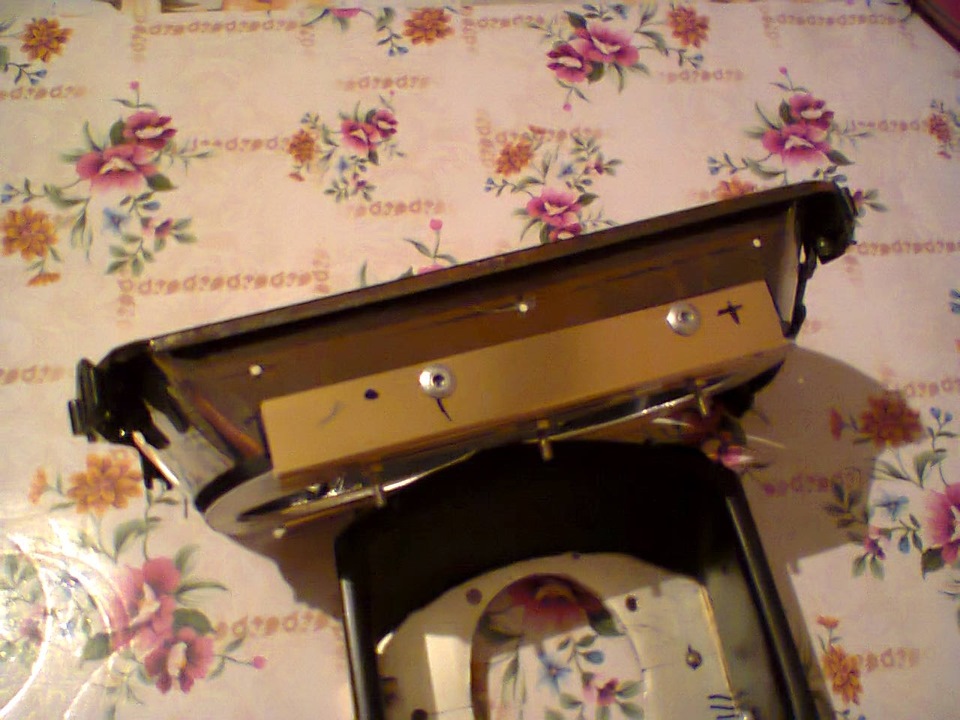

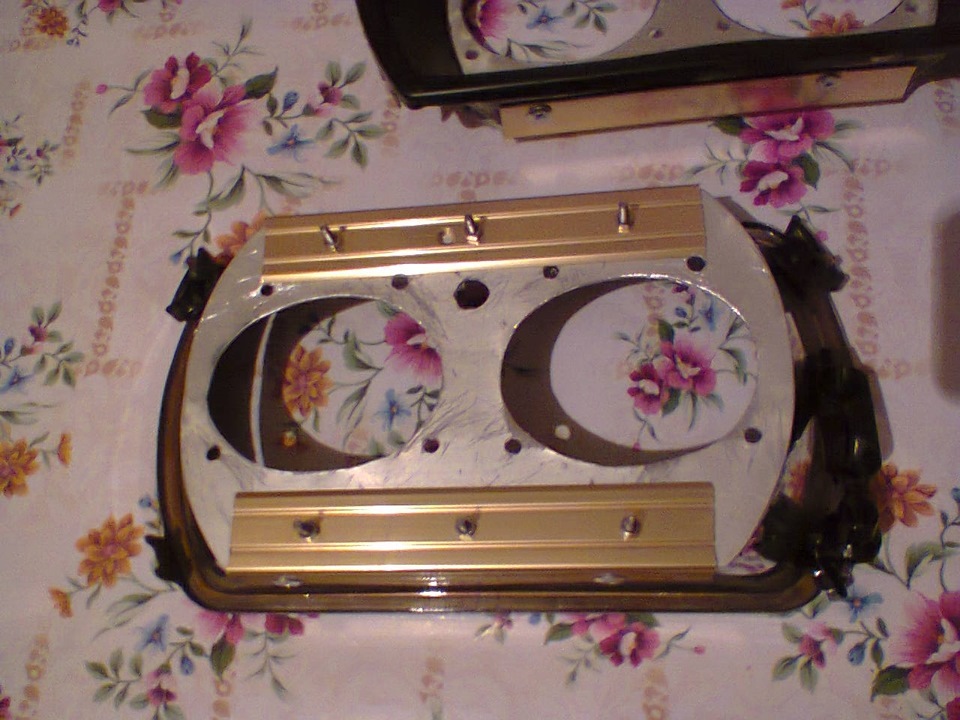

Для початку зміряв пластину до якої повинні кріпитися лінзи, зробивтрафарет, підібрав алюмінієву пластину 1 мм і віддав знайомому, який і вирізав мені все ідеально точно. Спочатку хотів зробити напластині вуха, загнути і з їх допомогою кріпити до відбивача фариале передумав.Знайшов два декоративні куточки, які кріплять напорозі.До алюмінієвої пластини прикріпив їх за допомогою маленькихболтиків з|із| гайками, а до відбивача — алюмінієвими заклепками.Все пофарбував чорною матовою фарбою.
кожним, довжиною 20 см, ширина та товщина -8 мм. Вклеїв задопомогою гель-
Супер Клею. Після висихання, щілини між відбивачем та ДХО залив
епоксидною смолою для надійності — знизу й ззаду все одно ніхто небачитиме.
> Для закріплення лінз використовував свою технологію, відвернув стандартні
болти кріплення бі-лінзи до рефлектора лінзи, і замість ріднихболтів для
ближньої лінзи використовував 30 мм, а для дальньої — 70 мм.
В алюмінієвій пластині я проробив отвори під відбивач лінзи і 4отвори під кріплення самої лінзи. Аналогічно далекого світла.Як
лінзи закріплені ви можете побачити на малюнку.

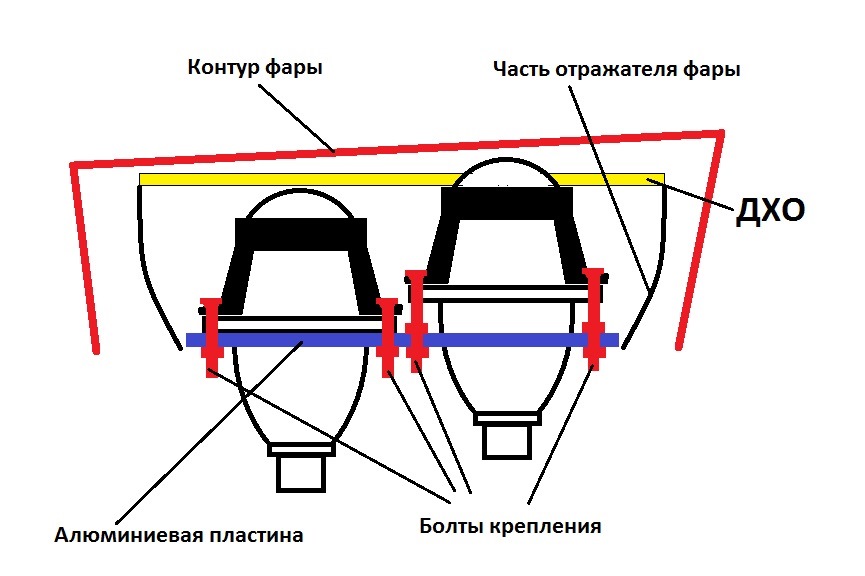

схема кріплення лінз у фарі
У лінзі далекого світла шторку закріпив так, щоб вона нерухалася,
нижче шторки встановив три світлодіоди 1 Вт у кожній. Цісвітлодіоди використовуються для функцій ДХО. Лінза далекого світлавиступає вперед на 1, 5 см. Навколо лінзи ближнього світларозташував світлодіодне СОВ-кільце з розсіювачем, воно виконуватимефункцію габаритних вогнів. .
Довелося встановити дві проводки, одна для ближнього світла, друга—
дальнього.
Доступ до ламп дуже хороший через стандартну кришку, заміні проблемне викличе. У режимі ДХО включається світлодіодна смужка і три 1 Втдіода. У лампах
далекого світла, в режимі габаритів - світлодіодне кільце навкололамп
ближнього світла, при включенні далекого - лінза ближньогоперемикається на
далекий, а в дальньому загоряється лампа в режимі ближнього - такщо перед автомобілем світло не пригасає. Фара в зборі ДХОуправляється за допомогою плати, додатково є індикація на панеліприладів і режим ручного включення. ДХО включаються із затримкою в10 с після повороту ключа запалення і так само плавно гаснуть.ЕЛЕКТРОКОРЕКТОР фар та ОМИВАЧ. Фари відрегульовані на стенді.
вимкнені габарити
ближній
ближній+далекий
