Зібрав сьогодні з компанії доставки нові шкали приладів.

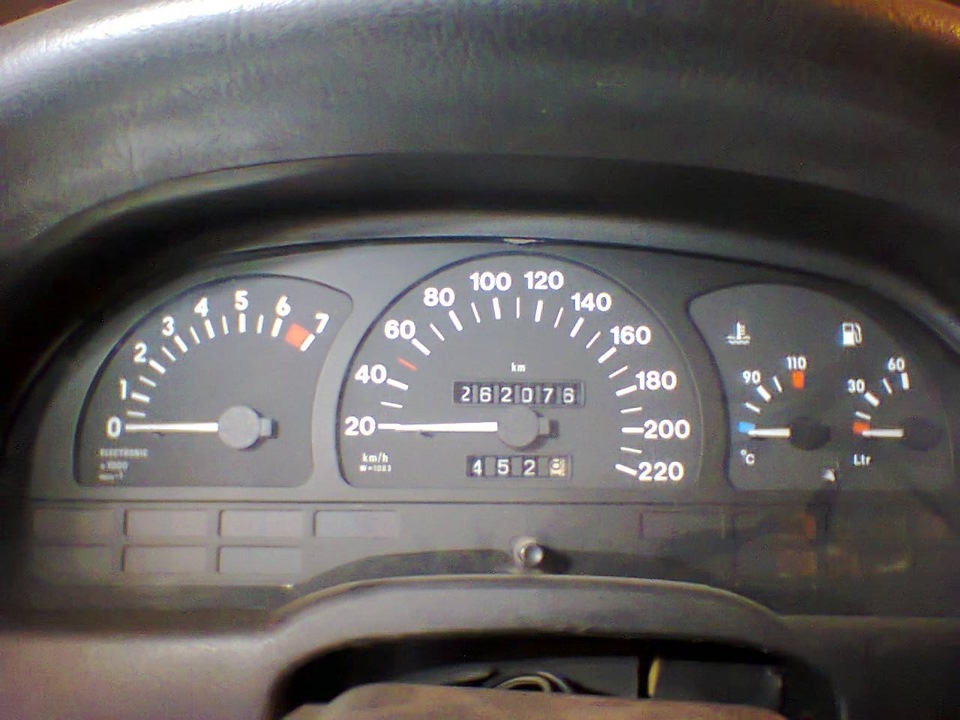

так виглядають рідні шкали (на перший погляд все добре, але яктільки ввімкнеться підсвічування- відразу видно пластівці облізлоїфарби
Файл у Корелі знайшов в інтернеті, трохи підредагував під себе, змінив покажчики рівня бензину 20-40 (замість 30-60). Цивик Дякуюодноклубнику TransAutoDials ( https://megadriver.org ), допомігпідредагувати деякі елементи і, власне, виготовив і вирізавшкали.

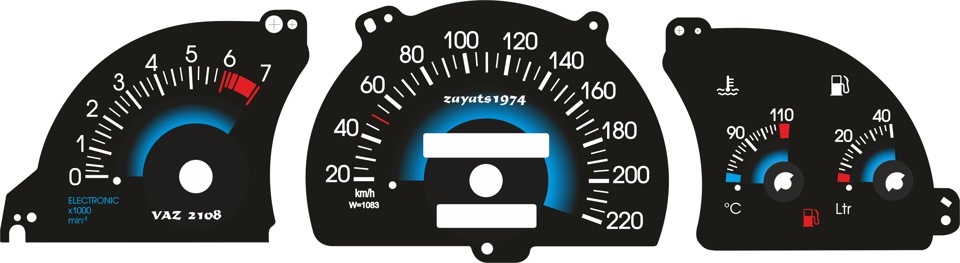

так виглядали шкали в Корелі
Можливість цифри здаються трохи тонкуватими в порівнянні зоригіналом, але така шкала мені здається акуратнішою.

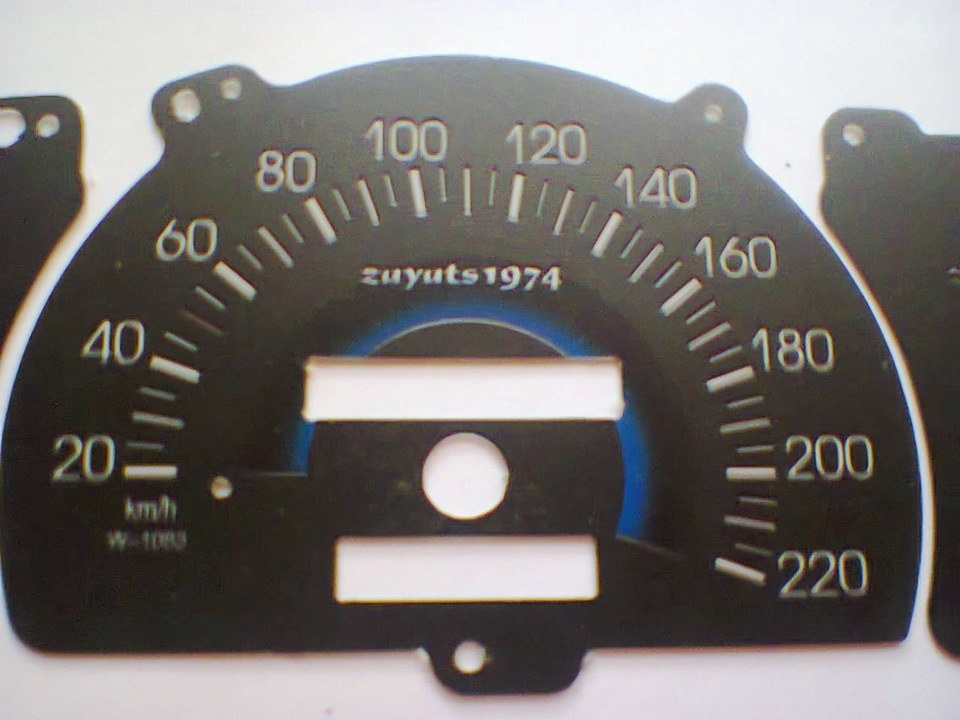

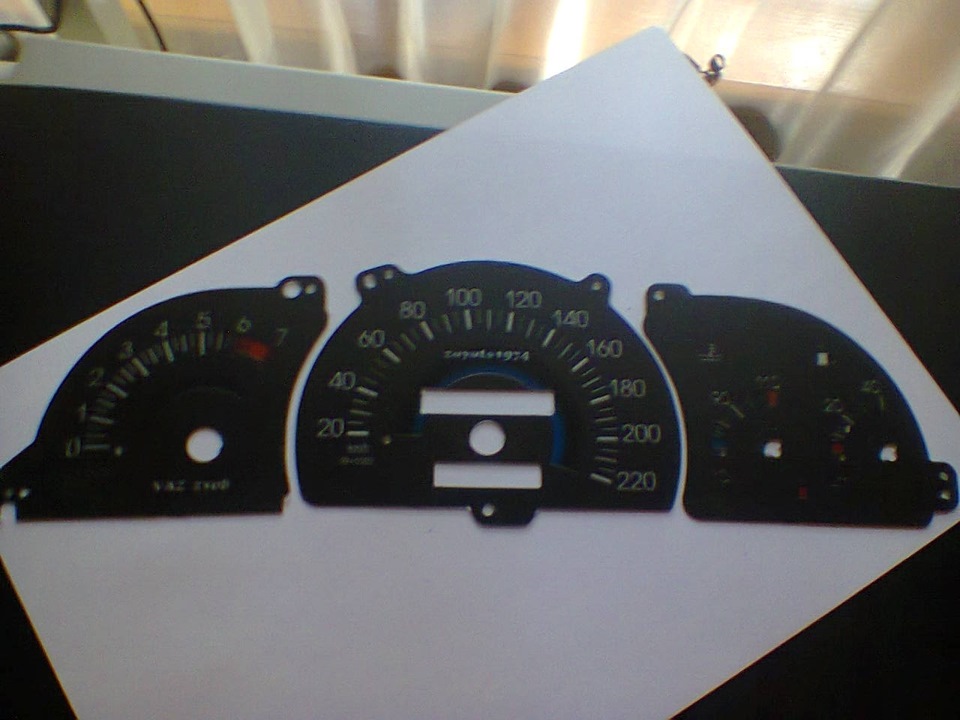

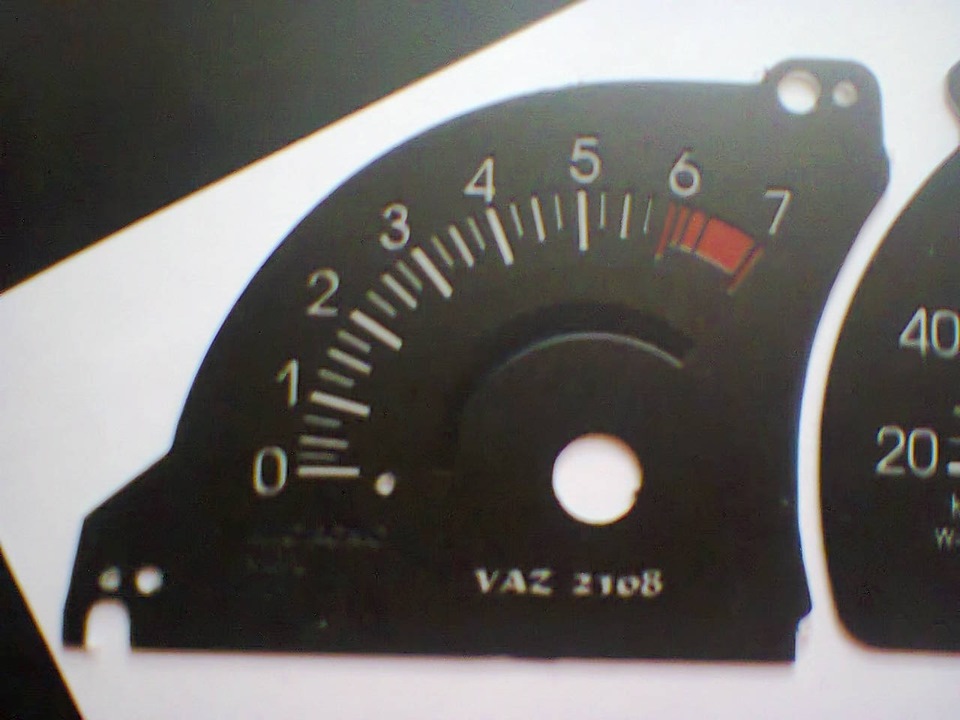

так наживо
прошу прощення за якість фото з телефону<
Ще раз величезне спасибі за виготовлення TransAutoDials.
На багато моделей автомобілів є вже готові шкали на сайтіwww.transautodials.prom.ua
Найближчим часом планую встановити світлодіодне підсвічування тадані шкали. Може у когось є макети плат у Лайауті для віктри А, мені потрібні тільки контури плат, можна без доріжок — простоавтомобіль потрібен на ходу, а їздити без приладової панелі якосьне комфортно.
ФОТО УСТАНОВКИ ОБОВ'ЯЗКОВО ЗРОБИ ФОТОАПАРАТОМ
Коментарі18
таке питання, як у вас справи з показником швидкості, та пробєгом? правильно показує?
правильно, помилка завищує швидкість на 5 км, але на рідному теж так було. Звіряв по 3 різних ЖПС. Пробіг співпадає точно, але на гумі 175 на 70, на 165 — не точно
у мене на оборот показує менша швидкість напевно на 20 км точно, і пробіг не співпадає, дехто говорити, що може бути помилка пов'язана з тим що на віктрі колеса 15, у мене 13 і привід спідометра різний буває
Може бути й так. У мене 5 ступка, шестерні в коробці 15 зубів (на 13 брехало але у вищу сторону)
я зрозумів, у мене також п'ятиступна, правда не знаю поки що скільки зубів, дякую
причина може бути в самій приборці, потрібна W1083, якщо якась інша буде брехати спідометр
причина була в тому, що тросік був не до кінця запхань, і тому при збільшені швидкості пробуксовував, зараз уже краще, але все одно невелика похитка є
Також займався подібним, оскільки рідна шкала Опель почала облазити, клеївши вперше але через якусь годину наклею краще
А бензин чітко показує? Тахометр нормально працює, не тупить?
Тахометр – точно, датчик температури – ставте від Опеля, датчик рівня показувати не буде – заливаю 20 л, вже зашкалює. Поки вивів контрольку окремою лампою – замість непристебнутих ременів. Варіантів рішення 21. Підгинати поплавок (-) - все одно точн...
Буду пробувати. Я теж купив торпеду і приладку від вектри. Через пару днів зварювальник днище доварить і ставитиму.
А якщо переробити шкали, розставити шкали так що б максималка була 180. Чи чітко показуватиме?)
Якби залежність була від швидкості (логарифмічна і т.д.) варто було б грати, а так мені простіше опустити стрілку, ну не буде вона нижче 170 км лягати (на ідеальній рівній дорозі з моїм двигуном - максимум був 175 км/ година - з гірки на одеській трасі)
А у тебе стрілка спідометра чітко показує, не відстає? Просто на віктрі максималка 220 а у нас 180 км. Коли 60 їси 80 не показує?
У мене так і показує, але причина інша. Усі кажуть що 1083 - показує точно, але у мене при ремонті коробки майстра поставили іншу пару шестерень приводу спідометра, тому він брехав на 15 км навіть на рідній приладці. Різниця на всіх швидкостях 15 км,...
Гарно!
Дякую!
Думаю щось подібне зробити собі у тіпку!
