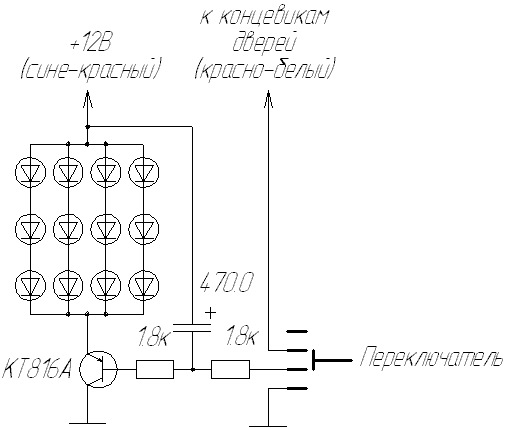

Давно задумав встановити плавне підсвічування салону. Привідкриванні дверей — плавно розгорається, при зачиненні — плавногасне. Так само при знятті з сигналізації. Схем в інтернеті дужебагато, я зупинився на такій:Відразу прошу вибачити за якість фото, телефон старенький, а в гаражі вже темно

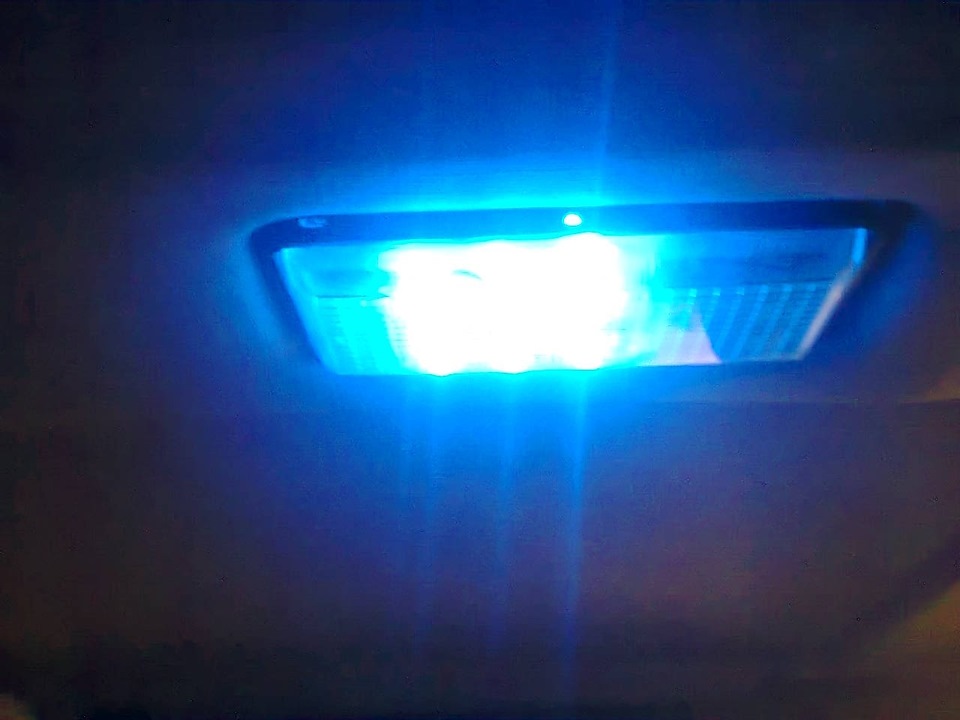

Світлодіоди використовував синього кольору (ну подобаються мені, ів колір авто)

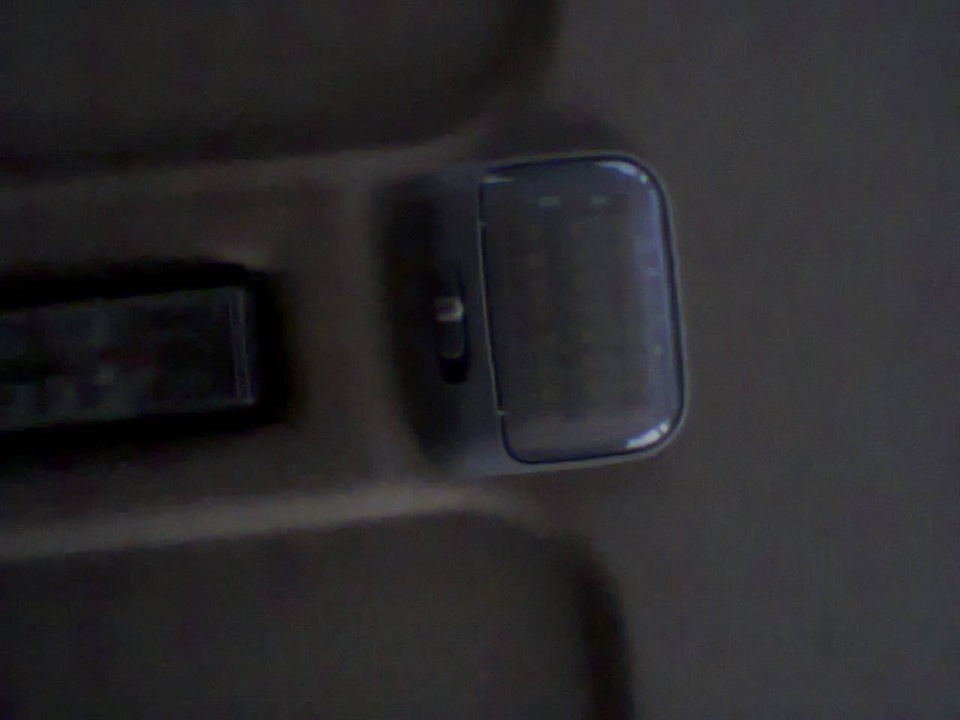

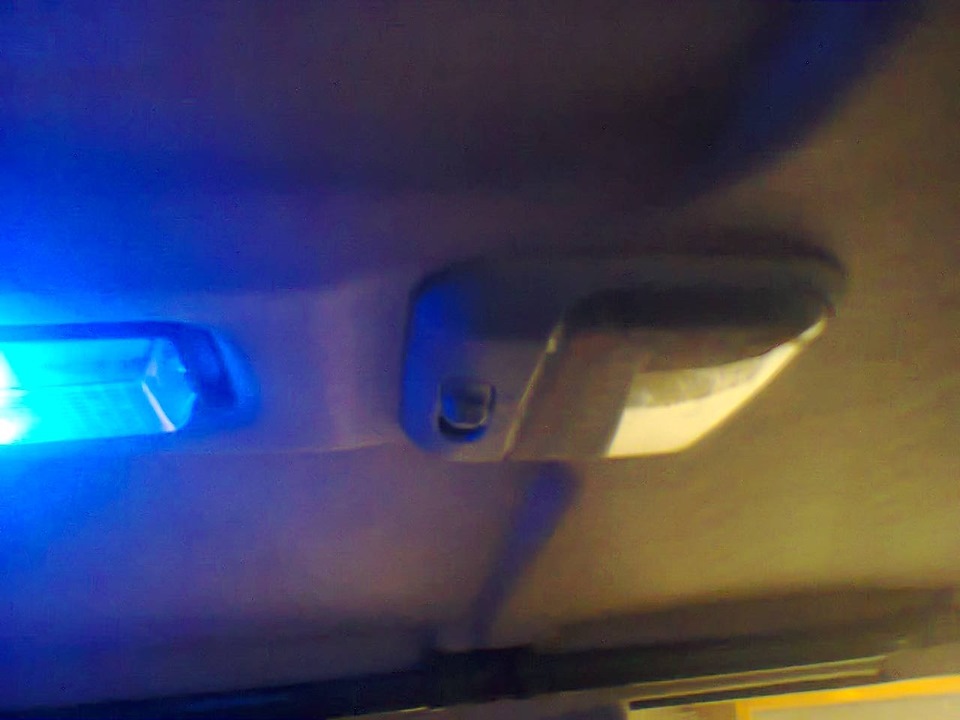

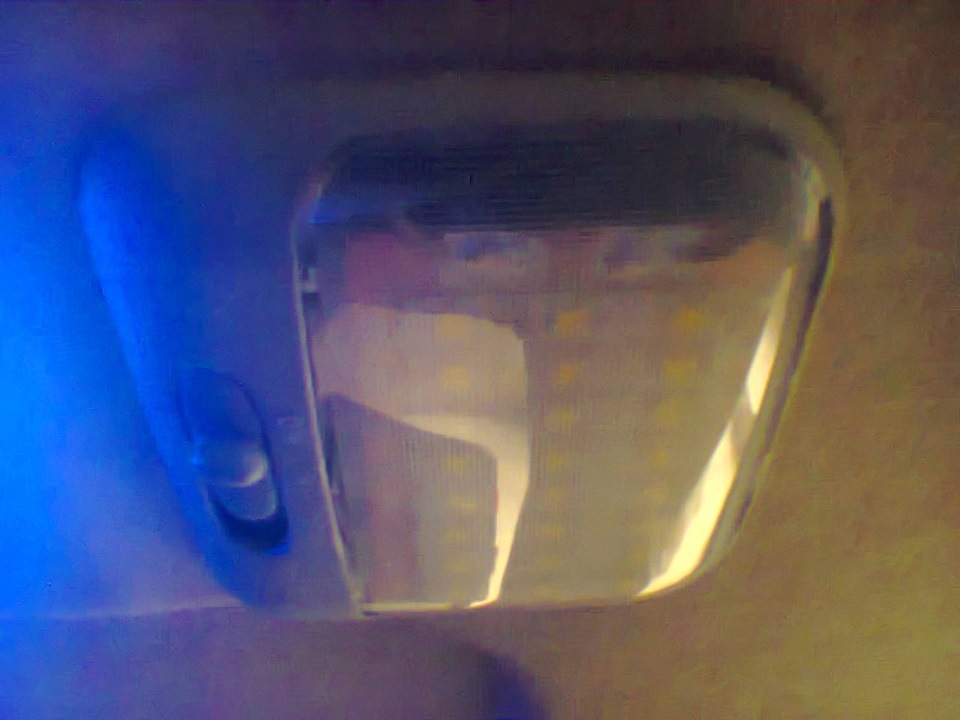

Якщо треба повноцінне світло, в салоні встановив плафон відЛаноса.Включається тільки вручну за допомогою кнопки.трикристальних світлодіодів 5050 білого кольору.Цілком можна читатинавіть газету. >






Коментарі12
Транзистор сильно гріється?
Ні, трохи в момент пуску (можна тримати рукою спокійно) - потім кімнатна температура.
Навантаження на транзистор 80мА? Більше не кидали?
Чесно, не згадаю. Зробивши схему десь два роки тому, але діоди там китайські невеликі синенькі з якоїсь лампи витягнувши, щей не вистачало — тому не експерементував. Дивлюся днями в авто, скажу точніше, у мене вийшло лише 60 мА , я зробив три вітки
Просто думаю підчепити туди с/стрічку для підсвітки ног пасажирів, ось і спитав!
Потрібно подивитись по останній букві маркування, та й підібрати з цієї серії транзистор на потрібний струм
Ну це зрозуміло=)
Я просто вже сам не пам'ятаю який у мене стоїть... Ставивши, що було під рукою
Там по посібнику подивлюся!
Деталі Номінали резисторів підібрані таким чином, щоб через кожну з ланцюжків світлодіодів протікав струм 20 мА (як бачите, автору схеми навіть не потрібно використовувати струмообмежувальні резистори для обмеження струму через світлодіоди). Конденса...
синій-червоний обидва до +?
Ну так. С-К - це харчування, а К-Б-служить для відкриття транзистора КТ816
