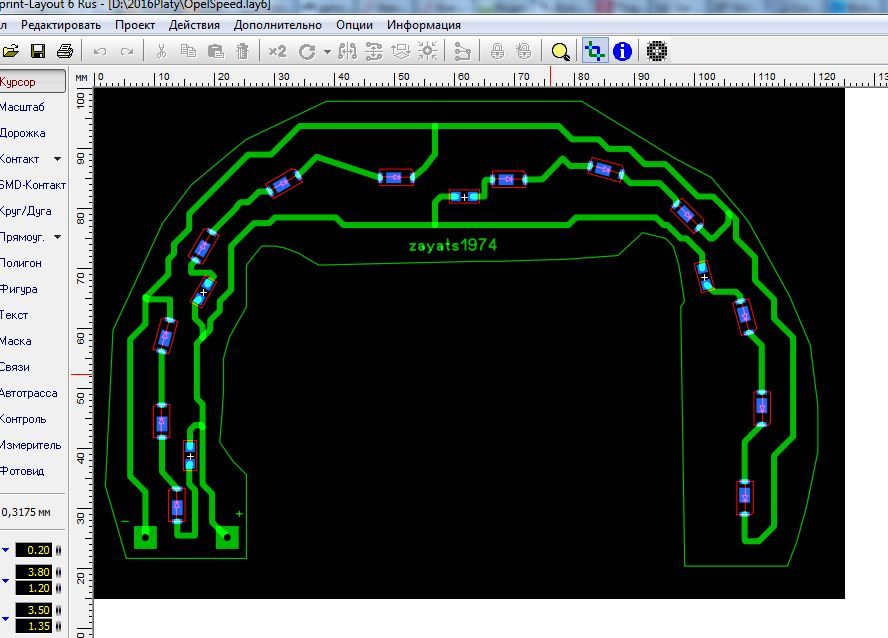

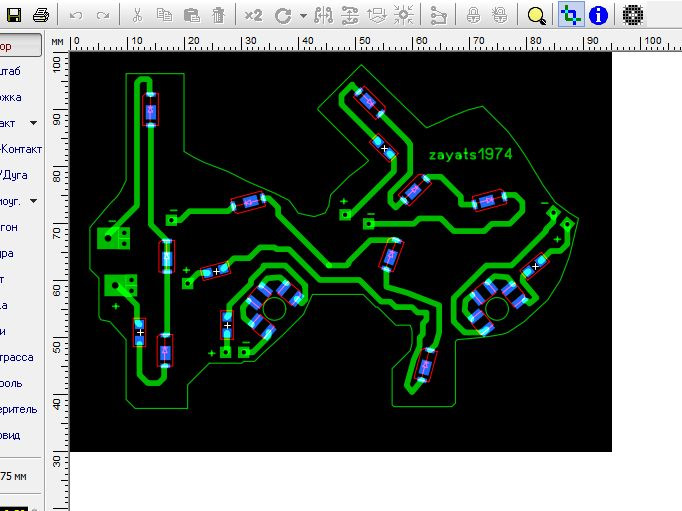

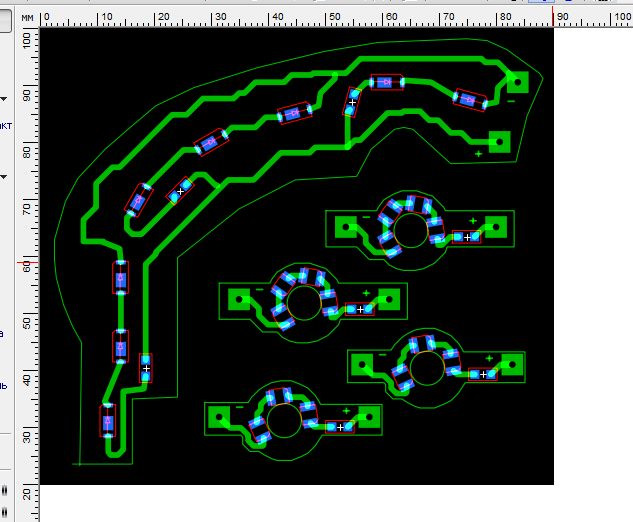

У своєму бортовику я вже давно описував плани з пересвітки приладкина Опель Вектра А. Викладав нові надруковані шкали, піктограминижньої панелі, але все ніяк не вистачало часу закінчити...Спочатку не було можливості зняти прибирання, щоб зняти розміриплат. Дякую Nazgul-у з опель-клубу України — скинув менілекала (контури) плат. Нескладних маніпуляцій припою, паяльника і 3проводок - все запрацювало.Цю приладку тимчасово встановив в авто, а свою зняв і розібрав./p> Запчастини на фото:10206080, 0201200

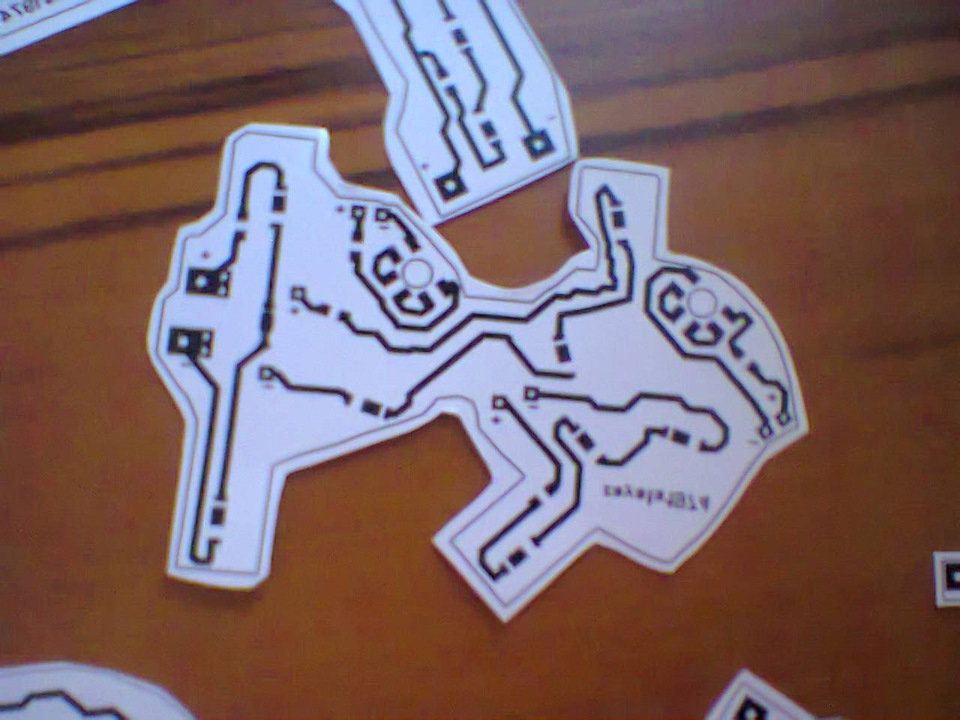

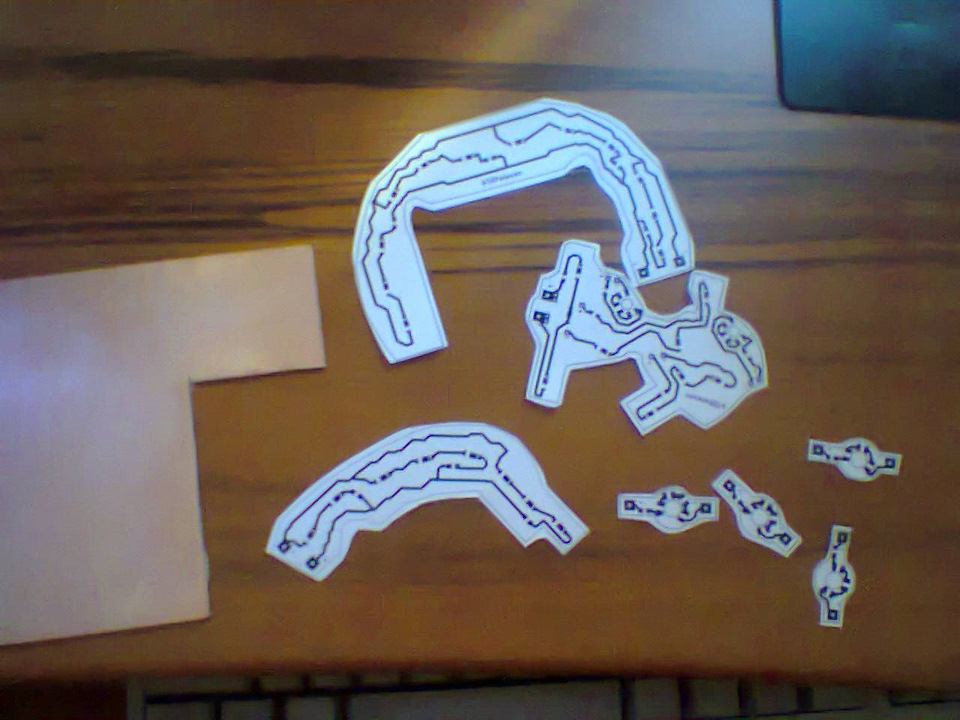

Користуюсь технологією ЛУТ, використовую глянсовий папір дляфотодруку 110-130 г
Так як всі плати вирішив розмістити на одному шматку оліту, прийшлаідея приклеїти їх тонким двостороннім скотчем за вільні ділянки...Це більша помилка! Більше її не повторю - незважаючи на те, що скотчі тонкий, він все одно піднімає папір на мікрометри над олітом ікілька доріжок погано пристали до оліту, довелося підправитимаркером
Плату порізав, інакше не поміститься у ванночці
Травлення в домашніх умовах проводжу за допомогою перекису, лимонної кислоти та солі. Якщо в гаражі – хлорне залізо. Дляприскорення процесу перекис нагріваю в окропі, а потім під частравлення ванна з платами плаває в тазу з гарячою водою, процестравлення займає 7-15 хвилин. Так виглядають протруєнізаготовки
Плати я розвів для світлодіодів 5630 смд, 0, 5 Вт, 40 лм.
Чому зупинився на 5630:
< 1.Дуже багато завалялося, близько 100 шт
2.Всі інші моделі потрібно замовляти, в нашому маленькому містечкунемає таких магазинів доведеться чекати
3.Я думав (можливо помилково, якщо так - виправте мене) що такісвітлодіоди, при використанні не на повну потужність будуть меншегрітися. 20mA; 3600-4200K; 15-20 Lm; білий теплий, а то напопередніх світлодіодах зробив би "випалювач очей", а цих цілкомвистачає із запасом, порівняйте на фото
деталями Світлодіоди в роботі - найголовніше не гріються зовсім, 15хвилин роботи - температура кімнатна.
