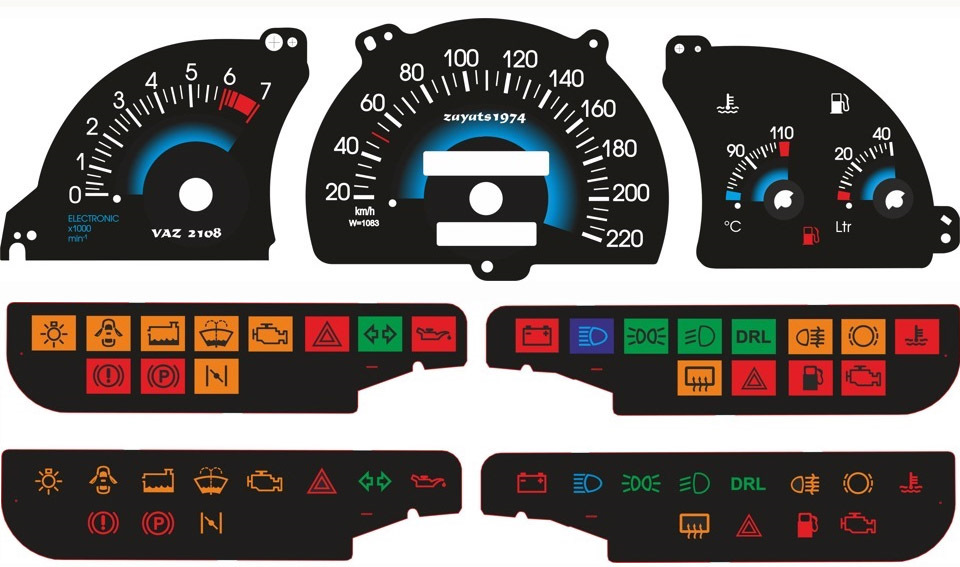

Чому не влаштували колишні значки? дизайну від нової шкали, крімтого, додав нові піктограми яких не було в приладці:
— знак аварійки
— габарити
— ДХО
> -ближнє світло
-перегрів двигуна
-низький рівень палива (адже на ВАЗі є контрольна лампочка)
-відчинені двері
Я вже й блок підсвічування за схемою Степана Палича зібрав, алеминуло близько року, а всі ніяк не доходили до установки. Торобота, то ЗНО, то кінець навчального року, то вступ дочки доВНЗ.
Спочатку не було можливості зняти прибирання, щоб зняти розміриплат. Дякую Nazgul-у з опель-клубу України - скинув мені лекала (контури) плат. Потім придбав ще одну, за словами власника — неробочу, прибирання за 50 грн, шляхом нескладних маніпуляцій припою, паяльника та 3! проводків - все запрацювало. Цю прибираннятимчасово встановив у авто, а свою зняв та розібрав. Пересвітпочався…

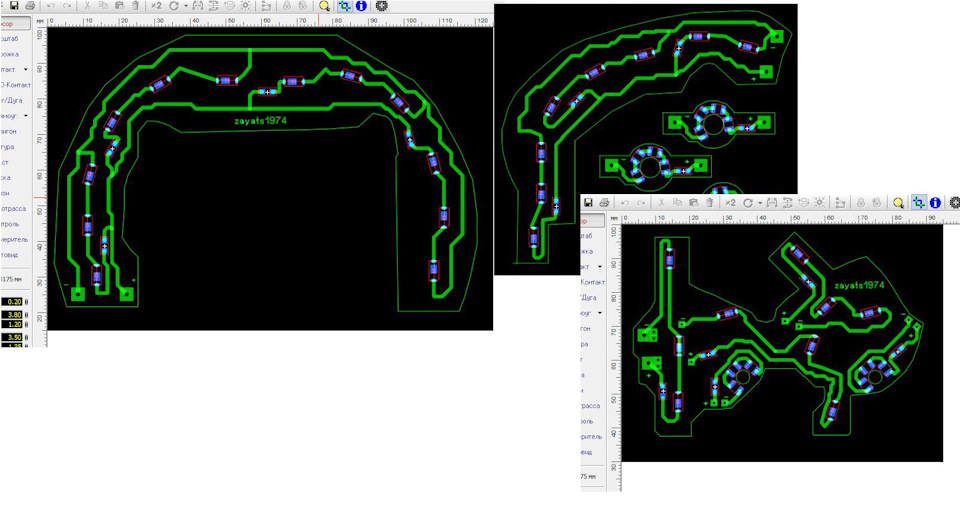

Плати розвів у Sprint Layout, ось як вони виглядають:Запчастини нафото:203080

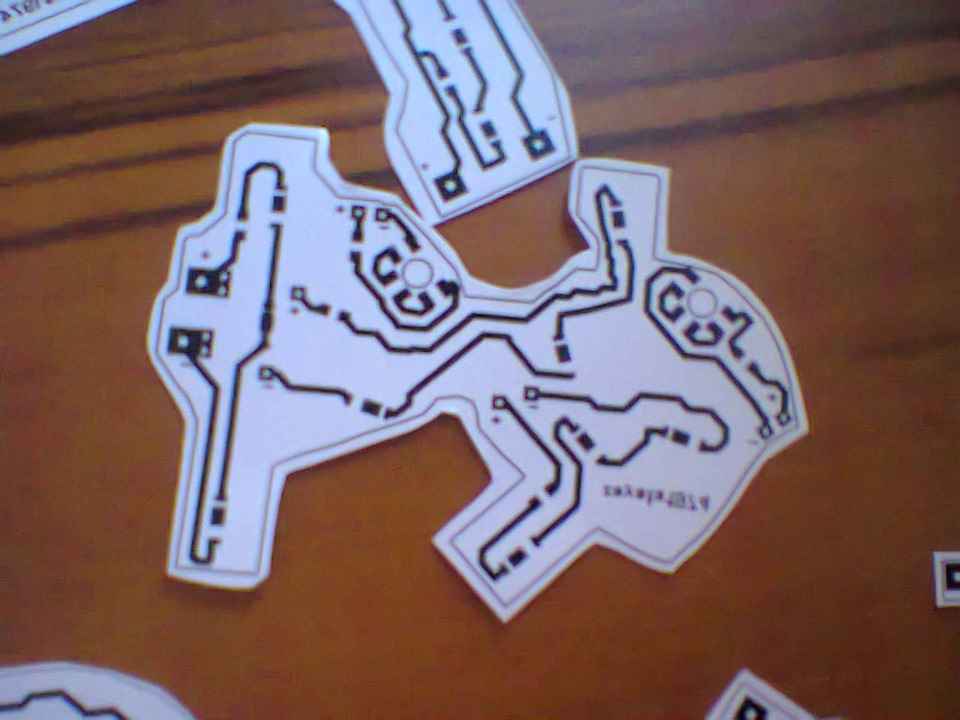

Користуюсь технологією ЛУТ, використовую глянцевий папір дляфотодруку 110-130 г

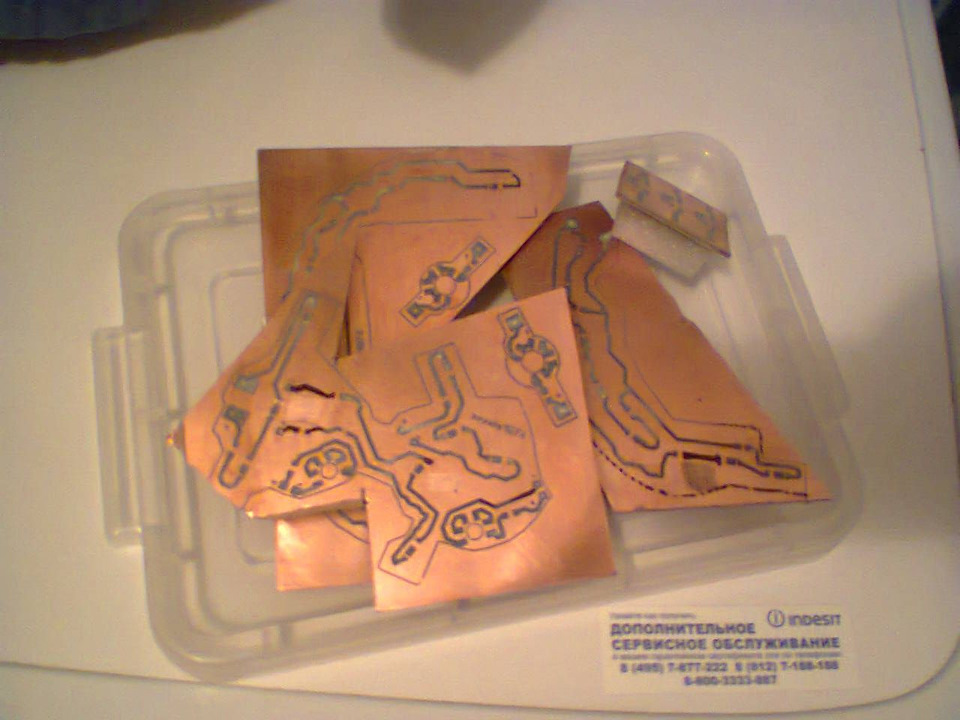

Бо всі плати вирішив розмістити на одному шматку оліту, прийшлаідея приклеїти їх тонким двостороннім скотчем за вільні ділянки. Цевелика помилка! Більше її не повторю - незважаючи на те, що скотч ітонкий, він все одно піднімає папір на мікрометри над олітом ікілька доріжок погано пристали до оліту, довелося підправитимаркером. Плату порізав, інакше не поміститься у ванночці добревидно підмальовані доріжки
Травлення в домашніх умовах проводжу за допомогою перекису, лимонної кислоти та солі. Якщо в гаражі – хлорне залізо. Дляприскорення процесу перекис нагріваю в окропі, а потім під частравлення ванна з платами плаває в тазу з гарячою водою, процестравлення займає 7-15 хвилин. Плати я розвів для світлодіодів 5630смд, 0, 5 Вт, 40 лм.
Чому зупинився на 5630:
1.Дуже багато завалялося, близько 100 шт
2.Всі інші моделі потрібно замовляти, в нашому маленькому містечкунемає таких магазинів доведеться чекати
/>
3.Я думав (можливо помилково, якщо так - виправте мене) що такісвітлодіоди, при використанні не на повну потужність будуть меншегрітися.
Дякую 3.0-3.2V; 20mA; 3600-4200K; 15-20 Lm; білий теплий, а то напопередніх світлодіодах зробив би "випалювач очей", а цих цілкомвистачає з надлишком. p>

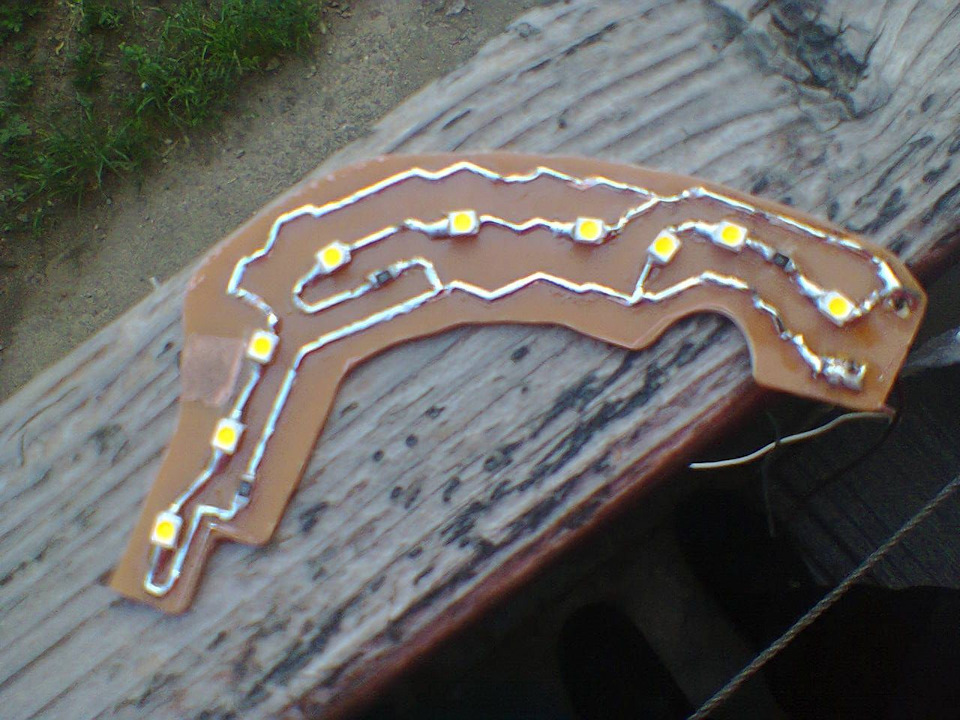

Плата підсвічування стрілки
Плати всіх приладів розпаяні та залужені
Підсвічування стрілки досить рівномірно розподілена
Основні труднощі з платою датчиків рівня палива та температури.Доводиться підпиляти пластиковий розсіювач для посадки плати. Алепотім все добре лягає на місце. Не міг утриматися і перевірив уроботі на місці. Роботі - найголовніше не гріються зовсім, 15хвилин роботи - температура кімнатна.
Для встановлення плат підсвічування стрілок розсвердлив дріманняпосадкові місця під плати. Гнізда підсвічування стрілок зсерединизафарбовую чорним маркером, щоб уникнути червоних засвіток шкали наспідометрі.
Встановлюю шкалу піктограм і скло — прилад повністю зібраний. Всідроти підсвічування вивів через отвори лампочок стандартногопідсвічування і закріпив гарячим клеєм. На Драйві operator6446.Друг відмовився і я її встановив собі — моя в 4 рази більше зарозміром (((
Відкалібрував запалення стрілок) і шкал
/p>
Плату закріпив за допомогою гарячого клею
А так вона виглядає в роботі — встановлена та обкатана минулоготижня. Фото з телефону не можуть передати повністю реальну картину.Регулювання яскравості вмонтував у заглушку кнопки мініатюрнимвимикачем. Увечері та вночі не сліпить зовсім — зменшити або додатияскравість — справа кількох секунд.
Дякую за увагу!
