Змінити звичайні лампочки в габаритах на світлодіоди плануваввідразу після покупки задніх ліхтарів, але всі руки не доходили…Кардинальних змін ліхтаря я не планував, вирішив зробити підзвичайний цоколь замість стандартної лампочки.
/>

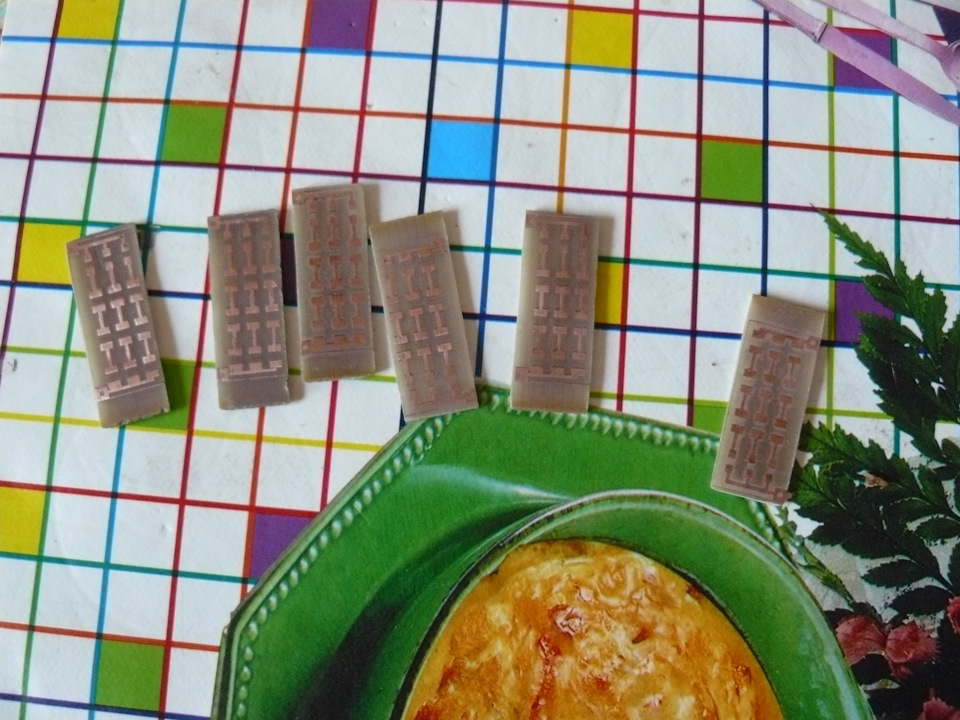

Лампи вирішив робити у вигляді трикутних призм.У спринті зробивплати, роздрукував, ЛУТ і витруїв

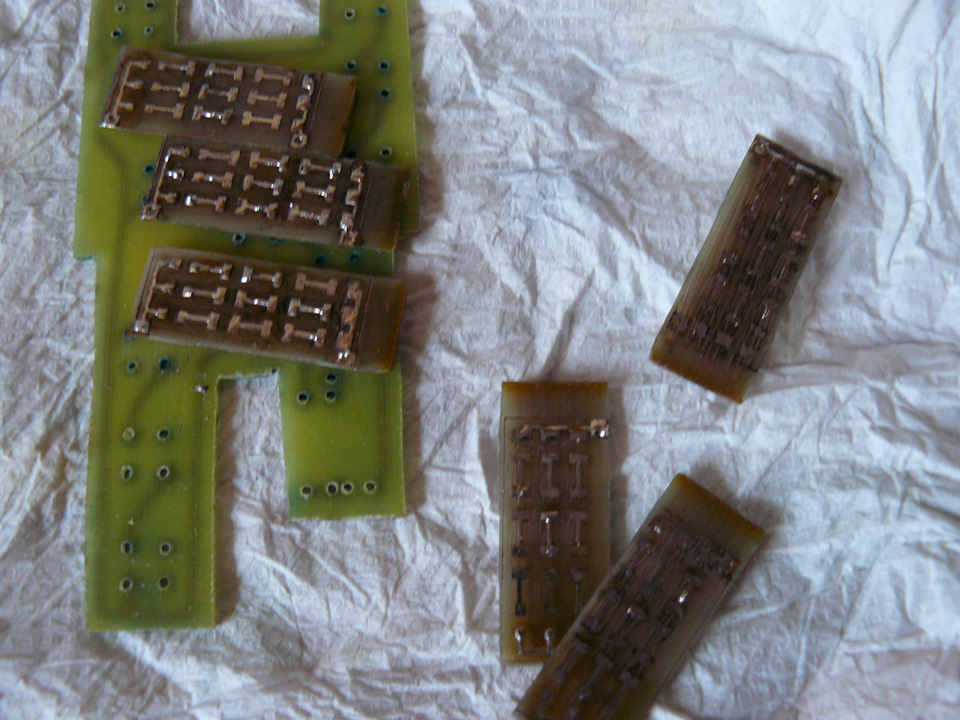

залудив

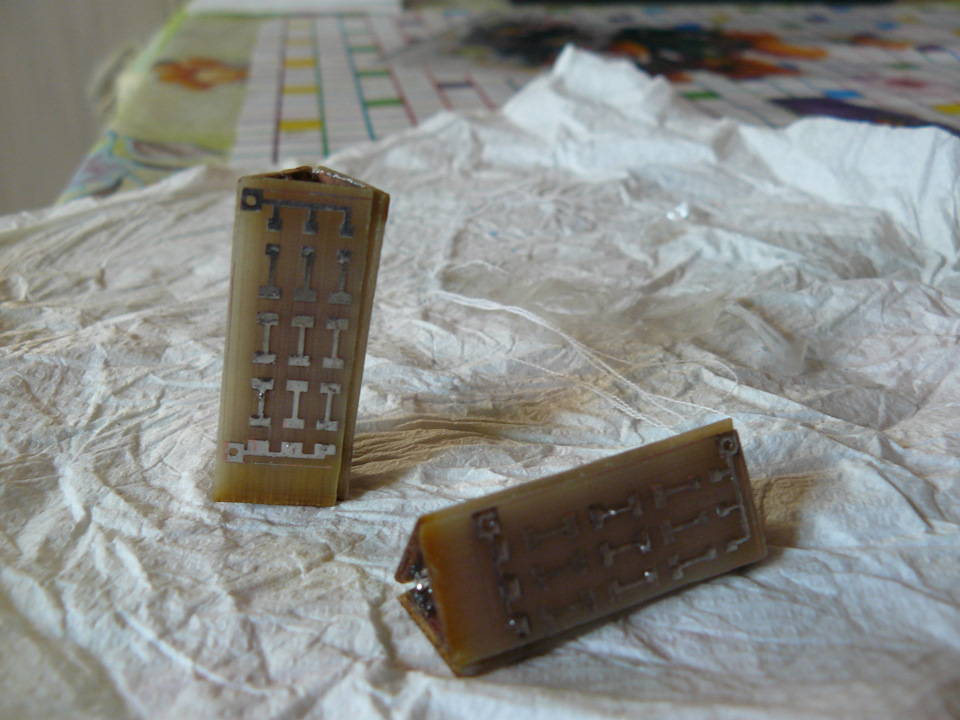

і спаяв у вигляді трикутних призм
Розпаяв світлодіоди та струмообмежувальні резистори

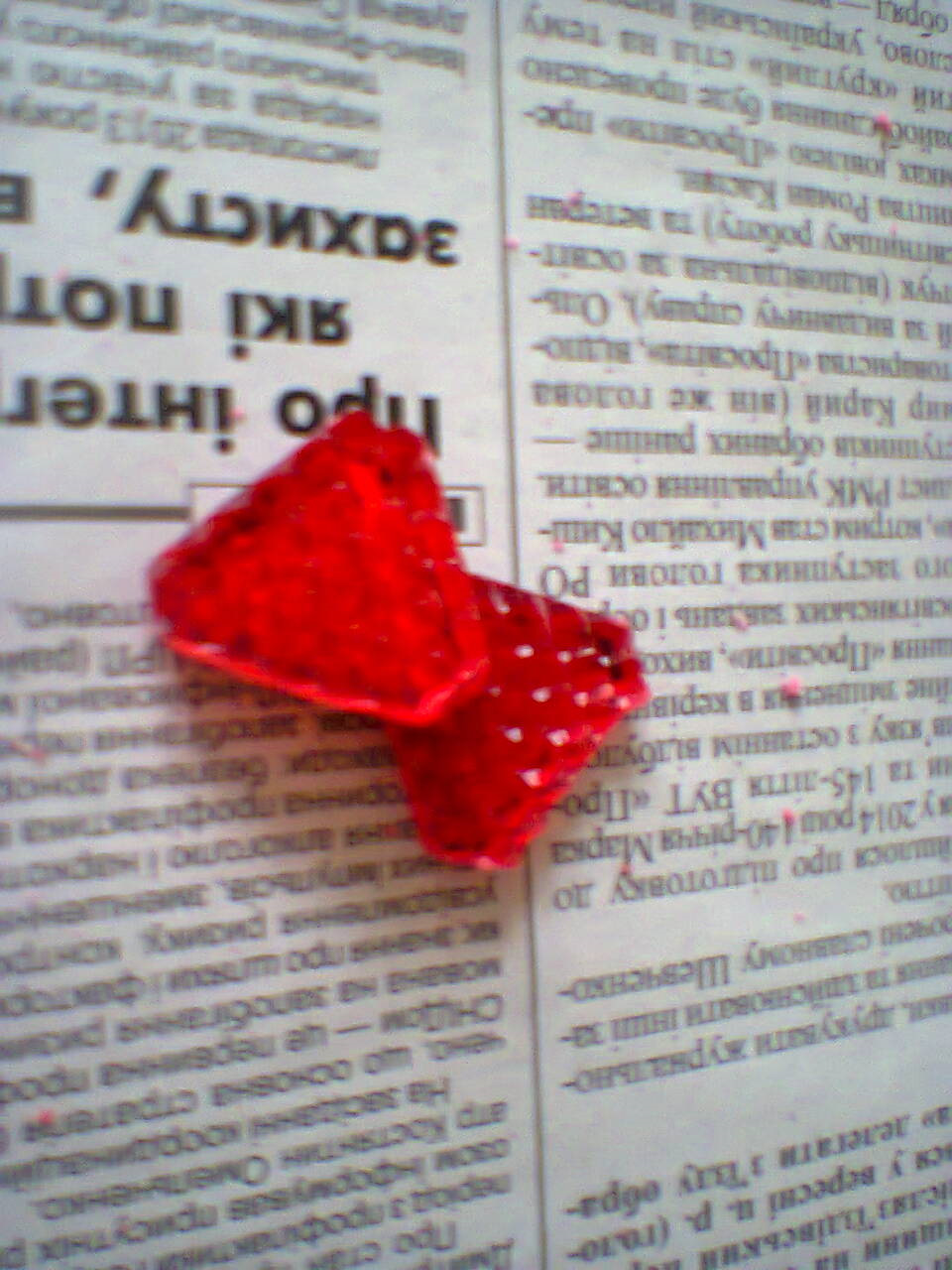

зупинився на червоних світлодіода 3528 — мале споживання, невисокатепловіддача та задовільна яскравість.Плати спеціально робив такоговеликого розміру — у ліхтарях місця більш ніж достатньо, аохолодження буде помітно краще. Моєї 08 червоні, але не рифлені —начинки буде видно, з відбивача зробив такі торцеві декоративнізаглушки

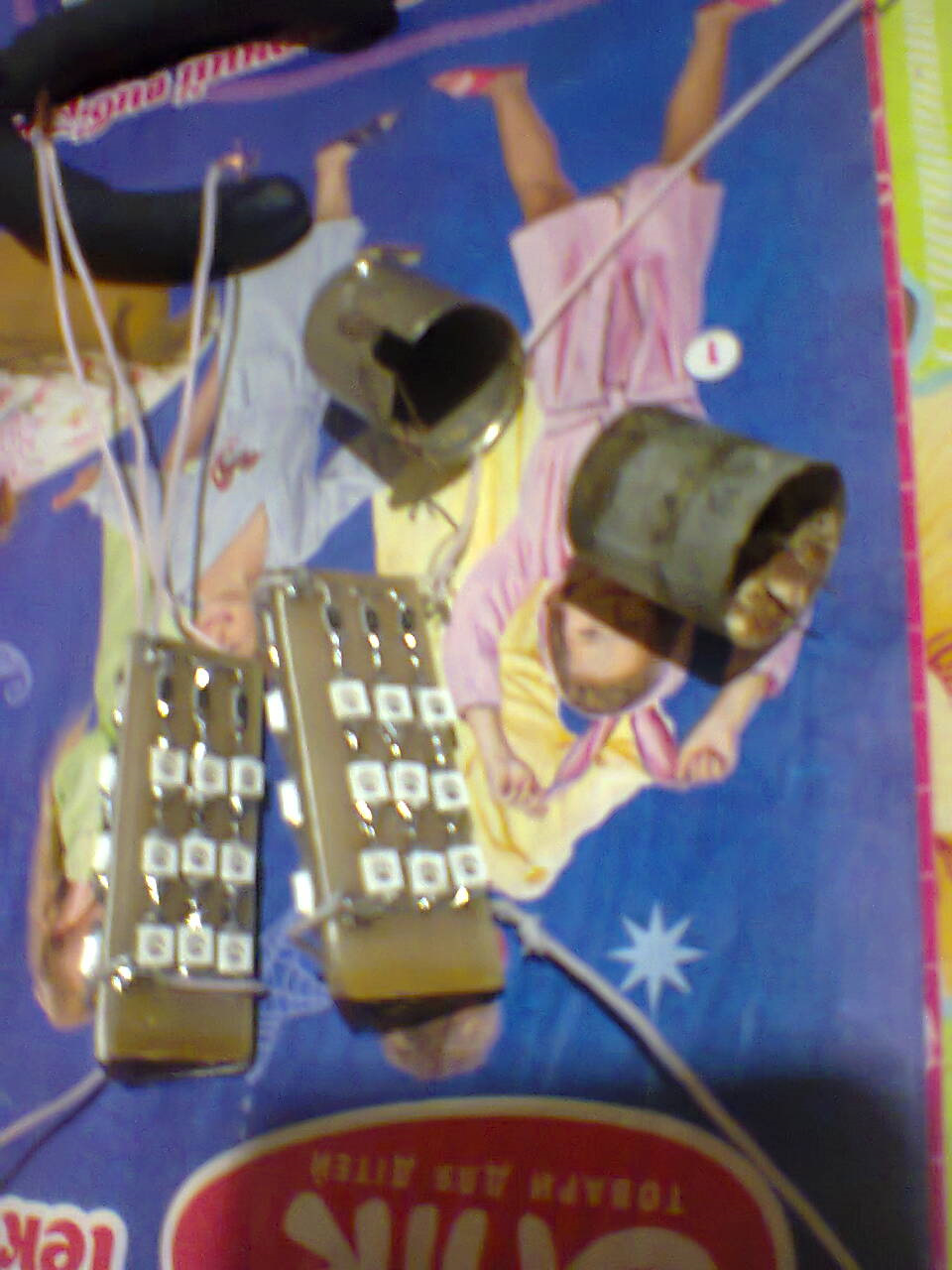

Так виглядають лампочки в зборі — заглушку та патрон вклеївдвокомпонентним епоксидним клеєм
>
а так вони працюють від БП
Упевнившись у повній працездатності — заливаю плати цапон-лаком
< /p>
Так виглядає на авто
ліворуч — звичайна лампа 10 Вт, праворуч — діодна
Будь-яким планом
світлодіодна лампа — світло більш рівномірне, немає чіткої точки —поширюється по всьому габариту
Потужність такої лампи МАКСИМУМ, якщо вірити китайцям 0, 1*9*3 грані= 2, 7 Вт (частіше зустрічав інформацію не 0, 1 а 0, 06) - а світладля функції габариту достатньо. Собівартість такої пари ламп вийшлаблизько 40 грн.
І на завершення трохи фото
2 світлодіоди
окремих точок практично не видно, хіба що розглядати поблизу
Коментарі20
Підкажи, зі стабілізацією струму не заморочуєшся? Я змінював лампи на ліхтарях заднього ходу на світлодіоди, зібрав зі світлодіодних лінійок пластини (5630, 8шт * 3діода), замірив споживаний струм = 0,47А. На LM017 с. 45А (відповідно все це 2 рази, н...
Ні, у твоєму випадку потужність і струми на порядок вищі, у моєму випадку - світлодіоди працюють десь на 60-70%, я все зробив із запасом, а 5630 - будуть набагато потужнішими, я думаю зайвим не буде, та й 2 ЛМ не так багато коштують. Я планував зроби...
споживають скільки?
Потужність такої лампи МАКСИМУМ, якщо вірити китайцям 0,1 * 9 * 3 грані = 2,7 Вт (частіше зустрічав інформацію не 0,1 а 0,06) - а світла для функції габариту достатньо.
Часто залишаєш автомобіль у темних місцях із габаритами?)
Досить часто
Небезпечний ти хлопець)))))
? 50% бічних вулиць не освітлені в маленьких містах
Спасибі за відповідь)
А до речі, в який мороз залишаєш?
-20, нижче практично не падає
Яскравість у принципі така ж, у чому тоді сенс такої хитрої лампочки крім меншого енергоспоживання?
а хіба цього мало? Ви можете залишити автомобіль на неосвітленій ділянці дороги з включеними габаритами на 3-4 години на мороз і не думати - заведеться потім чи ні? А тепер я не хвилююся про це - 8 Вт сумарної потужності всіх габаритів не посадять то...
переконливий аргумент, не подумав про це, дякую!
А чому тільки по три світлодіоди в послідовному ланцюжку? За даташиту на кшталт напруга одного 2,2-2,6В. Можна 5 штук з'єднати послідовно і менше потужності розсіювати на резисторах.
Згоден, але впало 3 причини 1. 4-5 світлодіодів збільшать трохи розмір лампи (це не критично, можна розведення трохи змінити) 2. коли робив підсвічування приладки, розраховував різні ланцюжки - експериментував 2, 3, 4 і 5 світлодіодів ставив - ланцюж...
Якщо робити один і той же струм, то не важливо скільки світиків, грітися будуть однаково, що три, що п'ять. Ось якщо з радіотоварами дефецит, то так.
Мохом згорять
не згорять, у приладку за такою схемою вже по два роки працюють і нічого
пощастило
