Пересвіт приладки ВАЗ 2109 ВП (висока панель)

Після пересвіту приладової панелі від Вектри А на моїй ВАЗ 2108 тапублікації матеріалів на Драйві, з'явилося кілька замовлень — алеце були в основному однотипні Опеля Вектри, Айстри… Перед новимроком звернувся до мене учасник Драйву toxa1002 зпропозицією пересвітити приладку Лада 21083 високу панель.br/>

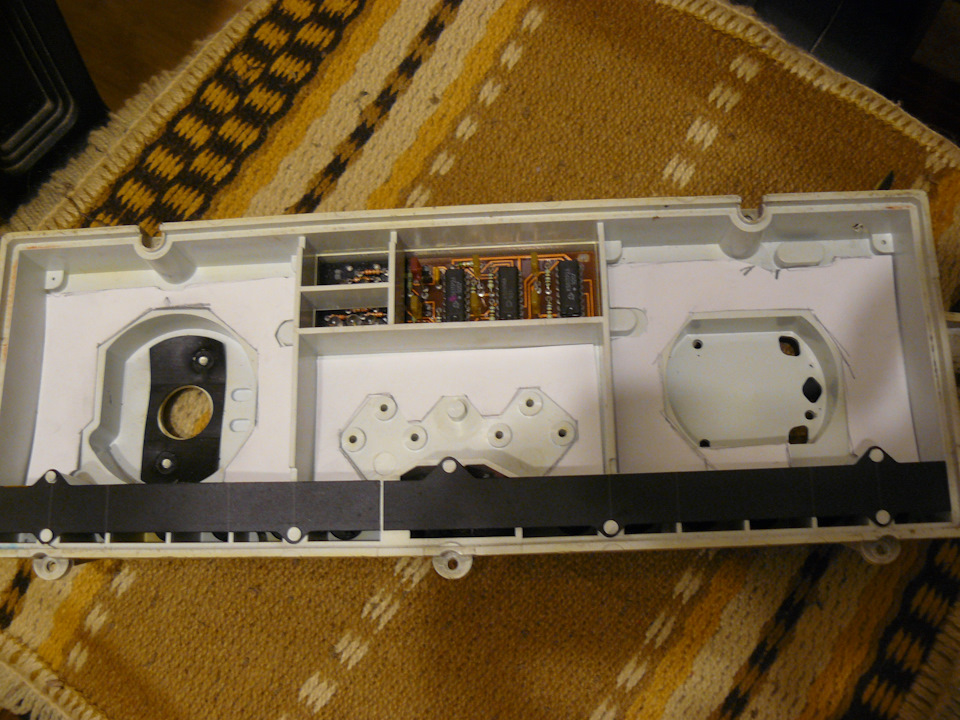

Все починається з виготовлення форми плат, помічники в цьому —олівець, ватман і ножиці…

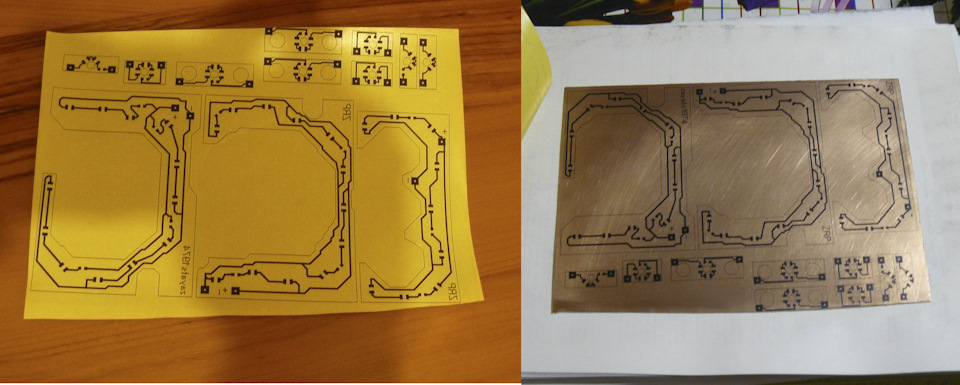

Після підгонки форм, сканую і звичайнісінька технологія ЛУТ.Останнім часом я відмовився від фотопаперу на користьтермотрансферного паперу, ціна трохи завищена (6-10 грн), алерезультат коштує грошей — видно найдрібніші деталі.

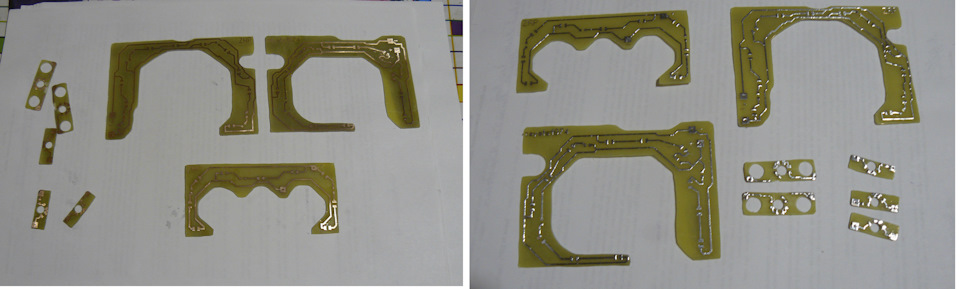

все переноситься ідеально

<
кольором - довелося зробити з кришки принтера і пробне включенняТреба приміряти шкалу - і видно недоліки, товщина нових шкал на 0, 5мм менше старої накладки видно засвітки піктограм
Для усунення цього явища використав кембрик 1 мм, проклеїв на всіперемички — колір не важливий, світло він не пропускає, приустановці накладки деформується і усуває всі зазори.
звичайні світлодіоди 4, 8 мм

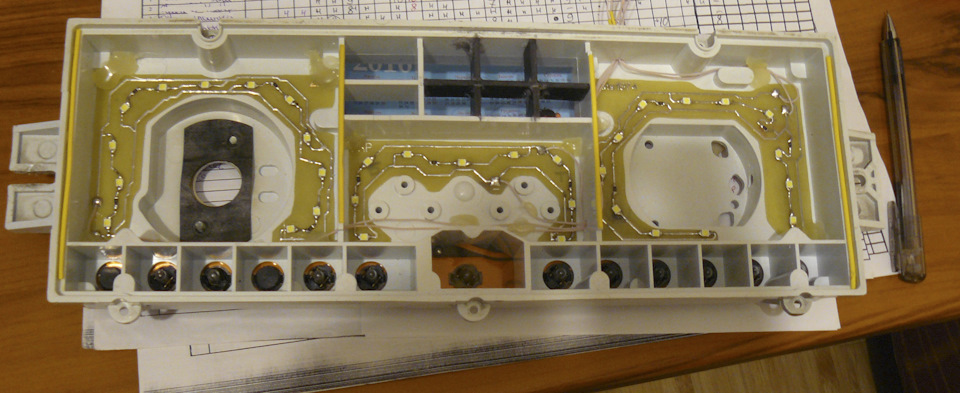

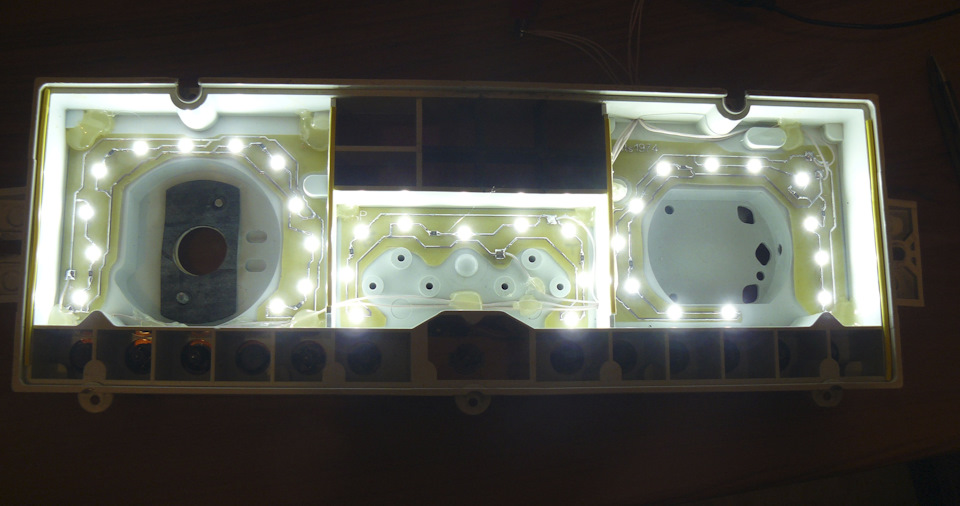

Приладка — електрична частина, повністю зібрана, всі плативстановлені Пробний запуск зі склом — засвіток піктограм немає

Так виглядає приладка без стрілок

і зі стрілками
Стрілки звичайно, не рідні, вісь не підходить. Ріднівикористовувати неможливо — основа метал, що не просвічує. Ці маютьвнутрішній діаметр більше ніж вісь приладів, тому доводитьсяставити бронзові втулки зі стрілок ВАЗ 2109. У цьому і найбільшаскладність - частина стрілки біля основи - трохи звужена іпросвердлити її неможливо - занадто тонкою буде стінка, томудовелося зробити осі стрілок довшою. 3 мм.
Встановив плату плавного розпалювання і ось так виглядають різнірежими підсвічування
Довжина стрілки під кутом дає трохи засвіту. Якщо дивитися прямо -з боку водія,
