Пересвіт приладки Opel Astra F

Ще один варіант пересвіту приладової панелі Opel Astra F дляодноклубника URaUA/p>

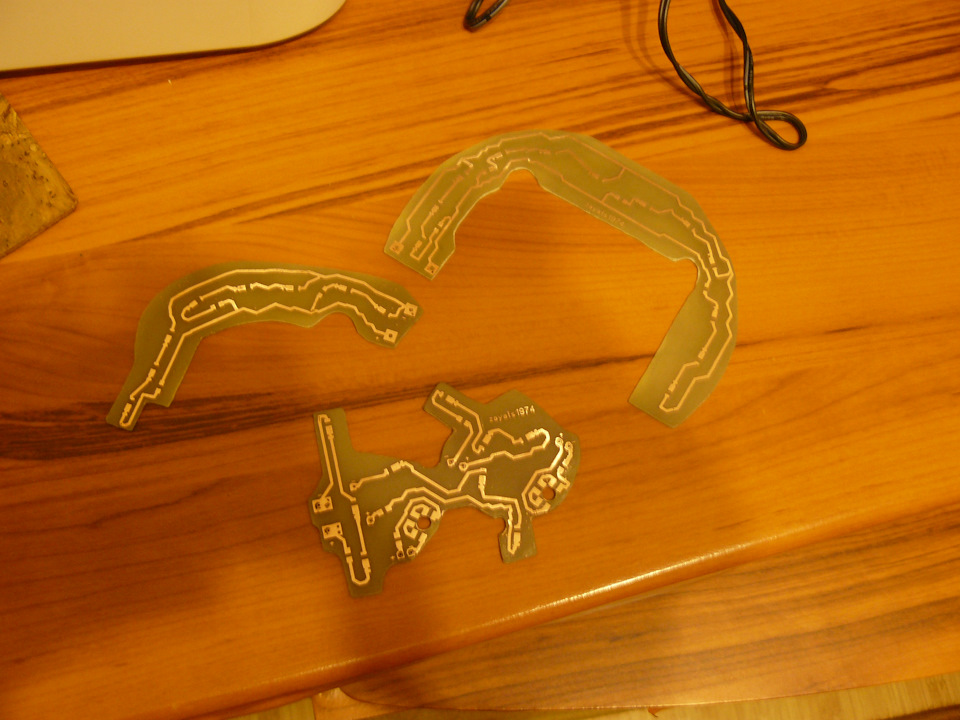

тільщина 0, 8 мм

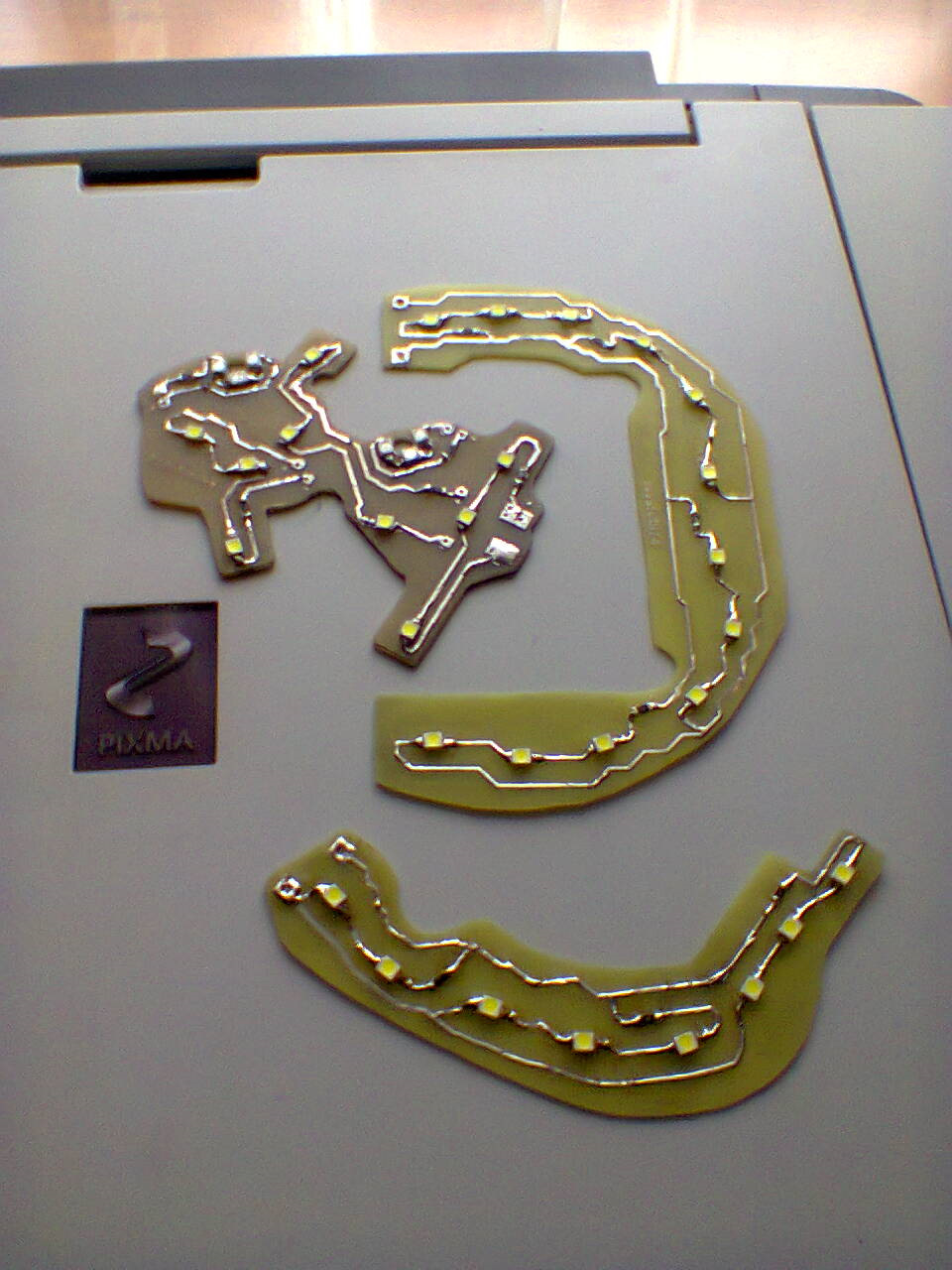

впаяв світлодіоди та опори
Приміряв за місцем, трохи підігнав плату тахометра таспідометра

зверху всі доріжки розкриті шаром прозорого цапон-лаку

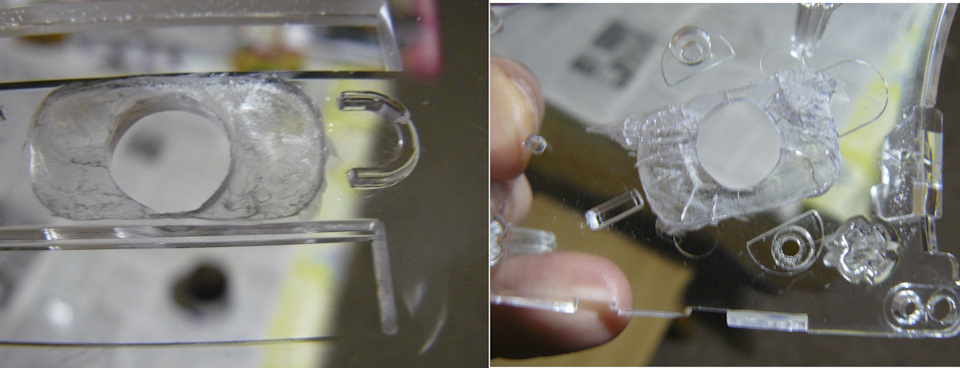

Для плат підсвічування стрілок у прозорому розсіювачі фрезоюдремелю знімаю рівний майданчик, з платою спідометра проблемпрактично не було, а ось тахометр змусив понервуватись — весьпластик у мікротріщинах, не виняток і гніздо стрілки.

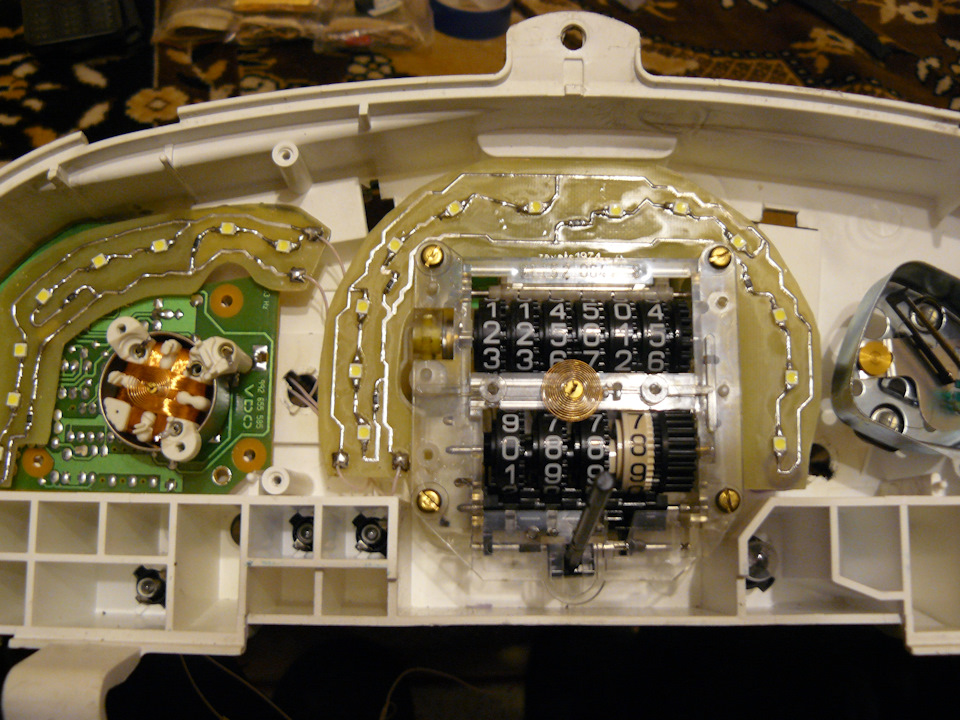

спідометр — ліворуч, тахометр — праворуч

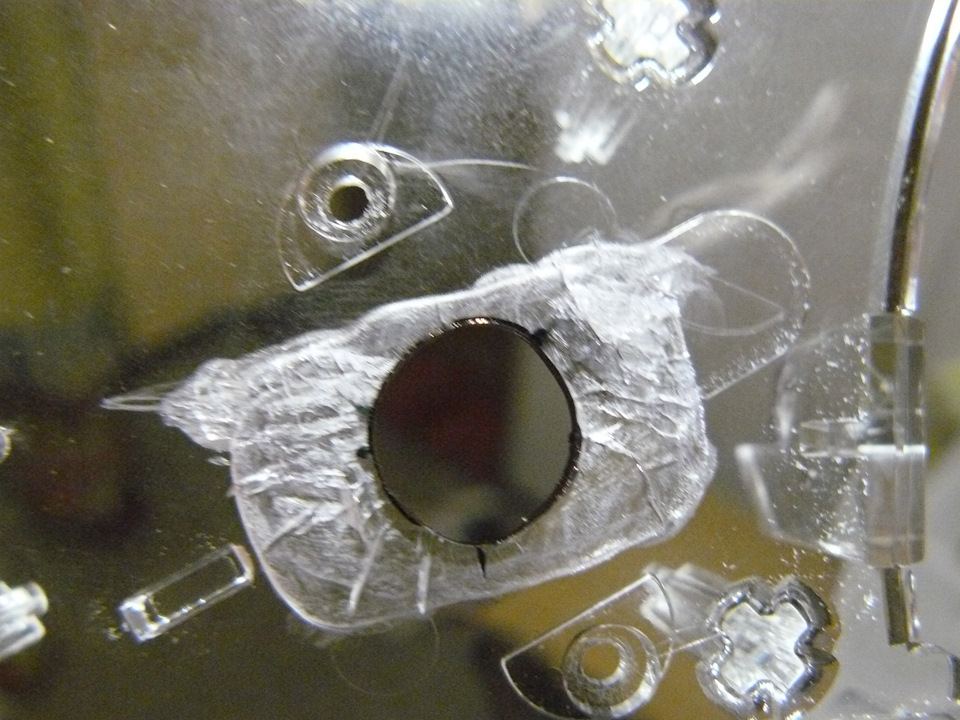

Доводилося дуже повільно з перервами, щоб не перегріти, зрізатипластик.Зафарбував чорним маркером — тріщинки добре проявилися

по можливості засвердлив їх свердлом 0, 5 мм і залив епоксидкою.Фотопроцесу немає, хто працював зі смолою знає чому)))
Всі гнізда стрілок, щоб уникнути засвіту, зафарбував чорноюакриловою матовою фарбою
добре лягає, не стирається
Вклеїв плати підсвічування, відцентрував, після перевірки такожзалив смолою по краях

Перевірив роботу підсвічування стрілки, звичайно без шкали виглядаєдуже світлою

але це тільки здається, на чорному тлі все виглядає інакше
p>
Описувати процес складання покажчиків бензин-температура не буду -там стандартна послідовність:у розсіювачі прорізати місця підплату, розширити отвори підсвічування стрілок ... Зібрати, і осьготовий результат

Процес встановлення шкал, виставлення стрілок зайняв ще трохи часуі ось готовий результат:прилади, стрілки та обмежувачі на місці

пробне включення зі склом
Засвіт від стрілок червоним — мінімальний Всі проводи від шкалвивів через гніздо лампочки підсвічування, закріпив і припаявштекер. Так буде зручніше підключати і у разі зняття приладкивідключати її. На польовому транзисторі зробив нескладну схемуплавного розпалювання підсвічування (праворуч на фото), встановититак само просто — у розрив штекера — помилитися неможливо.
> Фото приладки в роботі, дизайн шкал вибирав замовник

УВАГА! Замовляючи готові шкали, зверніть увагу на покажчиктемператури та бензину — для Astra F не тільки інші цифри, але й їхрозташування, не всі шкали зроблені правильно, температура незбігається. Хоча макет переробляли разів 5,
