Вже давно пообіцяв для toxa1002 Зробити повністюсвітлодіодні задні ліхтарі та передні поворотники. Але весь часрізні проблеми відсували процес фінальної реалізації. Для зниженнявартості проект вирішили реалізувати на 5 мм світлодіодах та 10Вт-них матрицях.
У ланцюжку 5 шт і струмообмежувальні резистори (опір).

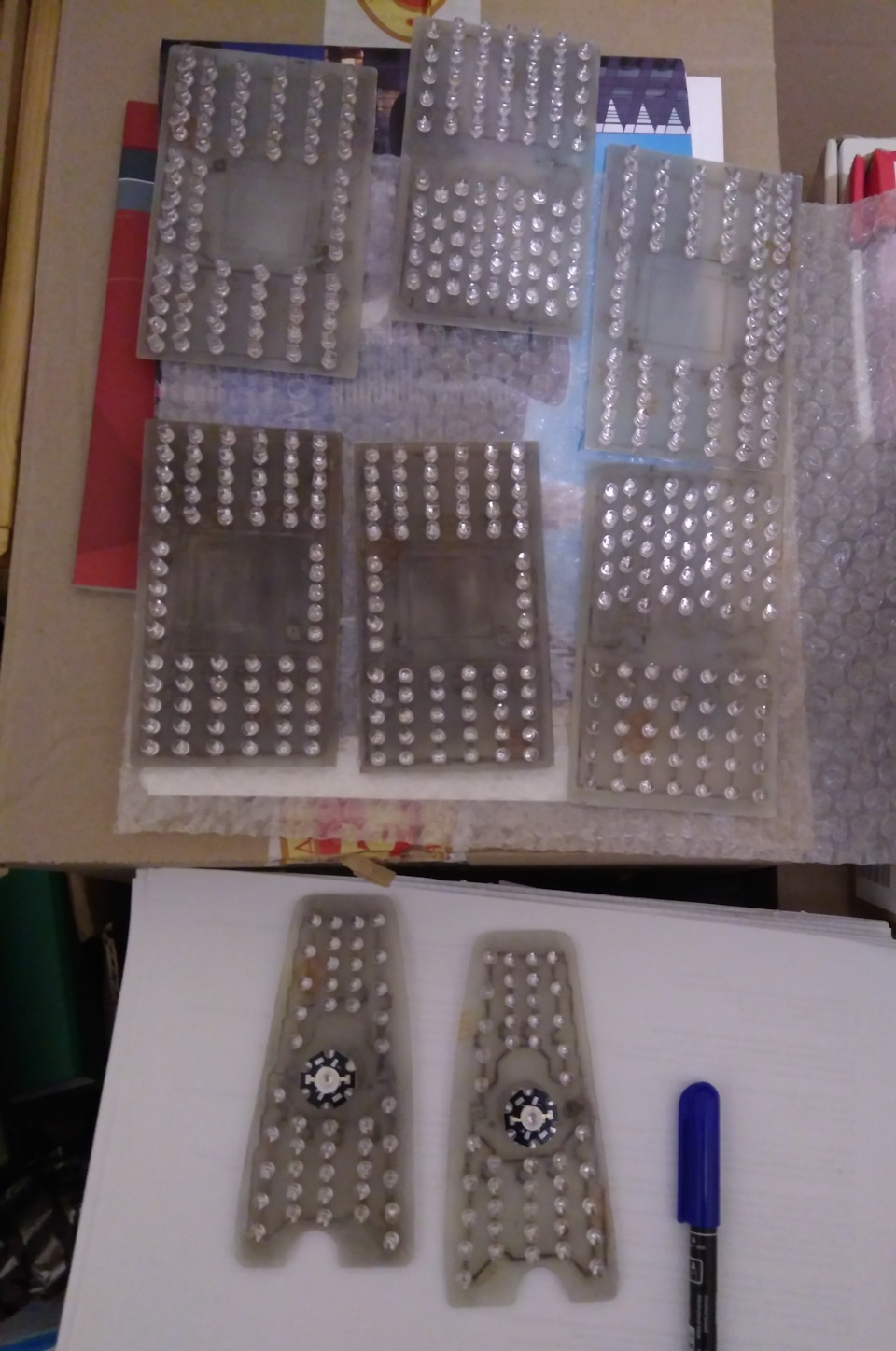

Ось так виглядають зібрані плати

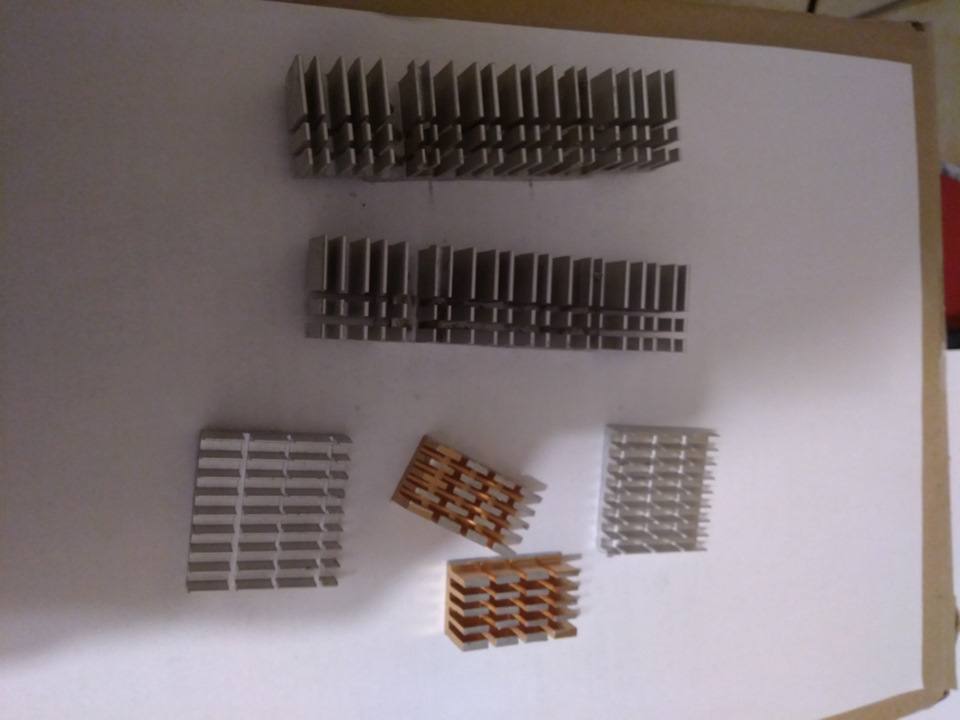

Далі порізка та підганяння радіаторів для 10 Вт світлодіодів

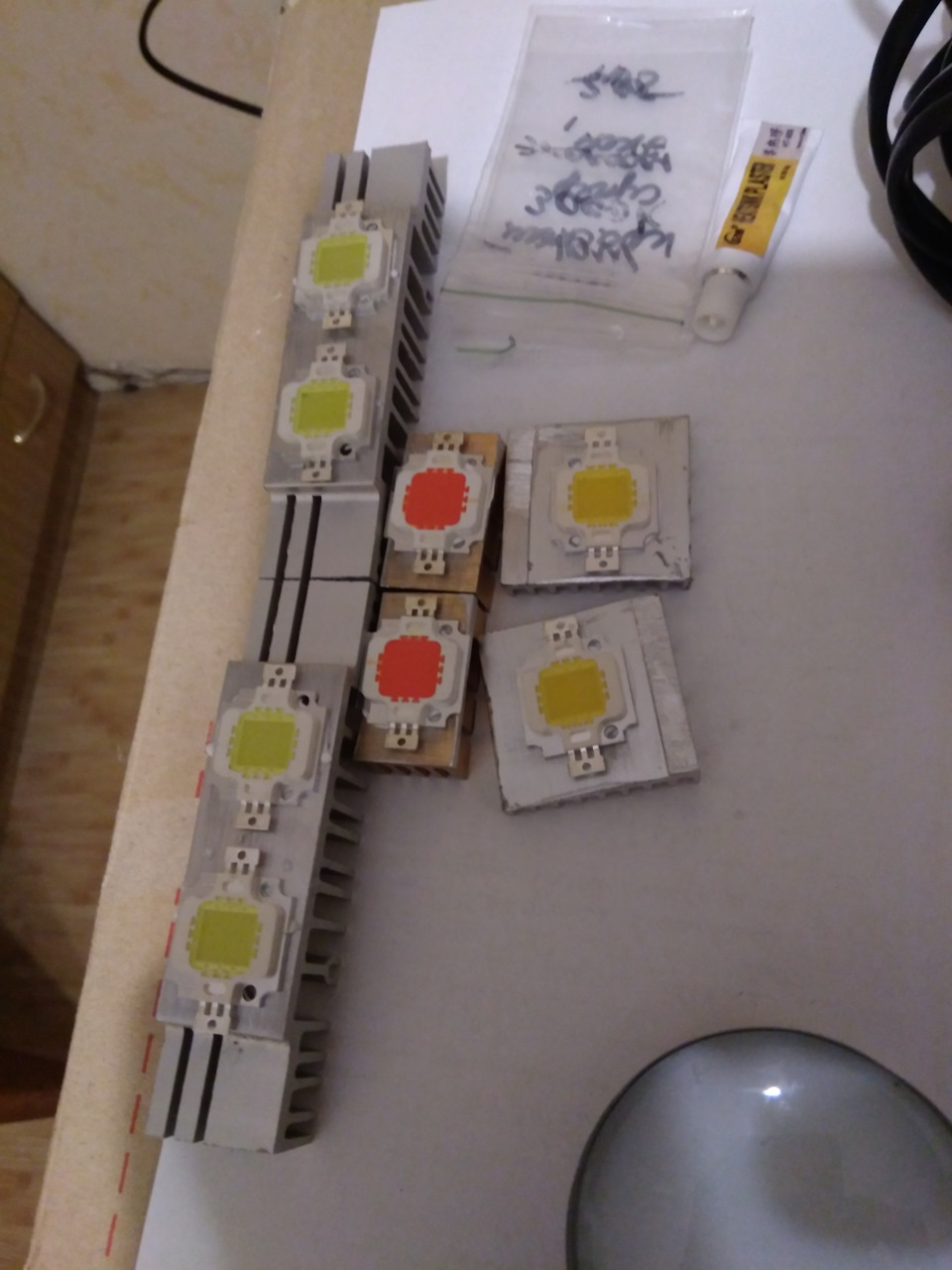

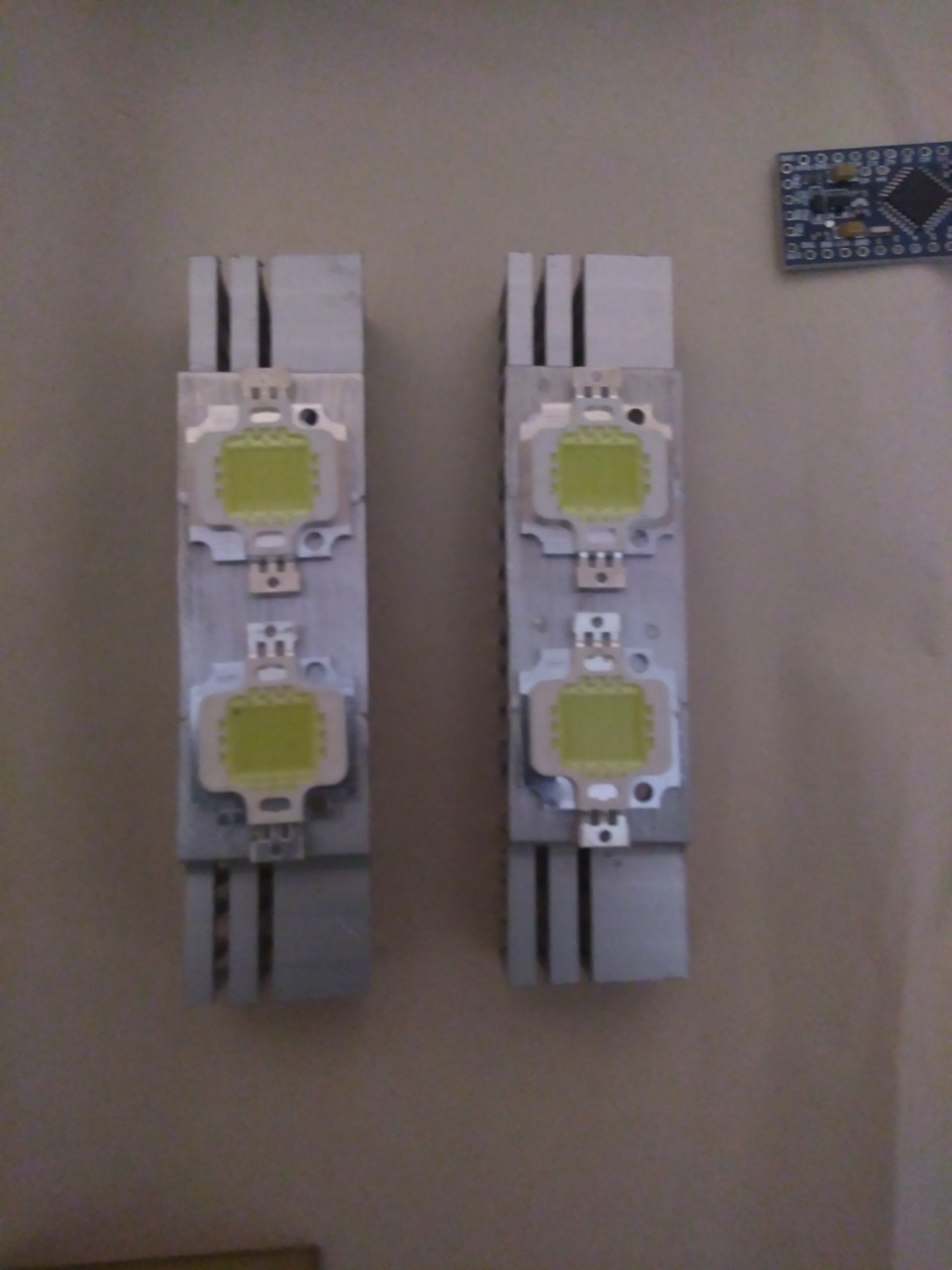

Самі матриці клеїв за допомогою дуже міцного та непоганого заякістю термоклею (від наших друзів з Аллі) ))
Так виглядала перша пробна версія переднього повороту/p>

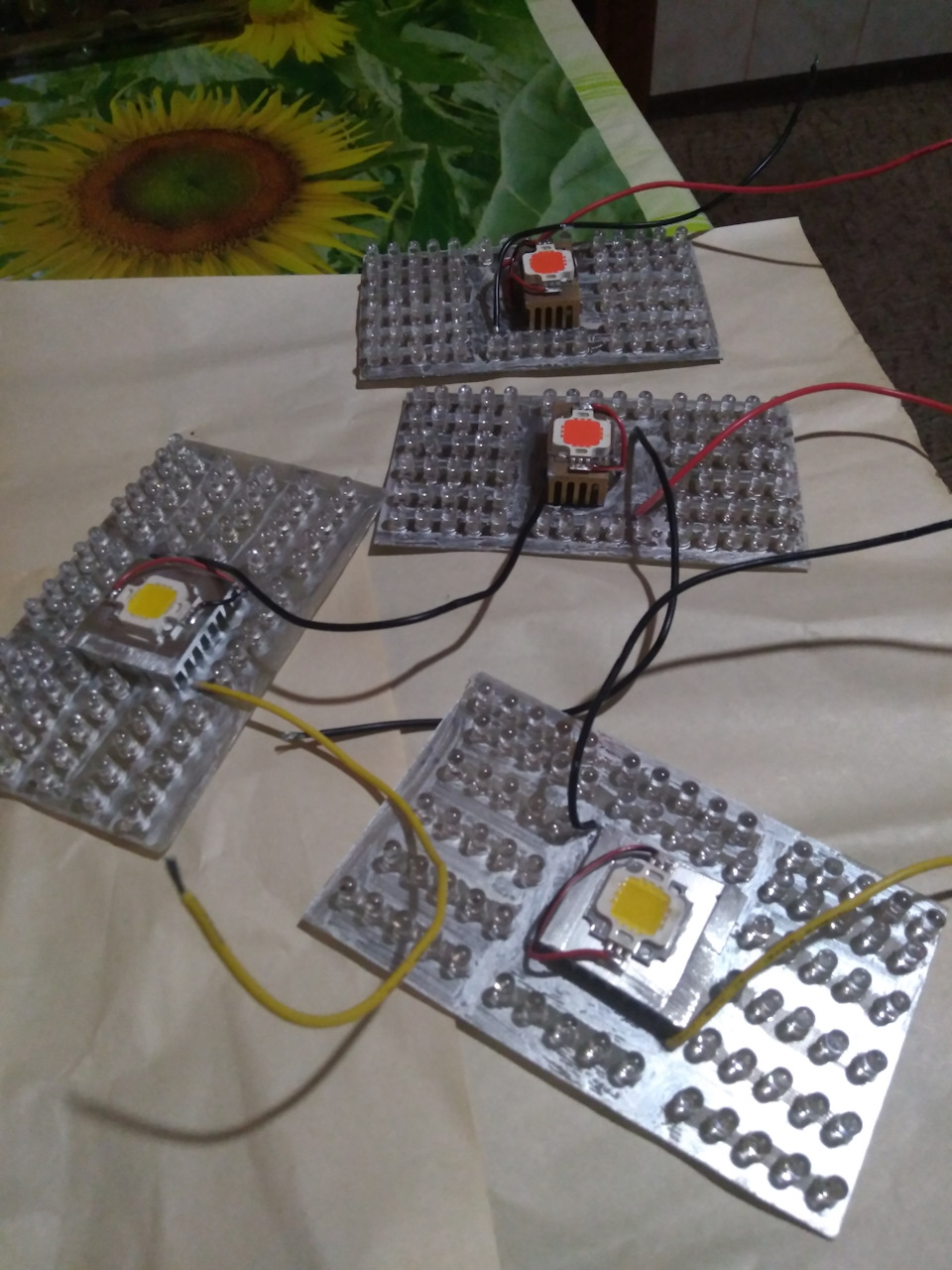

У фінальній кількість світлодіодів збільшив, з'явився 3 Втцентральний світлодіод, його харчування реалізовано драйвером
А зараз найголовніше — результат світіння.
Зверніть увагу, що ВСІ ФОТО зроблено при ГАРНОМУ ОСВІТЛЕННІ, ефектзатемнення викликаний сильним світловим потоком. І такприступимо
1. Передній поворот
порівняння старої та нової версії без скла
якщо вставити в корпус і закрити склом, різниця очевидна і заінтенсивністю світла і за рівномірністю заповнення
2 .Задній поворот
У поворотах "світла мало не буває", тому вирішив доповнити 10 Втматрицею в центрі
звісно, на тлі матриці світлодіоди
< 3.Габарит і протитуманний ліхтар
Відключив один ряд світлодіодів для перевірки різниці інтенсивностідля кращої видимості так само вирішив використовувати центральний10 Вт світлодіод
5.Ліхтар заднього ходу
А тут зовсім просто — "випалювальник очей", звичайно жартую, заматовим білим розсіювачем сприйматиметься зовсім інакше
З понеділка постараюся дістати на день стандартний задній ліхтар тазробити фото у роботі.
Усім удачі!
