Блок питания

За останні два роки вийшло так, що інтенсивно зайнявся пайкою, створенням та розробкою різних електронних пристроїв тавиробів…
Дома і на роботі "валяється" з десяток робітників БП від ПК і 12 Взавжди витягував з них.
Для тестування в домашніх умовах вирішив зібрати БП — схем вінтернеті досить багато. З регулюванням.
Але в 99 випадках зі 100 потрібно саме 12 В, принаймні для мене, тому вибір очевидний — використовую АТХ блок живлення, з ньогоможна витягнути 12, 5 і 3.3 В.
В якості корпусу цей же блок живлення.

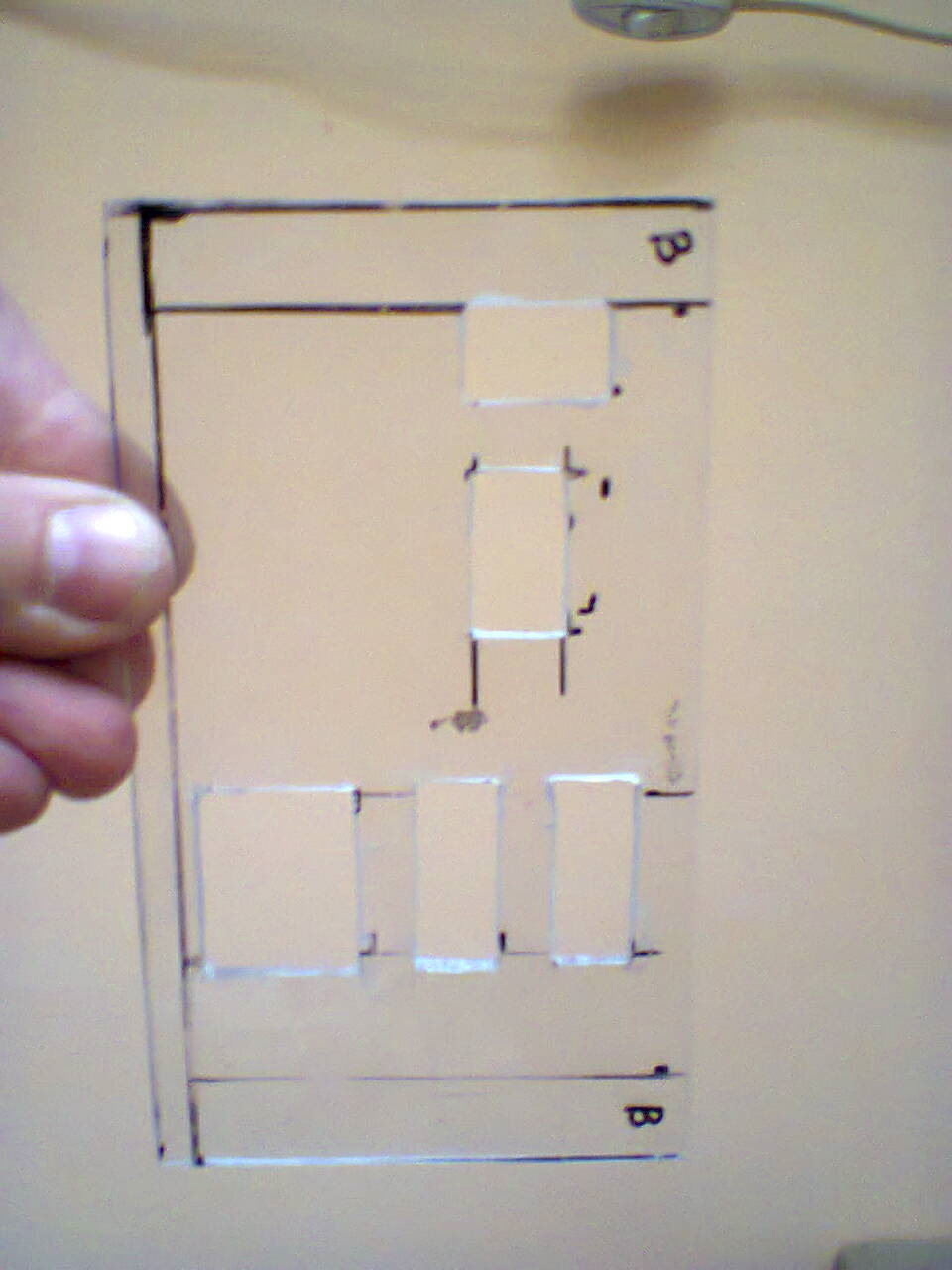

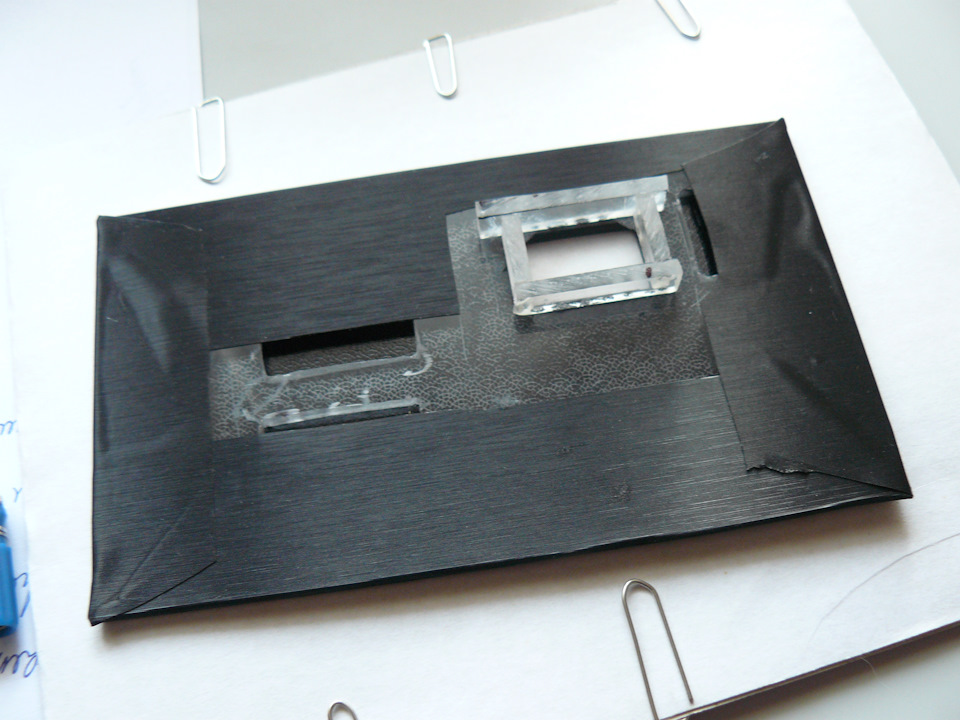

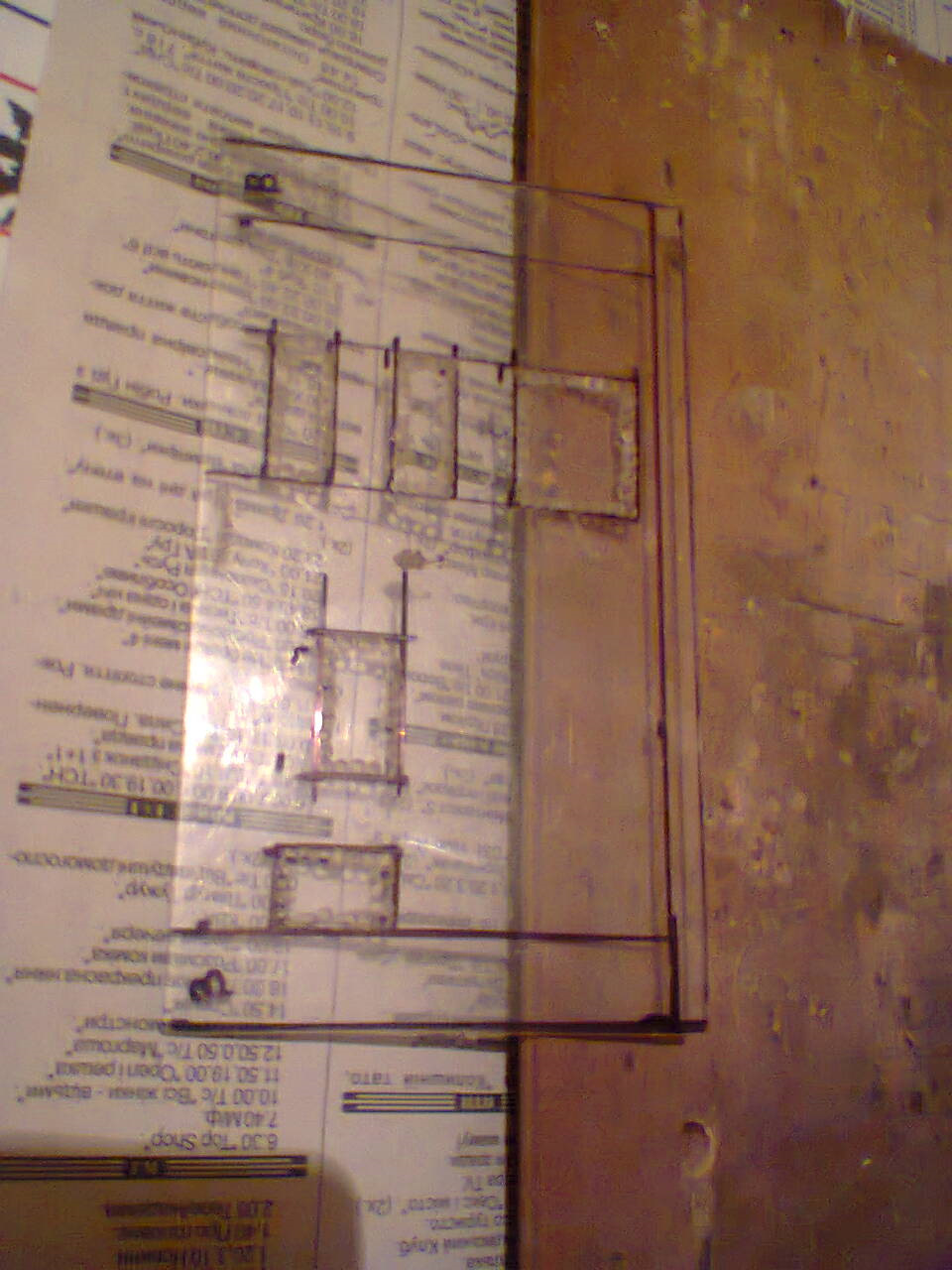

Пластика будинку не виявилося, вечір темно і мороз, в гараж йтинемає бажання - знайшов шматок оргскла - ідеально підійде дляпанелі Розмітив місця установок клем, регулятора, вимикачів, розсвердлив отвори, прорізав дремелем і зачистив.

Кнопок маю багато, знімав з якихось приладів, купував — вирішив наних не економити.

ніжки від старого корпусу системника

< br> З їх допомогою можна включити:
1. 1, 2-10, 2 В - плавне регулювання
2. 12 В
3. 5 В
4. 3.3 В

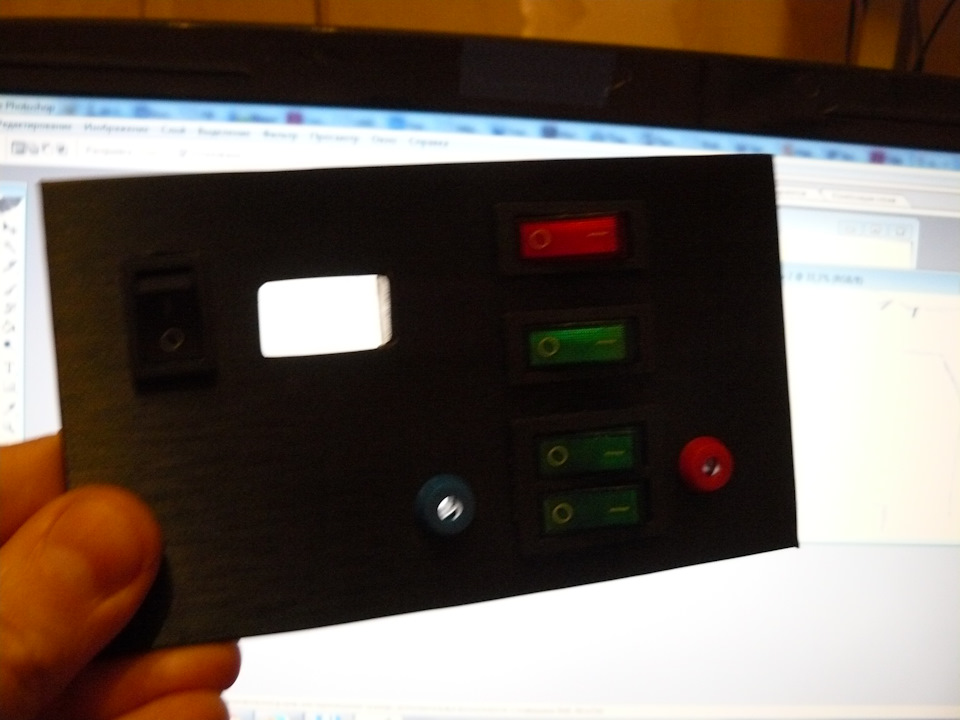

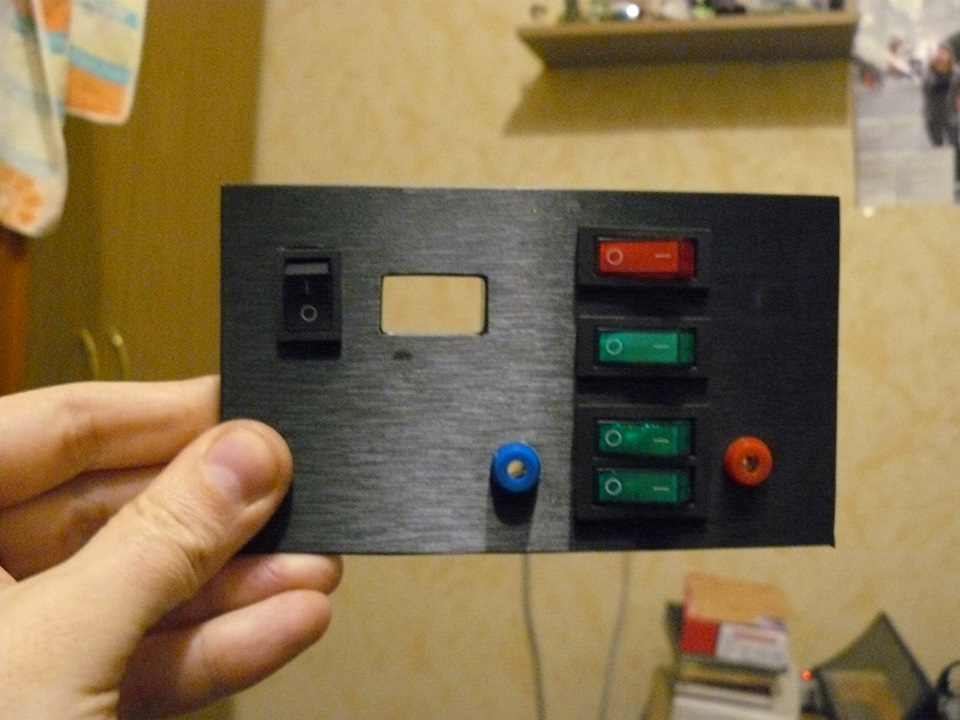

Додатково прикупив цифровий вольтметр, змінний резистор 1 кОм, двакрокодила і дві клемми, чорної не виявилося — довелося взятичервону і синю.
Усі непотрібні дроти всередині обрізав та ізолював. Регуляторплавної зміни напруги зробив за простою схемоюcxem.net/calc/lm317_calc.…& series=on& radiobutton2=1
Вирахував мінімальне і максимальне значення R2 і підібрав такогономіналу змінний резистор, ручки будинку були в наявності.харчування його береться по шині вимірюваної напруги, потрібно булобрати 3-х провідний з роздільним харчуванням. Але поки буде й так, основна напруга для мене — 12 В, а якщо й потрібно інші є готове3, 2 -3, 3 В, а від 5 до 10 можна змінити плавно Кріплення передньоїпанелі за допомогою деталей з дитячого конструктора, звичайно трохипсує вигляд, але:1.За хвилину розбирається
2. Надає жорсткість корпусу

Крім крокодильчиків спаяв перехідник на різноманітні штекери

Блок у роботі
< /
використовую плавне регулювання
Тестеру плату підсвічування стрілок на ВАЗ 2109 висока панель іпідсвічування спідометра
Дякуємо за увагу! Можна було зробити зовсім інакше - але я виходивз того що є в наявності і з потреб - головне НАПРУГ 12 В.
