Тут ось зокрема внутрішній розмір позначений як 32, 5 мм замість 32.Збільшення призведе до появи скрипу. До речі, скрип у стандартнихважелях 3110 тощо теж може говорити зовсім навіть не про погані.сайлентблоках, а про появу виробітку в важелі більше норми. Думав, що вже все і всім давно зрозуміло, креслень та описів у мережідостатньо, але як не дивно, питання знову постали.
Викладу нюанси теми від себе.
Перший варіант:
Переробка підвіски на сайлентблоки нашої машини проводилася на СТОв Горі, що недалеко від Тбілісі, у 1976-му році були знайомі з тихмісць.

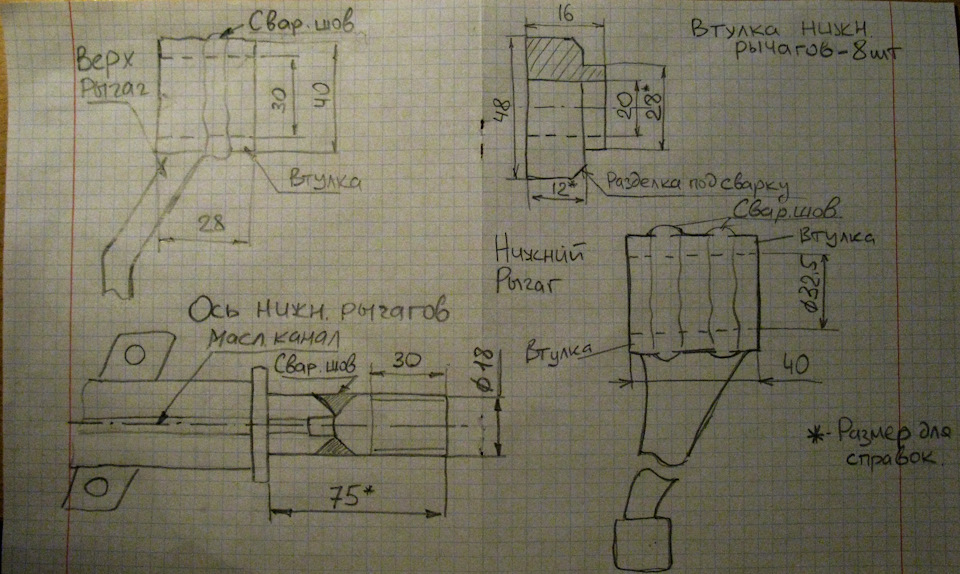

Переробка була під 24-ті втулки шляхом простого подовження осей (наварки) і розширення з проточкою важелів і без розпірних втулок, тобто осі були худі, ніж у 24-ці.
Другий варіант — схема від ГАЗ-24 (24-і верхні та нижніважелі):
Застосовувалися 24-е верхні та нижні втулки осей із застосуваннямрозпірних металевих втулок. При цьому внутрішні отвори верхніх інижніх важелів розточувалися до величини 30 мм.
Застосовувалися 24 верхні і нижні 2410 (3102) втулки осей іззастосуванням розпірних металевих втулок. При цьому внутрішніотвори верхніх важелів розточувалися до величини 30 мм, а нижні до32 мм. Кому як більше подобається:

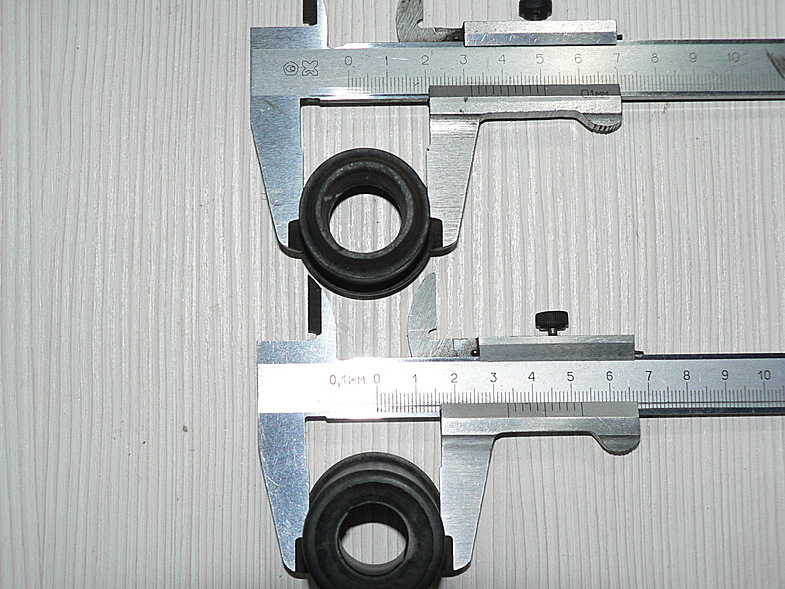

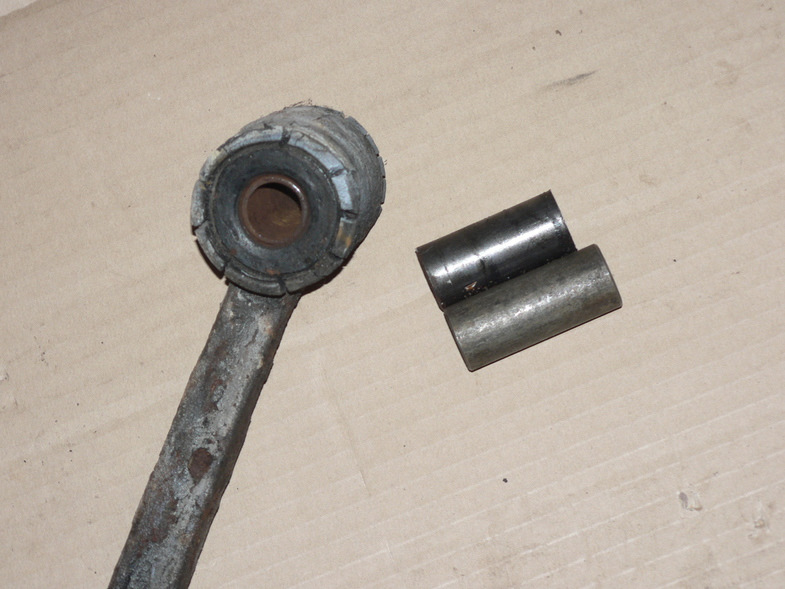

Застосовуються ГАЗ-3102-і верхні та нижні втулки осей іззастосуванням розпірних металевих втулок. При цьому внутрішніотвори верхніх і нижніх важелів розточувалися до величини 32 мм. Напрактиці дуже часто намагаються вставити товстіші втулки від 3102 вмісця для втулок ГАЗ-24. Аналогічно більш короткі втулки розпірнівставляють замість довгих і сайлентблок роздавлює. Роздавлюєсайленблок і з іншої причини:- 24-і важелі мають внутрішній розмір30 мм, а зовнішній втулки приблизно 31, 5 мм - важелі 2410 маютьвнутрішній розмір 32 мм, а зовнішній втулки приблизно 33, 5 мм

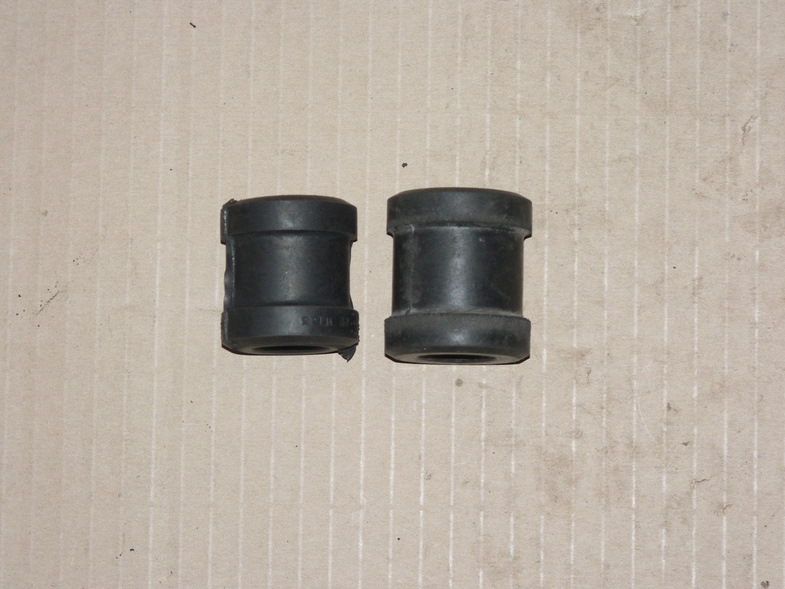

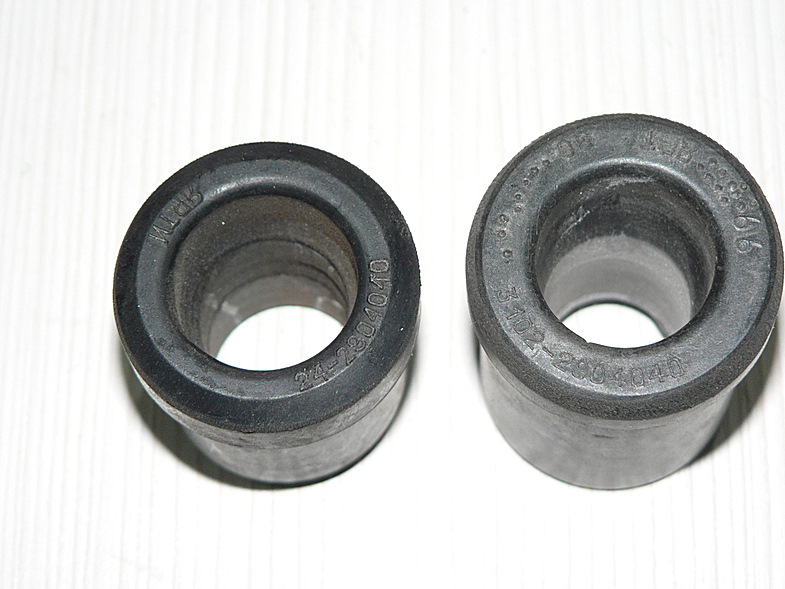

Важелі 24 і 2410, осі верхніх важелів абсолютно однакові, тобто. Ігумки і розпірні втулки, а на ринку та й у магазинах їх постійноплутають і впарюють, як правило, розпірну втулку 24-ки, а гумку від3102 (3110). Габарити гумки та втулки. За дуже великого бажання всіці втулки та гумки можна поміняти місцями і задавити пресом, алересурс спочатку постраждає.
Схожі записи
Дружня зустріч клубів на Хрещатику в день автомобіліста 2006. Частина-1.
Дружня зустріч клубів на Хрещатику в день автомобіліста 2006. Частина-1.
0
Дружня зустріч клубів на Хрещатику в день автомобіліста 2006. Частина-2 Байкери.
Дружня зустріч клубів на Хрещатику в день автомобіліста 2006. Частина-2 Байкери.
0
Дрібниця, але приємно - шукаємо місце для парасольки.
Дрібниця, але приємно - шукаємо місце для парасольки.
2
П'ять років проекту - багато чи мало? Ювілей? )) Фото Ч.1.
П'ять років проекту - багато чи мало? Ювілей? )) Фото Ч.1.
4
П'ять років проекту - багато чи мало? Ювілей? )) Фото Ч.2.
П'ять років проекту - багато чи мало? Ювілей? )) Фото Ч.2.
8
Коментарі20
Здрастуйте! Чи правильно я зрозумів, що другий і третій варіанти передбачають постановку поворотних стійок від 24ки або 24-10?
Вітаю! Дуже сподіваюся на Вашу допомогу, тому що важко знайти виразну інформацію. Ззадачився заміною втулок задніх амортизаторів на своєму Москвичі. Розмір посадкового місця в амортизаторі - діаметр 30 мм, довжина 28 мм. Натрапив на інформацію на фор...
Мені здавалося, що розписав досить докладно, але так добре верхні важелі від ГАЗ-24 з внутрішнім діаметром 30 мм ставилися на моделі 2410 і 31029 тільки з барабанними гальмами. верхні важелі 31029 з дисковими передніми, 310 верхні важелі з діаметром ...
Спасибі! Значить беру 24е втулки. Розписано все і справді добре, але інформації багато, а Волги все ж таки не моя тема, тому вирішив перепитати.
Добрий вечір! Підкажіть будь ласка, чи можна з розпірної втулки верхнього важеля для ГАЗ-3110 отримати розпірну втулку верхнього важеля для ГАЗ-31029, вкоротив її і чи збігаються у них діаметри зовнішній і внутрішній?
Привіт! Іноді я так і роблю на 24-х, тобто обрізаю від 3110, тому що короткі втулки важко знайти. Розпірні втулки відрізняються тільки завдовжки.
Велике спасибі за відповідь. Почав перебирати на своїй 31029 передню підвіску, один верхній важіль розібрав, а розпірну втулку стару втратив кудись. Для 3110 є комплект цілий, а коротких не знайти, на замовлення тільки, поки чекаєш і вихідні пройдуть...
Вони вставляються, приварюються і проточуються у розмір?
А навіщо втулка нижніх важелів 8 шт? Куди вони вставляються?
Подивися у мене аналогічний варіант.
На мені даремно зробив так, різьбові надійніші і довговічніші будуть...
Я вже від'їздив на них півлимона, тобто 500 000 км - ресурс за 150 тиць. Також займаємося ремонтом Волг - всі види робіт. І ти мені розповідатимеш що буде довговічнішою? Не сміш якщо не знаєш, а якщо не знаєш, то спитай, а не вчи того про що поняття ...
Дивлячись очима інженера все одно різьбові більше довіри вселяють на відміну від цієї на вигляд одноразової конструкції ...
Якби ти був інженером, то зміг би зрозуміти, що я конструкцію ПІДСИЛЮЮ методом розширення важеля і осі при цьому я вісь (півмісяць) НЕ укорочую, а зберігаю заводську жорсткість конструкції, тобто навантаження в місці важіль-вісь зберігається як і пер...
Тепер трохи про такі чудові різьбові, що при появі люфту з причин несвоєчасного мастила або заміни можуть елементарно зловити на гарній ямі динамічний удар з усіма, що на фото
і багатьох ви так забанили щоб коменти вам не писали і навіщо ви Валерачу фото різьбових від маятника прислали. , він би й далі так катав, просто на розвалі сказали робити ходівку треба і гуму втомився міняти.і нічого не зламало а ви вкорочуєте і мал...
Відверто кажучи я не веду полеміку з безграмотними людьми і особливо з тими хто не може відрізняти крапок від ком - мені неприємно читати словесне сміття. Ну так гаразд раз ви вже такий спец, що не можете відрізнити залишки півмісяця від маятника, то...
Оповідання підривника? )
яка гидота. рідне щось краще буде.
Аргументи вагомі - факт.
