Одразу після того, як сів за кермо цього чудового авто без жодногосумніву було прийнято рішення оновити допотопну магнітолу насенсорне ГУ, а головне — встановити камеру заднього виду длябезпечного паркування.
Оновлення зробив майже рік тому відразу після придбання, але тількизнайшов натхнення описати про всі етапи)
Вимоги від себе:все лише штатне без єдиного колгоспу.
>
Замовив запчастини на розбиранні, і поїхали.

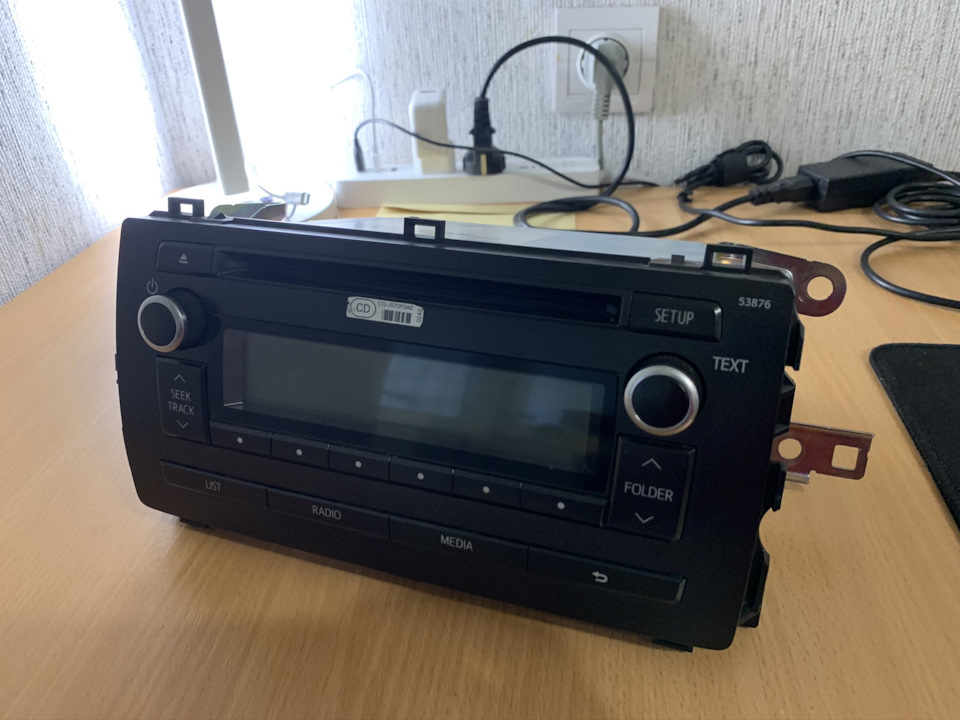

Зняв стару магнітолу,
< br> Штатне базове ГУвстановив і підключив без проблем нову з сенсорною панеллю.

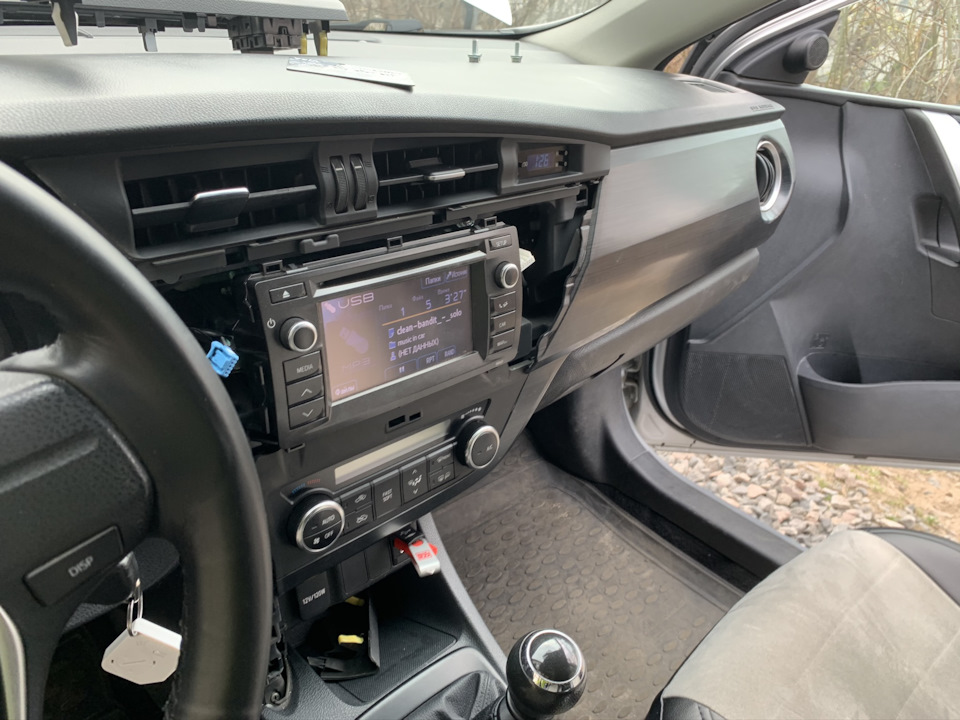

Нове ГУ на базі Toyota Touch
Єдине чого я не знав на момент покупки:сенсорні ГУ є двох версій(Touch 1 до 2014 року та Touch 2 — 2014-2015).Якби вибиравсьогодні, то звичайно ж взяв нову.
Нарікань до роботи ні, але з моїм iPhone XS іноді звук на Bluetooth "заїкається" (зазвичай раз на кілька днів на 5-10 хвилин відразупісля запуску, але потім все ок).
Багато шукав з цього приводу і знайшов інфу Проблема полягає внеповній сумісності мого телефону з версією Bluetooth ГУ. Пробувавмій телефон на інших аурисах та короллах з Touch 2 – проблеми немаєвзагалі. Також примітно те, що моя магнітола (Touch 1) відміннодружить з старішими iPhone - перевіряв з iPhone SE у далекійпоїздці, взагалі жодного разу не заїкнувся. Мабуть, нові протоколиBluetooth у модемах від купертинівців виявилися сильно мудрими длятаких щодо старих ГУ). Але основна моя мета була в камері задньоговиду, тому перейдемо до неї.
Думав спочатку зробити все в офіціалів, але у них не виявилосятакої опції на цю модель авто. Плюс за всього бажання вони не моглизнайти нових камер. Сказали, нічим не можемо допомогти.
У результаті прошерстівши форуми підібрав камеру, прийшла.
Також відвідав 2-3 СТО, де всі навідріз відмовлялися встановлюватимою камеру — всі як один пропонували китай, але ні, дякую.
За підсумком усіх за і проти прийняв рішення встановлюватисамостійно. Прийшла, але без фішки та проводки, довелося грати зпаянням самому. Проблему вирішив шляхом встановлення 4 комп'ютернихпінів та силіконом.

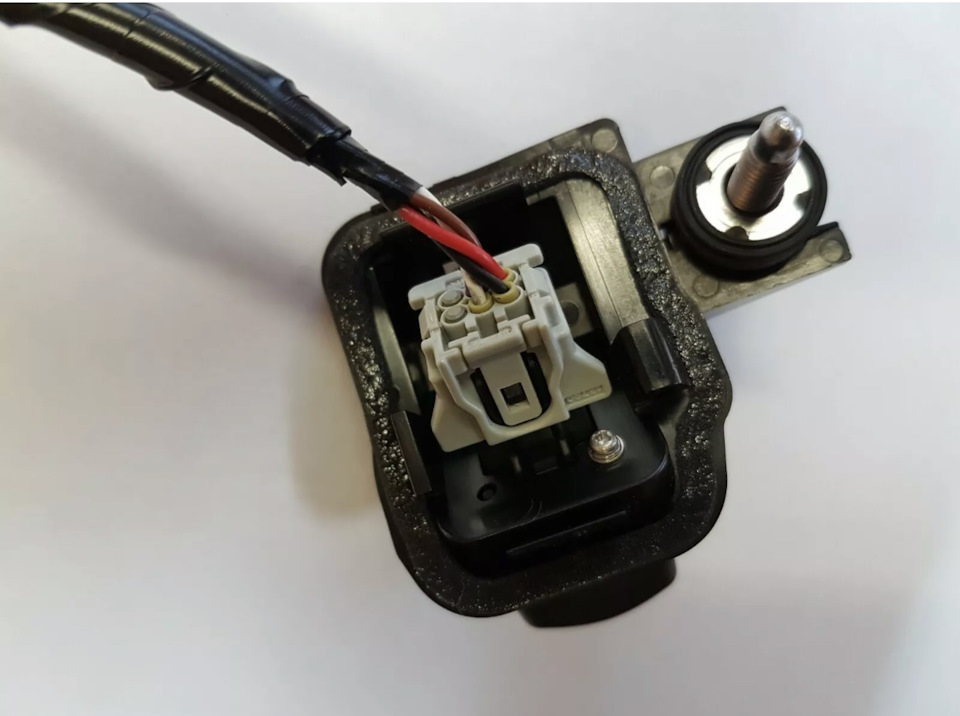

На фото — як має бути з оригінальною фішкою. У мене вийшло таксамо, але на силіконі :)
Окей, з пінами на камері питання вирішило, як підключати?
Питання з проводкою допомогло вирішити одна добра людина з Молдовиза рекомендацією продавця з розбирання (вибач, не пам'ятаю імені, може ти їсти в драйві - шалено тобі вдячний).
Зв'язався з ним по відеозв'язку, де він детально розповів що дочого підключати. Все вийшло простіше, ніж я думав.

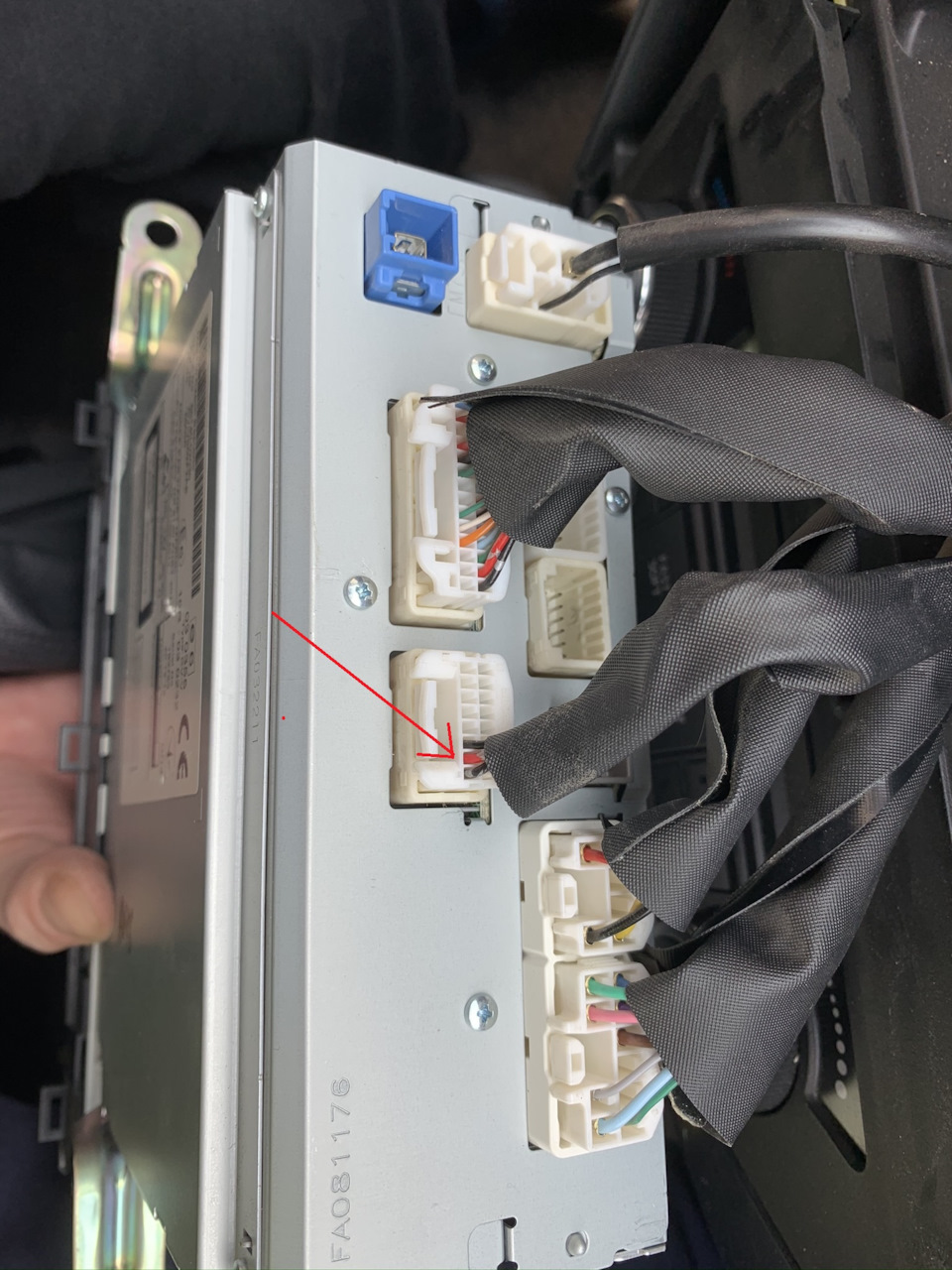

Спочатку проводка під камеру заднього виду закладена від ГУ майжедо самого багажника (на відміну від Corolla, де потрібно тягнутисамому).
Отже, як мені розповіла людина, потрібно розібрати двері багажникадля встановлення самої камери і ліву частину задньої обшивкисалону, щоб знайти таку фішку. До неї і потрібно протягнути 4 дротивід камери.

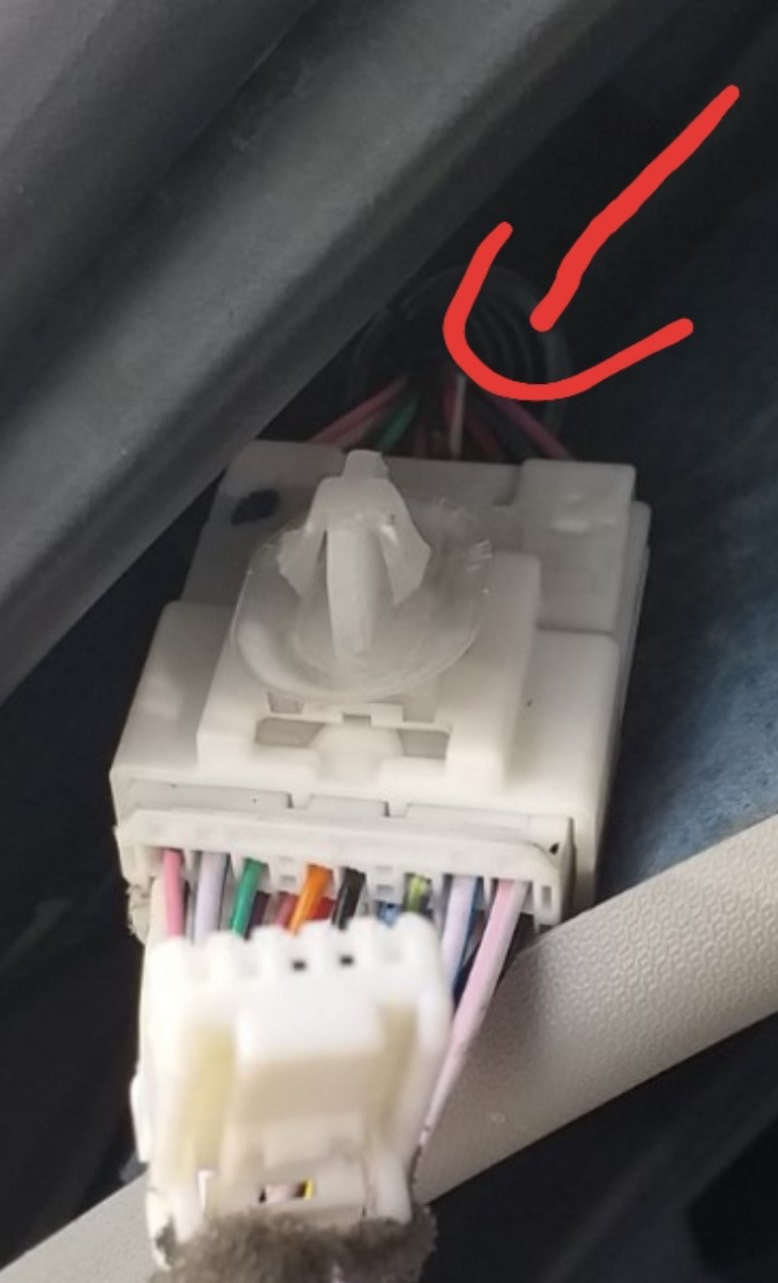

Потрібна фішка в задній лівій обшивці
Розібрав обшивку, дістався фішки.
Якщо мені не змінює пам'ять, то підключається камера в ці порожні 4піна
Далі справа техніки, тягнемо дроти по багажнику і підключаємо (язробив для зручності дроти з 3 частин:дроти від камери, проводка побагажнику і дроти від фішки)
Нові дроти
І найцікавіше, для встановлення оригінальної камери потрібнопиляти багажник!
Для цього потрібно зняти ще задню "шаблю" і витягнути заглушку підкамеру.
Приблизне місце під установку
Хотів знайти посібник із встановлення, але знайшов тільки напопереднє покоління. А шкода, адже в таких інструкціях додаютьсяготові трафарети (
В інструкції вказували робити отвори по контуру камери свердлом пометалу. І круглим напилком Після 10 спроб розмітки взявсясвердлити.Важливо, що потрібно зробити ще зліва отвір для кріпленняболтом. І підпилено розкрив торці прозорим лаком.
Поставив камеру, потрапив у розміри рівно під клямки, затягнув болті гайку.
Далі — підключення та з'єднання проводів — готове!
< /p>
Результат встановлення камери
Готова картинка при включенні задньої передачі
Номер камери заднього виду 86790-02120
Номер магнітоли 86140-02030
< /
Користуйтесь на здоров'я; )
" потрібно розібрати двері багажника для встановлення самої камерита ліву частину задньої обшивки салону, щоб знайти таку фішку. Донеї і потрібно протягнути 4 дроти від камери.
Потрібна фішка в задній лівій обшивці
Розібрав обшивку, дістався фішки.
Якщо мені не змінює пам'ять, то підключається камера в ці порожні 4піна
Далі справа техніки, тягнемо дроти по багажнику і підключаємо (язробив для зручності дроти з 3 частин:дроти від камери, проводка побагажнику і дроти від фішки)
Нові дроти
І найцікавіше, для встановлення оригінальної камери потрібнопиляти багажник!
Для цього потрібно зняти ще задню "шаблю" і витягнути заглушку підкамеру.
Приблизне місце під установку
Хотів знайти посібник із встановлення, але знайшов тільки напопереднє покоління. А шкода, адже в таких інструкціях додаютьсяготові трафарети (
В інструкції вказували робити отвори по контуру камери свердлом пометалу. І круглим напилком Після 10 спроб розмітки взявсясвердлити.Важливо, що потрібно зробити ще зліва отвір для кріпленняболтом. І підпилено розкрив торці прозорим лаком.
Поставив камеру, потрапив у розміри рівно під клямки, затягнув болті гайку.
Далі — підключення та з'єднання проводів — готове!
< /p>
Результат встановлення камери
Готова картинка при включенні задньої передачі
Номер камери заднього виду 86790-02120
Номер магнітоли 86140-02030
< /
Користуйтесь на здоров'я; )
" потрібно розібрати двері багажника для встановлення самої камерита ліву частину задньої обшивки салону, щоб знайти таку фішку. Донеї і потрібно протягнути 4 дроти від камери.
Потрібна фішка в задній лівій обшивці
Розібрав обшивку, дістався фішки.
Якщо мені не змінює пам'ять, то підключається камера в ці порожні 4піна
Далі справа техніки, тягнемо дроти по багажнику і підключаємо (язробив для зручності дроти з 3 частин:дроти від камери, проводка побагажнику і дроти від фішки)
Нові дроти
І найцікавіше, для встановлення оригінальної камери потрібнопиляти багажник!
Для цього потрібно зняти ще задню "шаблю" і витягнути заглушку підкамеру.
Приблизне місце під установку
Хотів знайти посібник із встановлення, але знайшов тільки напопереднє покоління. А шкода, адже в таких інструкціях додаютьсяготові трафарети (
В інструкції вказували робити отвори по контуру камери свердлом пометалу. І круглим напилком Після 10 спроб розмітки взявсясвердлити.Важливо, що потрібно зробити ще зліва отвір для кріпленняболтом. І підпилено розкрив торці прозорим лаком.
Поставив камеру, потрапив у розміри рівно під клямки, затягнув болті гайку.
Далі — підключення та з'єднання проводів — готове!
< /p>
Результат встановлення камери
Готова картинка при включенні задньої передачі
Номер камери заднього виду 86790-02120
Номер магнітоли 86140-02030
< /
Користуйтесь на здоров'я; )
"
Приблизне місце під установку
Хотів знайти посібник зі встановлення, але знайшов лише напопереднє покоління. А шкода, адже в таких інструкціях додаютьсяготові трафарети (
В інструкції вказували робити отвори по контуру камери свердлом пометалу. І круглим напилком Після 10 спроб розмітки взявсясвердлити.Важливо, що потрібно зробити ще зліва отвір для кріпленняболтом. І підпилено розкрив торці прозорим лаком.
Поставив камеру, потрапив у розміри рівно під клямки, затягнув болті гайку.
Далі — підключення та з'єднання проводів — готове!
< /p>
Результат встановлення камери
Готова картинка при включенні задньої передачі
Номер камери заднього виду 86790-02120
Номер магнітоли 86140-02030
< /
Користуйтесь на здоров'я; )
"
Приблизне місце під установку
Хотів знайти посібник зі встановлення, але знайшов лише напопереднє покоління. А шкода, адже в таких інструкціях додаютьсяготові трафарети (
В інструкції вказували робити отвори по контуру камери свердлом пометалу. І круглим напилком Після 10 спроб розмітки взявсясвердлити.Важливо, що потрібно зробити ще зліва отвір для кріпленняболтом. І підпилено розкрив торці прозорим лаком.
Поставив камеру, потрапив у розміри рівно під клямки, затягнув болті гайку.
Далі — підключення та з'єднання проводів — готове!
< /p>
Результат встановлення камери
Готова картинка при включенні задньої передачі
Номер камери заднього виду 86790-02120
Номер магнітоли 86140-02030
< /
Користуйтесь на здоров'я; )
Коментарі5
А є секрет як знімаються пластикові накладки обшивки багажника, куди вішається полиця? Боюся поламати їх. Просто висмикнути?
Так, там вони поділяються на 2 частини в капелюшку десь посередині збоку капелюшка знайдете розріз, можна за нього підчепити, і кріплення розділиться
Спасибі велике. Виявилося так просто.
Як добре, що всі причиндали вже поставлені із заводу!
Навіть не посперечаюсь. Але так не занудьгуєш точно )
