Всем привет.
Продовження цікавого мені, але не дуже актуального проекту (колишнічастини:1, 2, 3, 4) Сьогоднішнє оповідання буде, як і третина, нудним і технічним, але я все ж таки хочу їм поділитися для того, щоб ви зрозуміли чому іноді розробка виробу тягнеться такдовго.

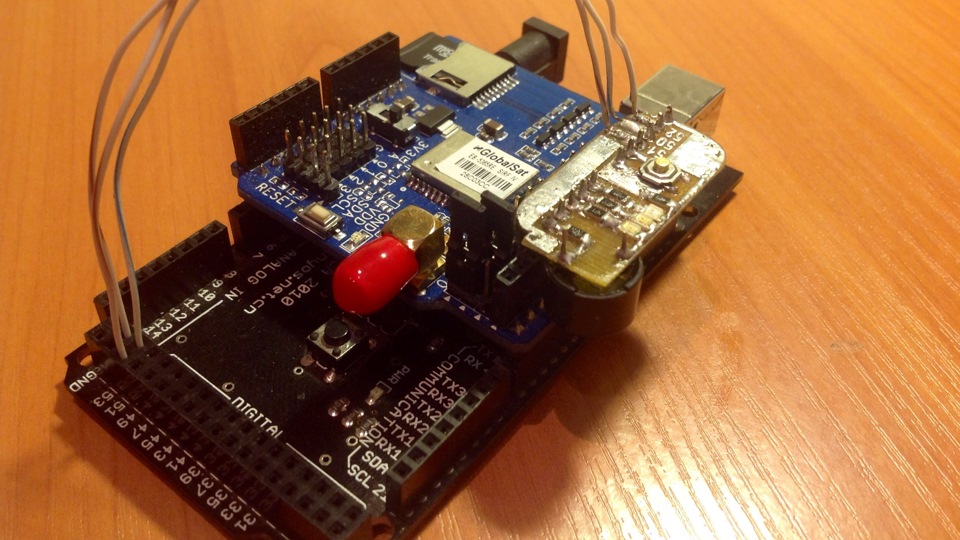

> Ось наприклад позавчорашній день.До нього все працювало просточудово.Координати починали знаходиться через хвилину після подачіхарчування.GPS-shield + arduino працюють ще в одному моєму проектіз вирішення геодезичних завдань.ПЗ пишеться під комп'ютер, є трирежими роботи (рішення геодезичних завдань у декартовій системікоординат, на карті та на карті з використанням реальної своєїкоординати).У четвер необхідно було показати цю роботу науковомукерівнику.Вранці перевіряю працездатність всього заліза — всечудово.Закидаю ардуїну зі шнурами в сумку.
< /
Підключаю Arduino після приїзду на місце — координати неперебувають, списую це все на погоду (мрячить дощ і небо затягнутехмарами). Сподіваюся, що за 10 хвилин він роздуплиться, але не тутбуло. Навіть пролежавши годину все одно не працює. Віддуваюся за цюпомилку, показуючи все інше і обіцяючи розібратися з проблемою. Така в чому ж криється сама проблема? Проблем може бути багато, почнуз самого початку:ПЗ на комп'ютері не читає дані з комп'ютера, ПЗ наардуїні не пише в той самий ком-порт, помилка з підключеннямвиходів на Ардуїно, частково погоріла сама Ардуїна, щось трапилосяз GPS-модулем, барахлить активна антена. Почав розбиратися попорядку. Перші три проблеми не підходять, тому що раніше всепрацювало чудово. Тим не менш, намагаюся переписати програму підArduino, використовуючи іншу бібліотеку. Наступна проблема відпадаєпісля того, як я намагаюся запустити те саме на інший Arduino. Всеодно не оре.

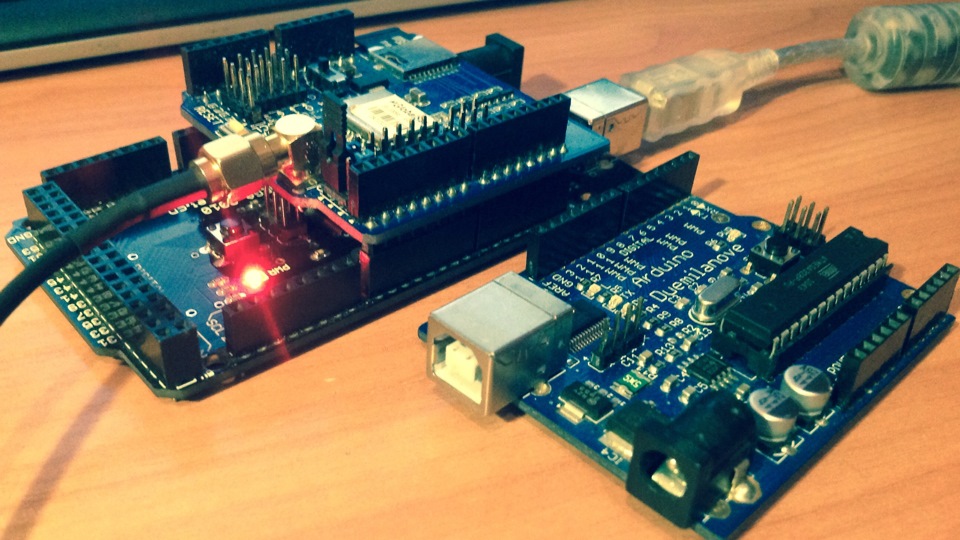

Збори ардуїнок

Найбільше побоювання викликав GPS-модуль. Якщо в нього щось умозку сталося, це дуже складно виловити і зрозуміти в чому самепроблема. Звичайно, я все продзвонив, всі контакти в порядку. Навсю цю канитель пішло два дні. І от я добрався до антени =) навигляд шнур виглядає цілком нормально, ніколи я його не перетискав.Вирішив таки розібрати антенку. Цікаво ж!

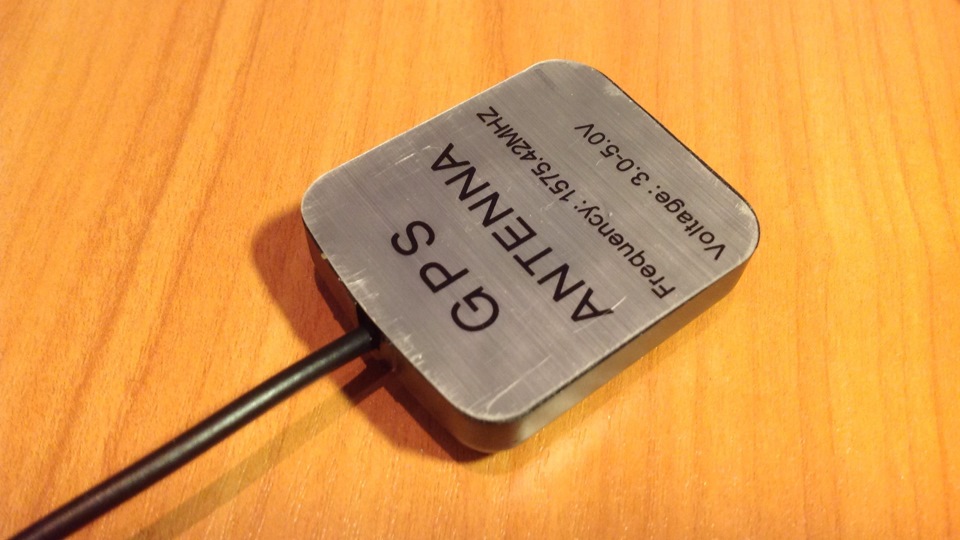

Запчастини на фото:157542MHZ
Знімаємо липучку, відкручуємо чотири гвинти і бачимо шнур, що йдепід захисний екран. На вигляд усе гаразд, продзвонив — теж жоднихпроблем. Поклав всю цю справу на стіл, перевернув і провід вигнувякось інакше. І все перестало дзвонитися. Чесно сказати, я зрадів! Помилка локалізована.

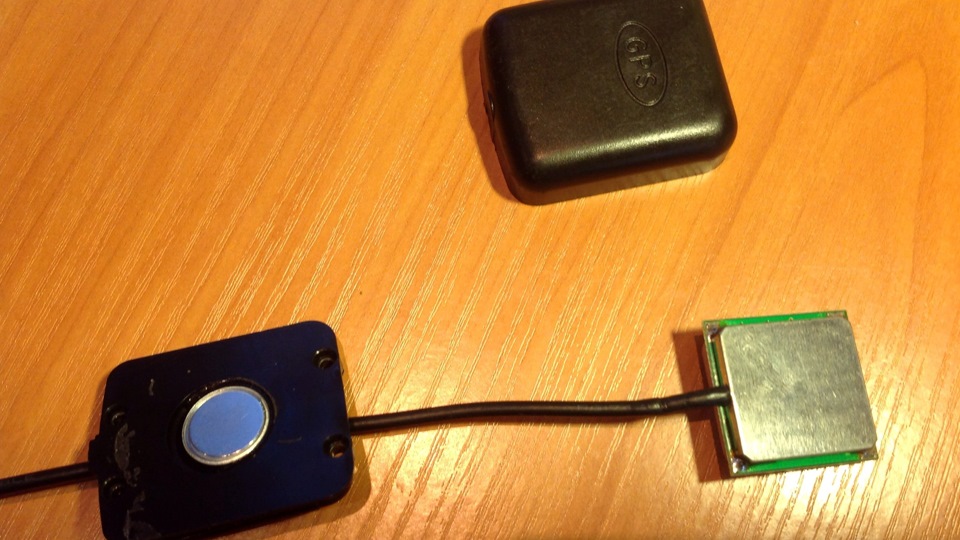

Початок розбирання, ще з екраном

Ну а далі все просто — відпоюємо захисний екран і бачимо, щообплетення кабелю припаюється в двох місцях і обидва вонивідірвалися.

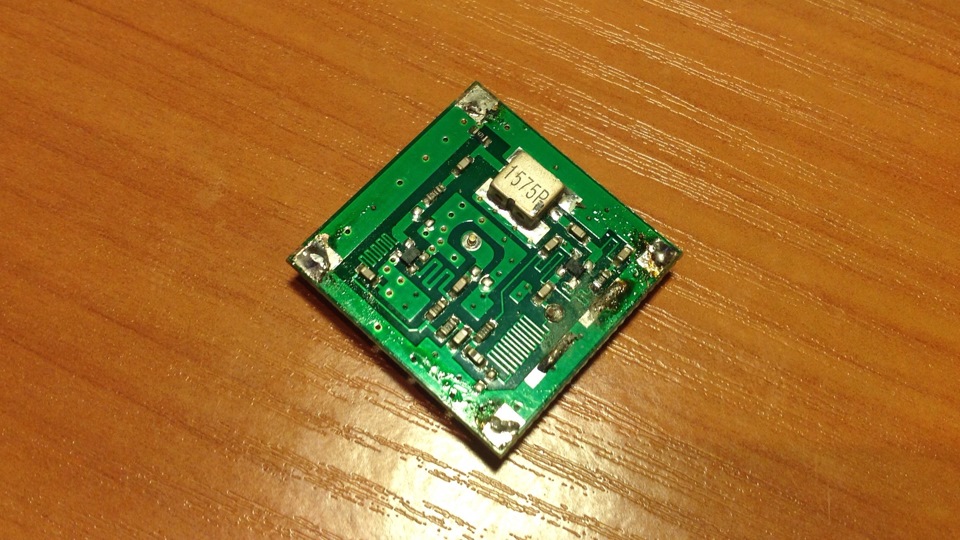

Антенна без шнура<
А ось так це має виглядати
Перепаяв все, підключив. Запрацювало, радості немає меж.Збираємо у зворотному порядку.

Ось така ось історія, раптом кому допоможе вирішити схожу проблему, оскільки антена взагалі стандартна. >
