Вирішив заради інтересу піти стопами шановногоCAMOKAT-BETEPAHA І повторити його виріб під назвою "моргаючий центральний стоп-сигнал" причому відразу другої версії.Детальніше можна почитати в бж автора.
Друк

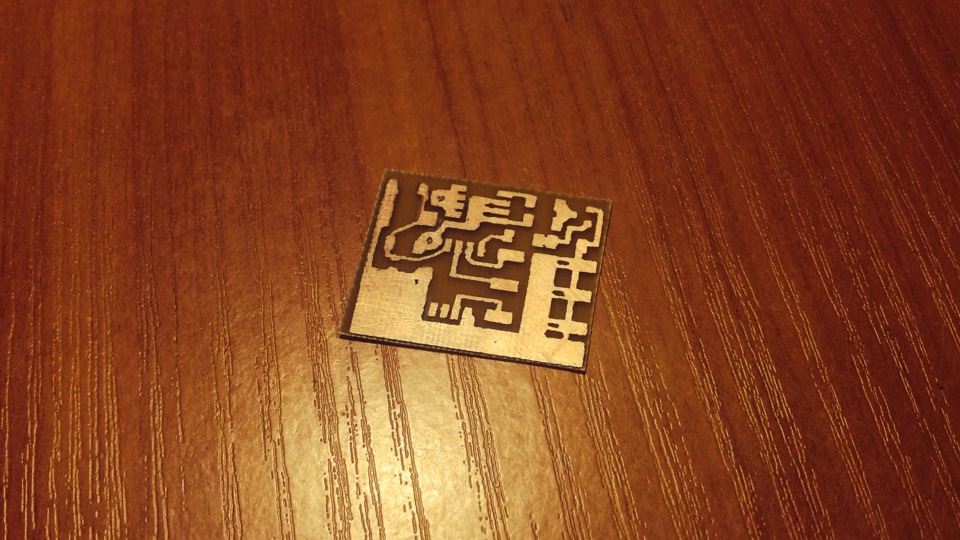

Програмна частина залишилася повністю без змін, а ось друковануплату довелося трохи перерозвести.Мені завжди здавалося, що я і таквикористовую досить дрібні смд компоненти форм-фактора 1206. Алевиявилося, що при використанні 0805, можна заощаджувати дуже багатомісця Коротше кажучи, все пізнається в порівнянні і нам завжди єчого прагне. >

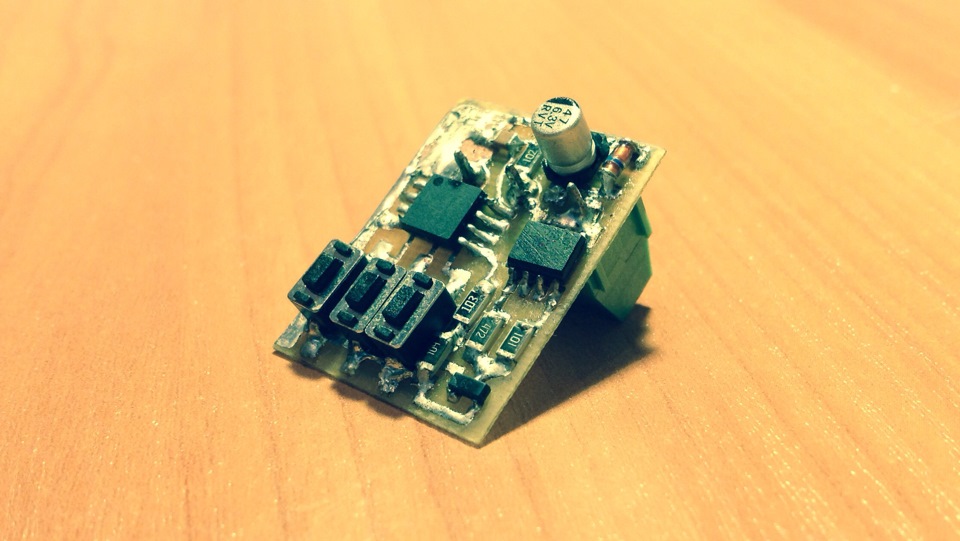

Пристрій тримає струм навантаження в 3.5 ампера, це приблизно до50-ватт навантаження, що підключається, налаштувань теж вище даху, можна змінювати частоту, тривалість і шпаруватість моргань.

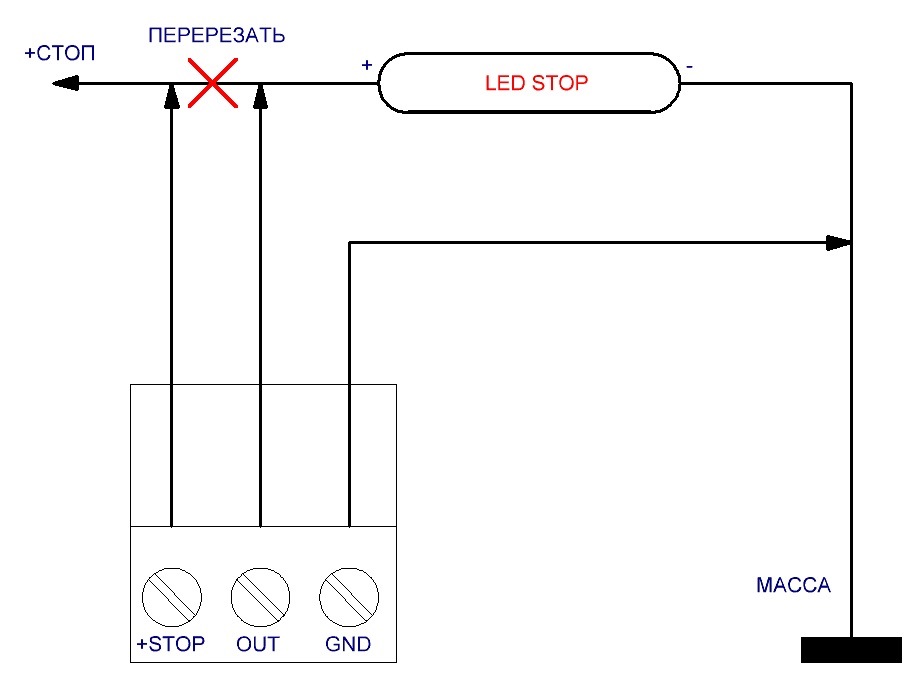

Схема підключення
Протестував роботу в домашніх умовах, залишилося встановити намашину.
Ну і приклад роботи на машині від trancator< /span> ,сподіваюся автор буде не проти його розміщення.
Моя версія друку лежить тут
Коментарі20
На відео схоже, що стоп глючить...
Доброго дня, можна ціну?
а в чому прикол?
Типо помітніше на дорозі, вже є нова версія, яка моргає тільки при екстрених гальмуваннях
подібна приблуда у майстер-кит є але, 900 рубликоф))
Ну а тут налаштовується все. І кількість спалахів, і довжина моргання, і частота. Та ще й рублів за 100)
Але таку плату спаяє тільки електронник з досвідом. Я хоч і перепаяв тисячі діодів і навіть колись підсилювачі хобів але таку плату 100% накосяю ...
Маючи під руками все, починаючи від схеми та прошивки, закінчуючи навіть друкованою платою, накосячить дуже складно))
Ну ось, ще й прошивка. Супутниковий ресивер по простіше прошити )))) Ха, Ви не знаєте наших здібностей ... )))) у сенсі, на косячити
Ахаха, цілком можливо)) У мене до речі теж косяки бувають, іноді роздрукуєш трафарет для виготовлення плати не віддзеркаливши і так її і витруєш. Тільки потім доходить, що зробив ти неправильно
Млинець, вже третій день сиджу в драйві і в ньому антивір постійно попереджає про трояна по два-три файли! ///
Дивно, я як би в основному з планшета сиджу, так що мені не страшно
Добре ..., приємно було поговорити з електронною людиною! ))) Плафон салону напевно теж, аля кінотеатр?! )))
Спасибі, аналогічно) Сміятиметеся, але до освітлення салону і багажника руку навіть не прикладав, хоча для багатьох це перший крок))
Я вже тижнів зо два їжджу, мучаюся без світла в багажнику, усилок зайняв його місце а перемістити ні як )))
Я вже два місяці їжджу без кришки у верхньому бардачку на торпеді. Думав всунути туди навігатор, що виїжджає, але так і не взявся)
Швець без чобіт))) Я навігато до козирка припендюріл і не дзижчу
Справа навіть не в ціні, а в можливості повного припасування алгоритму роботи під себе
там, на мене так логічно, йде три-чотири моргання і потім горить постійно!
Непогано
