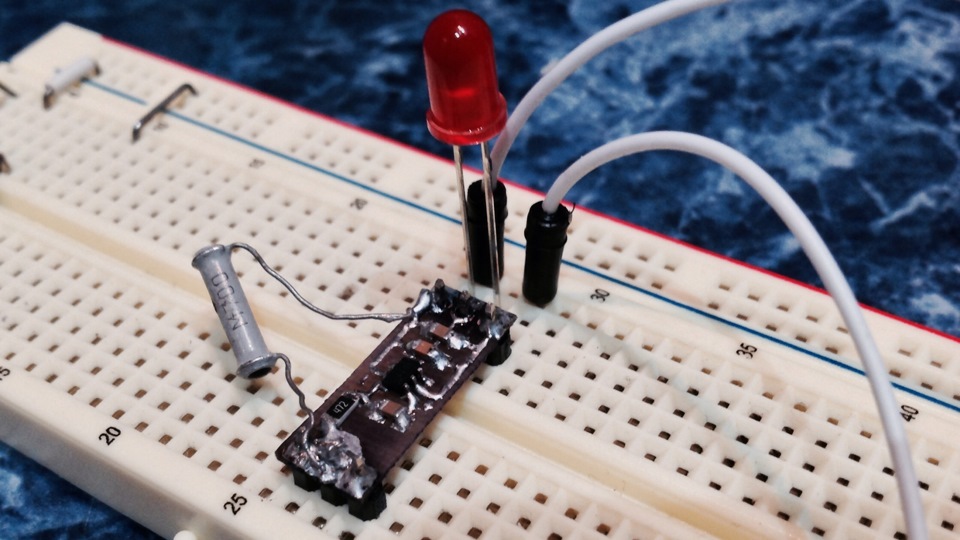

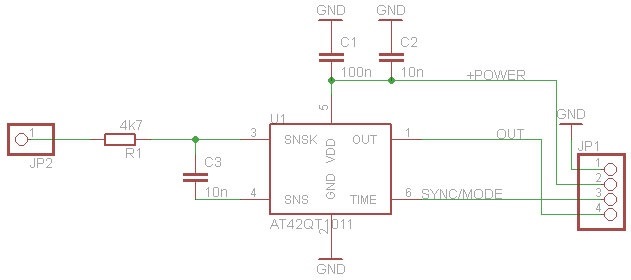

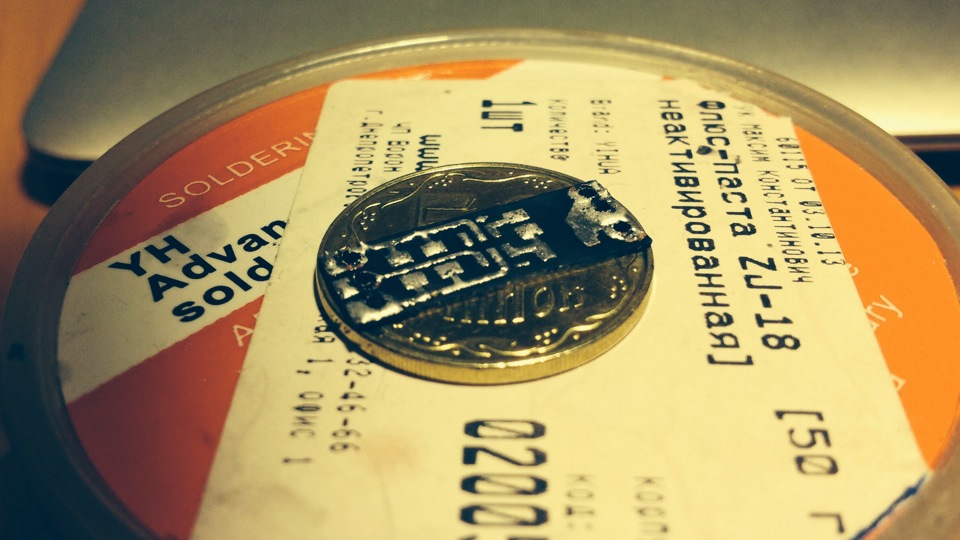

Давно думаємо про впровадження додаткових функцій у салоніавтомобіля. І вічно все втикається в керування. Тобто хочетьсямаксимально зберегти заводський вигляд інтер'єру. Вирішенням цієїпроблеми може бути використання штатних кнопок. Але до них Не таквже й просто підлізти.. Можна звичайно використовувати can-шину, цедосить цікаво, але поки не дуже здійснимо. Atmel Мене ця темамоторошно зацікавила, тому що за допомогою цього сенсора і париелементів обв'язки можна визначати дотики до діелектрика завтовшкипару сантиметрів! На ще більш старанні пошуки цих мікросхем мененаштовхнув vasilii76 І його система відкриттябагажника. Першу тестову плату зібрав за його схемою на основіAT42QT1010 Варто зазначити, що ця мікросхема працює із залипанням, тобто після визначення дотику високий рівень на виході залишаєтьсяще на якийсь час. У документації написано, що менше за хвилину. Умене виходило приблизно півтори. Мені це не дуже сподобалося і явирішив застосувати AT42QT1011. Майже повний аналог, але цьогозалипання немає. Зібрав невелику схемку, приблизно таку. Тільки відантени додав ще конденсатор (у мене 60 пФ, за документацією від 5до 50 пФ) на землю, як того вимагає даташит . І ось яка цікаваштука виходить.
1. Якщо цей конденсатор є, то натискання визначаються чітко. Алепрацює ця справа тільки при повному дотику, тобто навіть черезневелику пластмаску натискання не детектується. Якщо підключитиневелику антену, то дотик також визначається, але після цьогомікросхема залипає на дуже довгий час.

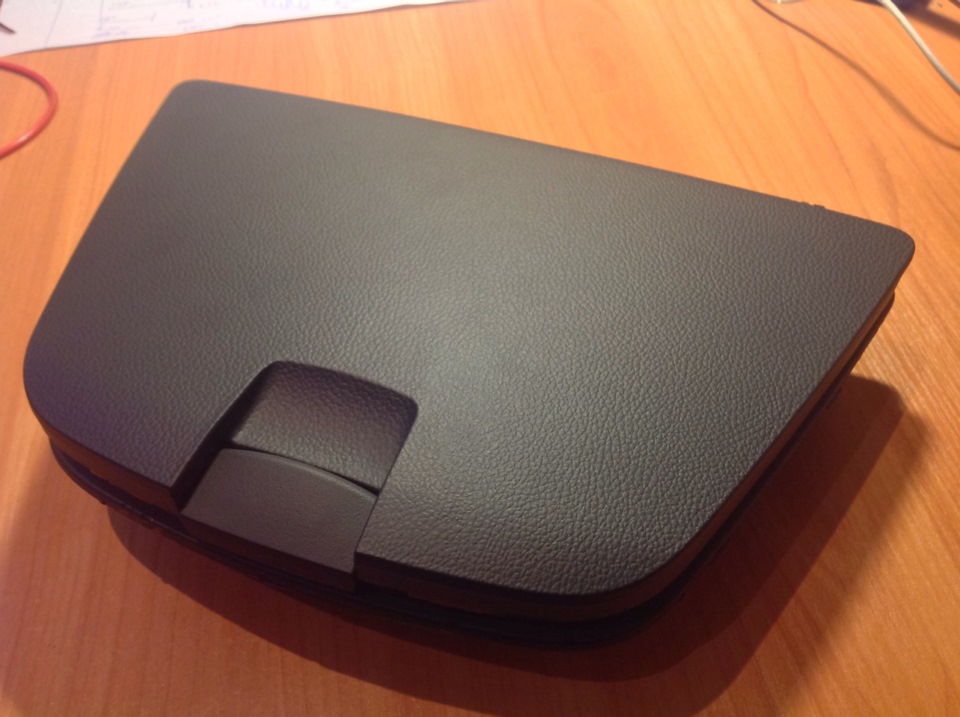

2. Якщо ж конденсатор прибрати, то натискання визначається дуженепогано. Спрацьовує і через пластмасу. Але знову ж таки післяприбирання пальця, харчування на виході залишається. На скільки язрозумів перший варіант підключення все ж таки правильніший, простотреба підбирати номінали всіх ємностей. І тоді все працюватиме яктреба. Ну і як же без короткого відео тестування. До речі, пластмаска, яка використовується у відео, цілком штатна. Це верхнійбардачок на центральній панелі. Була задумка впровадити тудинавігатор, правда поки що повної впевненості у виконанні цієї ідеїнемає. >
Коментарі20
Схема простіше проте, ніж у Василя? А чи не могли б ви в програмі скинути, щоб витравити її і випробувати? і що таке JP 1 і 2?)
Схема і справді простіше, але принципово не відрізняється. JP1 і JP2 — якісь роз'єми, схема з інтернету. назвою www.dropbox.com/s/6askvlepi01mjvy/TS.lay?dl=0Але спринту немає зараз, щоб перевірити, гляньте самі те це чи ні
Дякую, проте це. Скажіть, куди хоча б харчування підвести? На JP 1 тільки на які ніжки? ;) А то в схемотехніці повний нуль. І до яких ніжок світлодіод підключений. Там походу 2 варіанти плати. в одній послідовно, а в іншій паралельно резистори.
На JP1 1 і 2 нога - земля і живлення відповідно. Світлодіод підключається між 4 і 1 ногою JP 1. 3 ногу можна викинути. Всі інші номери ніг підписані біля самої мікросхеми
харчування 5 вольт? або 12? Як то до речі вирішили проблему із залипанням? або взагалі далі експериментів ідея не пішла7
Живлення 5В, вирішив проблему за допомогою мікроконтролера attiny 13 https://megadriver.org/p595496-knopki-v-salone-bez-kolxozinga-cast-2
Якщо чесно, то за схемою не зрозуміло, де стоїть ця сама attiny 13 начебто, що тут. що там. Схема однакова.
Так, схема та ж. Мені просто їх ліньки малювати. Тільки вихід OUT йде не на світлодіод а на ногу тині. І харчування самої мікросхемки береться з ноги тині
Купив я цю мікруху. На яку ніжку Атіні вихід то йде? І харчування мікрухи йде з Атіні з ніжок + 8 нога, - 4? І з яких ніжок в результаті світлодіод підключається?
А ви знаєте, що саму Аттіні треба прошивати? Так що ніжки практично будь-які, а ось значення де вхід, а де вихід треба задати в прошивці.
ну ялинки. що ж раніше, то не сказали. ;)) називається припливли.
Ну це, як на мене, було досить очевидним) З прошивкою я ще допоможу, треба тільки запрограмувати сам мікроконтролер. Можна купити готовий програматор, але на 1 раз можна зібрати щось просте.
Усім хороший Круз. Але те, що місця під додаткові кнопки зовсім не передбачено - це звичайно дуже погано.
Місця повно, але ці кнопки не виглядатимуть
Дуже дивно у тебе веде Qt-шка. У мене чітко все було, руку підніс - спрацювала. Відвів - відпустило. Конденсатор тільки на чутливість тільки впливав, власне, як у ДШ і написано. Але чутливість була висока, тому всіма правдами -Неправдами довелося її ...
Ну от я повністю за вашою схемою зібрав на 1010. У мене затримка була в районі півтори хвилини. Чутливість теж була немаленька, через стіл брало. Трохи тоді не зрозуміло як у вас працює. Адже 1010 йде із залипанням. А у вас відразу відпускає)
сьогодні вдома ще раз гляну. може я й лоханувся. бо купував і тих та інших (1010 і 1011). зробив на одних, схему намалював для інших мікросхем
Особливої різниці в них, як я зрозумів, немає. У мене є невелика ідея, ввечері спробую ще раз
може, наведення які?
Та ось це такий пристрій, в якому будь-яка дрібниця може грати велике значення. По живленню стоять два конденсатори для захисту від перешкод. Доріжки між третьою і четвертою ногою максимально тонкі і короткі як написано в ДШ.
