Доброго дня
Давно мене запитували про можливість встановлення системи індикаціїаварійної зупинки не в стопак, а на поворотники. Виявляється, самийзвичайний контролер з G-сенсором можна переключити в іншийрежим роботи:при звичайному гальмуванні він загорятися і блимати небуде взагалі, а при екстреній зупинці різко блиматиме
< p>

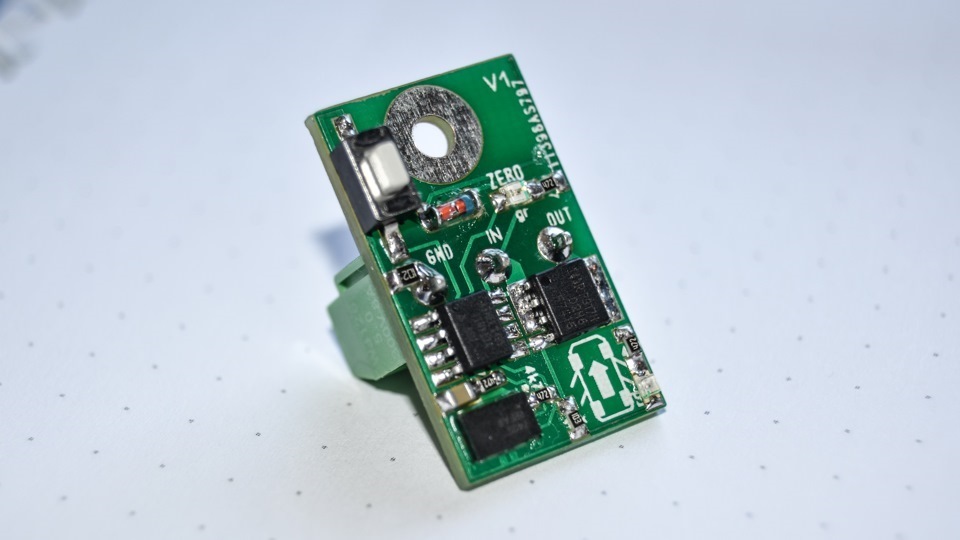

Для встановлення нам знадобиться сам контролер, два діоди по 2А, пара метрів дроту.Установка не дуже складна, весь процес можнаоцінити на наступних фотографіях.

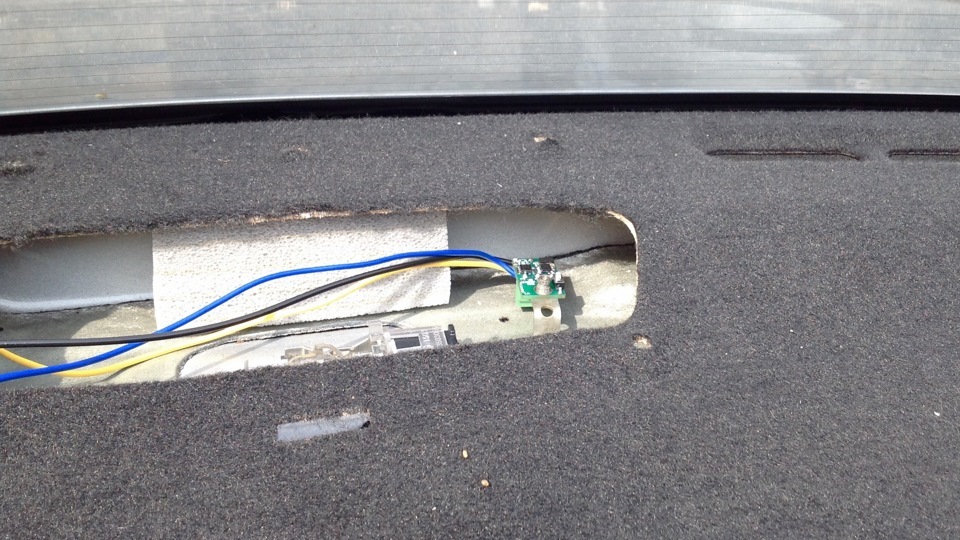

Сам контролер кріпимо, як і минулого разу, за середнім стопаком, удосить зручному місці.Землю підключаємо там же, щоб не тягнутидалеко дріт. У лівому та правому кутку для доступу до проводкифари.З правої сторони достатньо витягнути дві кліпси, з лівої —одна кліпса і гвинт, що прикручує гачок.

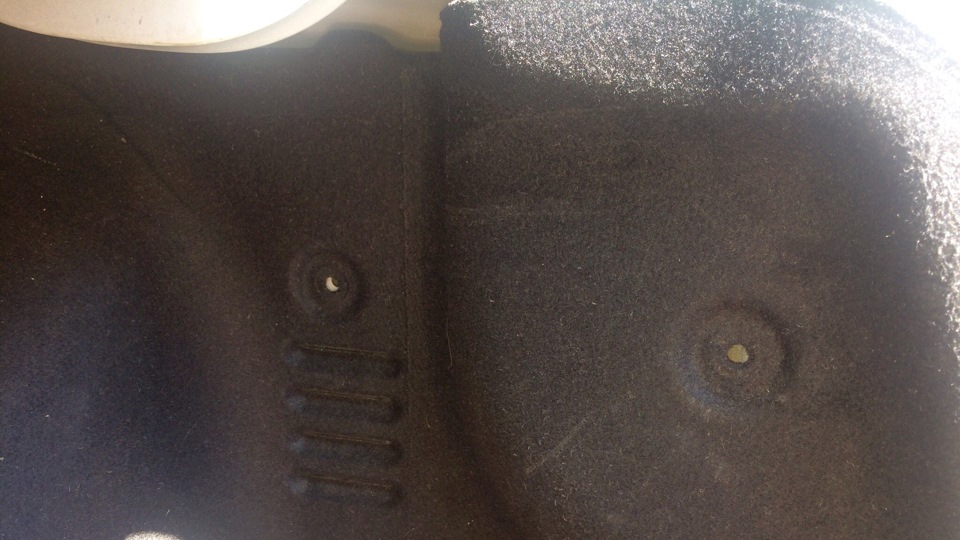

Правий бік

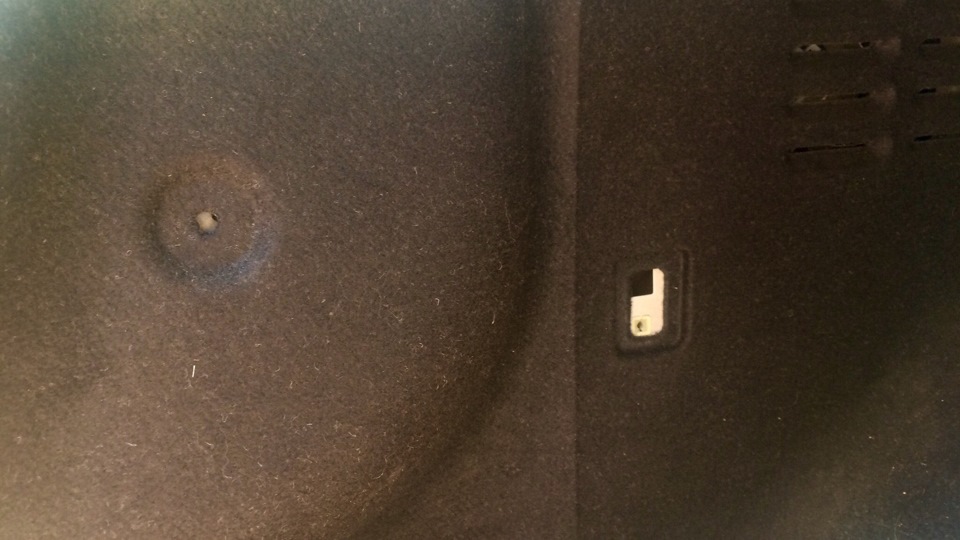

Лівий бік

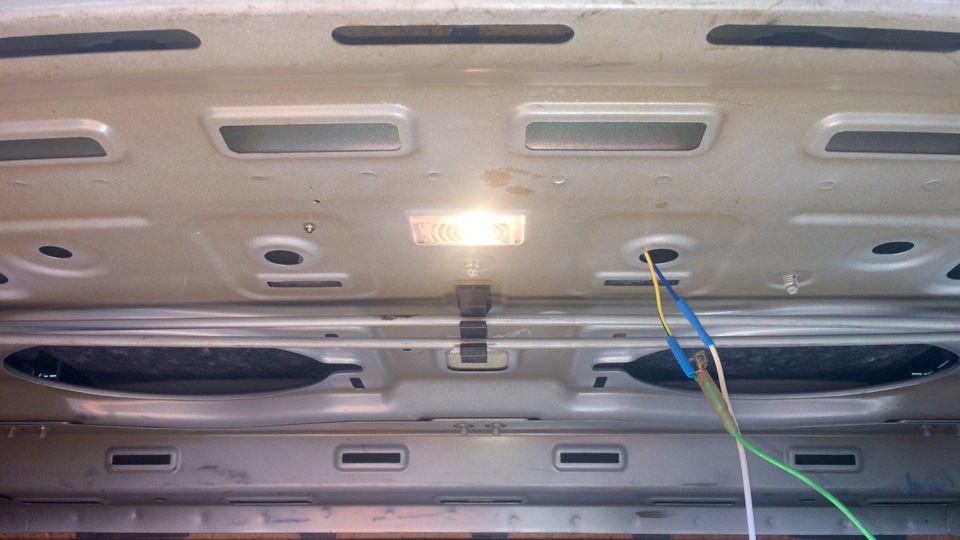

Далі підключаємо два діоди до виходу OUT контролера і пускаємо відних два дроти через дірочку вниз у багажник.
Проводи акуратно розгалужуємо і розводимо до двох фар . У правій талівій фарі підключаємося до жовтих дротів. Колір, певне, відрізняється від складання, оскільки у книзі з електросхемами цідроти були позначені темно-синім. Увага, на фотках показанотестове складання. Я захотів залишити минуле підключення і простовставив дроти в роз'єм. Бажано приєднати їх міцніше тазаізолювати.
Права сторона, від контролера йде помаранчевий провід до жовтогопроводу у фішці
Ліва сторона, від контролера йде жовтий провід до жовтого проводу уфішці
Тепер залишилося лише підключити живлення. Тут є своя хитрість, харчування треба брати від запалювання, т.К. В режимі роботи "протитуманки" у контролера є особливість. Він моргає один раз приподачі харчування, тому воно не повинно з'являтися тільки привключенні стоп-сигналів. Конкретно в Крузі найпростіше взятихарчування в ногах переднього пасажира, як це було зроблено привстановленні контролера на дзеркало. Якщо ж ви їздите з постійновключеними габаритами, то можна підключити плюс до плюсу габаритів, як це зробив я для перевірки.
Перейдемо ж до демонстрації роботи! /p>
Сьогоднішнє відео з підключенням до поворотників. Перший проїздмашини - з активним гальмуванням, другий проїзд - з плавнимзагальним відео роботи на середньому стопаку. > На цьому все, дякую за увагу. Всі питання про вартість задавайте, будь ласка, вособисті повідомлення! Так воно буде швидше для вас і простіше длямене.
Коментарі20
Прям як на BMW і Мерседес
Доброго ранку! Скиньте контакти хочу придбати в Дніпрі.
ціна?
Діоди то зрозуміло навіщо були встановлені, але явно не вистачає ще двох діодів щоб відокремити задні поворотники від решти т.к. мосфет на цій платі довго не протягне якщо підпалюватиме всі поворотники та ще й лампові. Номінальне приблизне навантажен...
У Крузі розділені задні поворотники та передні, при спрацьовуванні контролера на різке гальмування блимають лише задні поворотники
Максим привіт! А підкажіть хочу зробити не на повороти, а задні птф. Підключати також + до птф через діод чи інше?
Так, можна Різниці ніякої, навіть діод не потрібен насправді
Ок, спс! Інсталюватиму
а, я зрозумів!
А якщо такий момент, перед вами загальмує різко авто, і ви захочете об'їхати його зліва уникнувши аварії, а тут включаються у вас аварійка і авто, що їде по лівій смузі, не поступиться вам дорогою, так як він не побачив у вас сигнал лівого повороту, ...
З цього я підключив у середній стоп-сигнал, а це тестове складання - для опису того, що і так можна. Куди саме ставити контролер рішення особисте для кожного
А щоб підключити всі 3 стопаки теж діоди потрібні (стопаки діодні, а не лампові)?
прикольно ззаду дивитися як інші від'їжджаю!
Начебто все нічо але якщо ти перед поворотом такою канітеллю почнеш симафорити то позаду автомобіль, що йде, швидше за все тільки заплутається на заводських швидше за все є прив'язка до поворотника
Саме з цього я залишив на стоп-сигналі. Тут особиста справа кожного
У правильних виробників ця система в базу входить! ))) і паяти нічого не треба!
Правильно, до речі, зроблено)
Чудова, в черговий раз, ідея, а до речі, чи можна реалізувати можливість установки контролера в довільному положенні, а потім прив'язку до горизонту?
У теорії можна і дуже хотілося б, але це не зовсім моє програмне забезпечення. Треба переписувати все з нуля
Це я знаю. Сподіватимемося на краще )
