Усім привіт у моєму бортовичку!
Не багато нудоти з розповіддю про те, з чого все почалося…
А почалося все із заміни звичайного Омегівського керма на кермо зкнопочками.
Був куплений мульти-кермо і природно шлейф до нього. Кнопкам.
Їздив і радів як слон! На скільки ж це зручно, кнопки на кермі:)
І ось одного прекрасного дня, приблизно через півроку, пересталиспочатку працювати кнопки, потім через час сигнал ну і ще через часпідсвічування кнопок. Ну думаю нічи, 250грн вартість шлейфу нарозбиранні, поміняю. Купив ще один шлейф, все працює, але через часвибило помилку по подушці 31 помилка Розібрав кермо, продувконтакти і зібрав назад., вранці сів у машину, завожу, а подушказнову засвітилася. Це була остання крапля терпіння. Тепер почнемо змого процесу вимушеної міри:

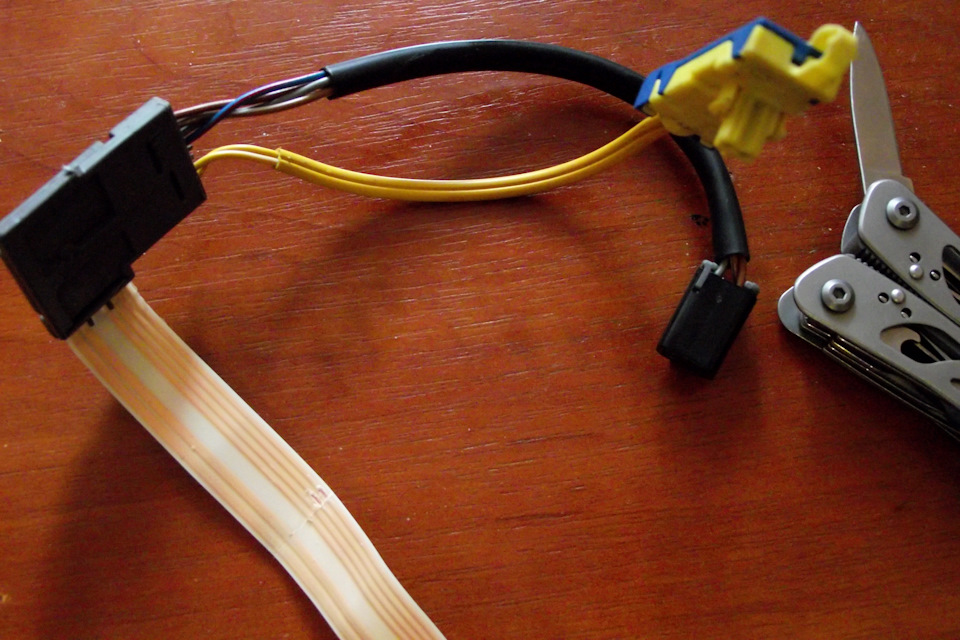

Розібрав найперший шлейф. У ньому виявилася тріщина на згині.

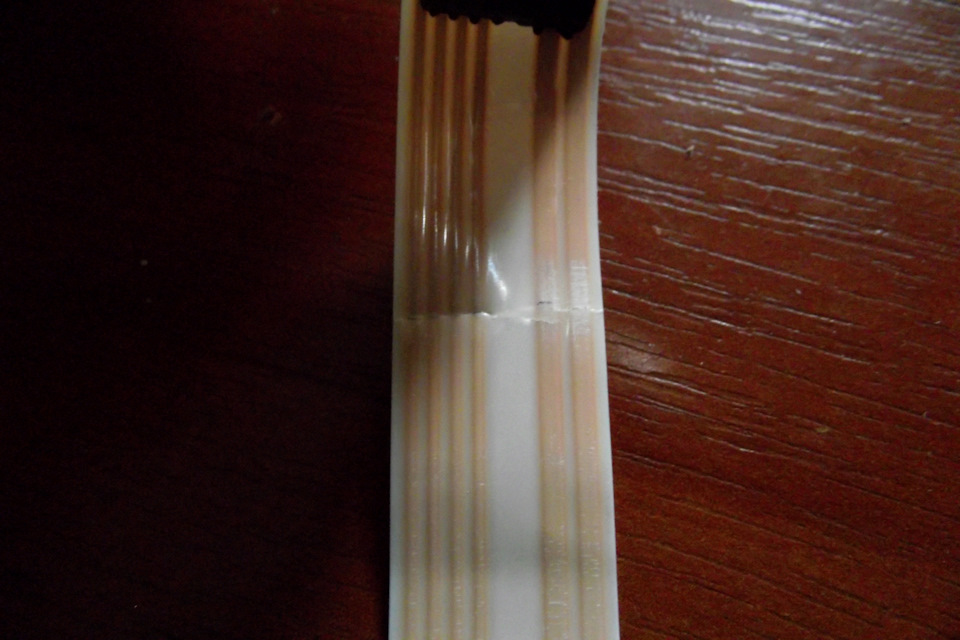

Перелом

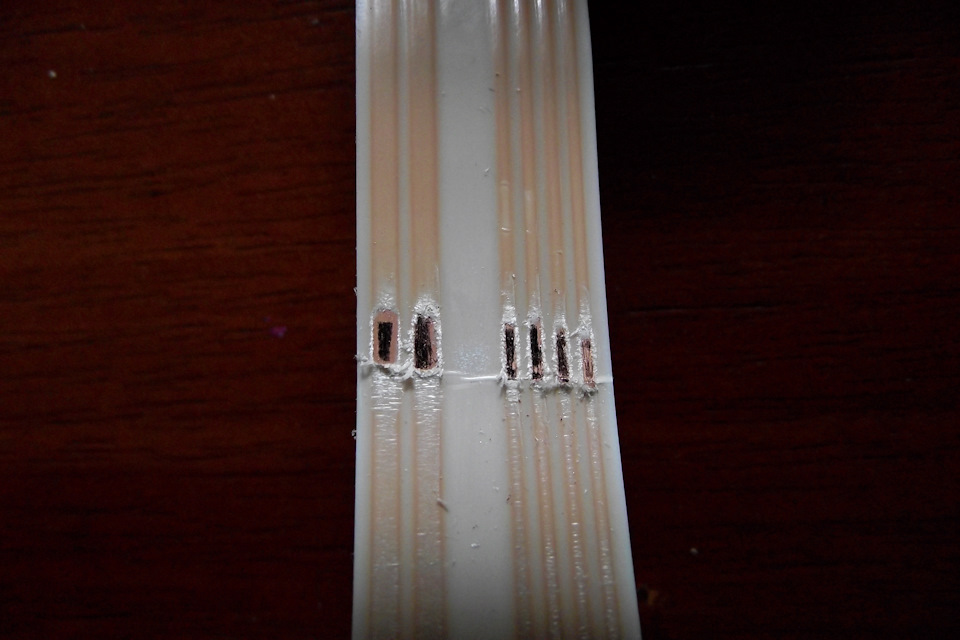

Далі зачистка контактів
Те, чим я зачищав

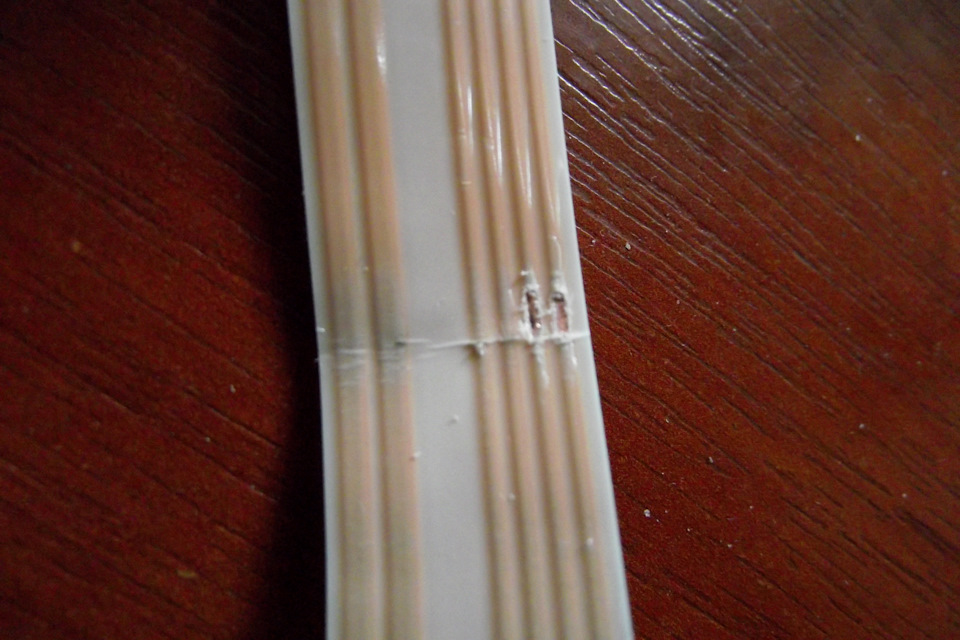

Пробуємо як злазить ізоляція
Зачищати треба дуже добре, щоб нормально залудити контакти!
Далі розрізав шлейф і спаяв його методом накладання, не багатоприхопивши клеєм між собою
Ну і сама спайка
З внутрішньої сторони
З зовнішньої сторони
Перевіряємо тестером на продзвон. Все дзвониться як годиться. Далія задумався, чому не виникає таких проблем у звичайних шлейфах? Взяв шлейф від старого керма і розібрав його. Був звичайноздивований, що змотаний він інакше, а саме чисто по колу, навідміну від шлейфу мульти-керма.
Такого плану було укладено шлейф у мульти-кермі

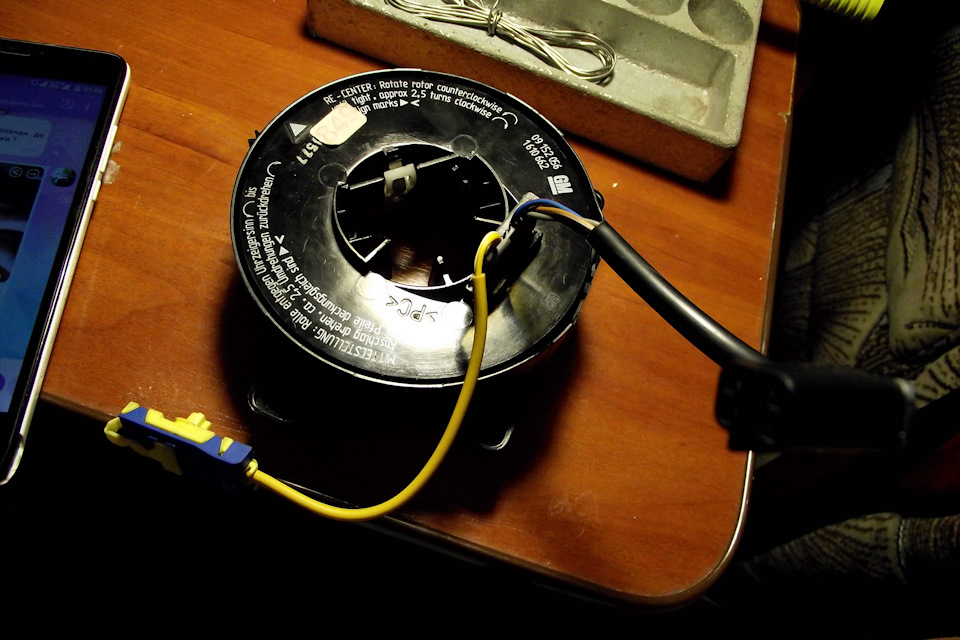

Так укладено у звичайному равлику шлейф
Сподіваюся моя робота пройшла недаремно і відслужить шлейф ще дужедовго!
І сподіваюся, що мій досвід комусь так само допоможе.
<
Всім добра!
UPD.:22.07.19
Равлик працює донині!
