Нещодавно встановлений Ownice C500 підтримує тільки резистивний типзовнішнього управління. Це коли залежно від натиснутої кнопкизмінюється напруга на вході. Протокол спілкування штатної магнітолиз цими кнопочками я торік докладно розбирав, коли впроваджувавблутус.Тоді мені ці знання не знадобилися, а зараз знову сталиактуальними :)
Власне, що зроблено.
1) Відкрив схему Gamma V, змалював звідти вхідний тракт.компонент-в-компонент.
2) Встановлено мікроконтролер, який розшифровуватиме посилку відкерма і перетворюватиме її на напругу.Я поставив Atmega88PA, простотому, що у мене їх невеликі поклади.
> Так як у цьому контролері немає ЦАП, то я його семулював черезШІМ.Робимо несучу ШІМ-а на частоті контролера, вішаємо на вихідRC-фільтр (у моєму випадку 100nF + 10k) і чіпляємо на вхідмагнітолі.
<

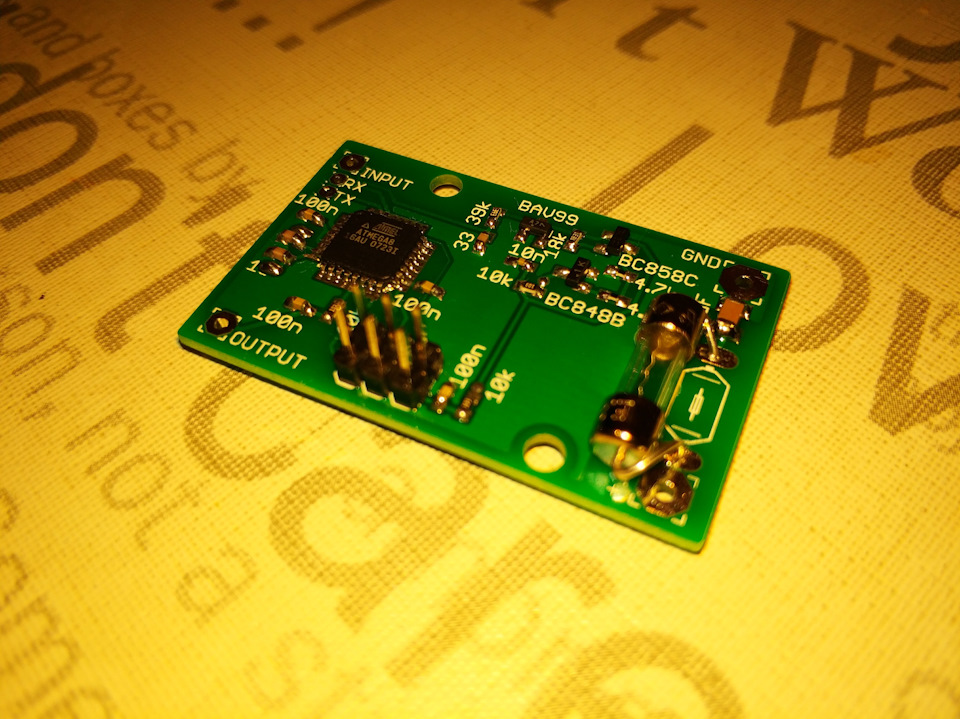

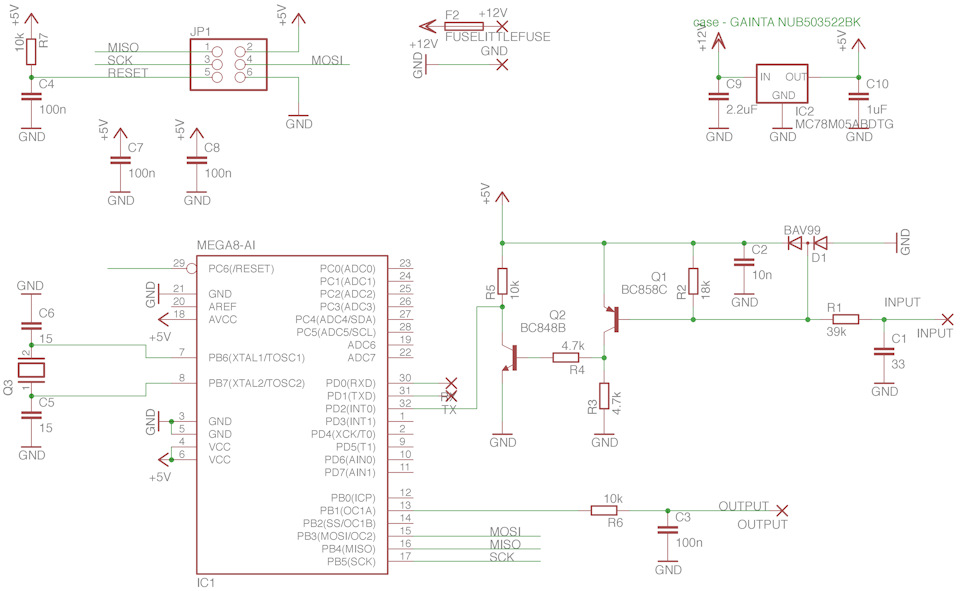

З нюансів - дуже нестабільно працюють кнопки, які на виході дають3В і вище, і на вході Key1 і на вході Key2. Вирішив найпростішимспособом - призначив кнопки рівні від 0.6, 1.2, 1.8, 2.4В.Розпізнаються чітко. Виявив дивну особливість – після першоговключення Ownice C500 з пульта не реагує на перемикання треків, лише на гучність. Але після першого регулювання гучності починаєреагувати на перемикання треків. Не напружує (бо зазвичай гучністькручу відразу при включенні), але цікаво. Ось така схемка пристроювийшла Намалював плату, місяць її китайці робили, розпаяв. Пилимсофт напилком :) Вдало я минулого року зробив емулятор керма, заразстав у нагоді повною мірою

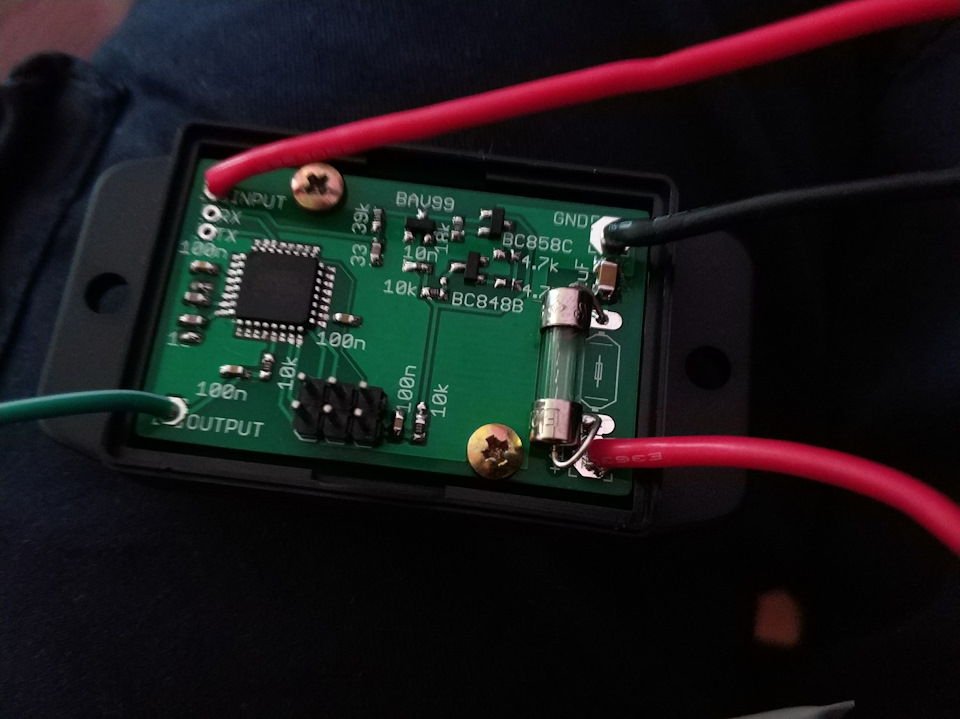

Приміряємо в коробочку (плату під конкретну коробочку робив)

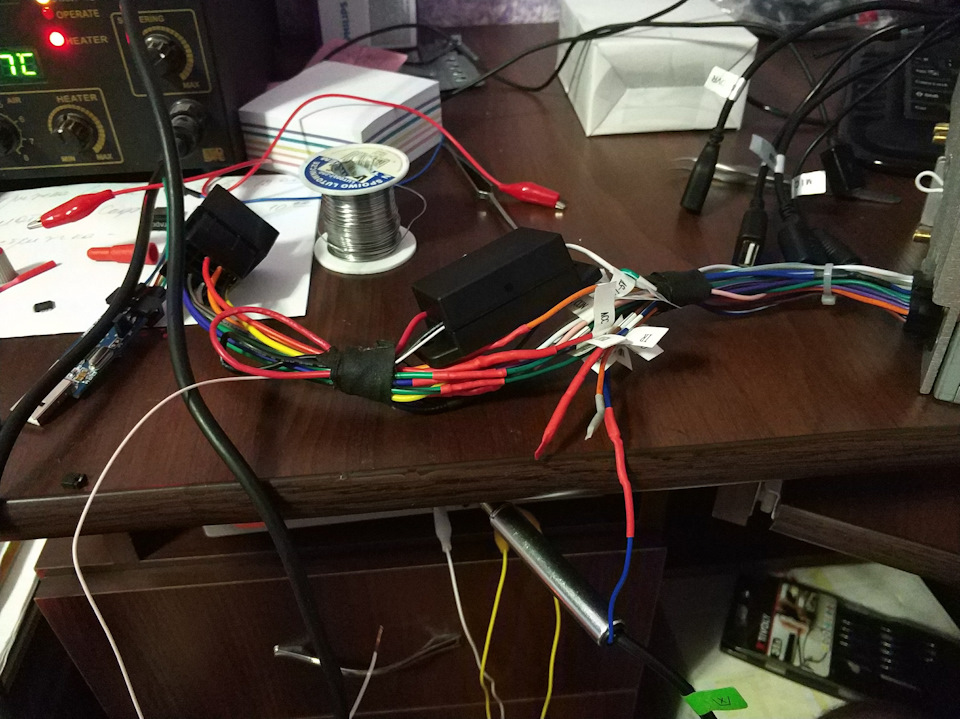

Збираємо в купу і примотуємо до спільного перехідника VAG-Китай

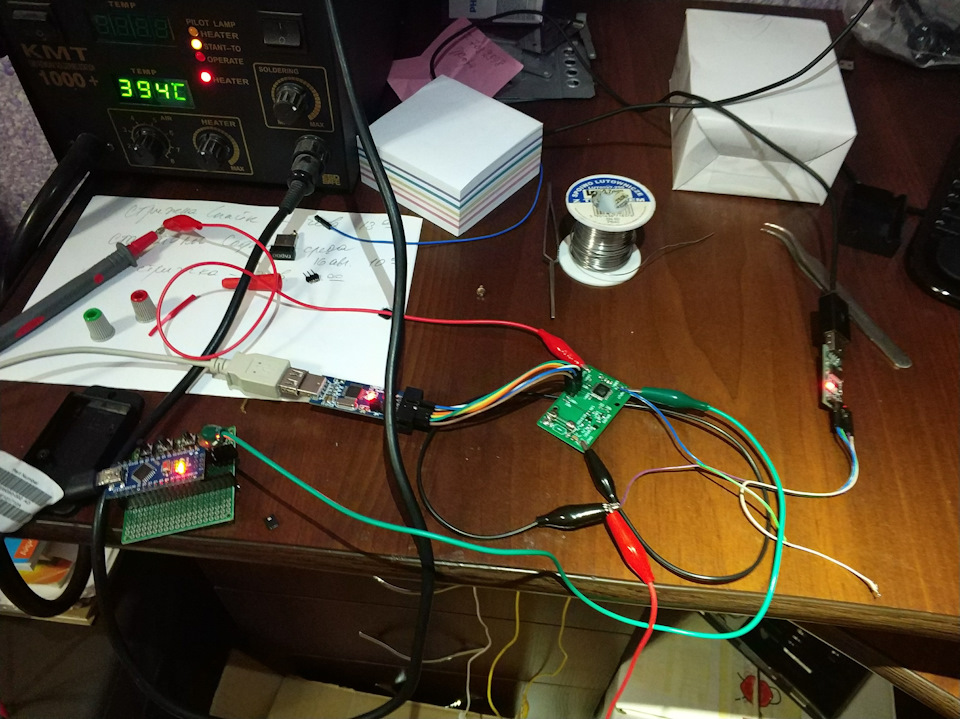

> Ну і ось власне, приблизно так воно працює:
Схожі записи
Трапеція. Ручка бардачка. Роз'єм гальмівних колодок.
Трапеція. Ручка бардачка. Роз'єм гальмівних колодок.
11
Коментарі20
Підскажи плати ще на магнітолу щоб подружити з мультикерм робиш?
День добрий, а з магнітолою Pioneer MVH-A210BT можна подружити цей декодер?
Тільки якщо знайдеться відважна людина, яка дасть мені Піонер для дослідів - я не знаю, як він реагуватиме мою плату, і спробувати нема на чому
Зрозуміло, ну я далеко, можливості дати піонер немає
Доброго дня! Скажіть, а якого порядку опір підтяжки в самій магнітолі на вході кнопок?
10к начебто.
наступний код налагодження відправки назви треків у 3ld шину))))
Привіт. Теж цікавить цей пристрій. І яка ціна питання?
Привіт. Напиши baltazzor - у нього начебто ще не всі плати з останньої партії розпродані
Дякую!
Привіт! У кого можна придбати такий декодер? Дякую!
Привіт. Намагаюся передати господарство baltazzor. Не знаю, чи вигорить і коли.
Треба скупиться деталюхами
Привіт! У мене брат у Києві живе, попрошу оплатити та забрати.
Спробував із підключеною. Трохи натанцювався з бубном. Ставлю в ньому значення 0 - все одно на підключеній 1.5 вольта. Замінив R6 з 10 на 1ком - тоді тільки зміг підібрати. Начебто тепер ОК. А переробити під резистив - для мене дуже сильно складно. Я...
Підібрав - і красень )
Завтра спробую, але як то не подобається так ... Може прикрутити другий адаптер, резистивний? Ваш сигнали кнопок переводить у різні напруги - мій по цих напруг керує піонером. Та й ще знайшов на просторах мережі схожий адаптер. Там у людини шаран. Ал...
Дуже легко цей переробити в резистивний - додати кілька резисторів на виходи і переробити, щоб замість ШІМу перемикалися виходи. Основна частина - це декодування, а вже управління - це дрібниці. І нічого особливо поганого немає в налаштуванні за місц...
Що то не пре мені. OCR1A=170 допомогло. На виході 3.3 вольта.Пробував і стабілізатор 3в. У повітрі при натисканнях 1.47в, 1.73в, 2в, 2.26в. А як підключаю до магнітолі - менше 2 вольт не падає Як розумію не вистачає сили у атмеги. робив для опеля, ре...
Спробуй налаштовувати відразу на підключеному мафоні.
