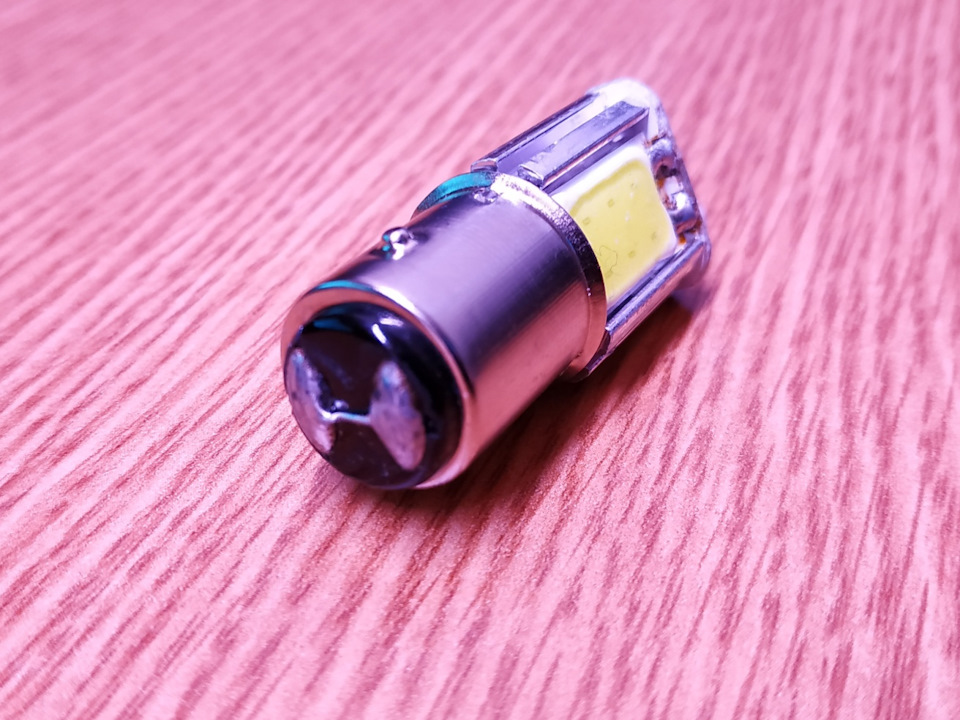

Два роки їздив із припаяною перемичкою на контактах лампи габаритуміж 5 W та 21 W — Габарит як ДХО з китайськими світлодіодами
Виробник заощадили на сірниках — контакти в патроні під другуспіраль є, а у роз'ємі у відповідь контакт і провід відсутній, потрібно або змінювати фішку або додати контакт самостійно.
Два роки тому не було під рукою всіх деталей, вирішив проблемупросто — впаяв перемичку на самих лампах, і їздив з габаритами, щопостійно працюють, на 5W і 21W одночасно, заспокоївши себе щонаступного літа зроблю все по феншу :).< 0 етап активаціїДХО
Куплено в Китаї набір роз'ємів, які повинні були підійти, такожпридбав нові LED лампи.

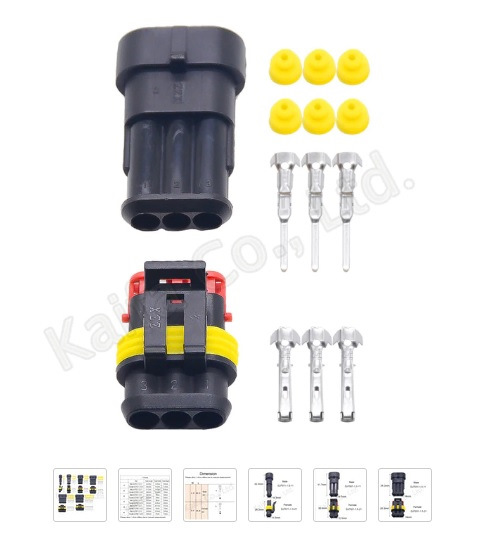

Рознімання

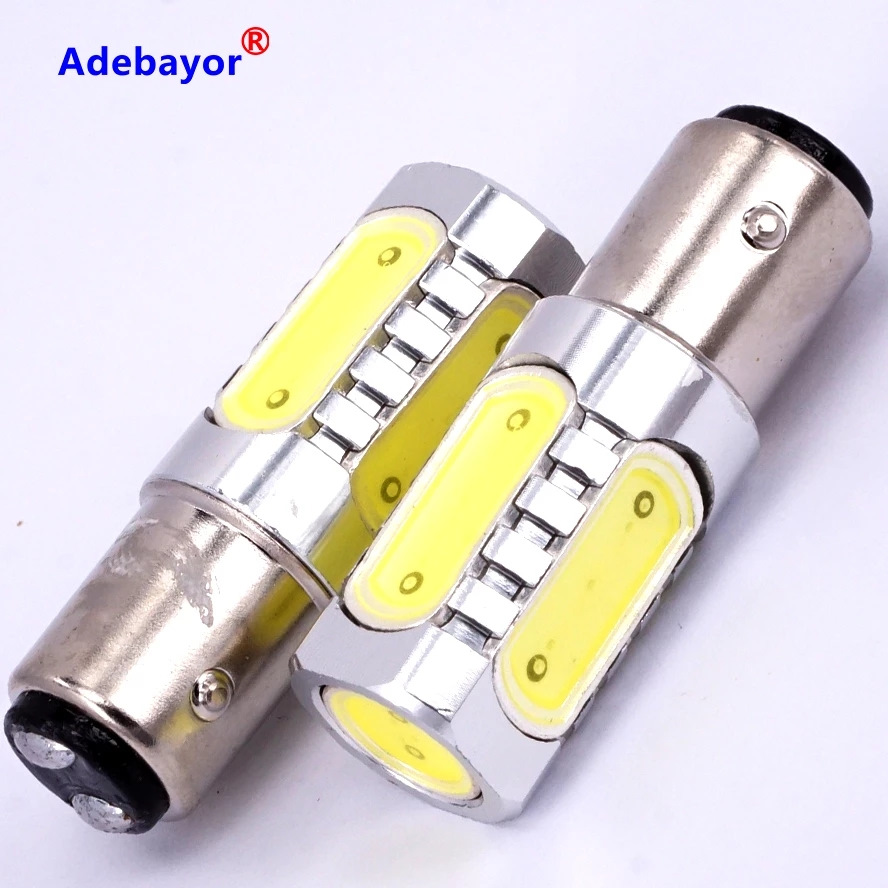

Лампи LED
Все відкладав переробку схеми ДХО, щоб усе було по правильному.
Днями прочитав запис з бортовика: "дХО на Renault KangooФлагманський"
/>
Там же був коментар:
6.19.7 Функціональна електрична схема
У разі їх встановлення денні ходові вогні повинні включатисяавтоматично, коли приведено до положення "включено" органуправління запуском/зупинкою двигуна. Повинна бути забезпеченаможливість приведення в дію та відключення функціонуванняавтоматичного включення денних ходових вогнів без допомогиінструменту.
Денні ходові вогні повинні вимикатися автоматично, коли включаютьсяголовні фари, за винятком тих випадків, коли головні фаривключаються на короткий проміжок часу для сигналізації дляучасників руху.

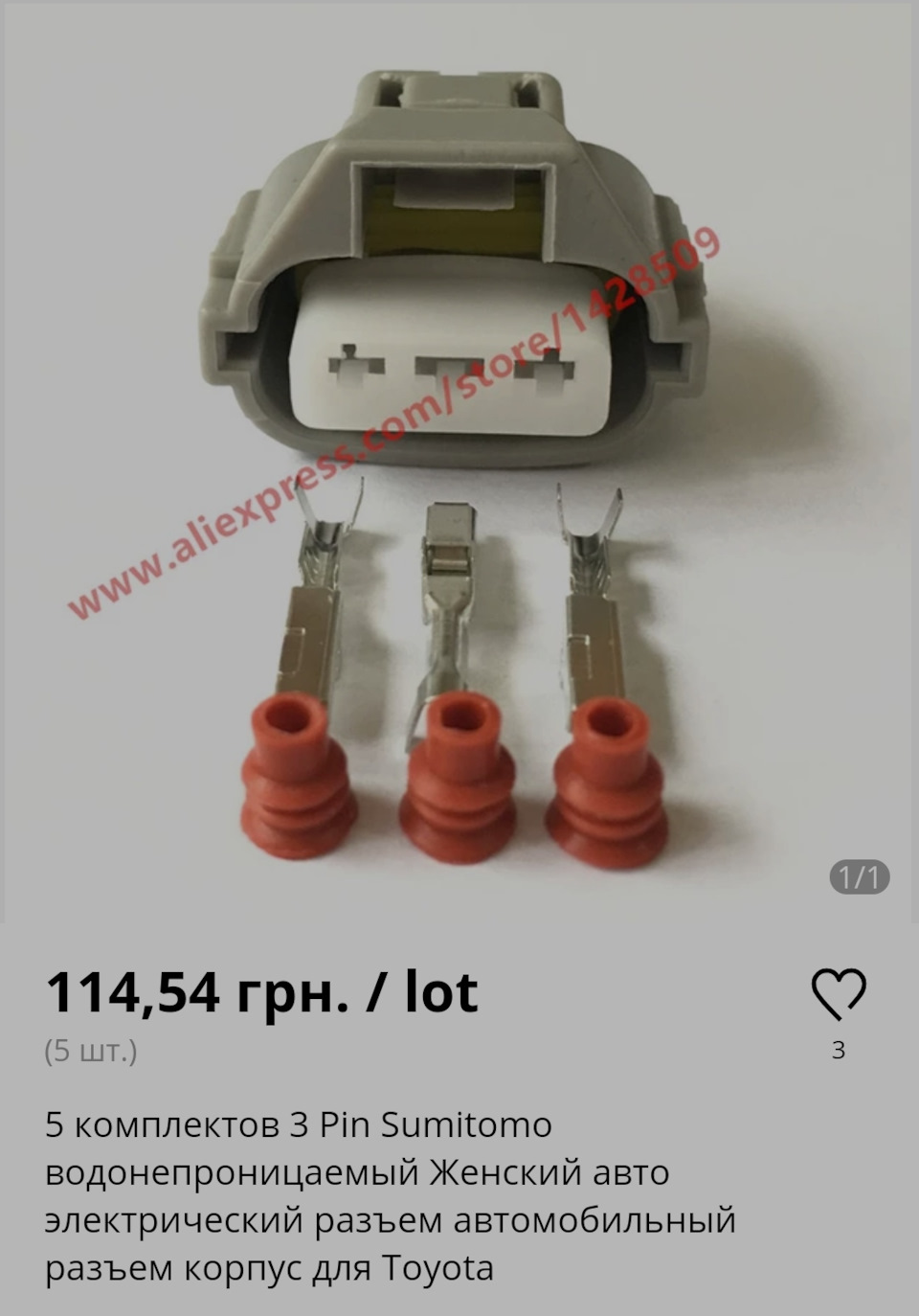

klemma505.ru/product/dj70…gnezdovoj-3-h-kontaktnyj/
Я знайшов в інтернеті оголошення про продаж даних роз'ємів, але восновному з розбірок, і ціна зовсім не маленька, як на мене. Укитайцях ціна більш гуманна, може кому знадобиться. Я сподівався щокуплені мною роз'єми послужать донорами контактів.
Нова LED та третій контакт роз'єму
Для себе вирішив організувати роботу ДХО так:
— використовувати світлоїоди (струм у режимі ДХО як звичайна лампана габариті - до 0, 5 А)
— підключити живлення від гнізда прикурювача або магнітоли (вонипрацюють тільки при включеному запаленні і вже є штатний запобіжнику цьому ланцюгу з великим запасом по струму)
— протягнути кабель з салону до правого переднього габариту
- від габаритів підключити 5 контактне реле обривне живленняДХО
також можливо:
- використовувати плату зниження харчування з 14, 4 В до 12 В дляпродовження життя діодам
— плату підключити через роз'єм (для можливості швидкогодемонтажу), герметичні автомобільні роз'єми
Фільтр для заміни — брав спеціально з планкою, у мене її небуло
Отже при черговій заміні фільтра салону а також заміні наконечниківі стійок стабілізатора, я почав роботи з активації ДХО.
Знявши праве колесо, проклав кабель в арці паралельно трубцізаднього омивача від правої фари до правої стійки дверей.
На правій стійці є пластикова заглушка через неї провід потрапив усалон (не забудьте загерметизувати прохід кабелю через заглушку), далі за шумкою та килимом до центральної панелі та під нею домагнітолі — там використовував кліпси швидкого монтажу. Правоїлампи ДХО захистивши сам провід чорною термоусадкою.
У роз'єми лівої та правої фари додав контакт і провід для другоїнитки розжарення 21W.
провід уклав разом із штатним проведенням за допомогою тканинноїізоленти. Поки все що встиг зробити, руки свербіли все перевірити —з'єднав усі три дроти (плюс від магнітоди і від кожної лампи) іотримав автоматичну роботу нитки ДХО на 21W при включеннізапалювання, тепер використовую автоматичне включення ближньогосвітла по датчику світла. Освітлення вулиці.
Залишилось встановити стабілізатор напруги та реле відключення ДХОпри включенні габаритів.
Продовження слідує…

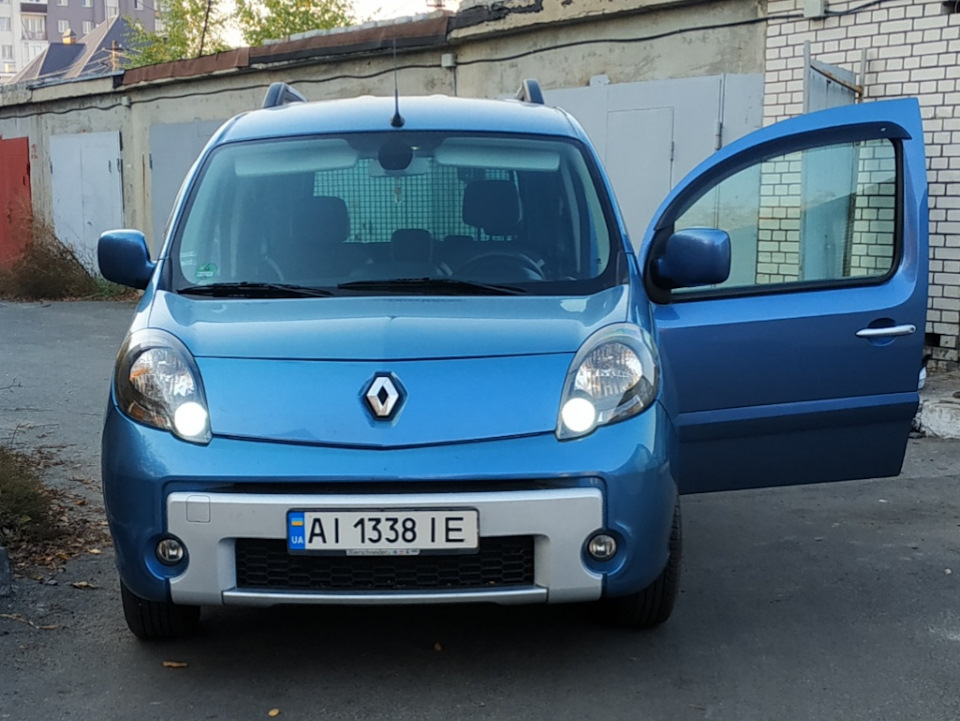

> Працює ДХО, світло вимкнене вручну, щоб показати яскравістьДХО. br/>
Через тиждень можу сказати що зручно, але:
1. Потрібно обов'язково встановити 5-контакне реле дляавтоматичного відключення ДХО при включенні габаритів.
2. Для продовження сорока служби ламп можна встановити реле часу, для затримки увімкнення ходових вогнів наприклад на 12 секунд,
Коментарі15
Я як капіталював двигун, весь передній пластик знімав, то попутно вклав кабель у рідну гофру. Використовував два реле, одне на включення при подачі плюса від запалення, плюс взяв з блоку комутації під капотом, а друге на їхнє відключення при включенн...
Відключення від габаритів не встиг зробити в один день, робив ходову, змінював фільтр салону і займався домашніми справами ще попутно. Перевзуватимуся доставлю реле, також хочу кнопку відключення, що б нічого не світилося при потребі
Як себе такі лампочки показали, теж думаю замовити, і поставити стабілізатор
Без стабілізатора пропрацювали трохи менше 2 років, світять трохи блакитним. Нитка 5 Вт і 21 Вт слабо помітна, потрібно самому міняти опір на нитці 5 Вт
Я свої відразу розібрав і діоди додав, в лід лампа є бік з тим сто напруга проходить з 5w на 21w з усіма глюками, народ пише і габарити самі включаються якщо на стоп натиснути. А якщо діодну розв'язку поставити, то все потім нормально працює
Такі глюки ще не траплялися, але про діоди в курсі, в салоні переробляв освітлення теж ставив діоди, тут ліньки було розбирати, в нові лампи поставив
Я вже думав безпосередньо в проводи діоди поставити, щоб простіше було, як стабілізатор ставитиму то так і зроблю
Ставив на вихід стабілізатор, налаштував на 12.7 вольт, вдома від лабораторника все працювало без питань, а на авто поставив вранці, їздив цілий день і ввечері помітив мерехтіння діодів, виявилося при прогріванні авто ТЕНами йде мерехтіння, видно є п...
Я сам реле часу зібрав на таймері, хочу і на магнітолу, і на ДХО, все ніяк руки не доходять, затримку включення можна міняти самому
Підскажи де купити таку лампу?
avtozvuk.ua/sigma-c6-h11-…0k-cob-25w-2-sht-/p228859 я собі такі купив, у дворі світять дуже пристойно, на машину поки що не поставив
Спасибі!
Пардон, ці лампи через додаток joom можна купити, вводить цоколь і вибираємо зі списку відповідний лот, я собі термоусадку замовив, прийшла за 3 тижні
Я харчування взяв із салоні, у мене LED споживає 0.15 А в режимі ДХО, тому поклав до АСС магнітоли тимчасово, перероблю на прикурювач та окремо кнопку активації біля прикурювача, реле поставлю на відключення ДХО при включенні габаритів, при відключен...
Через тиждень можу сказати що зручно, але1. Потрібно обов'язково встановити 5-контакне реле для автоматичного відключення ДХО при включенні габаритів.2. на парковці зараз темно, а ДХО реально яскраві, фото цього не передає ...
