ШТАТНА СИГНАЛІЗАЦІЯ на ASX

Ну ось нарешті дійшли руки і до свого авто. Сидячи вдома накарантині вирішив активувати приховані функції систем автомобіля, які базуються на зміні даних Variant Coding і CustomizationFunctions в блоці ETACS авто. Для зміни налаштувань Variant Codingі Customization Functions в блоці ETACS авто нам знадобляться двіпрограми - MMCodingWriter і MUT Coding Mitsubishi, Для того щобзлити/записати кодинг (Custom або Variant) у файл (*.kon або *.cuf)використовуємо MMCodingWriter, а редагувати MUT CodingMitsubishi.
MMCodingWriter дозволяє не тільки злити/записати кодинг, аще:задавати інтервал обслуговування, калібрувати датчик положеннякерма, датчик прискорення помилки по блоках і переглядати журналколишніх помилок при пробігу (функція поки працює не на кожномублоці). .su/

Програма MMCodingWriter працює як з J2534 (Pass-Thru), так і зELM327.
Я використовую Mini-VCI J2534<

Запчастини на фото:315233, 998081, 148516

Насамперед почав з активації штатної сигналізації.
На автомобілях Mitsubishi Outlander XL, Outlander III (2013MY), Lancer X та ASX спочатку присутня штатна сигналізація SecurityAlarm, яка деактивована заводом-виробником. Існує можливістьактивації штатної сигналізації в "мозках" автомобіля, причомубазовий функціонал штатної сигналізації не вимагає жоднихдодаткових вкладень та доопрацювань крім самої активації.
* Опис роботи штатної сигналізації:
• постановка на охорону здійснюється шляхом натискання кнопки"Lock" на ключі; зняття з охорони здійснюється шляхом натисканнякнопки "Unlock" на ключі, або шляхом повертання ключа в замкузапалення; спрацювання сигналізації відбувається принесанкціонованому відкритті (не кнопкою "Unlock" на ключі) дверей, багажника і капота - машина починає монотонно сигналити клаксоном іморгати поворотниками.

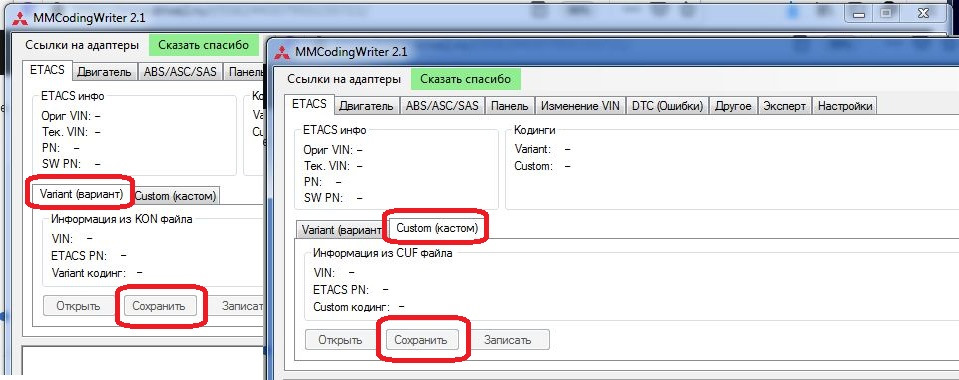

— підключимо адаптер до авто, запускаємо програму MMCodingWriter тазливаємо два файли *.kon (Variant) та *.cuf (Customization)конфігурації блоку ETACS.

— запускаємо програму MUT Coding Mitsubishi і завантажуємо по черзіфайли *.kon та *.cuf які злили з авто, вносимо зміни параметрів тазберігаємо відредаговані файли.

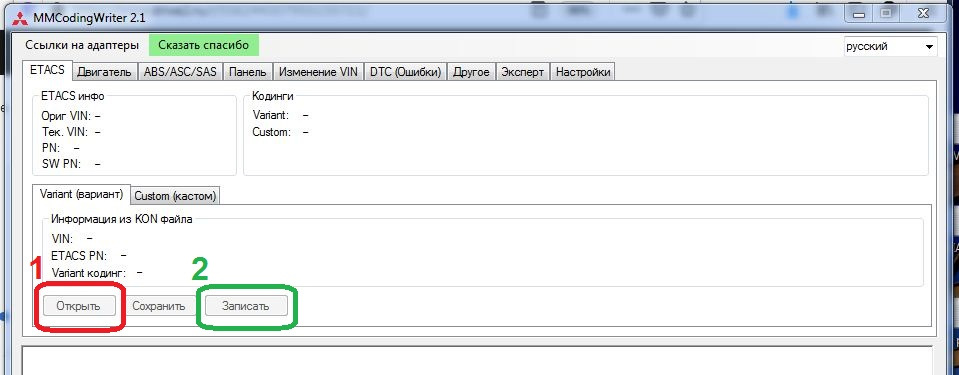

— відредаговані та збережені файли *.kon та *. cuf заливаємо в блокETACS за допомогою програми MMCodingWriter

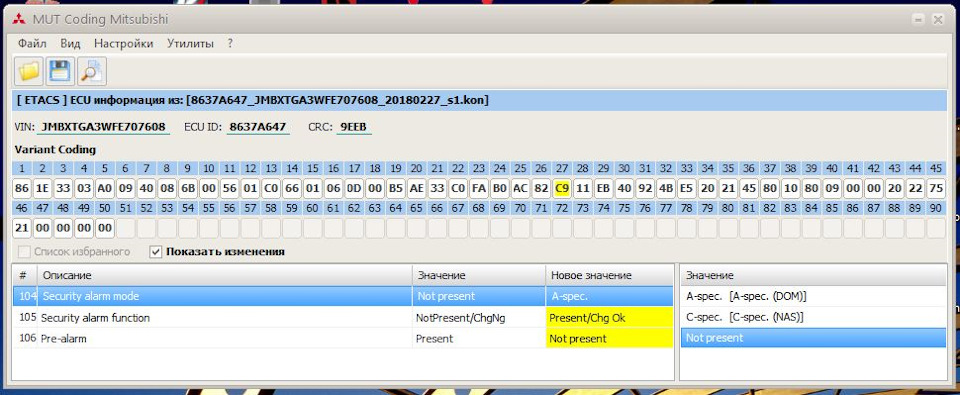

class="c1"> Для активації штатної сигналізації проводимонаступні зміни в Variant Coding блоку управління ETACS:>
• Security alarm mode --> A-Spec. (DOM);
• Security alarm function --> Present (can change);
При необхідності ще можна змінити параметр Pre-alarm
Pre-alarm є опціональним. Суть функції полягає в попередньомуспрацюванні сигналізації (писк приладової панелі і відображення надисплеї БК сигналу спрацювання сигналізації) протягом проміжкучасу, що настроюється. Наприклад, якщо села батарейка в ключі, томожна відчинити двері замком і в період спрацювання попередньоїсигналізації зняти автомобіль з охорони шляхом повороту ключа взамку запалювання., 660116Запчасти на фото:8637A647, 680056, 330340, 660116
Наступним кроком можна включити звукове підтвердженняпостановки/зняття з охорони
Є два варіанти:
1-й, Horn chirp by keyless-ця функція дозволяє до безшумноговаріанту (моргають покажчики поворотів) додати підтвердження звукомклаксона авто, коли відбувається керування замками дверей абоохоронної сигналізації за допомогою системи дистанційного керуваннязамками дверей або системи дистанційного керування замками дверейта запуску двигуна .
Для включення функції Horn chirp by keyless необхідно зробитинаступні зміни в Variant Coding блоків керування ETACS ECU:
— Horn chirp by RKE --> Present (can change).

Запчастини на фото:8637A647, 034009, 660116

А так само в функціях, що настроюються (CustomisationFunction) зробити наступні зміни.
<
Є чотири режими керування підтвердженням звуком:
1. Без функції (за умовчанням).
2. При кожному натисканні кнопки LOCK виконується легкий сигналклаксоном.
3. При подвійному натисканні кнопки LOCK виконується легкий сигналклаксоном.
4. При кожному натисканні кнопки LOCK, але тільки у світлий часдоби здійснюється легкий сигнал клаксоном (по датчику світла привстановленій ручці керування світлом у режимі AUTO). Якщо ручкакерування світлом буде встановлена ​​в положення OFF, то звуковепідтвердження працювати не буде, незалежно від часу доби. На якихвстановлена ​​система KOS (система безключового керуванняавто).
Звукове підтвердження постановки/зняття з охорони здійснюєтьсячерез динамік KOS, який знаходиться в задній частині автомобіля.Вирішується шляхом внесення наступних змін до Variant Coding ETACSECU:
Smart entry system --> Present (Type C)

Запчастини на фото:21000000, 330340, 660116
Після цієї зміни, в Customization Functions з'являється додатковийпункт, що відповідає за налаштування звукового підтвердження BuzzerAswer Back, який налаштовує варіанти спрацювання звуковогопідтвердження KOS:At KOS (тільки при роботі KOS - натискання кнопокна ручках дверей); At Keyless (тільки при роботі KES - натисканнякнопок на ключі);
• At Both (кнопки на ключі, та на ручках).
Запчастини на фото:8637A647
Гучність роботи цього динаміка можна відрегулювати налаштуваннямOuter Buzzer Volume у розділі Customization Functions. Миготінняаварійної сигналізації (поворотів) авто:
Запчасти на фото:8637A647
--------------------------------------------------------------------------------------------------------------------------------------
Тепер встановлюємо кнопку відкриття капота авто. Ця функціядозволить додати ще один рубіж охорони автомобіля під часвикористання штатної охоронної сигналізації, а також попередитьперед початком руху або під час руху про відкритий капот.
реалізації цієї функції є три можливості:
1. Встановити штатний замок капота із вбудованим кінцевиммікроперемикачем.
2. Дооснастити замок капота кінцевим мікроперемикачем.
3. Встановити не штатний кінцевий вимикач або використовуватикінцевий вимикач не штатної сигналізації.
Я не став паритися з пошуком штатного кінцевика замка капота ізастосував кнопку з набору від автосигналізації.

У мене на авто вже з заводу було виведено роз'єм для підключеннякнопки капота. Мені було достатньо встановити саму кнопку іпідключити провід від кнопки до червоного дроту з білою смугоюроз'єму. Деякі труднощі виникнуть за відсутності штатного роз'єму, а відповідно і проводки . І тут необхідно проведення зробитисамому. Для цього потрібно буде прокласти провід від кінцевоговимикача капота до блоку ETACS, контакт 12 роз'єм С-410.

---------------------------------------------------------------------------------------------------------------------------------- -

**Після закриття та постановки автомобіля під охорону штатноїсигналізації, його можна відкрити кількома способами без ключа.Один із способів полягає в просуванні стороннього предмета, дротуабо лінійки під скло або через щілину між дверима та кузовом (попередньо віджавши кут дверей, наприклад, пневмо-подушкою) танатискання на кнопку відкриття, розташовану на водійськихдверях.

>
Для запобігання цьому способу проникнення в автомобіль можнапрограмно відключити кнопку відкриття центрального замку на воєннихдверях.
Для цього необхідно до Variant Coding електронного блоку управлінняETACS ECU внести наступні зміни:
• Dead Lock Operation Customize -> Enabled*
• Door lock system -> Type 5 (E-spec).Запчастини нафото:8637A647, 660116Запчастини на фото:8637A647
* Можна вибрати варіанти спрацювання блокування кнопки відкриттяпо одинарному натисканні кнопки Lock (Ones) та по подвійному(Twice). Також після активації Dead Lock варіант спрацьовуванняможна налаштувати через Customization Functions, де з'явитьсядодатковий пункт налаштування.
---------------------------------------------------------------------------------------------------------------------------------------
І ще за бажання можна встановити автономну сирену таактивувати видачу сигналу ALARM на встановлену сиренусигналізації.< /< /p> b>
Запчастини на фото:8637A647
але для цього потрібно докуповувати та встановлювати блокуправління LIN cutoff control unit і саму сирену
p>
-----------------------------------------------------------------------------------------------------------------------------------------
А також планую встановити датчик удару або мікрохвильовий датчикоб'єму. ===============================================
