Прошу допомоги з кінцевиком пасажирських дверей

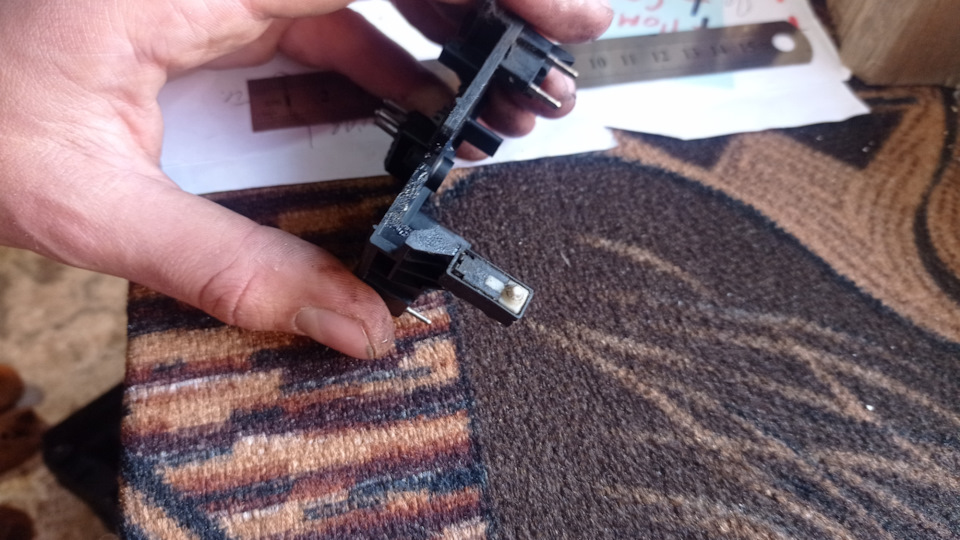

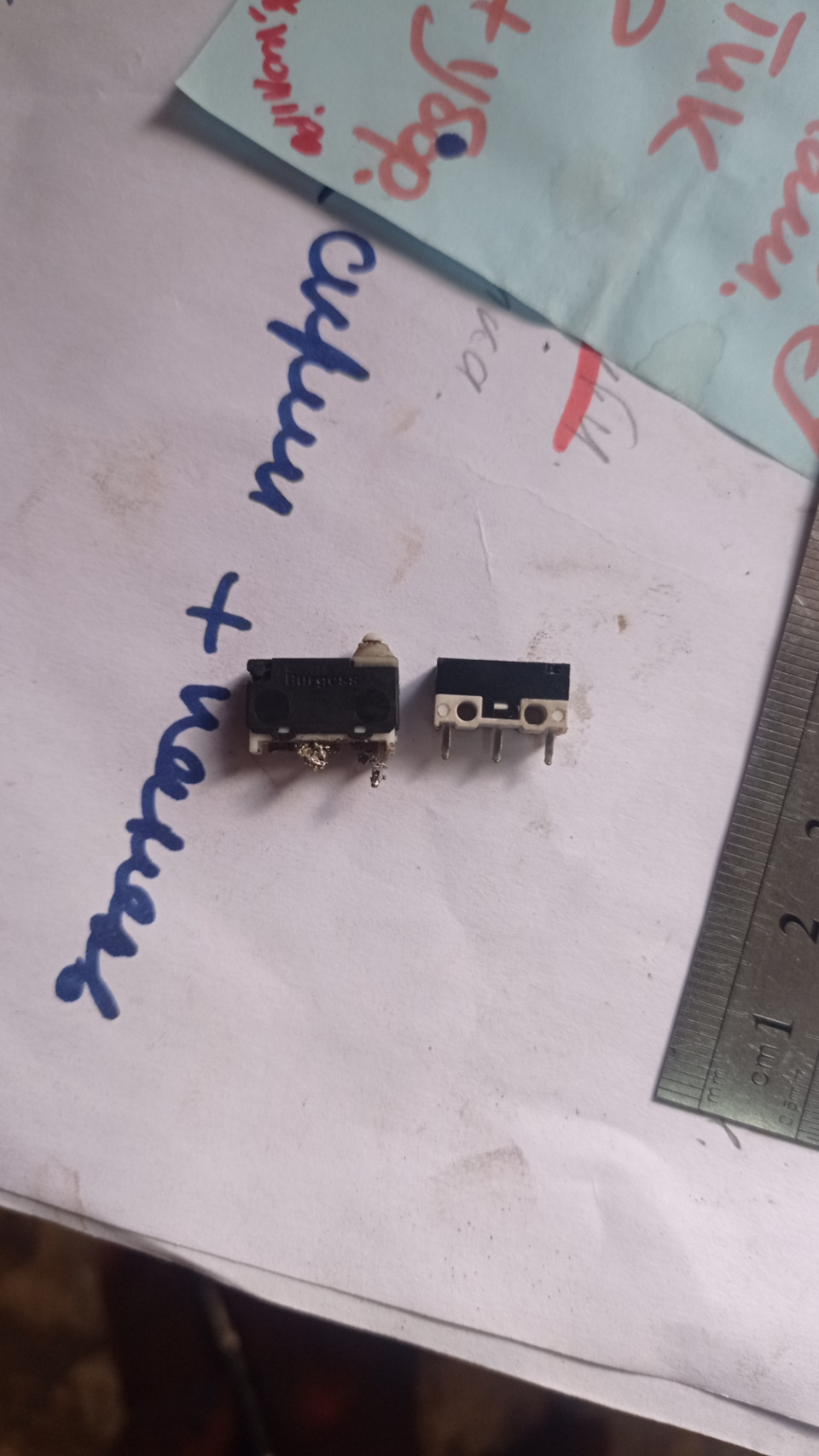

Знову заглючила проводка правої пас. Двері, все розібрав, дроти всеперепаяв, продзвонив, все бл. Працював індикатор відкриття дверей іне загорялося світло в салоні... Зняв замок, розібрав... Діставплату з мікриком... Мікрик клацає, впаяв інший новий. Дверівідкриті іде розмикання ланцюга, і повинен загорятися індикаторвідчинених дверей.У мене він так і не спалахує, в чому може бутипроблема куди копати? Десь читав, що можна перевірити індикаторвідкриття дверей, без участі мікрика, шляхом замикання якихоськонтактів, але не можу знайти.
Коментарі10
А я голову ламав запобіжник цілий лампа теж але світла в салоні як не було так і немає ну тепер все ясно.Тепер зрозумів у чому проблема.

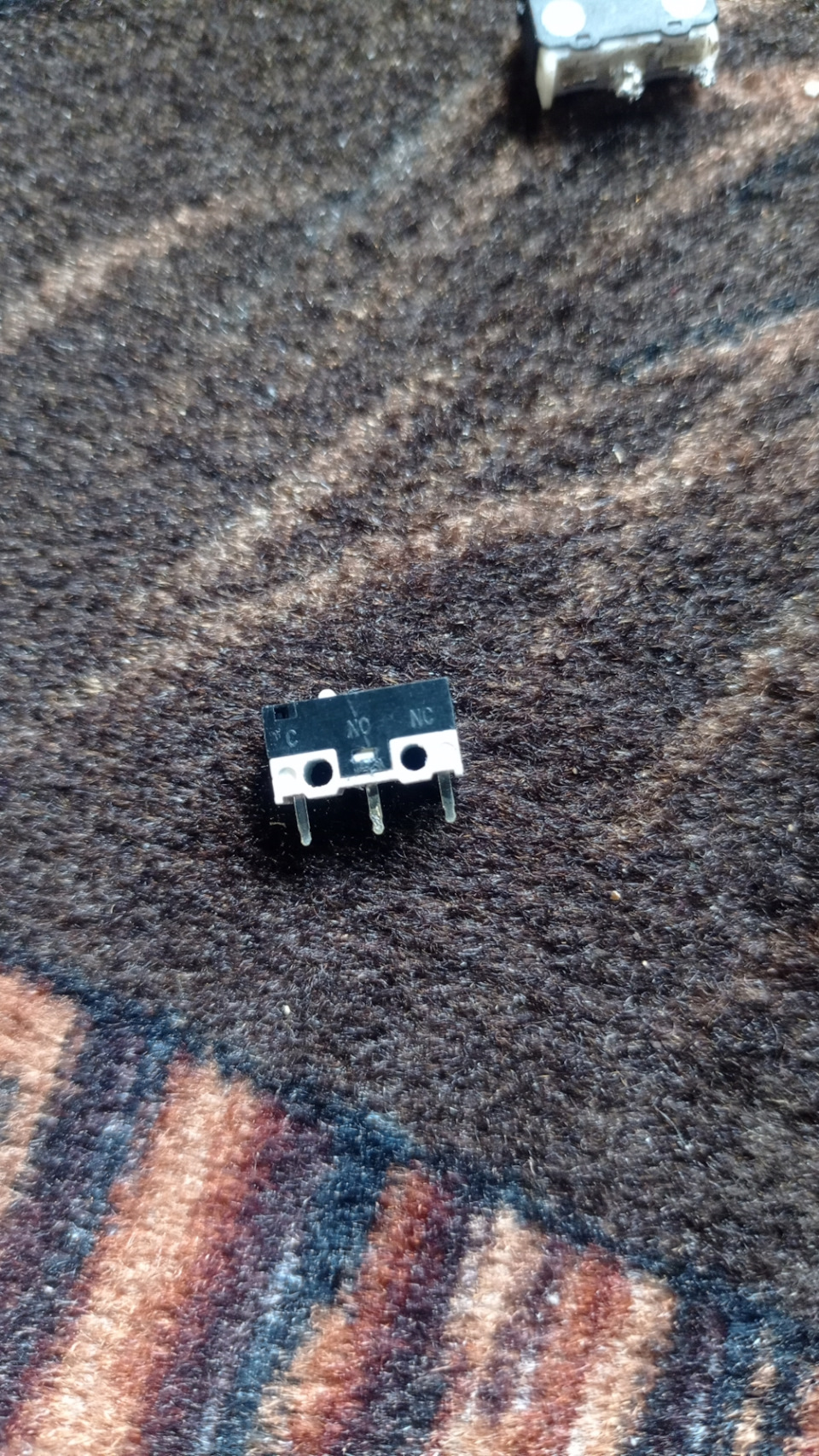

На мікрику C - common (загальний), NC - normal close (нормально замкнутий), NO- normal open (нормально відкритий). Ось тобі треба підпаяти один провід на контакт С, а другий на NO тоді при натисканні на мікрик ланцюг замкнеться. Ну або якщо там навпа...
Я не впевнений на 100%, при закритих дверях він повинен бути розімкнений і замкнутий
Так треба замкнути або розімкнути їх без мікрик, а потім припаяти і все
На мікрик йде 2 контакти, так розумію можна спробувати їх замкнути перемичкою, і повинен загорітися індикатор відчинених дверей?
А до замку йде 4 контакти, 4 дроти червоний - закрити цз, білий - відкрити Цз, коричневий - мабуть загальний 0, і сірий - індикатор відкриття, ось він, я так зрозумів і йде в мікрик
Я так спочатку і припаяв, один до с другий до no немає жодної реакції
Знач навпаки
На різних мікриках можуть не збігатися виходи. Продзвонюйте і порівнюйте.
Мультиметр на допомогу, подзвони контакти кінцівка-кнопки яка на фото, які дзвеніть на розтискання, ті і замикай дроти, як то так
