Світ усім. З моменту як перепаяв проводку в гофрі задніх правихдверей минуло кілька місяців, виявив що вона перестала закриватисяна замок, ну все думаю знову все переламалося.
Підготувався

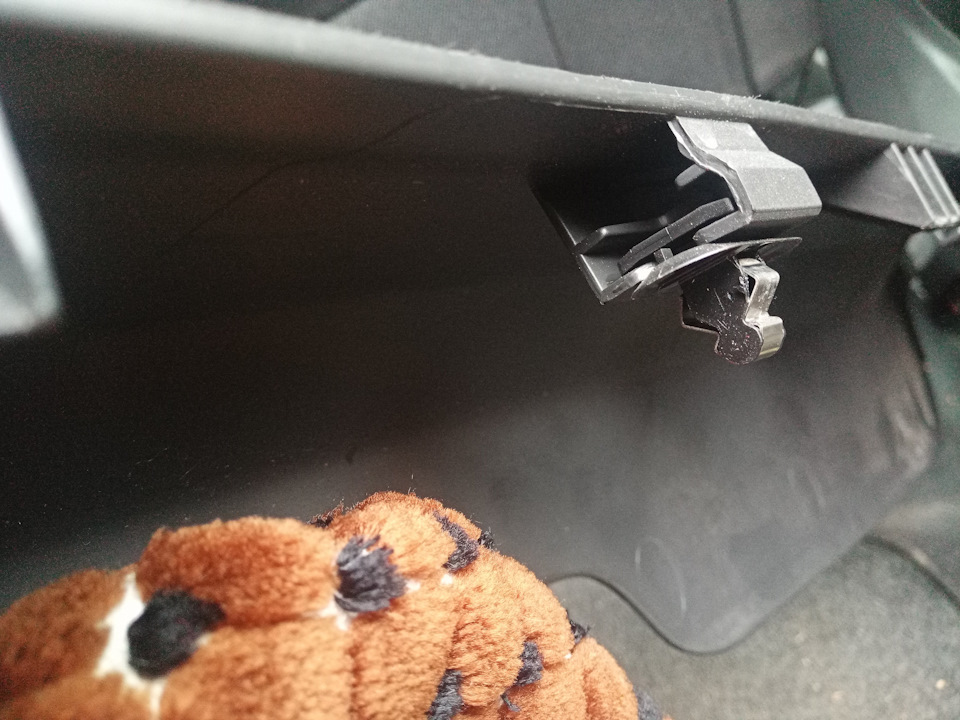

Ось такі кліпси пластикової накладки кабель-каналу порогасалону

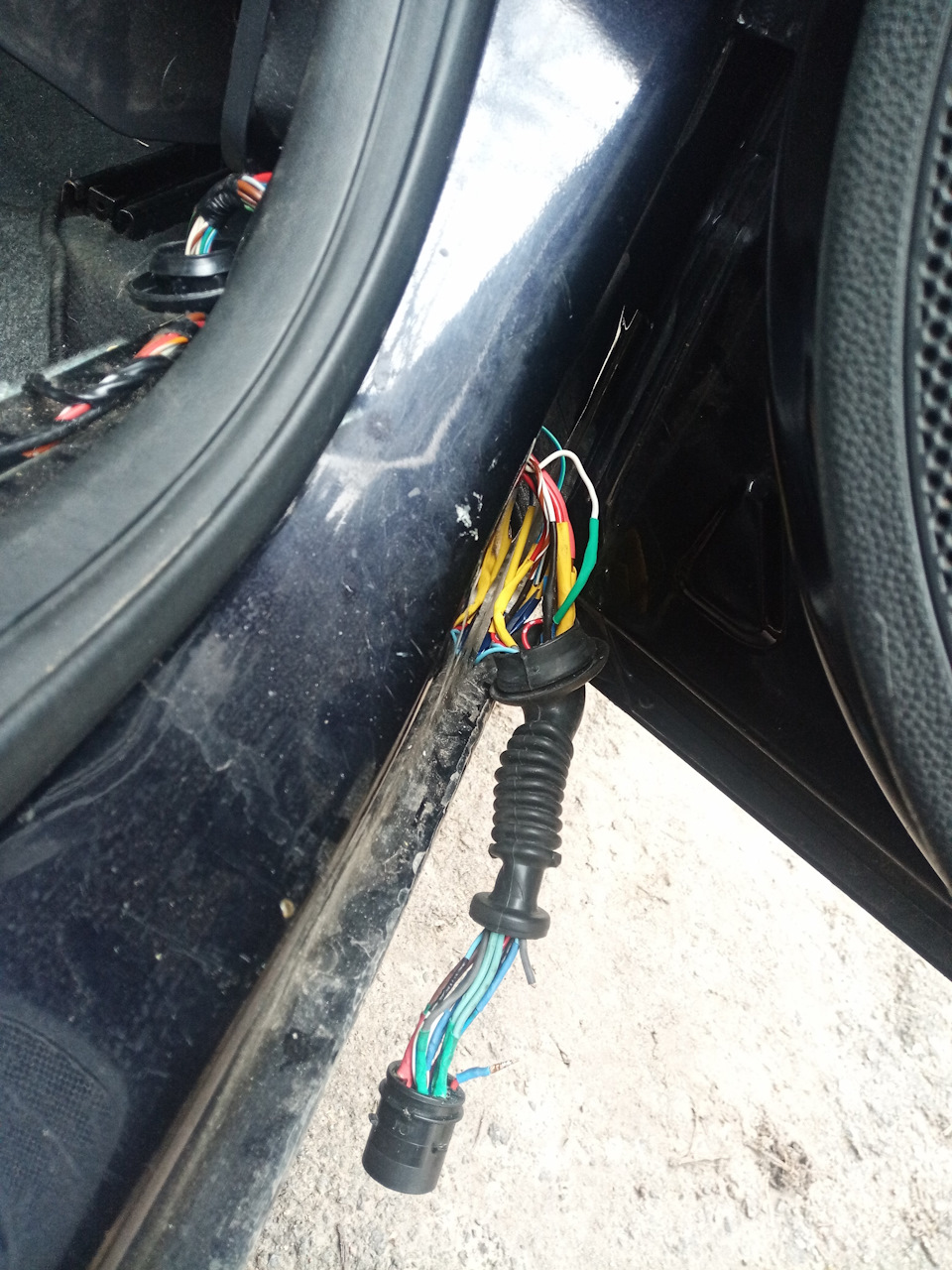

Переломився один провід, 3 pin — червоний (керування замиканнямдверей)
Благо знайшов інформацію, як механічно закрити двері на замок.
Замовив на екзисті нові піни (треба було все-таки хвалений МГТФкабель прикупити, але в наявності не було, а їхати на авторинок небуло можливості).
В У підсумку переробив всього один пін 3. Інші були в порядку.Замокзаробив.Але коли двері відчинені — світло в салоні не загоряється ілампочка відчинених дверей таки не світить теж. Потім підключивоп-ком заради інтересу ... І тут виявилося 2 цікаві речі:1. Непрацює DeadLock мертве блокування (мБ), коли не дає відкрити дверізсередини (як при дитячому блокуванні)
< br> Пише, що МБ ктивна, після 2-х натискань на брелоку, аледвері будь-яку можна відкрити зсередини, і ще цікавий факт того, щопри відкритті одного з дверей - інші двері залишаються зачиненимина замки, а раніше при відкриванні одного з дверей, розблокувалисявсі замки WTF, у чому може проблема МБ, що не працює?
2. І найцікавіше - ще раз підключив опком - при відкритті обохпередніх дверей, блок REC, виміри:видавав все коректно - дверівідкр/закр, підсвічування спрацьовувала. При відкритті проблемноїправої пас. Двері - на оп комі вона в положенні закрито. Привідкритті лівий пас. Двері - оп-ком пише, що відкриті:обидві задніта пасажир! Карле! Як? !
двері ... І зрозумів що туди лазили, причому дуже кустарно всезроблено, на синій ізоленті. Але візуально переломів немає, звук є, замок працює, підсвічування і лампочка на приборці спалахують. Учому може бути проблема глюка датчика відкритих дверей? І чому непрацює МБ?

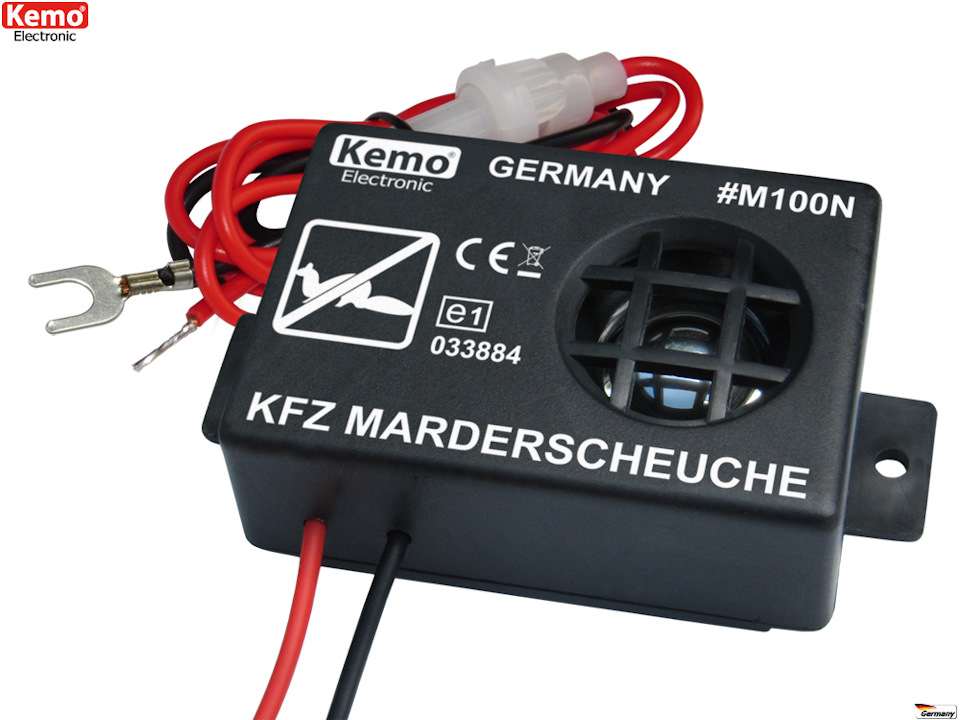

Запарився вже з цією проводкою ... Можливо ліві двері пас. -Перебрати проводку? Але по ній все робоче АПД:ще знайшов біляакумулятора ультразвуковий датчик відлякування куниць? Ось такий, KFZ M100N
Коментарі5
Так у REC йде на кожну двері один кабель який через мікровимикач в замку замикає сигнал на масу, дивлячись як невдало замкнутий переламані кабелю може контакт вигоріти. TIS 2000 саме для пошуку і ремонту.
спробую спочатку перебрати ще гофру з проводами на лівих задніх дверях
У замку є мікрокнопка. Прикол у тому що коли двері відчинені сигнал замикається на масу. При закритих дверях немає сигналу, що рівносильно якщо штекер з дверей відключити. Якщо не працює підсвічування то може вигорів контакт у REC
тобто дроти від дверей приходять в REC?
знайти б їх там
