Всі деталі звичайно купити легко, навіть вже замовив фари.Але! Вінтернеті практично немає схем по встановленню даних фар, а якщо іє то найчастіше для установки топових фар з AFS, А для бич ксенонувони всі різні Відразу скажу, що Ельзи в мене немає, є в друга, вінмені скинув з Ельзи схему, але вона ліва!

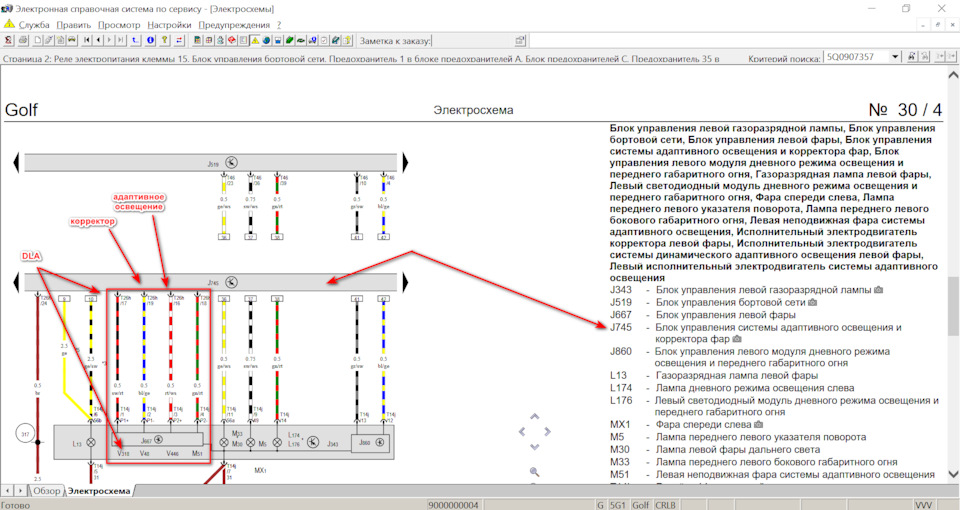

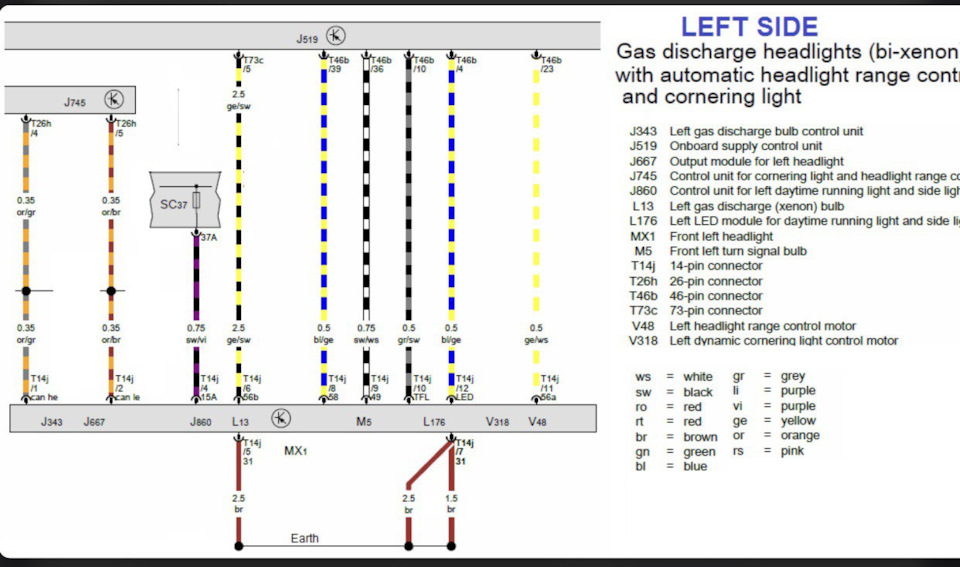

Ось схема яку я отримав від друга, називається вона так:Ксеноновіфари з автоматичним коректором У моїх фар немає адаптивногоосвітлення, як у фар 5G1941033/5G1941034, відповідно я можу зробитивисновок, що схема не підходить, а я нагадаю, що вона з Ельзи! Ярив інтернети, і знайшов ще одну схему. Схема один Ось ця схема, щовже більш підходить для фар.
Але, є як завжди АЛЕ! )

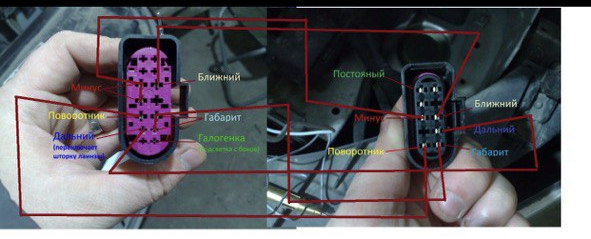

Мені допоміг один драйвівець bambru, який ставив такіж фари. Він мені скинув рукоробні схеми). Що встановлював за схемою2, тобто він фоткав, як запіновував. Ці всі рукоробні схеми, несходяться зі схемами з Ельзи.
Також я знайшов розпинування для фар, але! без коректора фар.

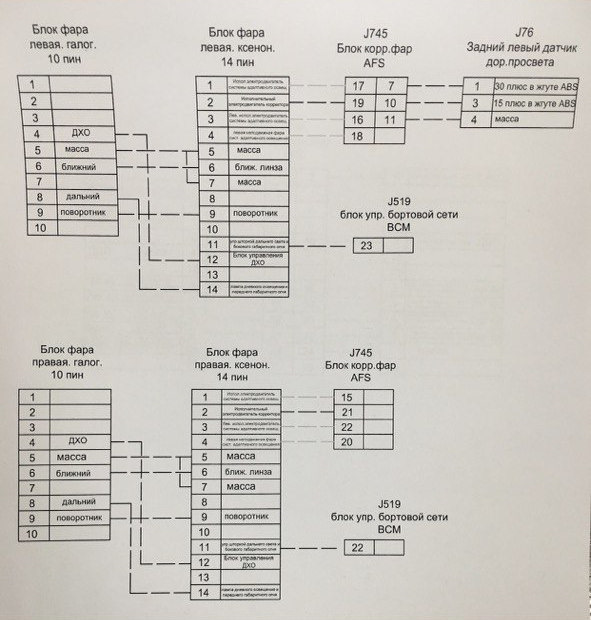

Рспінівка з 10 на 14 пін, без коректора! ))
Короче, я в повному збентеженні! І не знаю що робити. Логічнавідповідь — заплати, щоб тобі все зробили і не парься, згоден, алея хочу розробитись і зробити сам, бо справа принципу :)
Може у когось є 100% робоча схема розпинування для переходу згалогену на ксенон. Буду дуже вдячний. Друге питання:На скільки язрозумів зі схем, то галогени підключені до BCM. А якщо є коректор, то потрібно з BCM витягувати та підключати до коректора? Чизалишається як є, але просто додається провід від фари докоректора?
Важливе питання! До чого повинен підключатися сам 5Q0907357коректор? Він же має запитуватись звідкись. Схему як вінпідключається і до чого, я не знайшов.
Точно є схема підключення датчика положення кузова до коректора, акуди сам коректор підключається до гейту або до BCM немає. Хоча єна схемі номер 3, він підключається до ГЕЙТУ. Чи так це? Чи це дляпідключення блоку AFS?
3. Питання щодо проведення. На Алі продається готове проведення дляфар з AFS. www.aliexpress.com/item/1…t.0.0.7a2138da3yVI8h∓mp=1
Але ж у мене немає AFS, відповідно, навіщо мені вона.
Є другий варіант, це перехідники з 10 на 14 з додатковимипроводами. І третій варіант - Це купити 14 пін і перепинати мій 10пін галоген в 14 ксенон. Але для цього потрібна точна 300% схема.Схеми є вищими, але всі різні і яка саме правильна я хз.
Коротше, прошу допомоги! У кого є точна схема по встановленню таперепинуванню?
Дякую за раніше.
писи:Не пишіть, варіанти типу — Краще ОСРАМ постав і не парься, заплати щоб зробили і т.Д. .
Коментарі18
Підключення відбувається за схемою фла, тому шторка далекого світла управляється блоком бцм, блок 55 коректора підключається до фар і гейту ( Кан екстендет). Проведення від галогену можна використовувати, але туди потрібно закидати дроти з коректора....
Дякую за відповідь. У мене на галогенах 8 пінів задіяно наскільки я зрозумів через ФЛА (в моїй машині є ФЛА). Відповідно, якщо я знайду схему підключення галогенів з ФЛА, то буде простіше. Схему 55 блоку киньте пліз.
Фла без ксенону немає, фла це управління далеким світлом
Не зовсім зрозумів чому ФЛА без ксенону немає? У мене ж ФЛА стоїть. Саме перемикає далекий.
Фла це автоматичне управління дальнім світлом (вкл коли на трасі порожньо/викл коли він бачить зустрічку) Ніколи не стикався, щоб фла був в галогені
У муня стоїть. Камера в дзеркалі заднього виду.
У будь-якого ксенону, навіть бич, є автокоректор.)))) Тому тобі потрібно ставити блок автокоректора номер 55 з діагностики, а в схемах J745. Як не крути, а доведеться додатково робити проводку між фарами і додатковим блоком коректора за схемою на пер...
Найпростіший ксенон найскладніше ставити, проводів дуже багато))адаптивний простіше буде ))але плюс був коли переходив на адаптив)проводом з лишком вистачило)ставив не сам тому що теж робочих схем тоді не знайшов)другий раз на адаптив вже сам перепинав))
та там головне зрозуміти де габарит, поворот і ближній далекий а далі розберешся, та й кодування потрібні будуть, я спочатку підключав фари коли ставив від Ерки, без протягу додаткової проводки, а потім вже через місяць простягав недостатнє
У мене без адаптивного та автокоректора
superetka.com/elsa/?marke…r=slp&dokument_id=3382521Схема з етки у тебе правильна, у мене рідні фари були також підключені. шиною. Або підключати за колгоспним варіантом без блоку. офс і автокоректора.
А перехід із звичайного ксенону з фла на ксенон з фла і однією діодною дужкою, занадто нудно?
Потрібно точно тягнути дроти для кан шини. Я б відразу з діодною дужкою ставив.
Спасибі. Цікава Ельза онлайн. Питання, а чому немає схеми для галогену? Можна не десь знайти?
Іноді потрібно різні роки вибирати, тоді можуть з'являтися нові схеми. Але найкращий варіант - це завантажити віртуальну машину з ялинкою, там будуть усі схеми до 2016 року.
Потрібно буде поколупати щоб знайти схему галогену і від неї вже танцювати. Так як у мене зараз 8 проводів на галогені. Потрібно зрозуміти який куди
Галогенові фари знаходяться в розділі Базова комплектаціяsuperetka.com/elsa/?marke…ument_id=5695902#id114009
Але щось не сходиться) У мене 10 пін не використовується, а у схемі використовується! че за марення?))
