Мій чорний ящик

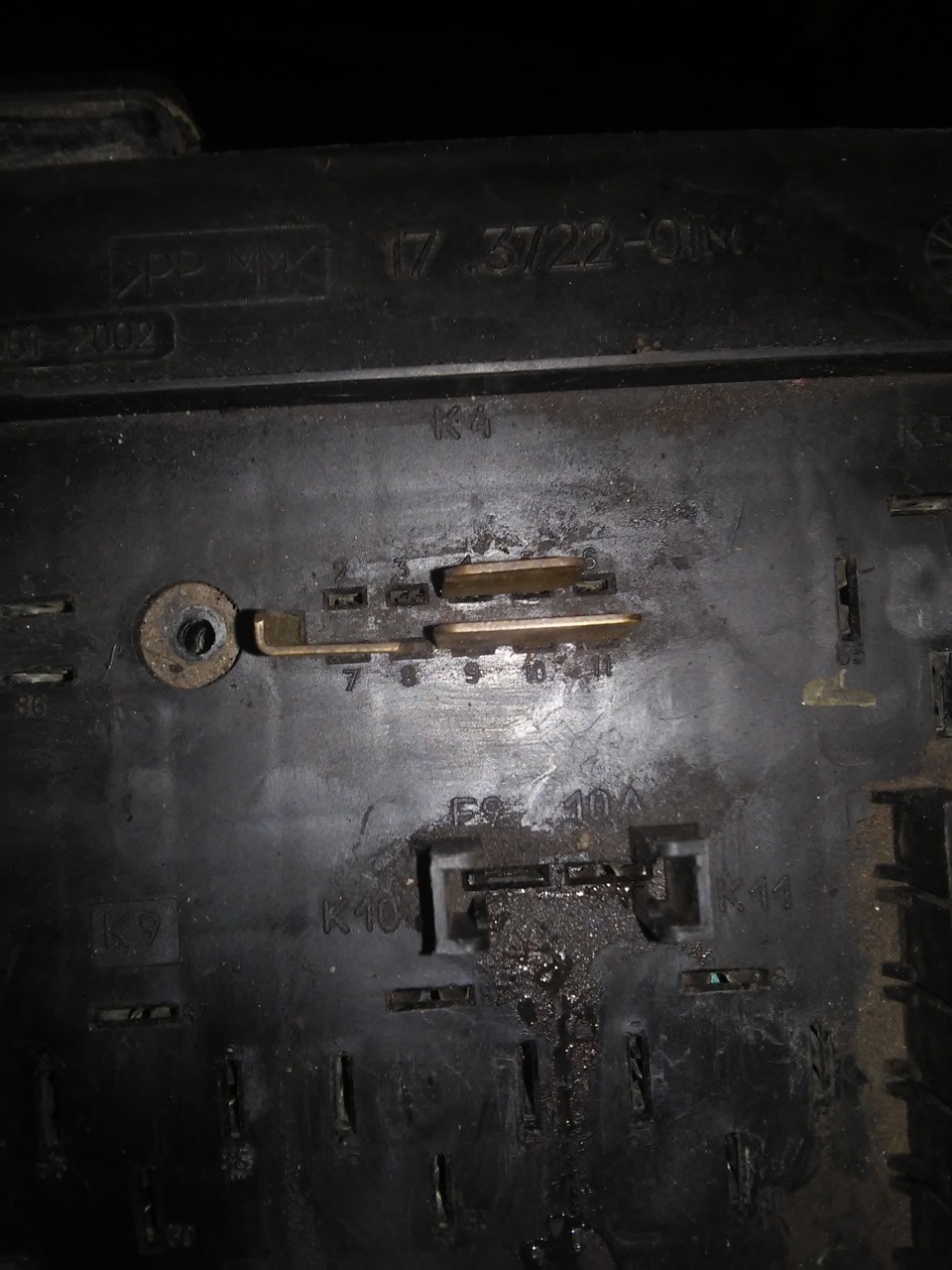

Кришка блоку природно відламана, і просто його накривала якпарасольку. Як із заводу Розібрав я його при цьому ні чорта в цьомуне розуміючи... Думав зараз побачу доріжку оплавлену і її проводомвідновлю. Плутати плюс з мінусом, я трохи прозрів коли побачивплату.
Фото як тільки зняв за втикав зробити але повірте на слововиглядало страшно.

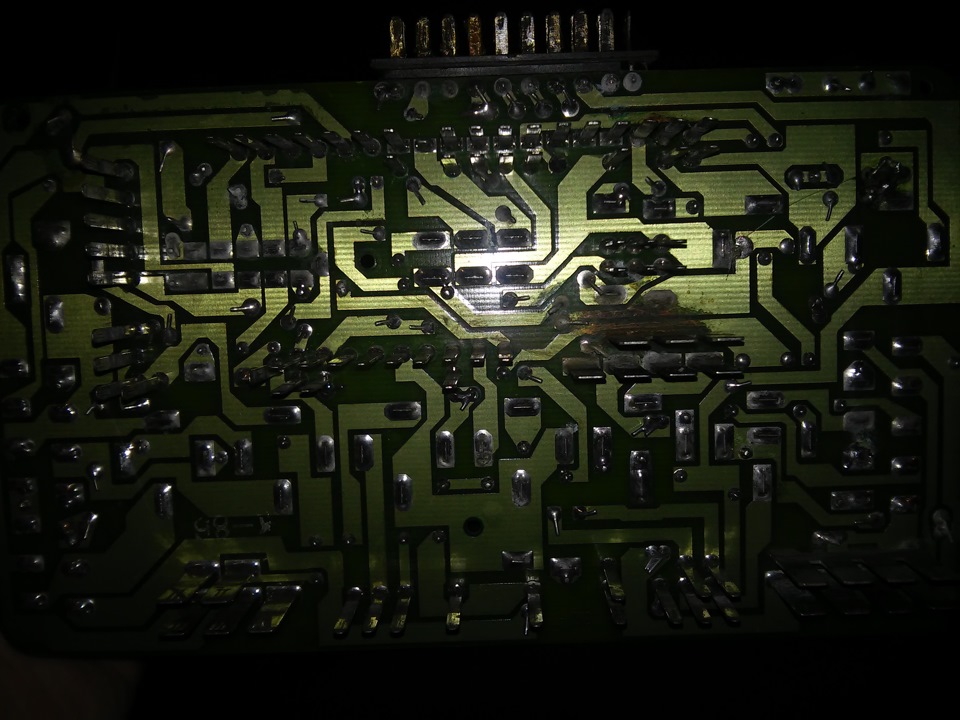

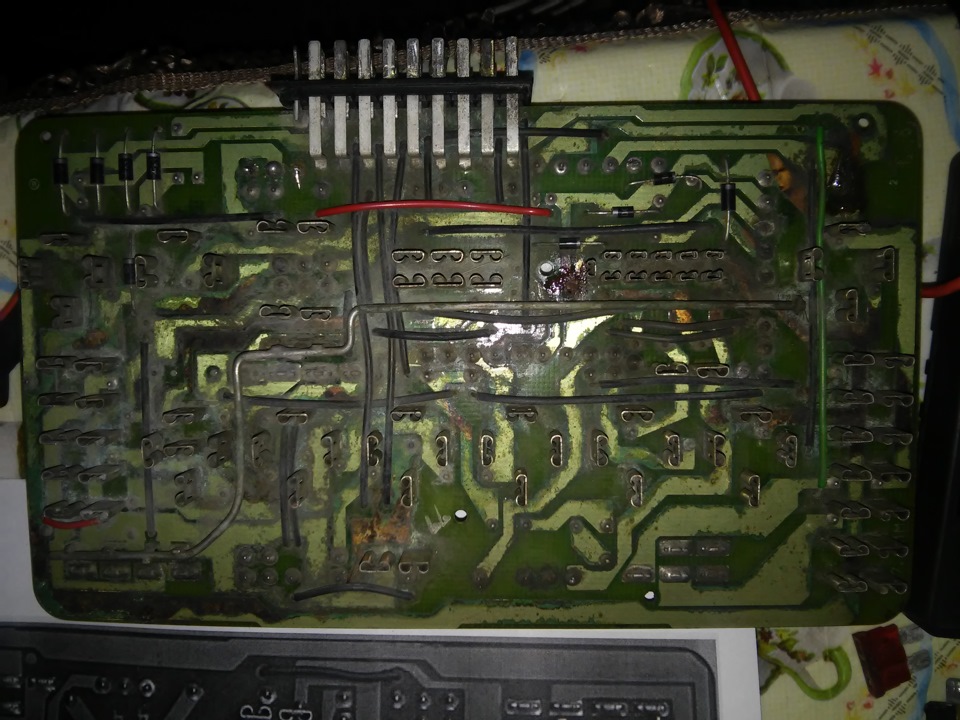

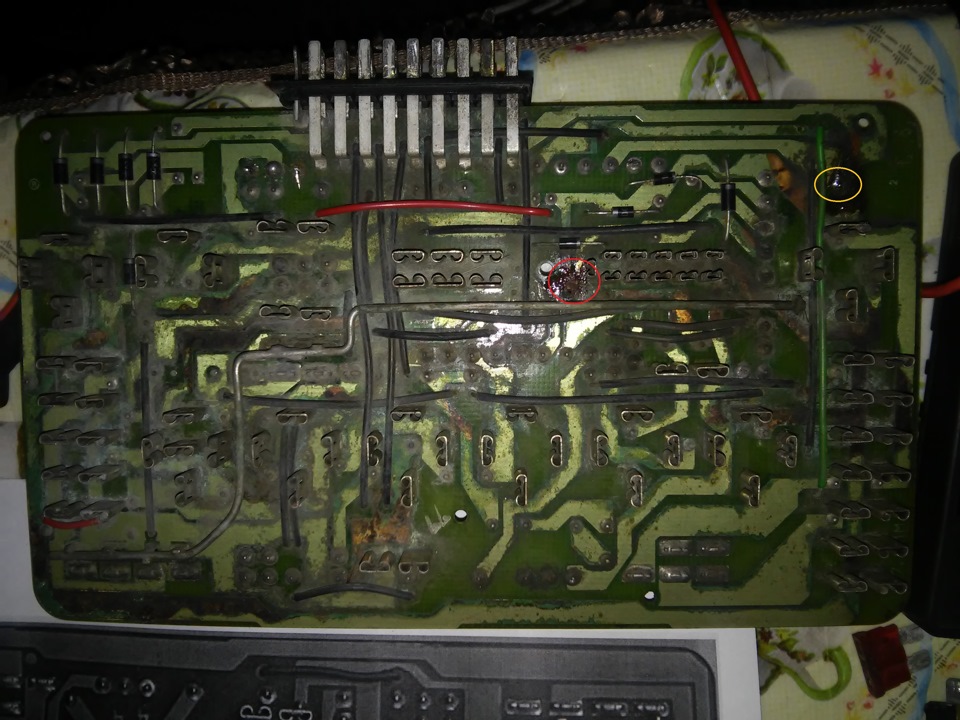

Фото плати яку я вже помив зубний щіткою і спиртом. Знизу вона якнова все добре видно все начебто нормально. Схеми у паперовому видіта фоток її самої. Наскільки я зрозумів проблема з цими доріжками єу всіх тому що вони подають постійний плюс котрий окислює блок тадоріжки починають гнити. Якщо у вас перестала працювати аварійка, то дивіться відразу на блоці місце, позначене жовтим овалом.відразу без тестера без нічого, просто від запобіжника аварійкипішов доріжками і вперся в цей перехідний штифтик, який перегнив. Упринципі, вся хвороба цієї плати в цих штифтиках. Жодна доріжка умене пошкоджена не була скрізь були проблемні місця на штифтикахпереходу з одного боку плати на другу, вони реально слабке місце.на 40 ватів з ним там робити нічого, не розплавить майже ні чого, тому я позичив перед розбиранням 100 ватний думаю з двома буденадійніше. Далі кричали за схемою яку заздалегідь розпечатав нааркуші вставляючи запобіжник Ф4 почав все продзвонювати. Коротше ніхрону не працювало. Суть продзвону в тому, що на схемі є 2координати Шх і Х, де перша номер шлейфу який вказаний на чорномукорпусі і цифра контакту, яка теж вказана на пластмасі. Плафоносвітлення

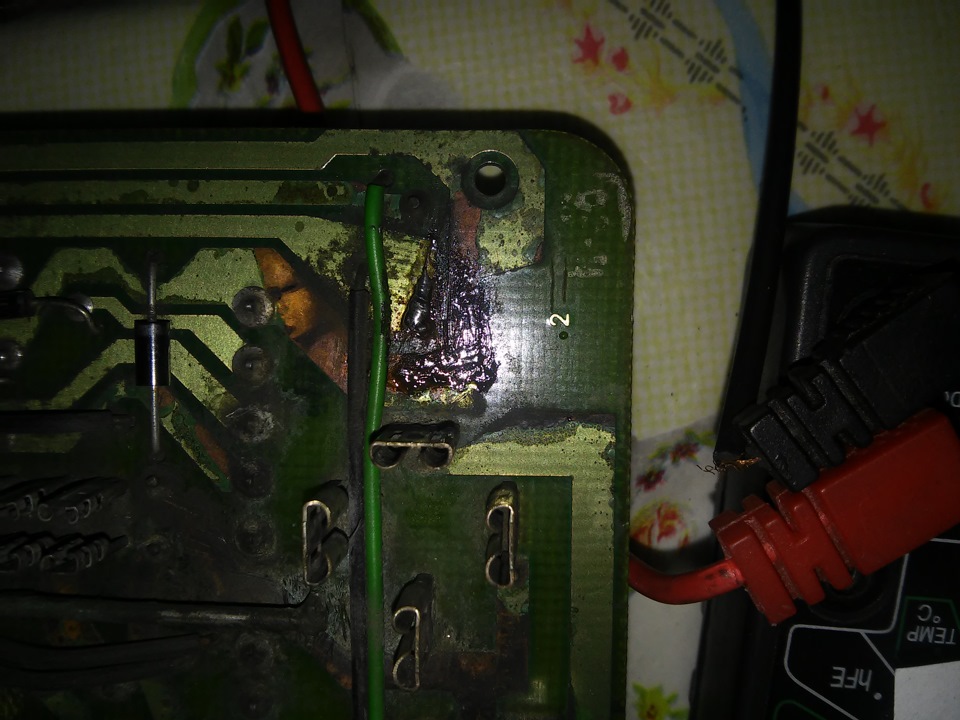

100 ватним паяльником акуратно у мене не виходило паяти, алеголовне результат зрештою я ж не на іспиті. На крик всі біди були умене від 4 запобіжника, як то так спаяв на всякий випадок викладусхему за якою я робив, за бажання легко знайти в інеті навіть тутвсе ж таки для загального розвитку нехай буде. Замазав я пошкодженімісця лаком для нігтів, як кажуть, що було під рукою. Може і вонодо одного місця, але хоч для самозаспокоєння.
підмазав трохи лаком для нігтів білого кольору
моя схема, з відмітками роботи контактів після перевірки тестером, щоб не заплутатися
Може комусь це знадобиться, постарався по максимуму розписати, робив я це перший раз у житті але поставивши блок назад, у менезапрацювало абсолютно все. Не знаю на довго чи працює все.
Як не дивно двірники почали швидше працювати. Напевно, покращивсяконтакт. Зібравши все намазав контакти Ш11 солідолом, щоб таксильно не окислялися.
