Посидівши в Крузаку максимальної комплектації загорівся ідеєюдооснастити свою машину опцією підсвічування дверних карт. Поліз укаталоги і зіткнувся з маленькою проблемою. Як виявилося, можнакупити всі запчастини до цієї" підсвічуванням, крім самої лампочкита проводки до неї, вона продається лише в зборі з картами дверей, естетично це красиво, але ніякого функціоналу вона не несе, тодізваживши все за і проти, я вирішив робити підсвічування тількидверних ручок. Хочу нічого паяти, різати і колгоспити, щоб весьланцюжок складався тільки з оригінальних запчастин, наче це робилина заводі.Великим подарунком і несподіванкою для мене став тойфакт, що Тойота не поскупилася і поставила в передні двері проводкувід максимальної комплектації. І спростило процесдооснащення. (номери основної проводки дверей додаю. Ліві переднідвері Toyota 82152-60М51, Праві передні двері Toyota82151-60N51)
"> Ліві передні двері.
Тут все простіше простого. У дверній карті на звороті є кріпленняпід лампочку (Toyota 81080-30060). Фіксуємо її там, а провідпрокладаємо жолобом карти. Далі потрібно замінити проміжнийпроводок між основною проводкою та блоком кнопок пам'яті сидінь(Toyota 82156-60040). Наприкінці цього проводка буде два роз'єми, один йде на кнопки, інший на лампочку. У роз'ємі, що йде налампочку, потрібно замінити корпус на новий (Toyota 90980-12063), який буде підходить до лампи підсвічування. Після цього заводимомашину та перевіряємо все у дії. Лампа горить у двох режимах.Яскраво АКПП у положенні Паркінг і трохи загасає в режимі Драйв.> У джгуті основної проводки буде один вільний роз'єм, якийпримотаний білою ізолентою. Його потрібно звільнити та підключитидо нього проміжний проводок (Toyota 82155-60140). Наприкінці цьогопроводка ми також змінюємо корпус роз'єму (Toyota 90980-12063) іпідключаємо його до лампочки підсвічування (Toyota 81080-30050).Перевіряємо працездатність. Ліва та Права задні двері. Весь процесустановки буде однаковий для обох дверей. Насамперед потрібнозамінити основні джгути проводки у двох дверях, так як у стічних небуде потрібних роз'ємів (ліві задні двері Toyota 82154-60450, Правізадні двері Toyota 82153-60630). Після підключення у нас залишатьсянепідключеними два роз'єми, один для ВЧ динаміка аудіосистеми JBL, а другий для підсвічування. Підключаємо до нього проміжний проводок(Toyota 82507-60070) із зміненим корпусом роз'єму (Toyota90980-12063) та підключаємо до лампочки. Все збираємо назад таперевіряємо на працездатність.
Номери запчастин:

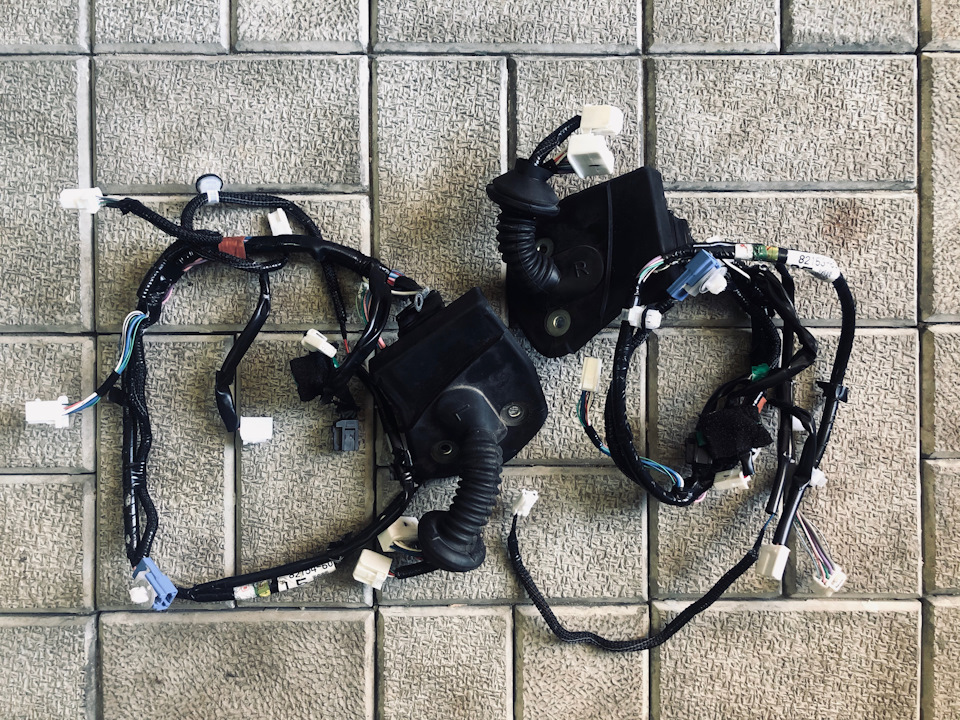

— Основний джгут проводки задніх лівих дверей Toyota82154-60450
> — Основний джгут проводки задніх правих дверей Toyota82153-60630
— Проміжний провід передніх лівих дверей Toyota82156-60040
— Проміжний дріт передніх правих дверей Toyota82155-60140

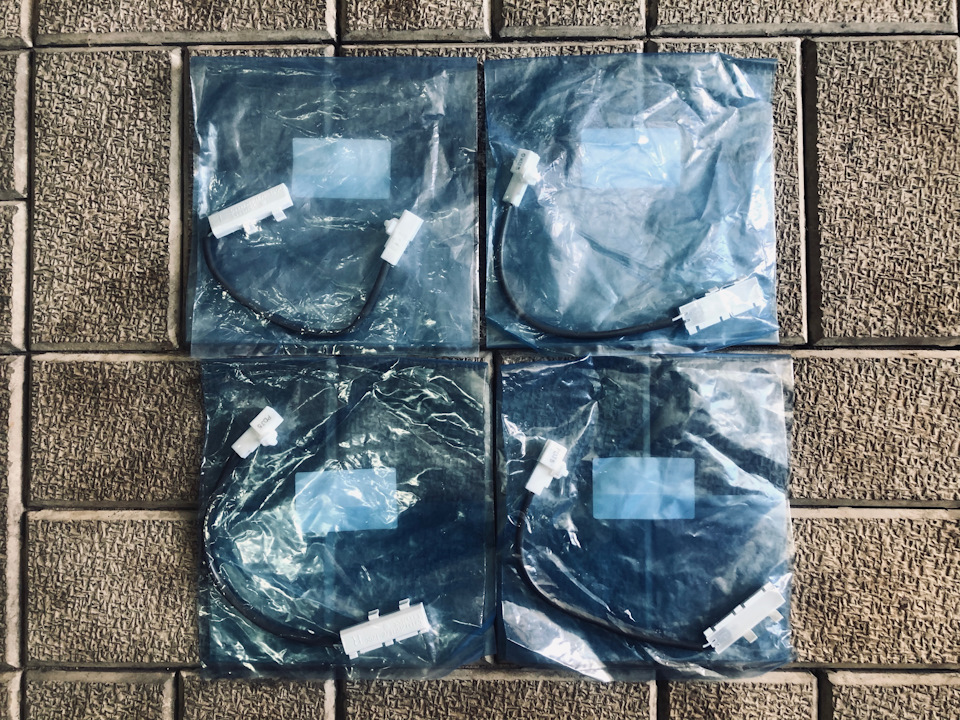

— Проміжний дріт задніх дверей 2 шт. Toyota 82507-60070

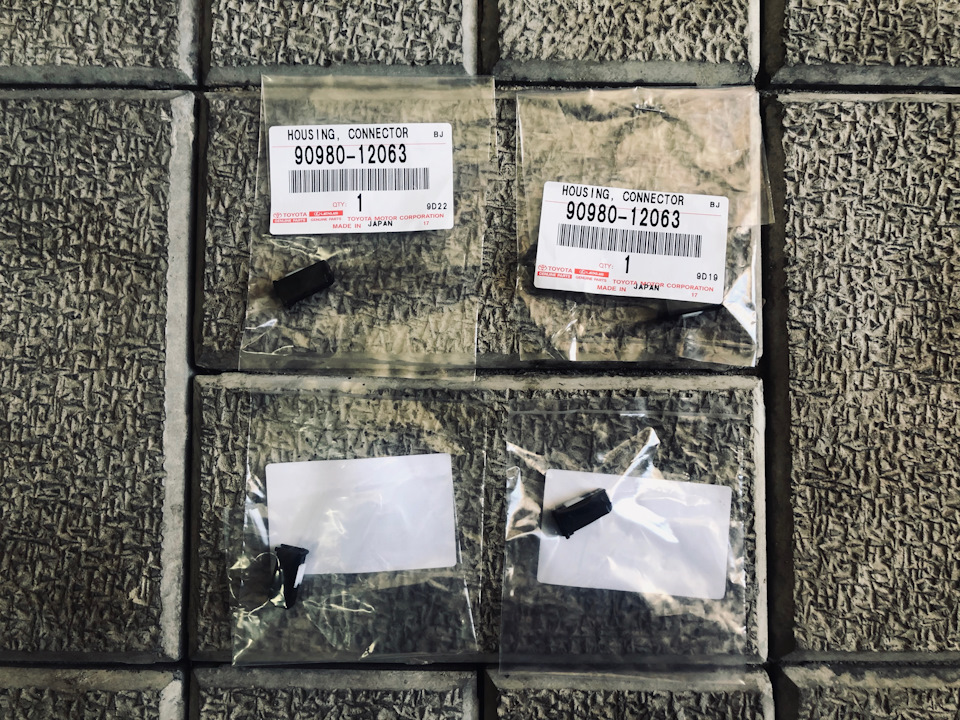

— Замінник роз'єму проміжного дроту 4 шт. Toyota90980-12063

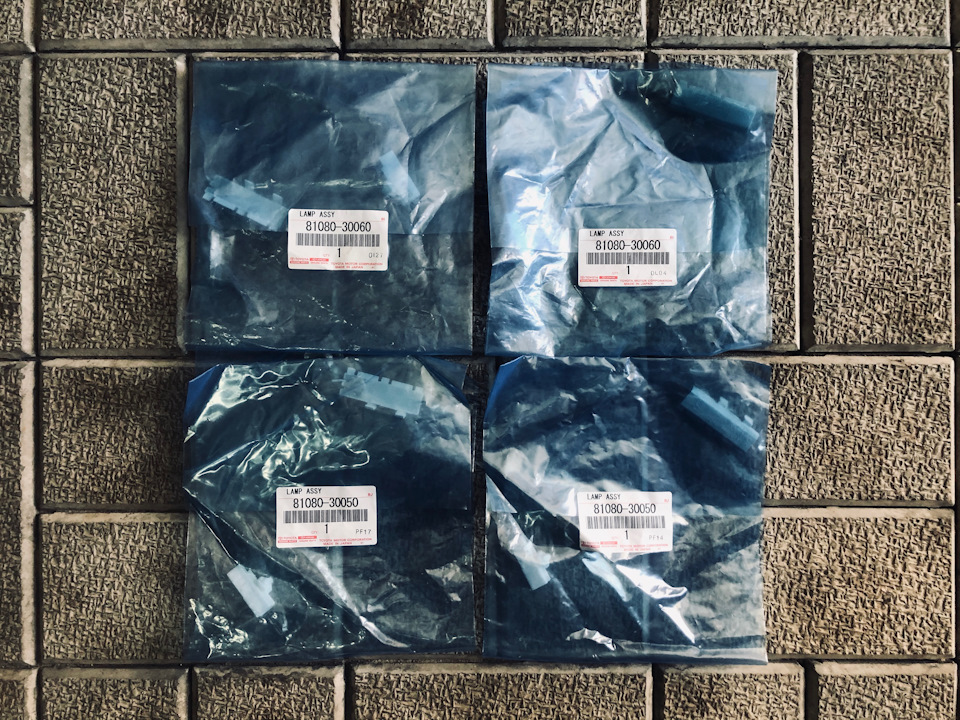

— Лампочка підсвічування для лівих передніх та лівих задніх дверей2 шт. Toyota 81080-30060

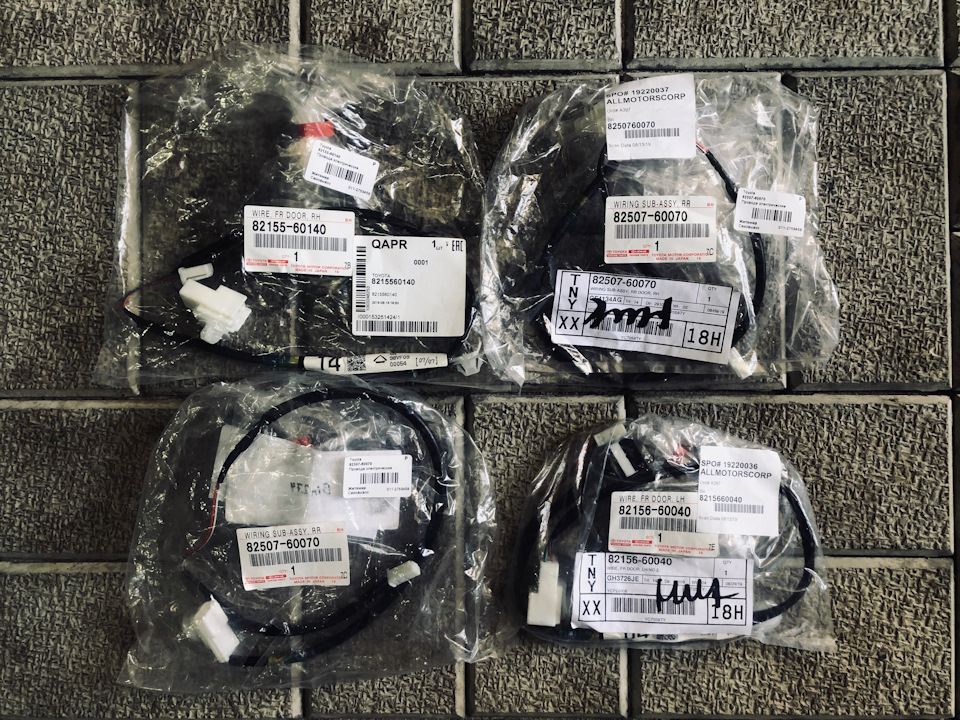

— Лампочка підсвічування для правих передніх та правих задніхдверей 2 шт. Toyota 81080-30050Запчасти нафото:9098012063Запчасти на фото:8215560140, 8250760070, 8215660040
Коментарі20
Здрастуйте підкажіть з чого робитимете підсвічування дверних карт?
добрий день. чи є у вас підсвічування дверних карт? тобто дерев'яна панель на двері з підсвічуванням? хотів би дізнатися що за світло там всередині? можете допомогти? може у вас є якісь дані з приводу деталі?
Скоро робитиму у себе. Зроблю окремий піст, там все і прочитаєте
з оригінальних запчастин? у мене все вже стоїть, крім лампочок. якщо у вас є інфо з приводу номера деталі, то ви мені дуже допоможете в цьому питанні. дякую заздалегідь.
Лампочки окремо не продають. Вони йдуть у зборі з карткою. Тому я купив чотири лампочки від підсвічування ніг і вклеїв їх у карти
дивно, значить там є місце під лампочку десь? треба подивитися. тобто вихід один вклеїти лампочки, які йдуть для ніг ? так ось чому не виходить знайти номер деталі, дякую за інфо, чекатиму ваш пост на цю тему
Та там є місце де вона клеїться
дякую, чекаю на ваш пост )
Ви не морочилися підсвічуванням дерев'яної панелі на картах дверей?
Та все ніяк не можу доїхати до майстра.
Добрий день! А на перший рестайл це підходить?
Чесно кажучи не знаю
зрозумів
Привіт. Підкажи нормальну розбірку в Україні. На олх багато всяких, хотілося перевірену. Дякую
Перевірених немає. Дзвоню на всі номери, що дає ОЛХ. Вони там усі бариги. Іноді б/в запчастини коштують дорожче за нові
Зрозумів. Дякую.
У мене таке підсвічування ручок і капітанське підсвічування кпп було в штаті на прадіку 2013 гв так що думаю і від прадо для цих цілей підійдуть лампочки і проводка.
Не підійдуть. Я дивився каталоги, там абсолютно різні запчастини
Бентежить тільки ціна на перші дві позиції списку ... Emex видає ... Toyota82154-60450.1 Під замовлення182 дн.16 018руб.
Перші дві позиції були куплені на розбиранні за 40 $
