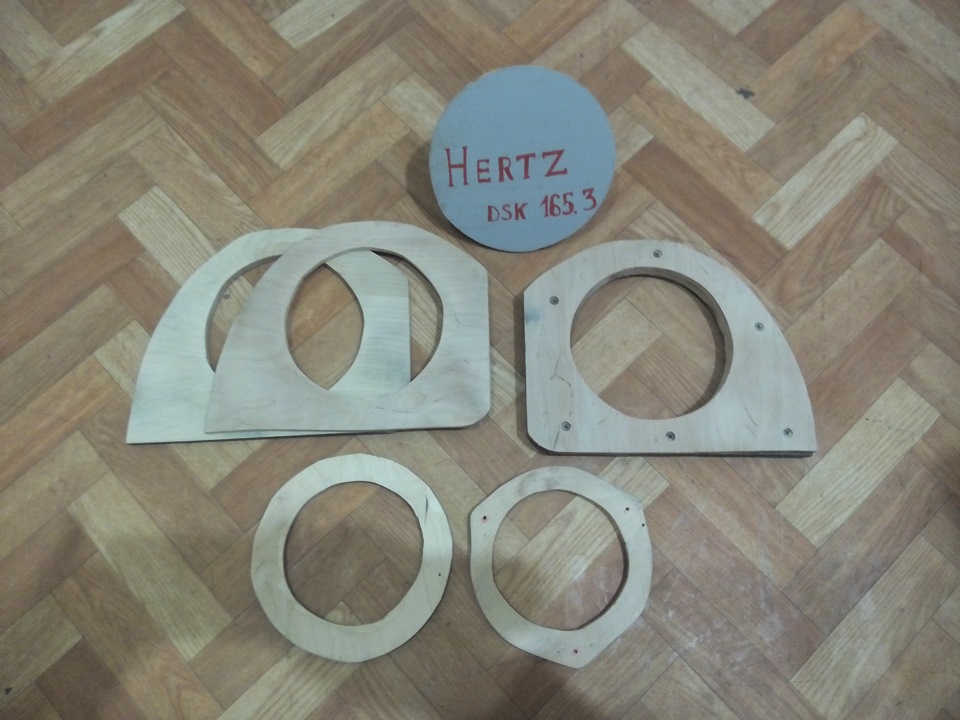

Усім привіт, з вами на зв'язку Djek-son! Планував давно вжезамінити акустику на фронт шістнадцятки, зараз встановленікомпоненти JBL CS-5C (тринадцять). Поки не прийшли мої "солісти"під назвою Hertz DSK 165.3 було прийнято рішення зробити макетдинаміка за розмірами і готувати вже самі подіуми.

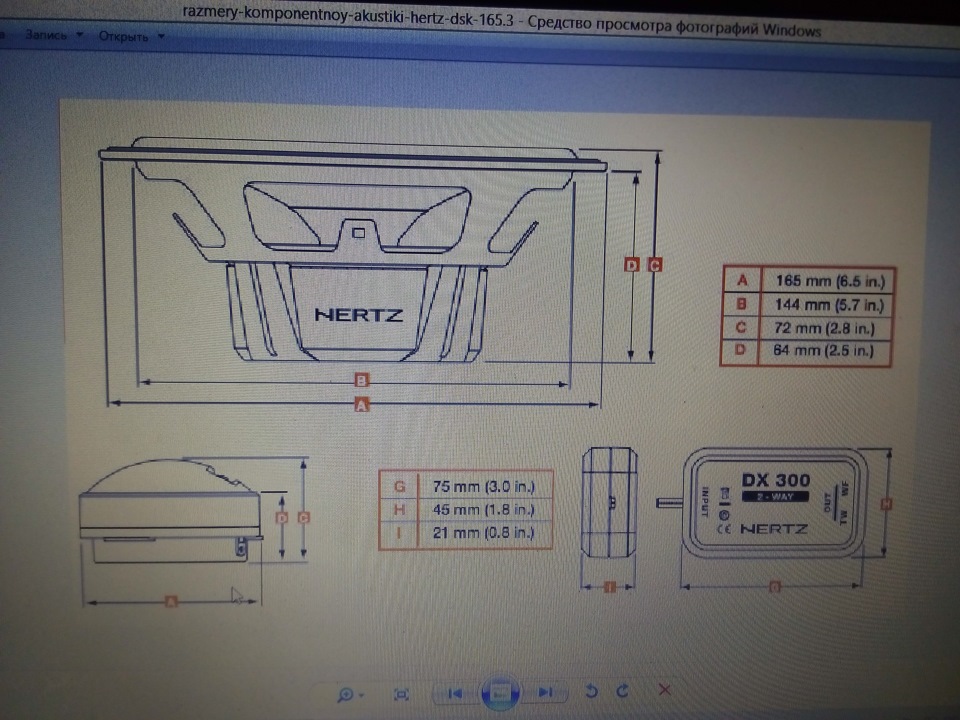

Розміри дінів! виготовлена з кращих матеріалів!

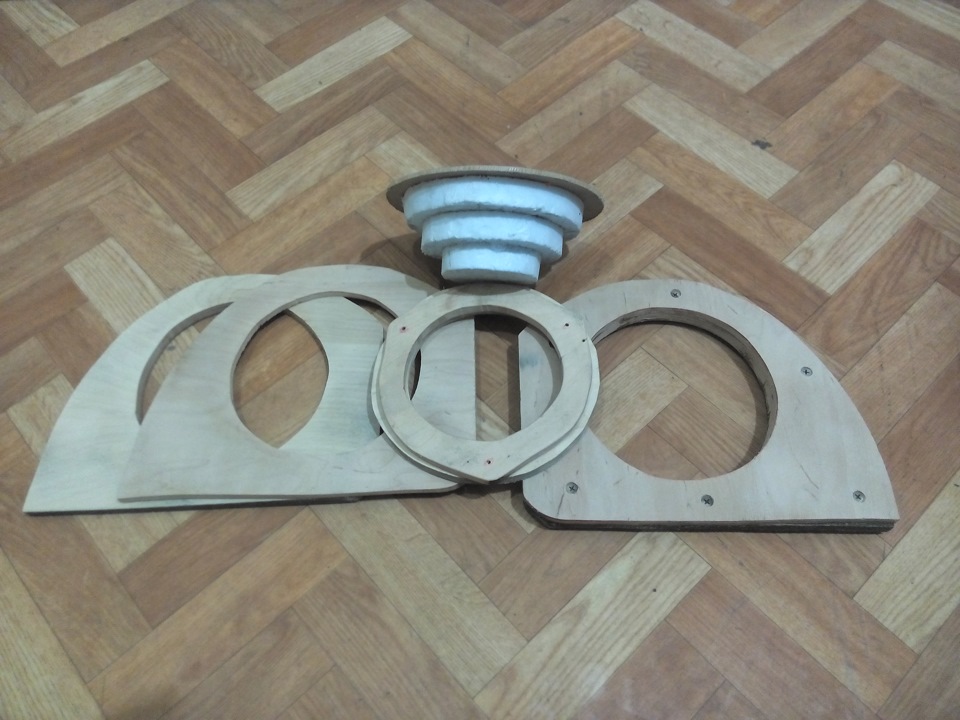

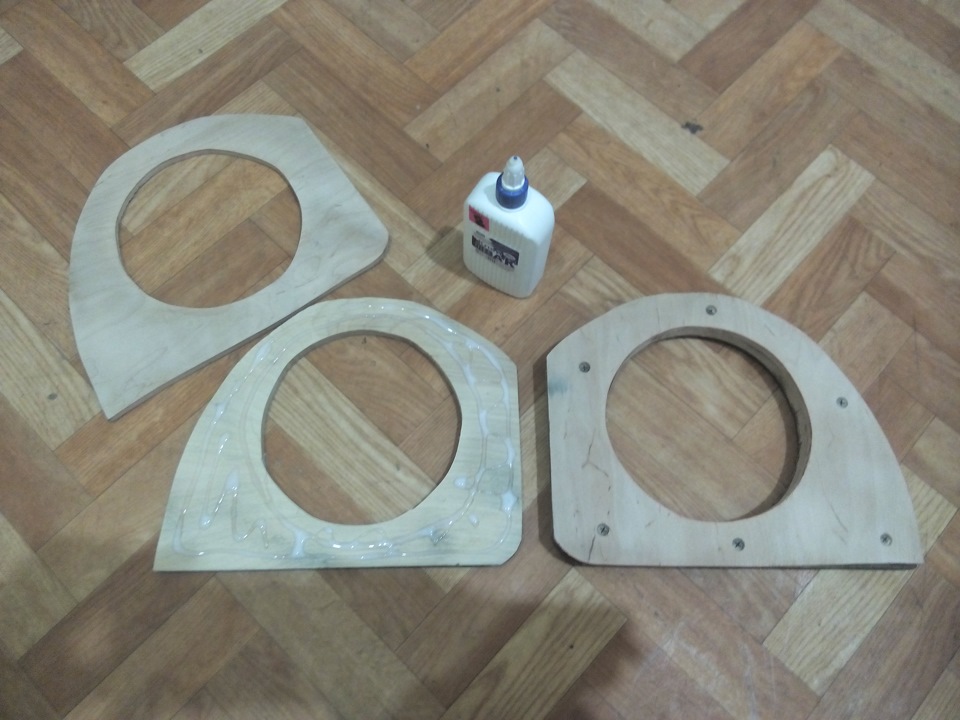

Склеюємо дві форми фанери і скручуємо саморізами.

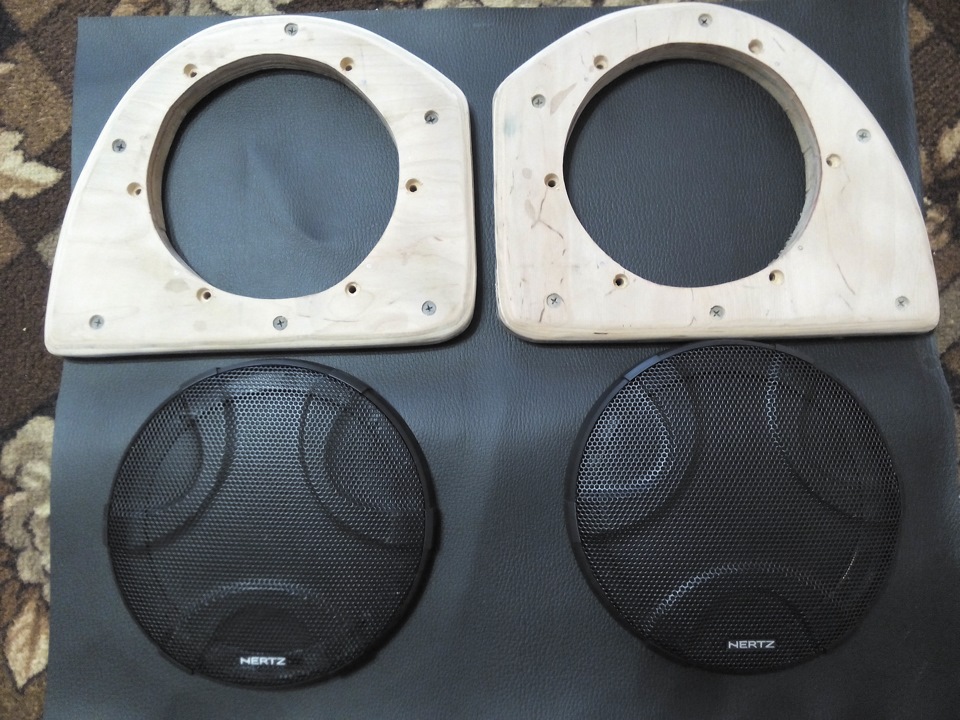

Прикладка шкірозамінника.
Кожзам клеєм 88-м клеєм і виходить готовий вигляд.
Для виготовлення внутрішніх проставок використав 2 кільця ісаморізами виставив потрібну товщини, щоб зовнішнє кільце буловрівень з картою дверей.
Заливаємо монтажною піною і доводимо до кращої форми.
З зовнішньої сторони обертаємо смужкою вібри.Для закріплення всієїзаготовки в кільце, яке прикручується до металу, утопив 3 меблевіболта Саморізи не так жорстко триматимуть конструкцію.
Прикрутивши заготовку ставимо карту.
Внутрішню кромку зовнішнього кільця згладжуємо надфілем. Клеємокарпет зовні і загинаємо всередину. Приміряємо і виставляємомаксимально рівно зовнішній подіум з внутрішньою проставкою.Знімаємо карту і прикручуємо зовнішній подіум до карти зсерединисаморізами. Вийшло навіть ні чого! Внутрішню частину подіумуобклеюємо теж карпетом, щоб при стикуванні з внутрішньою проставкоюне було щілин. Ставимо карту на місце і прикручуємо ще й зовніподіум шурупами до внутрішньої проставки. При цьому вся конструкціятепер закріплена жорстко і зазорів між деталями абсолютно немає.Звичайно скло зараз не опустити, але це і є перший крок до ЕСП! Далі просто фото:Ось власне і виконана робота. Хочу відповістивідразу, що доворотів подіуму не домагався, чутливість динаміка ітак 93 Дб, а так само динамік розташований всією внутрішньою площеюнавпроти тонелю, тобто буде
Схожі записи
Нагадала про себе і задня підвіска - ВСЕ відразу :-))
Нагадала про себе і задня підвіска - ВСЕ відразу :-))
10
Morel Morel Morel - заміна фронту - мій скромний автозвук :-))
Morel Morel Morel - заміна фронту - мій скромний автозвук :-))
19
Коментарі19
Я так і не зрозумів, на який чорт треба було робити 2 подіуми і різати обшивку дверей, якщо можна було поставити динаміки в подіум під обшивку ...
Читай матеріали про встановлення акустики в автомобіль, може потім і зрозумієш!
Згідно з матеріалами по установках, за діафрагмою динаміка об'єм повинен збільшуватися, а не навпаки. Так, стокові сітки карт дверей т100 розміром під 13-е діни, але, тоді було простіше зробити подіум врівень з обшивкою дверей, і прикрутити зверху сі...
Ну якщо погодитися з твоїми висновками, то половина народу зробивши подіуми відійшла від технології -)) Марний діалог! Динамік повинен грати в салон, а не під обшивку дверей і при цьому дуже жорстко закріплений.
Так це не тільки мої висновки)) Так, велика частина порушує правила установки у вигляді незнання/зручності установки. він заграє))) Так що по суті динамік грає в обидві сторони. І кому після цього треба читати матеріали?) А щодо жорсткої фіксації ти ...
Так за котушкою все відкрито -) У самих металевих дверях отвір, між динаміком і дверима жорсткий каркас з тунелю, на фото видно ж. Подіум безпосередньо прикручений до цієї вставки між дверима і картою, це вже одне ціле. об'єму в самих дверях, він поз...
— десь ти й маєш рацію, але мовою тріщати-не кромсати свій автомобіль. А більше 90% власників авто не готові кардинально кроїти його, тому що в розрахунку пересісти на авто вище класом, а хто купить/заплатить... і т.д. .д., тому і покращують звук, як...
Все красиво і добре, але карпет тамммм ... даремно! Всю вологу тягнути буде і динамік вічно в вогкості! = (
Дякую! Я нещодавно знімав динаміки, то вологи не спостерігав. а так можна завжди карпет зняти!
Простий зараз тепло і все висохло, а ось восени і навесні там вогкість пестів! Добре що мої нинішні в подіумах, а ось на минулих без ... волога була ... шкода оч ... = (
клас! чудова робота!
О! Ось це розумно зроблено, якби ще від піни пішов було б взагалі вищий клас, якщо знадобиться порада як це зробити, пиши в особу, докладно поділюся. Молодчага.
Класно вийшло! Молодець=)
Спасибі Жека!
відмінно! руки ВО!
Спасибі Коля, приємний відгук!
ну я не збрехав ... у захваті від результату!
Далі слідує сама установка динаміків, тобто продовження слідує. Подивлюсь як розмістити твітери на стійках де старі були або на торпеду. Треба погратися!
я із задоволенням поспостерігаю за подальшими діями))удачі в задуманому!
