Привіт усім)
Одразу до справи…

Предмова:<
Купив собі гамнітолу нову нещодавно з USB.Вхід USB зробленийшнурком на задній частині магнітоли.Все зазвичай коли ставлятьмагнітолу в штатне місце, а USB кидають у бардачок і не паряться зцього приводу.

Коли я вибирав мафон, то головним аргументом на користь мафона зUSB була можливість постійно тягати з собою флешку (наприклад якбрелок), немає необхідності купувати диски постійно і думати чим їх "забити". На ключах завжди зі мною і закинути\видалити пару треків— не проблема., фіг з ним ... Поставив магнітолу, USB в бардачоккинув і поїхав. Проїздив так 4 дні. Флешку забував в машиніпостійно)) "не діло" - подумав я і пішов шукати в інеті хто, як ікуди подіє свої USB-шнурки.У подиві для себе я не знайшов взагалінічого з цього приводу.Невже всім зручно їздити з флешкою ​​вбардачку? ! (о_0)

Загалом було ясно, що доведеться викручуватися самому.
Я насамперед і поліз розбирати комп'ютери, які вдомастоять…дивитись як там USB-вхід кріпиться =)) Перебравши парукомп'ютерів я зрозумів, що цей варіант не прокотить для автомобіля.Трохи засмутився ... І відразу згадав про старі комп'ютери (я нароботі якраз перебирав один недавно), зрадів і поїхав нарадіо-ринок за матеріалами) У автомобілі вирішив вбудувати USB білязамку запалення ... З міркувань, що якщо USB на ключах (як брелок), його навіть знімати не потрібно буде. Точно не забуду))

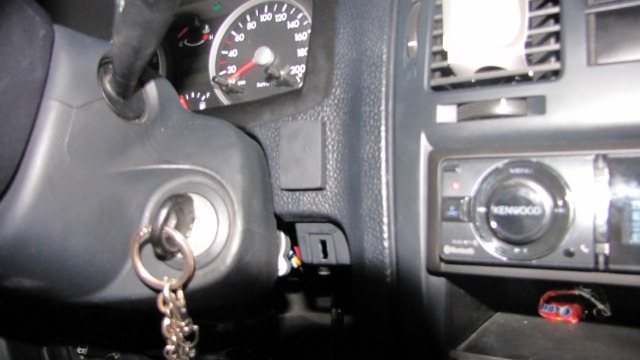

Якраз там виявилася невідома заглушка. ))
Ось її я і буду потрошити

І так, поїхали…

<
Матеріали:
Все, що нам знадобиться можна купити на радіоринку та в будь-якомубудівельному магазині.
А нам знадобиться:

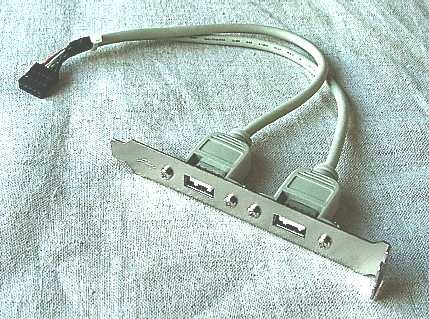

— "USB-кіска". Цей девайс коштує на КарДачах 10 грн.
— Стяжки кабельні. В Епіцентрі 8 грн. Інструменти:
— Викрутка хрестова
— Викрутка плоска
— Напильник
— Напильник по менше
> — Паяльник (можна і без нього)
— Кусачки
— Плоскогубці
— Дриль та свердла
— Олівець
— Лінійка
— Ключ "головка" на 10 (або на 12, точно не пам'ятаю)
— Руки, бажано прямі :)

Сам процес:
Так тепер ми всі купили, знайшли всі інструменти, випили достатньопива і можемо сміливо приступати до роботи)
>

1) Знімаємо поличку під кермом.
Цей процес я описувати не буду, він добре представлений тут:
avto-maniac.ru/2010/03/za…alnoj-nakladki-video.html

2) Знімаємо потрібну нам заглушку.
Ось тут я дуже багато часу витратив, так як моя ну зовсім вилазитине хотіла. Але я змусив =)

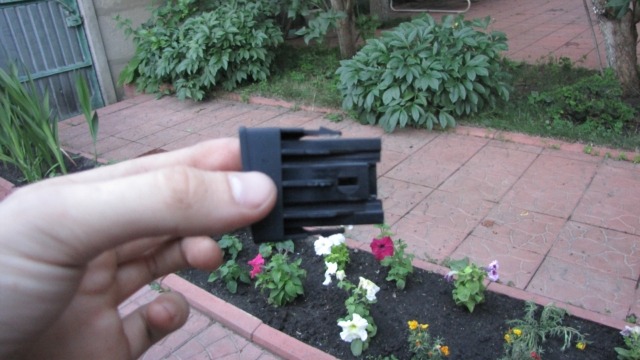

Для того, щоб її зняти треба на самій заглушці натиснути зверху ізнизу на дві клямки і виштовхнути її з торпеди.
фото:< /i>

3) Необхідно виколупати з цієї заглушки все нам непотрібне
Беремо кусачки (або кому чого зручніше) ) і починаємо потрохувідкушувати всі нутрощі цієї заглушки, залишаючи тількизасувки.

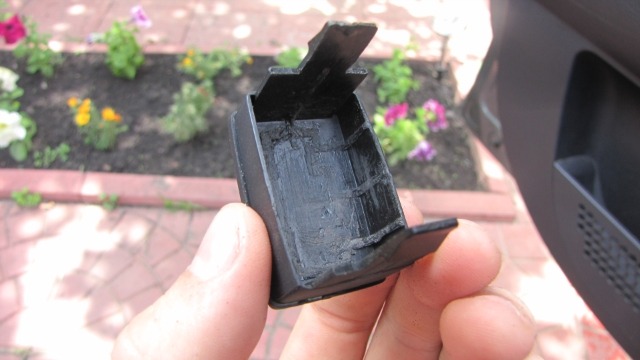

Ось до такого виду нам треба їх привести:b> 4) Малюємо центрі де буде USB вхід стирчати.

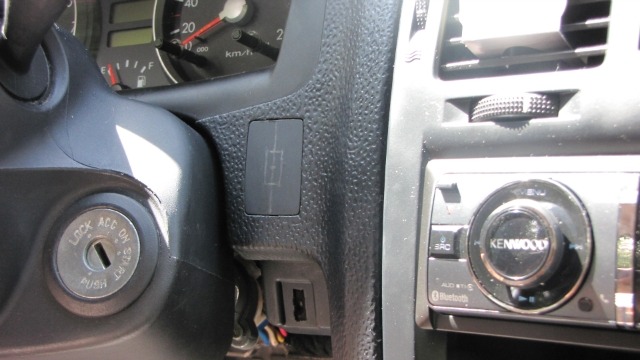

За допомогою лінійки міряємо заглушку, ділимо на два, потім міряємовхід свій USB, теж відміряємо, креслимо…загалом ось:< 5)Свердлимо дірки по контуру. Беремо тоненьке свердло і починаємоакуратно свердлити дірки усередині. b> контуру, який минамалювали.
От:

6) Свердлимо дірки по більше.
Тепер беремо свердло по більше і свердлимо дірки в центрі.

7) Доробляємо напилком.
Досить свердлити, беремо напилок і підганяємо дірку під наш USB, постійно звіряючись з ним! для нього.

8) Потрошимо "USB-кіску"
Беремо куплену на радарі нами кіску, відкручуємо її від металевоїпланки, обрізаємо шнур і дістаємо сам конектор.
Для цього я розрізав гумовий "тримач" уздовж і витяг від туди всіначинки.
) Підрізаємо вушка
Щоб гумовий тримач вліз у нашу заглушку довелося трохи підрізати "вушка".
Підрізаємо, приміряємо…

>

10) Підганяємо під розміри USB-шнура.
Спробувавши одягнути на USB-шнурок наш власник — бачимо, що вінзамалий для нього. Беремо в руки напилок і починаємо стесувативнутрішній бік гумового тримача, щоб той зміг обхопити нашUSB-шнурок.
Я замість напилка використовував паяльник =)
11) Стягуємо гумовий тримач і USB-шнурок. Беремо кабельні стяжки істягуємо наш тримач з USB шнурком.
> 2 стяжки - з головою.
Обрізаємо зайве і приміряємо:

12) Маємо дірки :)
/>
Тепер вставляємо наш готовий USB-шнур з тримачем у заглушку івідзначаємо через отвори у вухах тримача дві дірки для гвинтів.
Після чого беремо свердло під наш гвинтик і акуратно свердлимо 2отвори. Після вставляємо два гвинтики і закручуємо їх.
Я взяв ті ж гвинти, які використовуються в "USB-кіски", тому що вЕпіцентрі чорних взагалі не було =(

>

13) Ставимо на місце.
Вставляємо заглушку на місце, збираємо назад полицю, яка підкермом, і радіємо результату =)
< /p>

Не велике відео дивитись тут:

Я собою задоволений, це реально зручно.)

<
З.Ы.:Шкода, що гвинтиків чорних не знайшов…може потім перекрутити, бо так сильно страшно)
І якби пива менше випив, то може трохи рівніше вийшло б :)
"
