Продовжую тему про мінімально бажане впровадження підсвічування усвоє авто.
Спочатку в авто відсутнє якесь підсвічування, підсвічування ніг іззаводу також не було.
< /

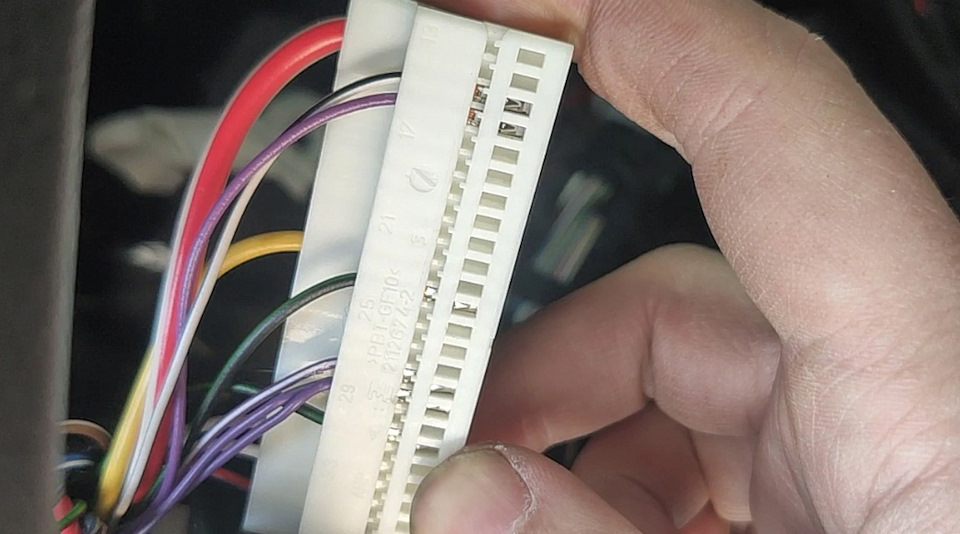

Як писав у попередньому пості попередньо закодував все заінструкцією від kirill-s Повний мануал по встановленнюRGB-атмосферного підсвічування в автомобілі на платформі MQB наприкладі Tiguan 2017- Установка підсвічування також робилася зацією інструкцією. Фіолетовий провід

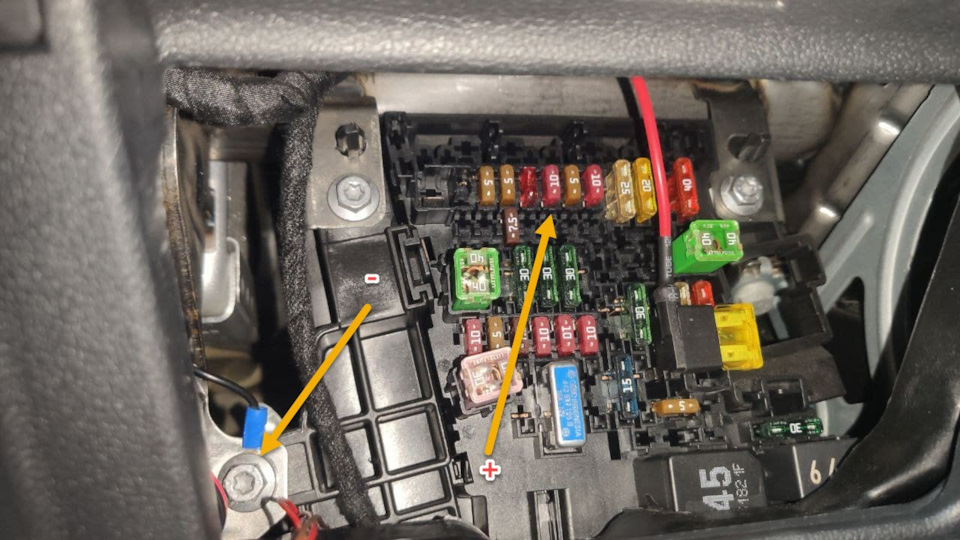

Плюс узяв з блоку запобіжників, масу з болта куди раніше підключаввідеореєстратор
плафонами для ніг RGB підсвічування ніг.Були стандартні піни на 4контакти(1-плюсб 2-LIN, 4-маса) з проводами.

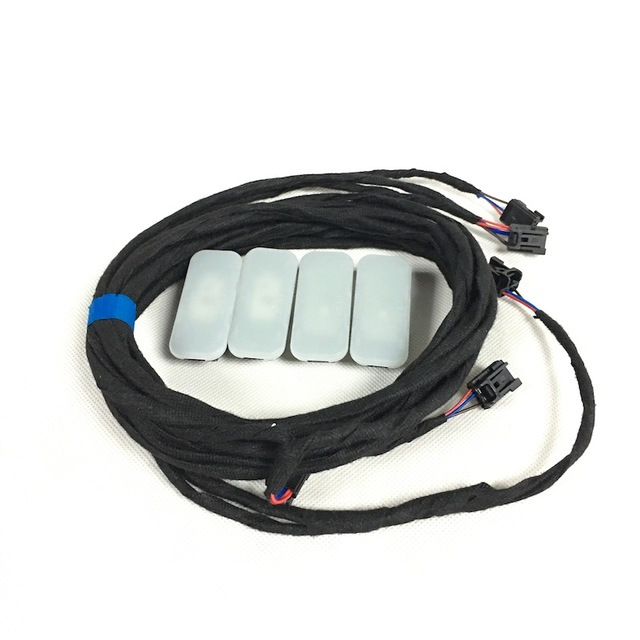

Фото комплекту
фото з відгуків видно, що підсвічування запускалося і працює наПассаті та Шкоді, теоретично Гольф нічим не відрізняється, враховуючи, що блок BCM вже новий

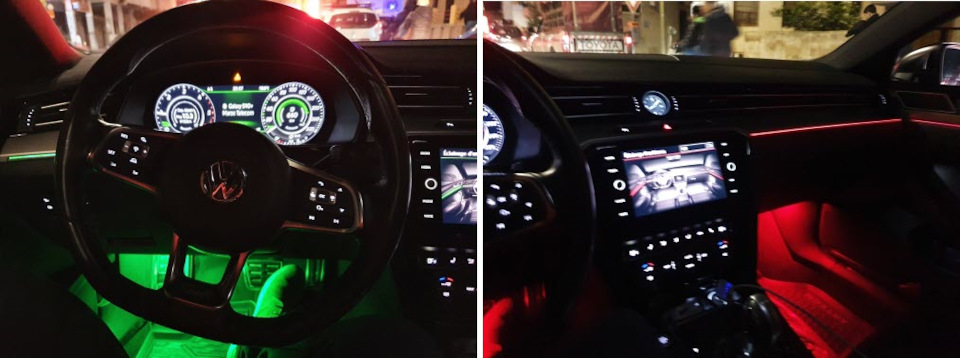

Фото з відгуків

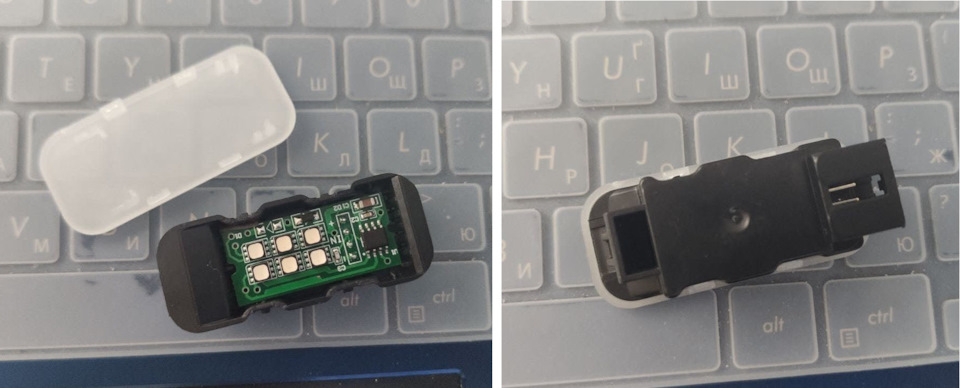

Кому цікаво, що всередині плафонів, фото нижче
У китайському клоні використовується той же LIN RGB LED DriverIC (Melexis MLX81108), точно відрізняється кількість діодів воригіналі 1 в клоні ж їх 6, по решті елементів на платі складносказати, чим і як відрізняється, візуально складно шукативідмінності враховуючи, що тут діодів 6. Порівняти з оригінальнимиможна в статті від HackR Посилання на звіт зрозібраними 8W0947415A та 8W0947415B
Підключав плафони в авто з ідентичним набором кодувань зі статтіkirill-s, підсвічування не запустилося.
Далі прибрав із кодувань налаштування яких у мене зараз немає, цепідсвічування у дверях, у речовому ящику, стельовому плафоні. Алепідсвічування так і не з'явилося, хоча на магнітолі відображаєтьсявсе коректно, є і регулювання яскравості та сонечка (були на дверяхта на підсвічуванні ніг, в останньому варіанті залишилося тільки наногах після вимикання зайвого) та шкала вибору кольору
Пробував також включати підсвічування ніг у довгому кодуванні 09блоку в Байте 5, біт 7 і Байте 17, біт 3 за звітами установкизвичайного підсвічування ніг + в адаптаціях значення дляVO_Leuchte30FR LC72 також бажаного результату нет.
Перша думка була, що плафони не робітники, пішов перевіряти вдомашніх умовах, вдалося засвітити діоди окремо трьома кольорами, при подачі 12В з масою і додатково масу на одну з ніжок, приперевірці горіли всі шість діодів.
З позитивного — тепер знаю, що плафон робітник, з негативного, водному діоді спалений червоний колір, думаю не критично, діод можназамінити. Таким чином виключив можливість того, що діоди несправні.Загалом при підключенні складно припуститися будь-якої помилки, т.К. Протягнути потрібно всі 3 дроти до плафона, тому все зводитьсядо трьох причин:
1) Немає коректної параметри для BCM
2) Немає коректної параметрії для Gateway
3) Підсвічування закодоване не вірно, використовував наступніканали (робочий варіант напишу пізніше, коли розберуся, що зі всіхзмін для підсвічування ніг у моєму варіанті зайве)
Робочий варіант кодувань:
VO_ambient_lighting_lin_slaves_modules:
LO_pa_einzeladresse_slave_1:1
LO_pa_verbauinfo_slave_1:VN _installed
LO_pa_fehlerort_slave_1:0
LO_pa_einzeladresse_slave_2:2
LO_pa_verbauinfo_slave_2:VN_installed
LO_pa_fehlerort_slave_2:0
LO_pa_einzeladresse_slave_3:3
LO_pa_verbauinfo_slave_3:VN_installed
LO_pa_fehlerort_slave_3:/>
LO_pa_einzeladresse_slave_4:4
LO_pa_verbauinfo_slave_4:VN_installed
LO_pa_fehlerort_slave_4:0
LO _pa_einzeladresse_slave_5:0
LO_pa_verbauinfo_slave_5:VN_not_installed
LO_pa_fehlerort_slave_5:0
LO_pa_einzeladresse_slave
LO_pa_verbauinfo_slave_6:VN_installed
LO_pa_fehlerort_slave_6:0
LO_pa_einzeladresse_slave_7:0
LO_pa_verbauinfo_slave VN_not_installed
LO_pa_fehlerort_slave_7:0
LO_pa_einzeladresse_slave_8:0
LO_pa_verbauinfo_slave8:VN_not_installed
LO_pa_fehlerort_slave8:0
LO_pa_einzeladresse_slave_9:0
LO_pa_verbauinfo_slave_9:VN_not_installed
LO_pa_fehlerort
LO_pa_einzeladresse_slave_10:0
LO_pa_verbauinfo_slave_10:VN_not_installed
LO_pa_fehlerort_slave_10:0
LO_pa_einzeladresse_slave_11:0
LO_pa_verbauinfo_slave_11:VN_not_installed
LO_pa_fehlerort_slave_11:0
LO_pa_einze< br/>
LO_pa_verbauinfo_slave_12:VN_not_installed
LO_pa_fehlerort_slave_12:


Коментарі2
Закодуй плафони як двері. Вони дублюють за адресами дверні діоди.
Дякую, за відповідь.Повернув наступні значення для появи сонечка на дверях в актив, щоб спробувати закодувати через дверіVN_Interior_light_2nd_generationLO_Tuertafelbeleuchtung mehrfarbig VN_not_activeVN_Interior_light_lamp fel VN_not_installedА в ка...
