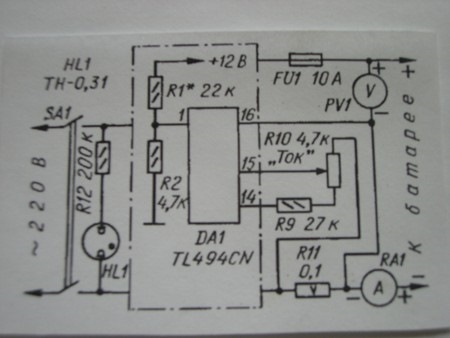

Наткнувся на просторах інтернету на цікаву переробку, заряднийпристрій з комп'ютерного блока живлення.
Вирішив повторити.

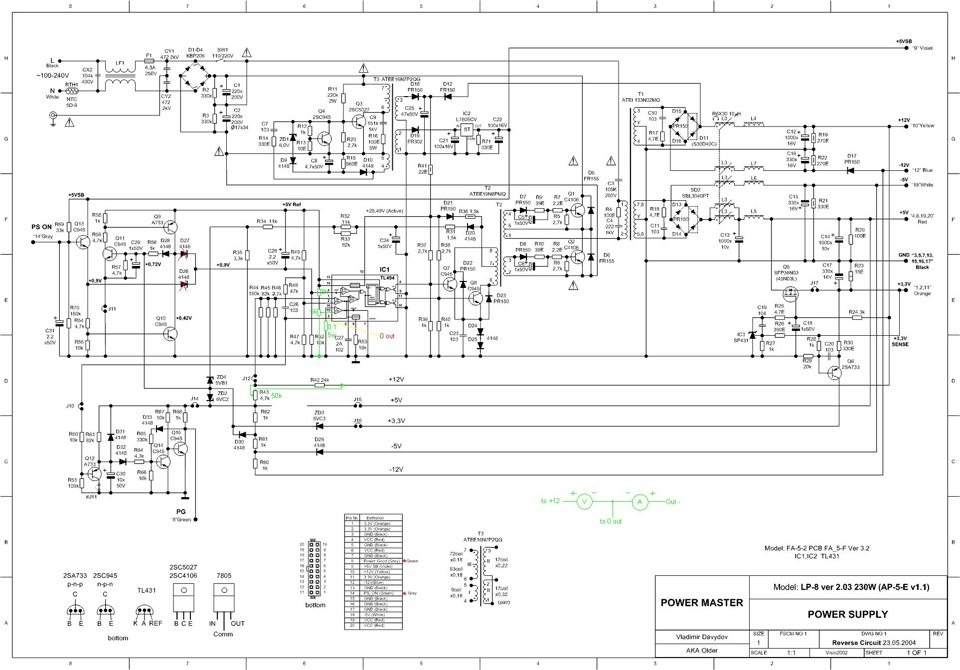

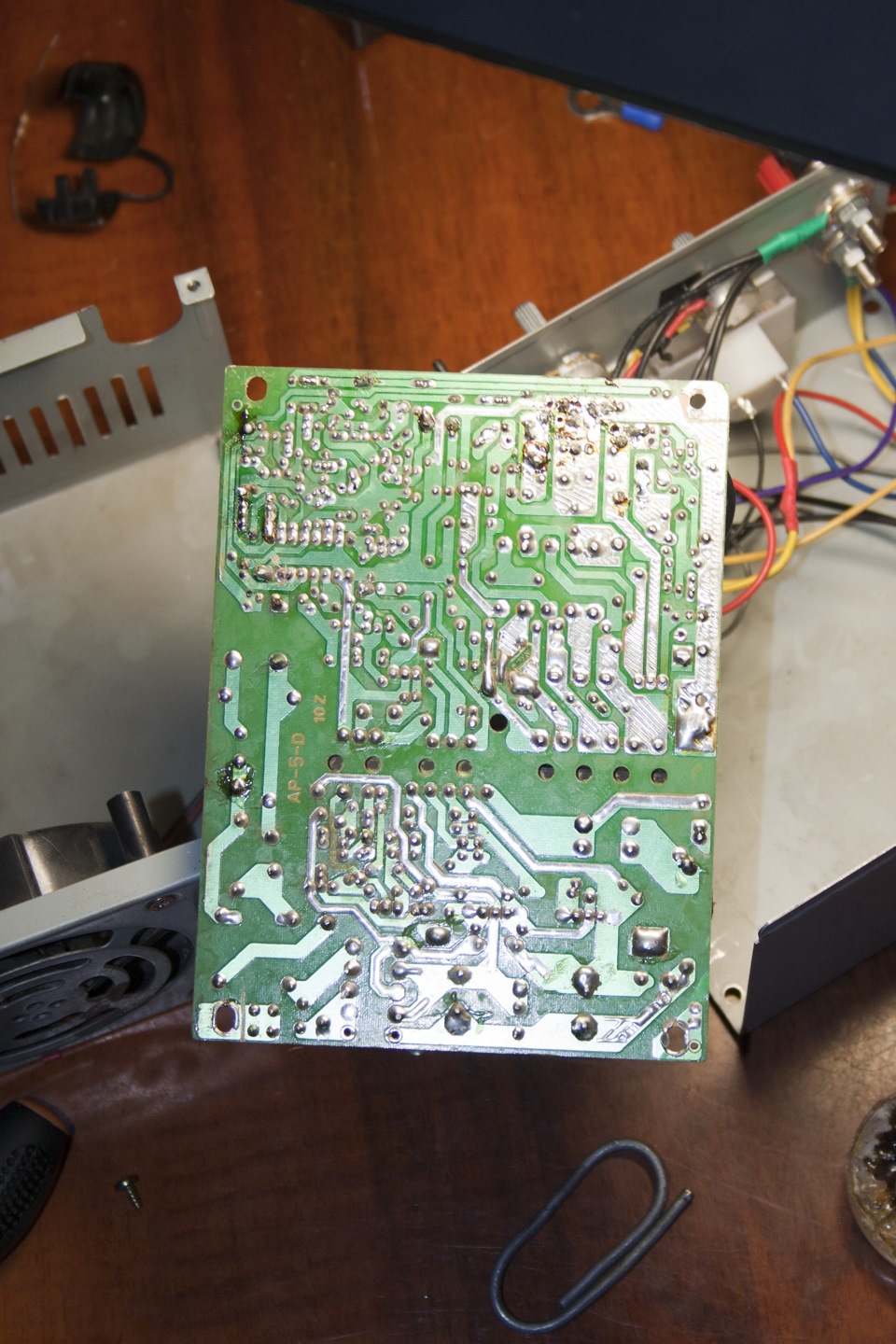

На горищі відшукав старий БП Power Master LP-8 230W, знайшов вінеті його схему і переробив під себе. Відрізаємо 16-у ногу 494 від "землі", 15-у від 14-й. Першій нозі, верхній вивід на 12. Випаюємозахист у вигляді 2х діодів.Регулятори готові.
Далі захист від переплюсування із затримкою від перехіднихпроцесів

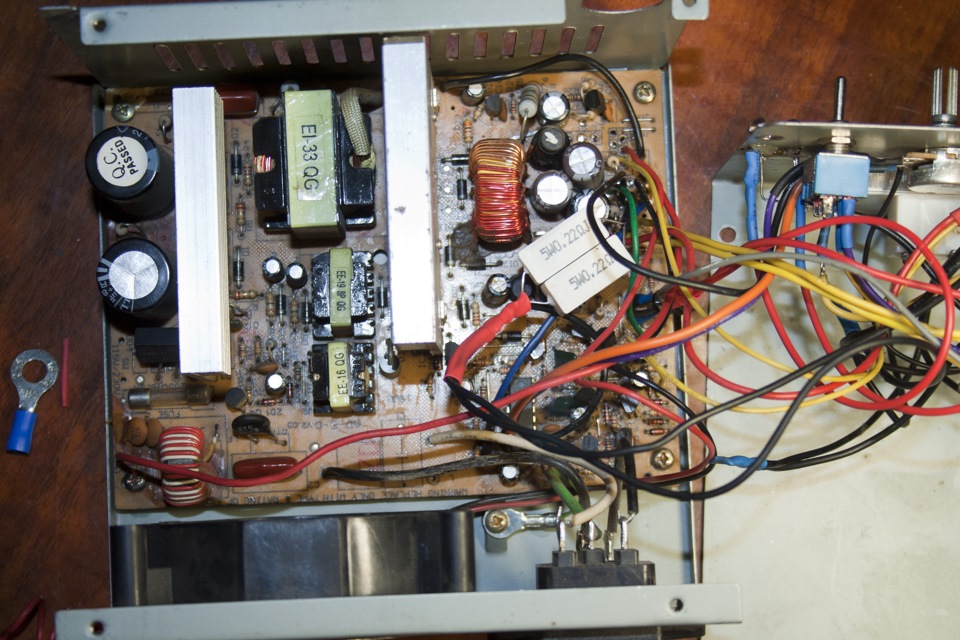

> Далі все збираємо і отримуємо ось такий результат.
Всім бобра) і рівних доріг. b> ↓Подобається ↓ Рекомендую ↓
Коментарі6
Дуже сподобалося! Поясни, будь ласка, другий змінник що регулює? Я так розумію, що вихідна напруга? І ще, два захисні діоди це які?
Саме, лівий - силу струму (максимум ставити 6А), правий - напруга (у мене вийшло 6.3-14.4В)
Дуже круто))
Спасибі
Респект)))
Спасибі
