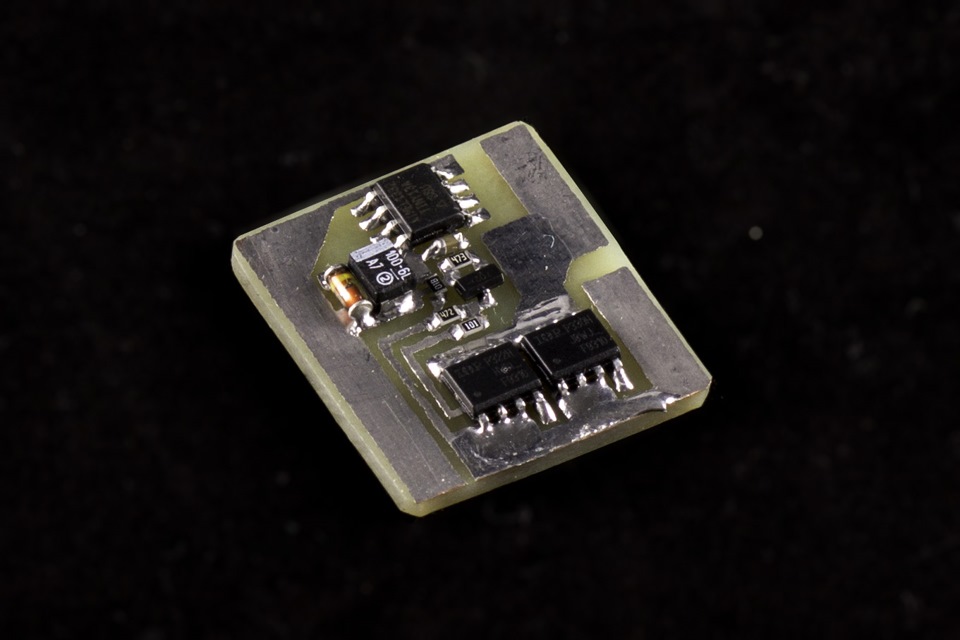

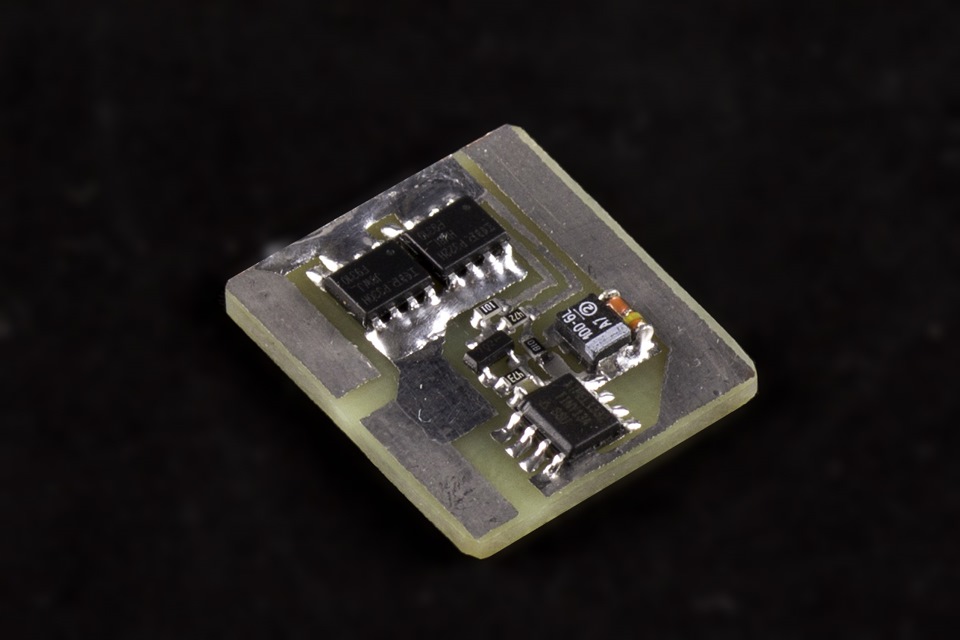

Оскільки попередні "реле" у мене купив Анатолій akaGnom130, і я купив собі туманки, то виготовив щекілька "реле" плавного запуску ламп. У цих" прибрано світловусигналізацію, модулі встановлюватимуться в підкапотний простір.
Дуже хочеться конструктивної критики за якістю виконання.
> Як це працює
Усім бобра) і рівних доріг.
> ↓Подобається ↓ Рекомендую ↓
Коментарі13
зроблено досить пристойно, красиво. а якість - час покаже )про отвори для проводів, про які говорив AntEkb - справедливо, але собі майже ніколи не роблю.
отвори все-таки зроблю, у мене провід побутовий, близько 2х квадратів.
а, ну я гнучкий використовую. до речі, дуже непогані результати показують клемники. dl.dropboxusercontent.com…21133656/d2/drl_adc_2.JPG
теж хороший варіант
Основна причина відшаровування доріжок це перегрів. Потрібний потужний паяльник, який має температуру трохи вище за температуру плавлення припою, при якій сам припій добре плавиться. Ну і виключати фізичних зусиль на відрив провідника. Можна зробити ...
Все нормально, тільки треба залити лаком, щоб конденсат не зробив свою підлу справу.
Дякую, врахую
а у тебе sot23 - що? стабілітрон? а, все, наздогнав
N-канальний полевик 2N7002
за виконанням можу струму сказати, що товсті дроти уникають паяти просто на мідь. тому що смикнеш за провід і знімеш з оліту дорогу. зазвичай свердлять отвір, крізь нього простягають провід і там вже припаюють. Це така загальноприйнята практика робот...
Про отвори подумаю. Схема не моя, Самоката, у нього все працює і не гріється. За польовиками, 7002 розряджається в 47кОм резистор, а IRFи по ідеї в лампу Ось схема ea.d-cd.net/285184s-960.gif
від частоти залежить. та й - я ж взагалі, про принципи управління польовиками, а не про конкретну схему. ти запитав - я відповів)
Дякуємо за інформацію, прийму до уваги
