Власне все почалося як тільки зламалося рідне реле регулятор яке япридбав на розбиранні з майже новим генератором сімейства ПРІОРА, але сильно не морочусь купую нове і після декількох відвалів крякаєі воно - довелося задуматися 60 — 80 грн на два дні, це неваріант.Ось і вирішив зробити виносне, раніше перевірене реле з ваз2101, встановивши його через пару днів згоріла обмотка статора — авсе через мою неуважність, халатність чи якість деталей? ! три діодиякі там для самозбудження вони пробили і три фази замкнули міжсобою че і привело до згорілого статора (благо хоч якір (ротор)залишився живий.) Поки його перемотували придбав ще один такийгенератор, швиденько його встановив вальнув і оплі реле зновунемає:Розбираю викушу три діоди збираю на переробленому релерегуляторі — тепер це просто тримачі щіток і все працює.Забравшистатор з перемотування зібрав свій перший 90 амперний гену, катаюсябез жодних проблем, і ще один уже перероблений у запасі.

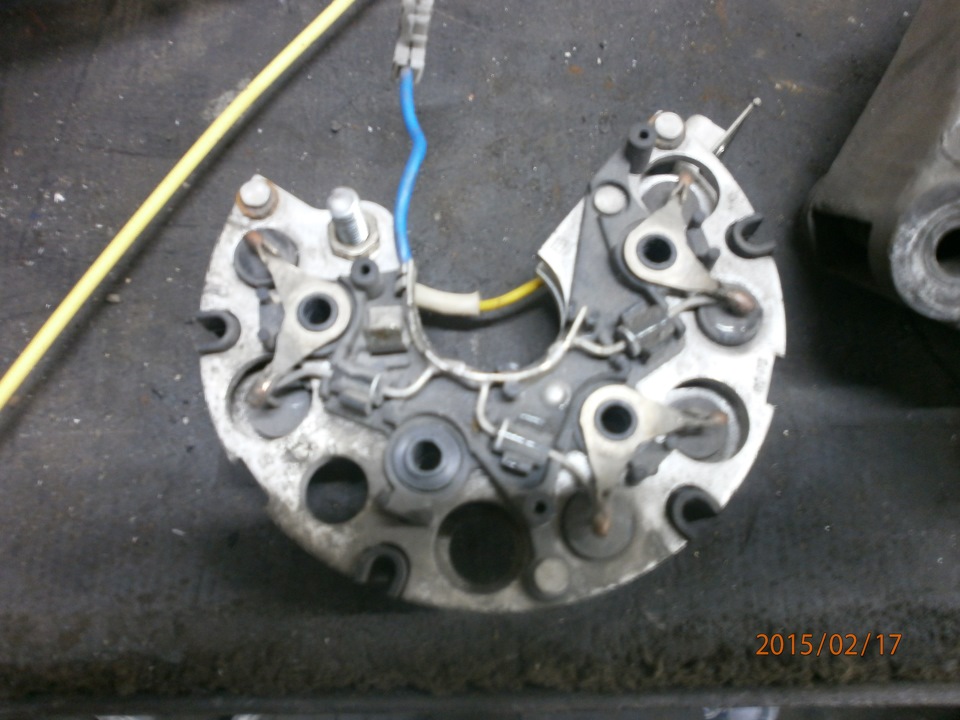

це діодний міст ще новий

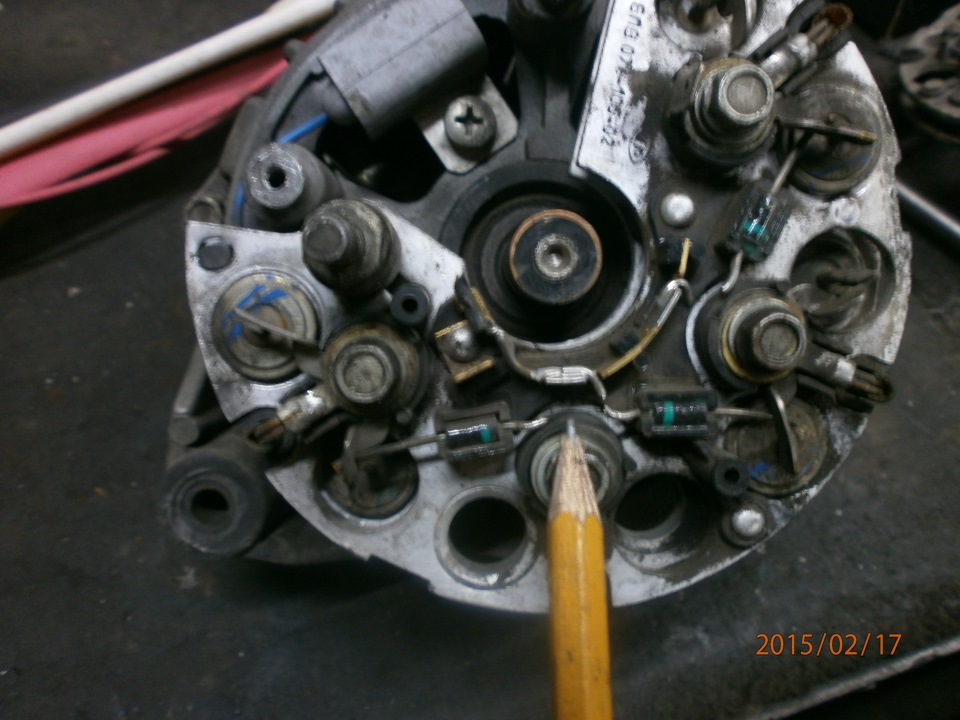

А це вже кастрований, де відкушено 3 діоди

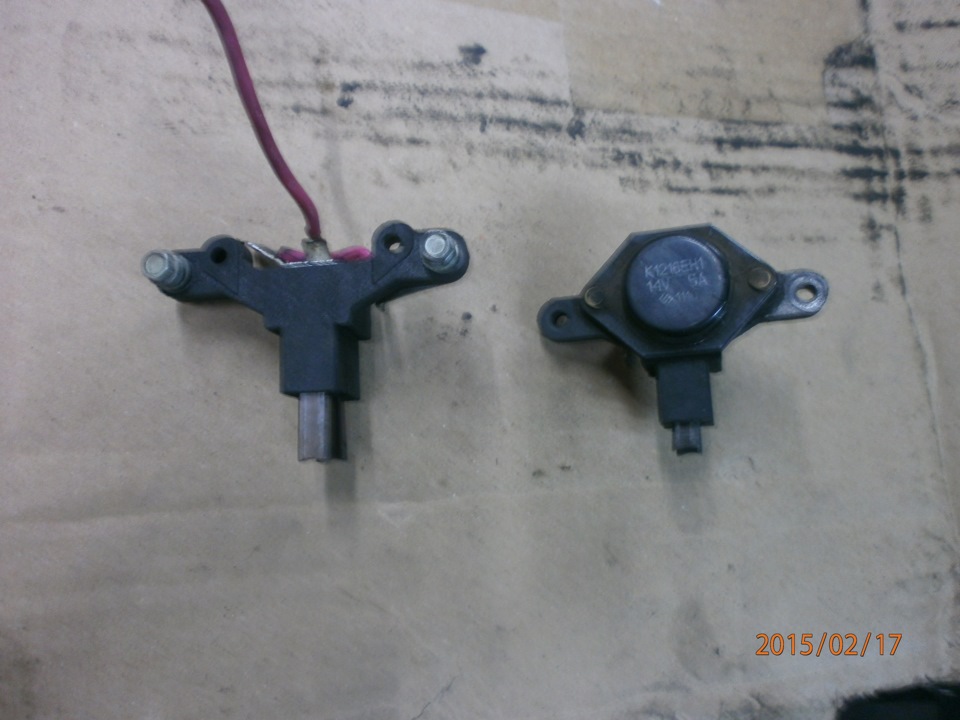

ось для наочності перероблений реле — регулятор у простий щітко —тримач

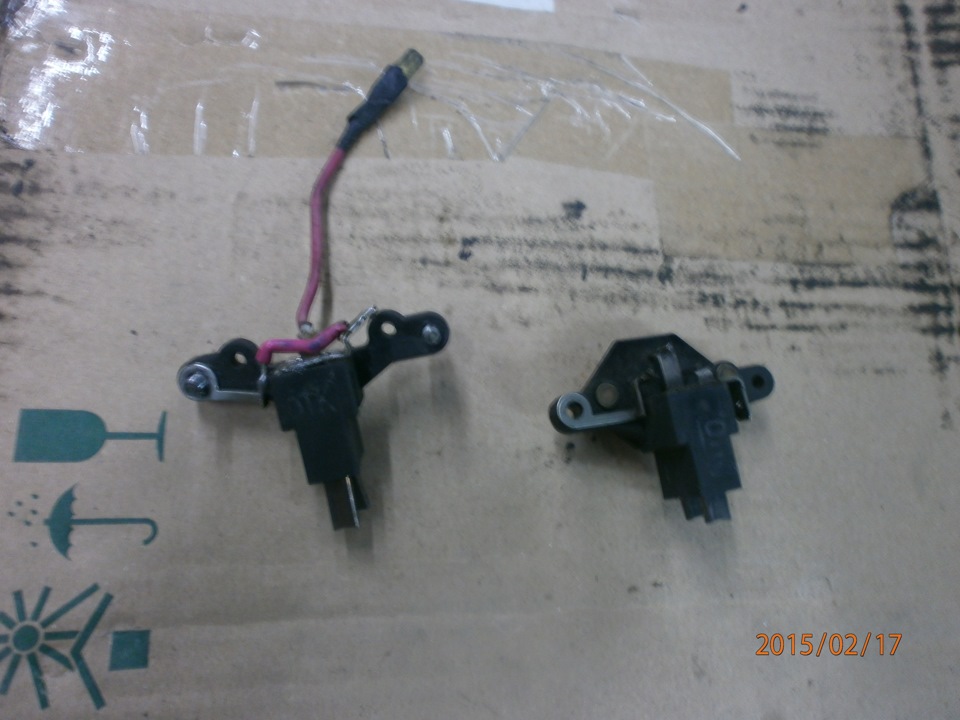

вигляд збоку

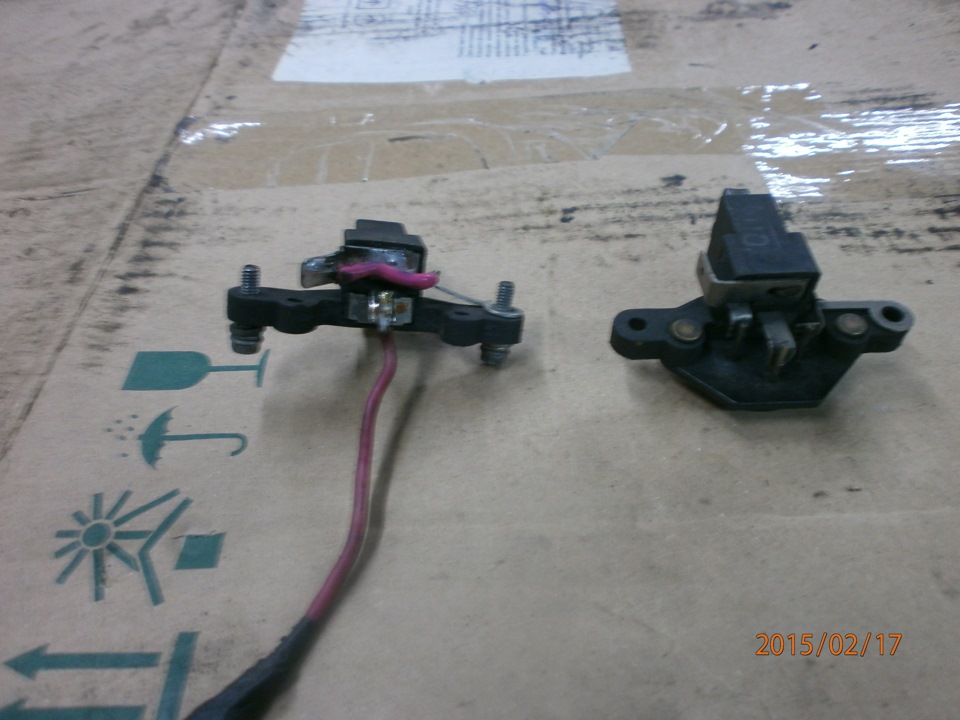

Так само видно що на щітках поміняні полюса на відміну від заводу, якщо їх не міняти то генератор працює як електричне гальмо.
на попередніх фотках видно повністю прибране терістор, на другомупереробленому я його не прибрав, а просто зрізав кришку що показанаі припаявся зі зворотного боку - це дало заводську жорсткість ніжокі пластин у яку впирається пружина щітки.
вже на місці
ну і зібраний вигляд, провід вивів через просвердлену дірдочкузбоку
виносне реле регулятор
На цьому мабуть секретному відео видно додаткове реле (показанопальцем), призначене воно для відключення генератора ЗАГАЛЬНО.Завжди звичайно так їздити не будеш, але на 402м відключити можна.А зі світу по нитці і взагалі виходить хороша надбавка допотужності. Ну і з приємних і напевно для мене зайвих і марнихречей, тесть, подарував мені камеру заднього виду і до неїмоніторчик ... До тестю притензій ні, і за подарунок величезнеспасибі!
Усім низьких цін і більше добра!
камера в рамці номера
монітор закритий
Відкритий. І в кадр потрапила шифт лампа - ліворуч від монітора -зробив її з повторювача всередині діод, коли спалахує весь салонжовтий. Пару разів було валив і забув про неї, а вона спалахнула —налякала на смерть. Ну і сама зйомка.
