Шнурок під SIMTEC 56.0-56.5/MOTRONIC M1.5.4.M2 . 8.1
Прив'язувати чіпи, перевіряти роботу іммо, погоджувати роботуебу/іммо доводиться і на столі.

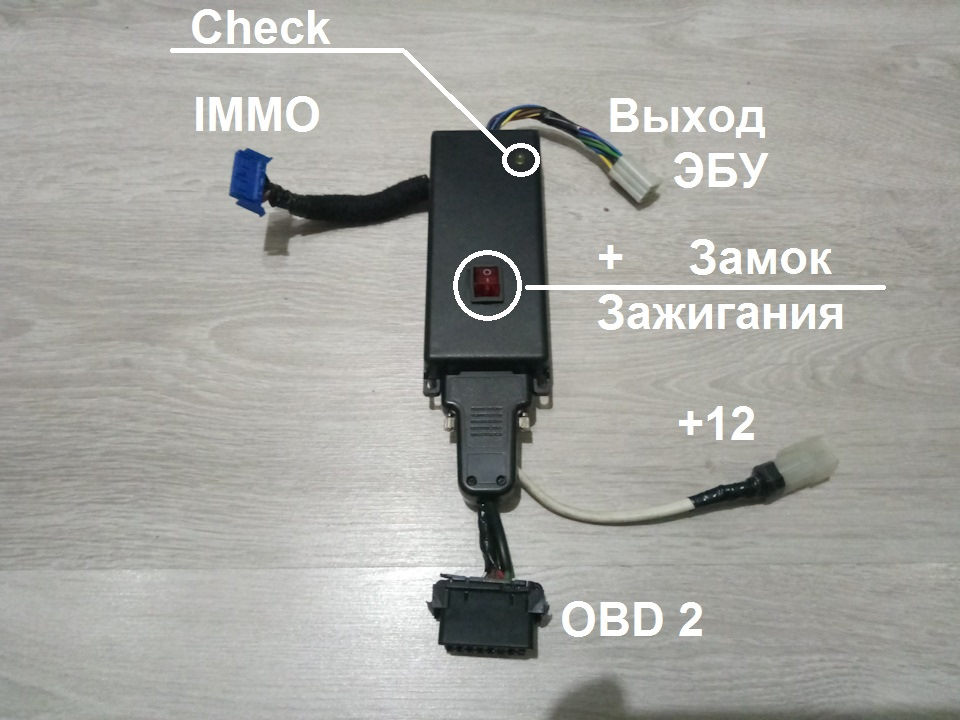

Для зручності роботи за погодженням ЕБУ та ІММО на столі на базітелефонного блоку, що валяється, з Вектра С було зібрано основниймодуль- "еБУ+ІММО"
модуль має-- -----
вхід живлення
вхід OBD
вихід під ІММО
вихід роз'єм під ЕБУ
ЧЕК роботи іммо
ЧЕК роботи ЕБУ

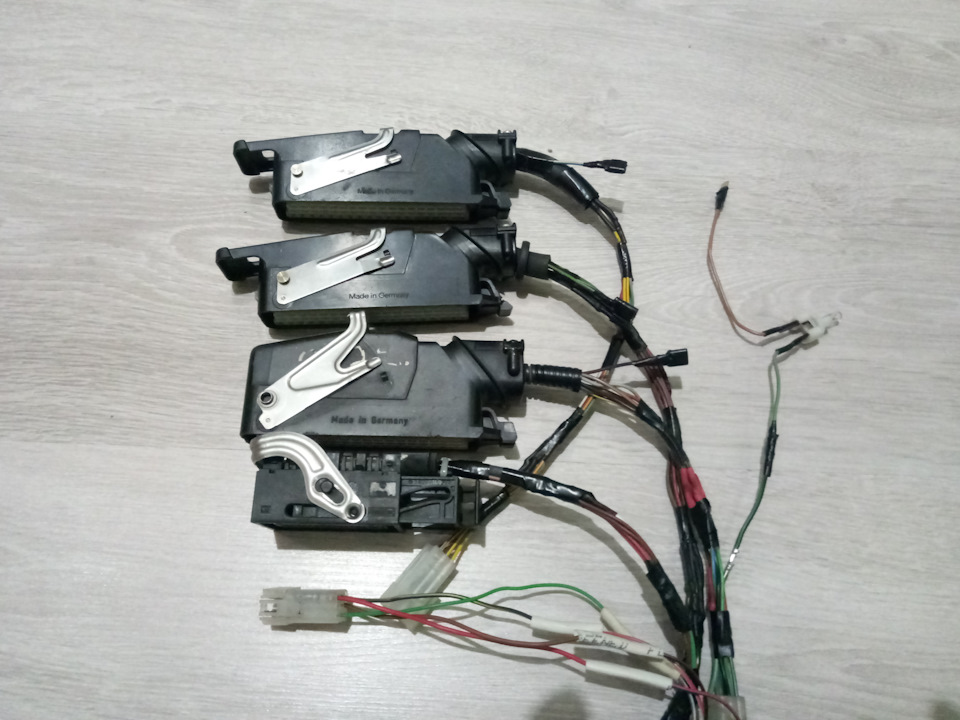

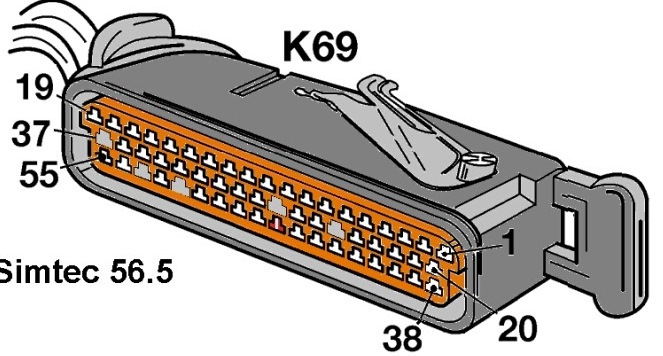

А ось під загальний 9 піновий вихідний роз'єм, для зручності роботибули зібрані шнурки під конкретний тип ЕБУ. За основу взято 55піновий роз'єм ебу. Щоб не перепинувати під різні ебу., і виходячиз їхньої розпинки було зібрано 4 шнурки під мотори./>
X25XE
X30XE

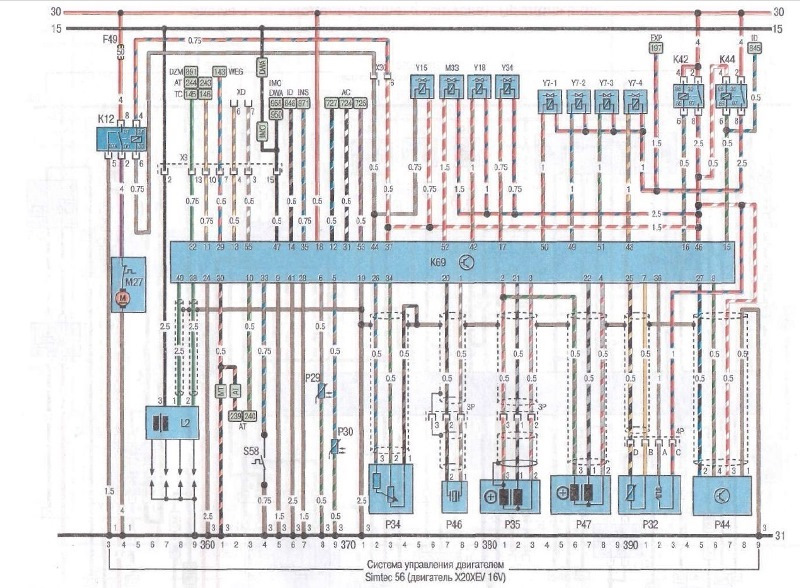

Схеми ебу які використовувалися для роботи додаю
SIMTEC 56.0-- x20xevSIMTEC 56.5--- х18хе/х20хеv
> MOTRONIC M1.5.4 --- x20se
MOTRONIC M2.8.1 ---x25xe/x30xe
< /p>
Дані схеми були складені разом, зайве прибрано і на світ з'явиласяодна загальна схема .
За графічну концепцію взято дизельний шнурок який зібрав ОлександрHer13< /span>
Ось загальна схема яка виросла з цих схем, яка об'єднала в собі
OBD
Immo 1
Immo 2
ЕБУ

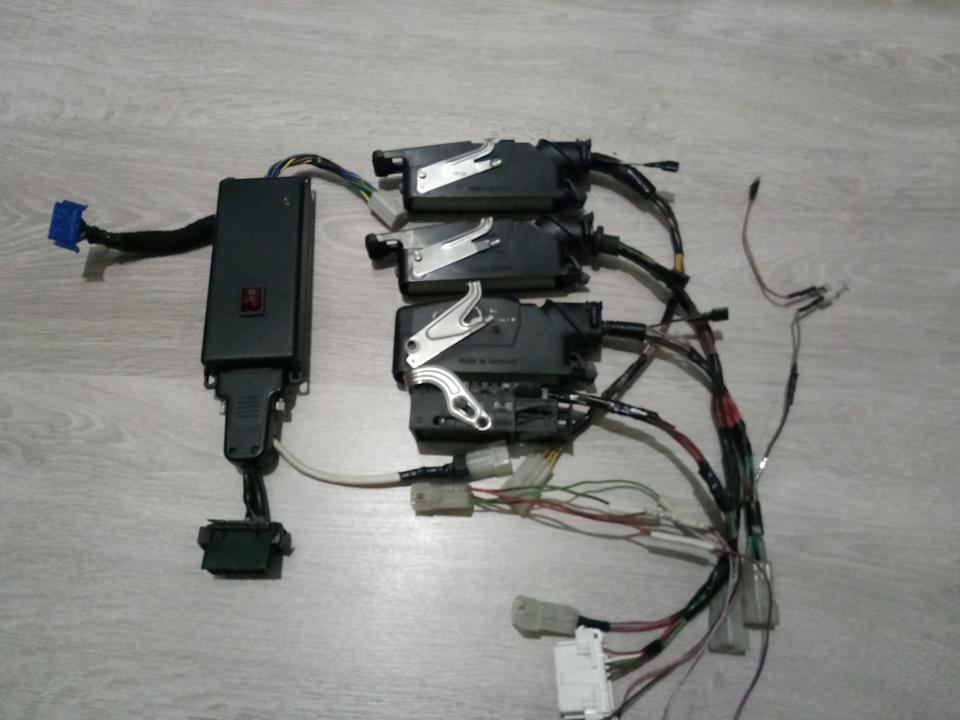

СХЕМА МОДУЛЬ "еБУ+ІММО" + ШНУРКИ
При бажанні кожен може виходячи з неї вибрати тільки те, щовідноситься до свого мотора. Як для варіантів ЕБУ + ІМО
і чисто для ЕБУ
Для ІММО та прив'язки нових чіпів
