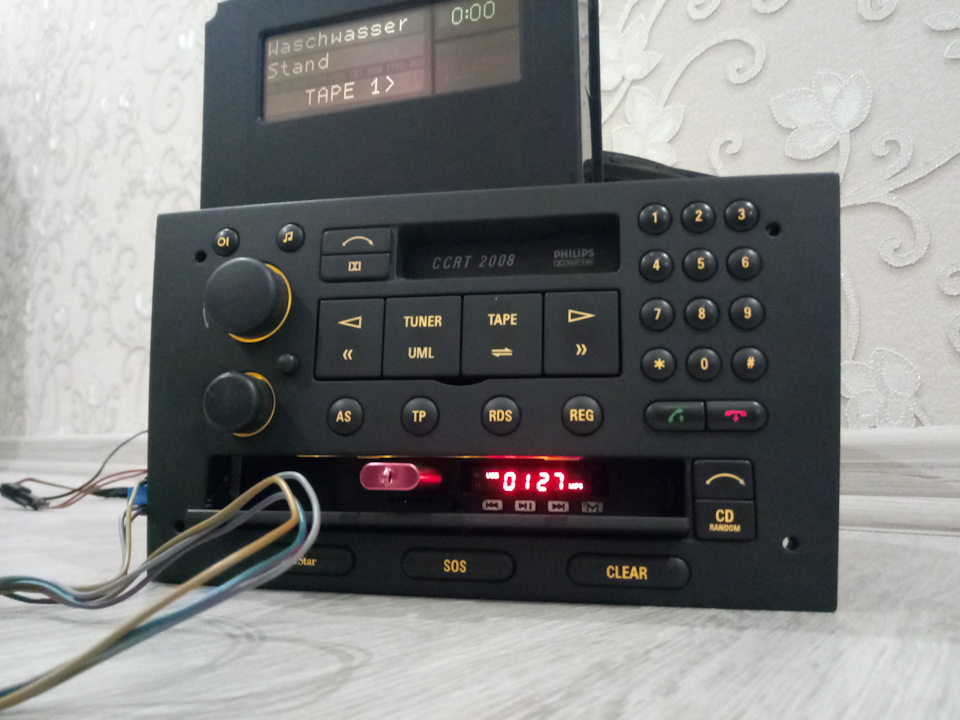

CCRT2008 ставимо mp3 (Usb) замість CD. Додаємо функцію "трекивперед"
Тема продовження обговорення про можливість управління в штатніймагнітолі зовнішнім модулем МР3
Частина 1---- звук.

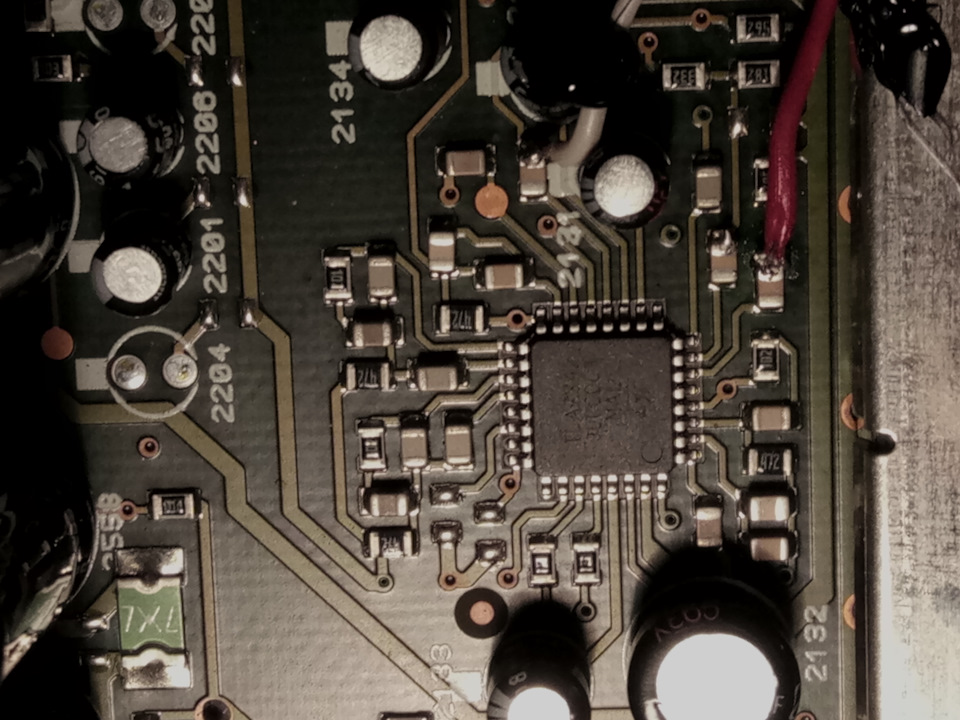

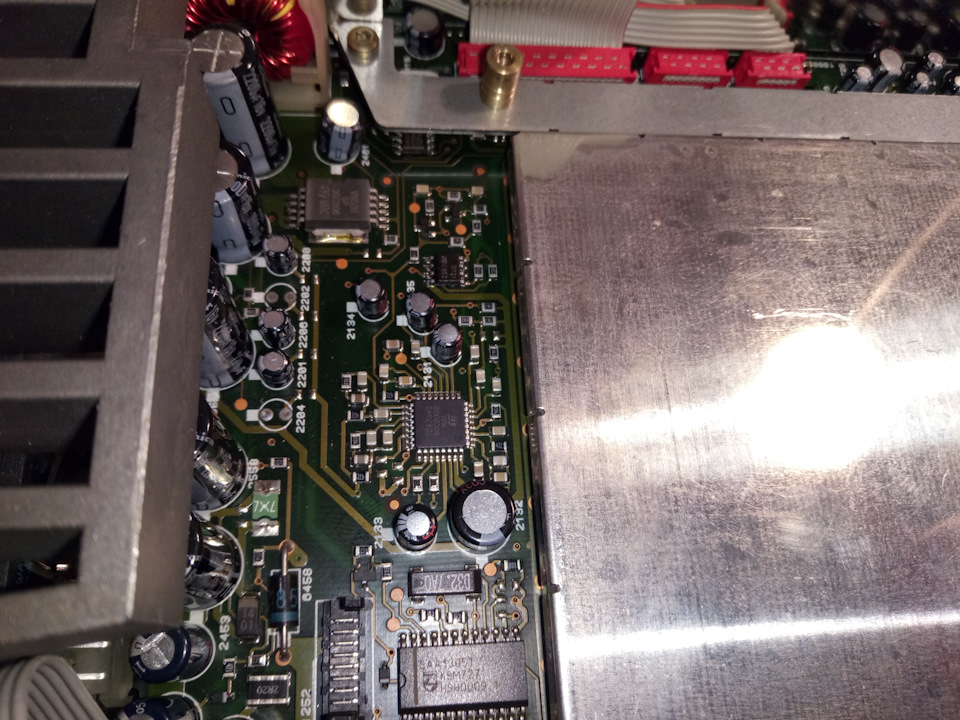

Знімаємо стрічкопротяжку добираємося до мікросхеми TDA7342 тут всеяк в одноодинку CCRT700
< /p>
правда трохи конфігурація підключення інша але все теж …
звук є .

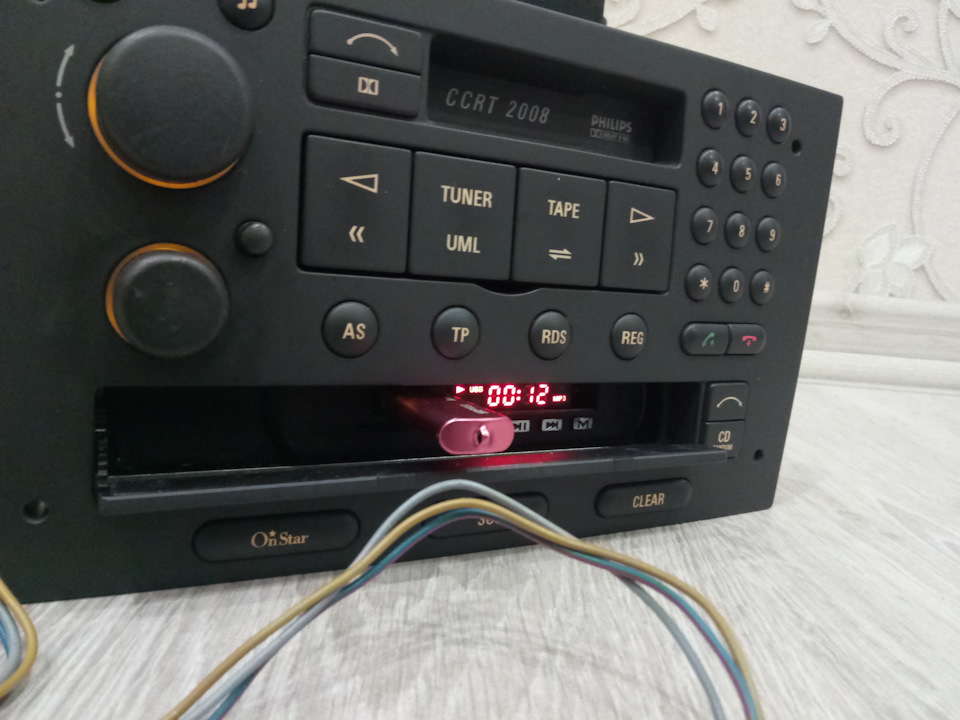

Частина 2 - ----Заміна ЦД на МР3

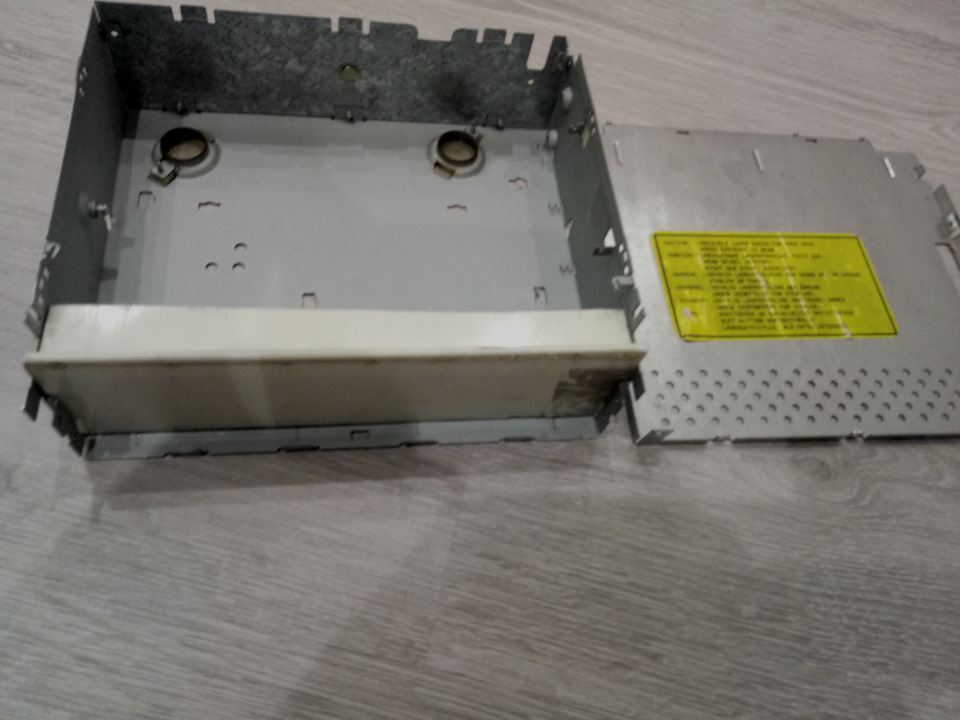

викидаємо сидішник залишаємо коробку для кращого та акуратногомонтажу модуля
модуль запитуємо в режим касета
TAPE-------------- МР3
РАДІО--- РАДІО
Частина 3. Додавання опцій "перемотування треків вперед"
/>
До загальної доробки додаємо "трек вперед"
пульт добре але іноді краще все ж таки управління на кермі або намагнітолі
Кнопки обрізати не вийде вони подвійної дії тому тільки все штатнореалізовувати
Знаходимо на платі управління точки де в режимі трек впередзмінюється напруга
в режимі Тапе-- 0В
в режимі "трек вперед "-- 5В
Тепер накинемо невелику схемку через оптопару щоб з'єднати
магнітолу та мр3 модуль
> з'єднуємо підключаємо пробуємо
бо це касетна частина то йому треба "трохи прокрутити плівку)))))до наступного треку"
подвійне натискання дає активацію трек вперед
< ГУЧНІСТЬ ----------------- Більше …Менше
Радіо ---------------- МР3
Треки Вперед —
все працює штатно з керма і з магнітоли
(треки тому не ставив функція не дуже потрібна та й варіантпереходу в гучність мінус чомусь часто проскакує )
Невеликий бік який є і є хворобою цих мафонів відламана шторка .вистачить поставлю засувку фіксатор кришки як на старихкомп'ютерах. Натиснув відкрилося натиснув зачинилося
Проблема що знайти її поки що проблематично.






Коментарі20
Молодець, з оптопарою добре тямнув
Потрібно було просте рішення
папки можна на ньому перемикати? і скільки можна папок з музикою максимум записувати на флешку?
якщо модуль підтримує функцію папок, то папки будуть перемикатися .кількість походу необмежена у мене їх 8
А як дізнатися, підтримує він функцію папок чи ні?
дізнатися в характеристиці модуля, що продається
Не зрозумію чому при вимкненні модуля та його включенні він грає з того ж місця, де зупинився - це модуль такий? У мене на модулі, якщо живлення відключити, то починає з першого треку грати. А от якщо з пульта вимкнути, що вкрай не зручно буде постій...
так ці модулі програш з останнього треку що звучав
сд ченджер повинен тоді бути присутнім .ні ченджера немає активації
Чейнджер є, достатньо його бічної плати, маленької. Туди підключається аудіовхід і сам мафон зможе перейти в режим ЦД чейнджера з цією платою. А ось як включати модуль при включенні ЦД чейнджера - поки не знайшов.
Є там запитка
Доброго дня. Підкажіть будь ласка, як правильно підключити mp3 модуль замість cd на ccrt2008. Підключаю лівий канал на перший пін шлейфу який йде в сд ченджер і правий канал на 4-й пін — звуку немаєНа вашому фото білий і червоний провід це лівий і пр...
так сд повинен працювати, тоді і звук буде
А харчування звідки краще взяти?
якщо зд ченджер то зд ченджера
А де він саме, плюс? Мені складно у схемах розібратися…
а ти думаєш їсти схема CCRT2008?тестер, ручка, листочок дзвонимо шукаємо малюємо, тільки так
Як ти зробив флешку я так і не зрозумів?!), я хотів поміняти мафон але зрозумів що втрачу купу функцій ... Зміг тільки впаяти аукс з яким взагалі не зручно, в результаті слухаю радіо тк лінь клацати на треку і відволікає сильно …
порився в даташите подивився що куди йде і зробив .ну а щоб шовкати треки це в іншу тему
Коротше для мене складно...
