Автор Ken Parks Переклад мій.
Отже, ось воно, купа людей питали про модернізацію задніхліхтарів…
А конкретно мова піде про дублювання низько розташованихпідкомірників.
Я ненавиджу, (як і багато власників) як низько вони розташовані, іхотів, щоб ведучим ззаду було таки видно, що я збираюся зробитиповорот (наприклад вантажівці/фурі.) Тому я підключив зовнішнігабаритні вогні, щоб вони блимали в послідовності з сигналамиповороту — просте підключення 4 проводів./b>

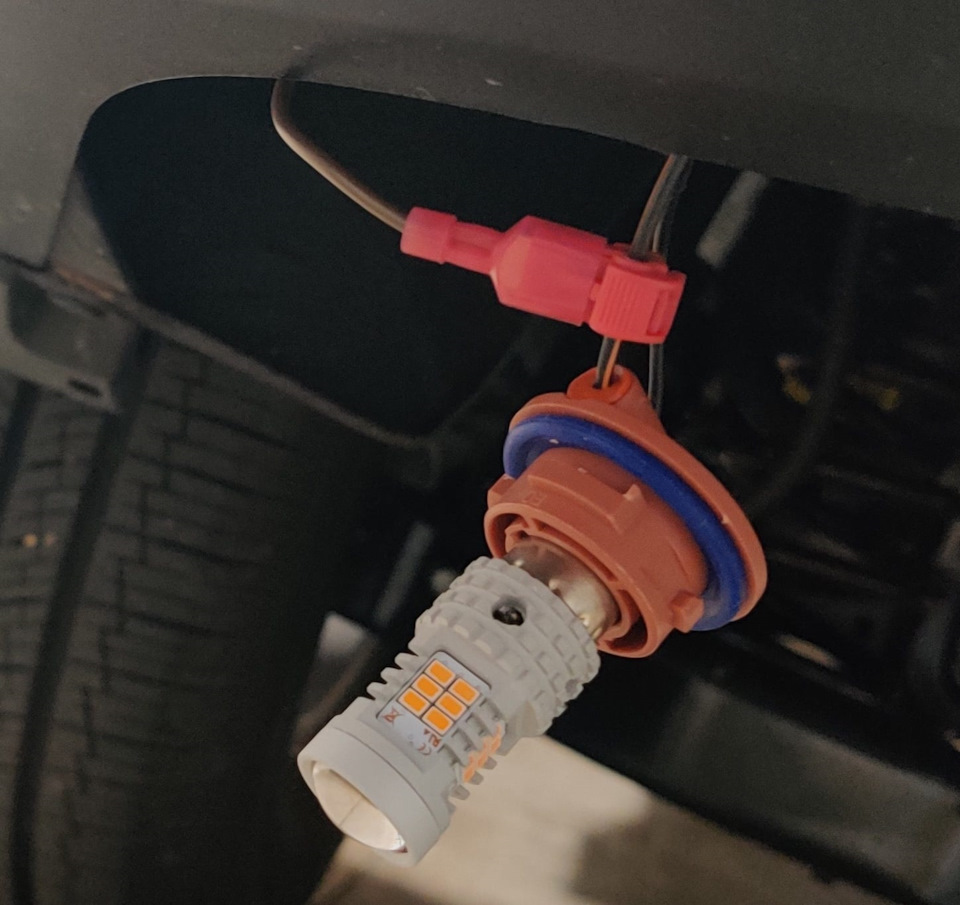

Вам знадобляться 2 автоматичних реле SPDT, необхідно зняти лампупокажчика повороту і корпус габаритного вогню з кожного боку.
< p>
Підключення реле:
86 - земля (чорний провід на роз'ємі стоп-сигналу)
87 - сигнал повороту (підключається до дроту живлення сигналуповороту/помаранчевий/чорний провід)
30 — До будь-якої сторони розрізаного дроту стоп-сигналу.
87A — до іншого боку розрізаного дроту стоп-сигналу.
87 — НЕ ВИКОРИСТОВУЄТЬСЯ
Кольори проводів гальма
Зелений/чорний — з боку водія
Жовтий/чорний — з боку пасажира

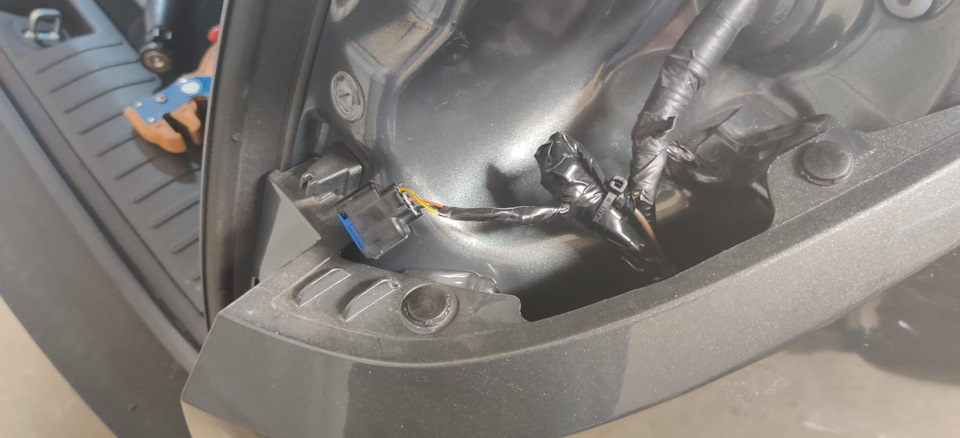

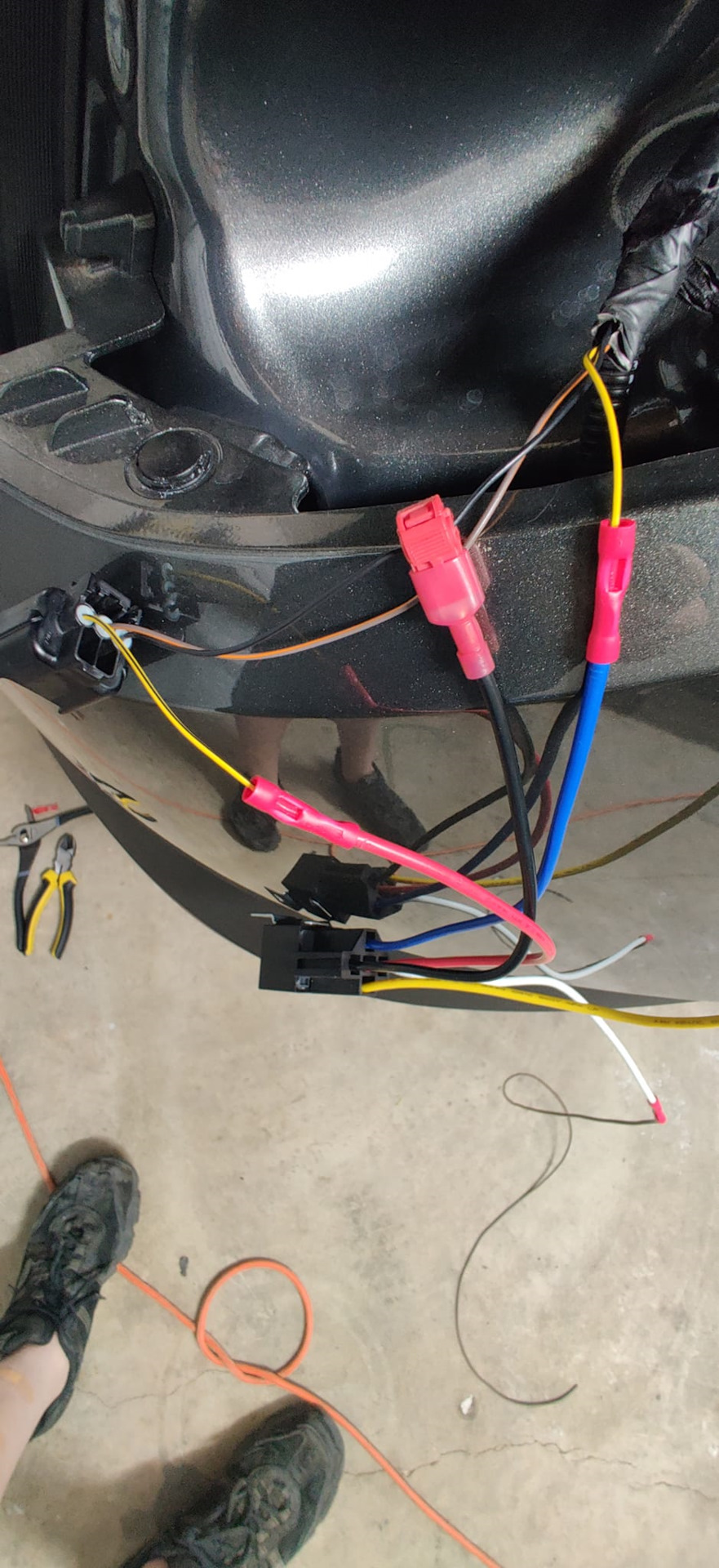

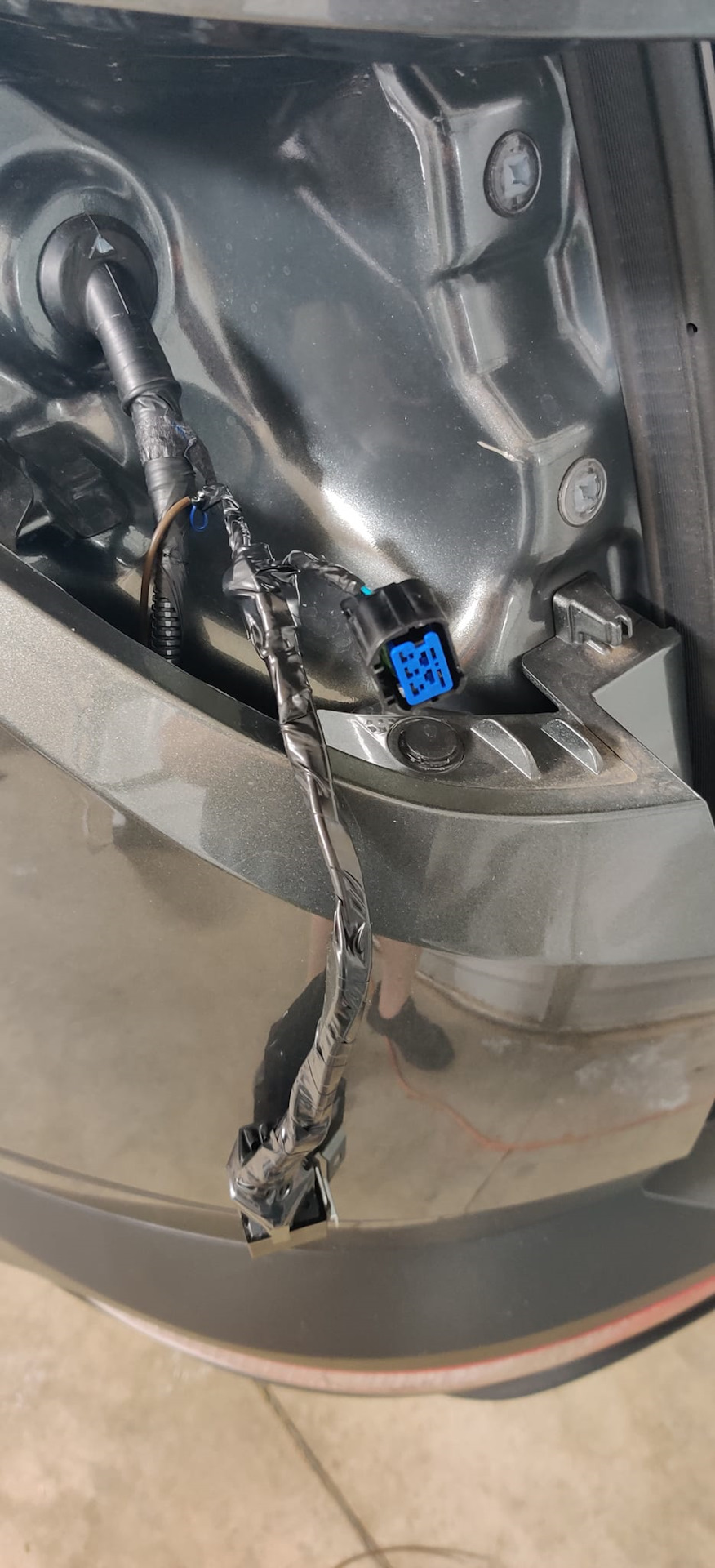

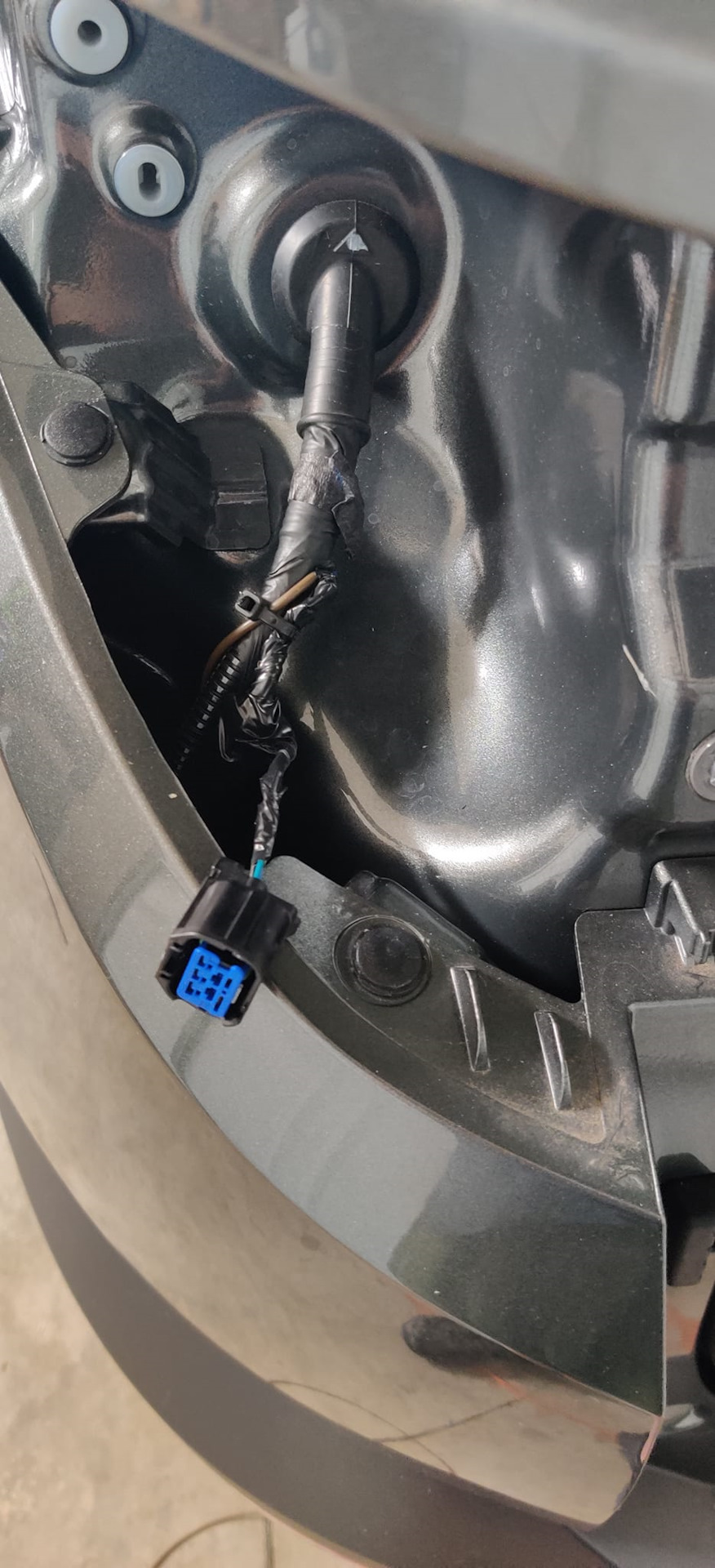

Дивіться фотографії для детального підключення
Відео роботи можна подивитися нателегафі:telegra.ph/Povorotniki-v-zadnih-fonaryah-02-08
<
Удачі, сподіваюся, це комусь допоможе…
ps (оригінальний запис usa owners Facebook group)www.facebook.com/groups/7…ermalink/982723779054011/
—
Телеграм чати присвячені NX4:
Україна/Європейська версія тут:t.me/tucson_community
Росія/Лонг версія тут:t.me/tucson4g_club
Новини про NX4 (якщо не любиш балакати)тут:t.me/htsnx4< < /p>
Коментарі17
Помилок не яких видала машинка? Після такої модернізації?
Автор, друкарська помилка, 2 рази описуєте 87й контакт, а 85го немає
Це братики вже зміна конструкції автомобіля, а значить зняття держномерів!
А гайці знають як має бути?
А хіба не ущербно коли поворотники внизу?
Абсолютно неповноцінно
Є загальний вигляд поворотників?
Посилання там на телеграф
А ти не робив?
Я тільки вчора статтю прочитав в американському ФБ, і виклав відразу. Не робив, але замислююсь.
Дуже цікаво було б побачити.
так ось Відео роботи можна подивитися на телегафі telegra.ph/Povorotniki-v-zadnih-fonaryah-02-08
А можна прибрати внизу щоб вони не миготіли, а залишити тільки вгору?
звичайно, можна, просто інше реле брати.
Я вниз поставив би в шпалери поворотники лампу заднього ходу, а поворотники повноцінно переніс би вгору
У нас поліція на це не звертає уваги. Тож буде все норм
Добре вам…
