Ви думали історія закінчилася?
Я теж так думав, поки не прочитав коментар шановного камрадуKuR Застосувавши Т-подібний трійник ти порушивциркуляцію ОЖ, а точніше, відтік рідини від турбіни, яказдійснюється методом ежекції. Тобто. Потік ОЖ з термостата, щозливається в розширювальний бачок, підхоплює рідину з обраткитурбіни. Думаю, що варто потурбуватися про пошук або виготовленнянового трійника" Після цього я і "піклувався виготовленням новоготрійника" :)

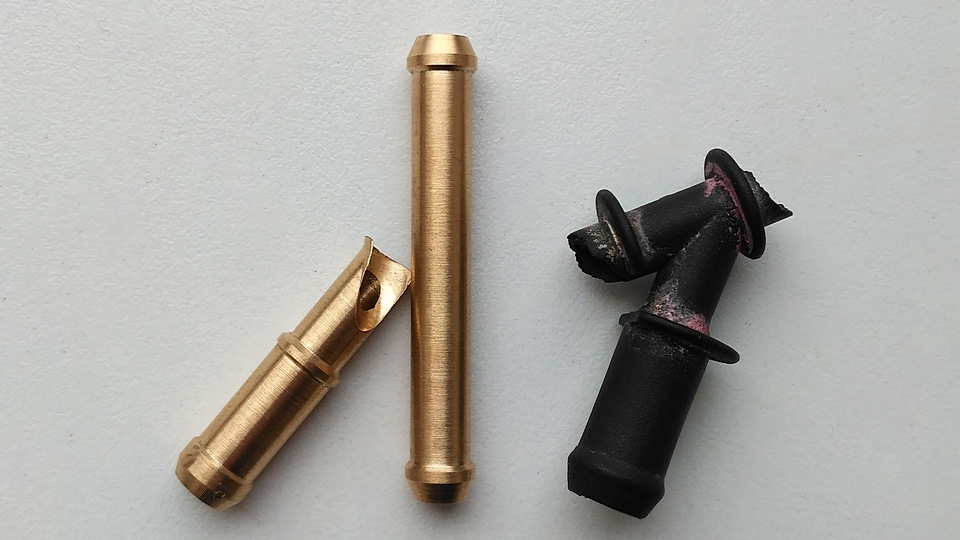

Благо у колеги в гаражі є токарний верстат, намалював я йому ескіз, і виточив він мені трубки з латуні.
До речі, внутрішній діаметр "товстої" трубки змінний.Спочатку 6 мм, а ближче до "перехрестя" - перехід на 4 мм (стільки ж і у бічнихтрубок) Зробили за прикладом оригіналу не забиваючи собі мозокзайвими питаннями.

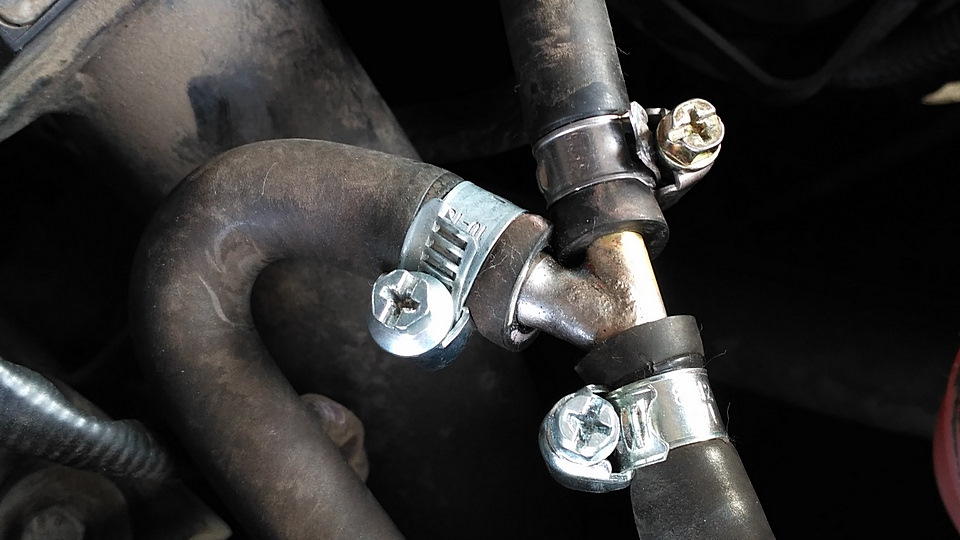

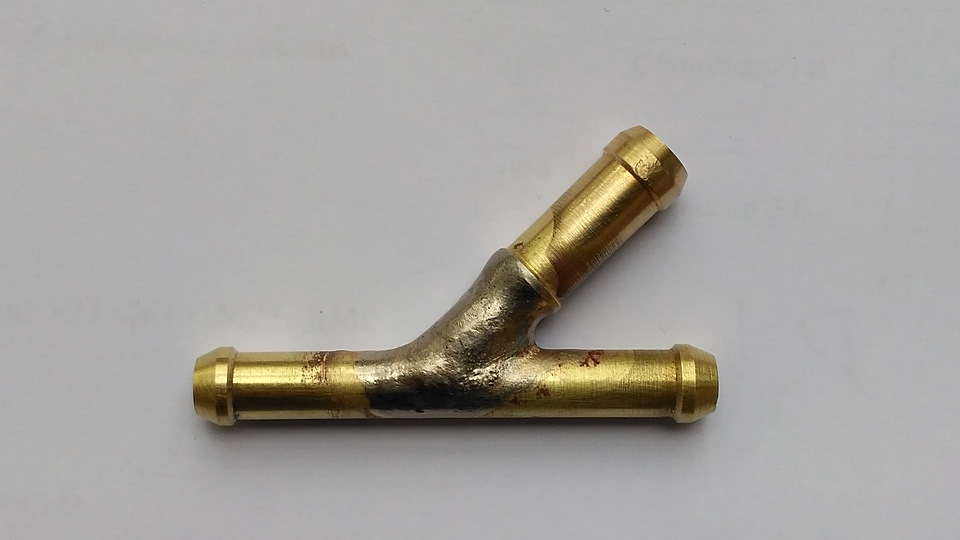

Ось що вийшло в результаті:






Коментарі14
А які розміри? про діаметр 8 * 11 * 8 я зрозумів. А по довжині? Боюся лізти в рідний поки не буде заміни під рукою))
Чесно кажучи не пам'ятаю. Зробили як оригінал. Товариш навіть у Візіо робив креслення з усіма розмірами, але в мене його немає. Якщо у нього зберігся - викладу.
www.gp-service.com.ua/tro…i-ohlazhdenija-tiggo.htmlось ще варіант…
були б розміри першоджерела, можна було б ще швидше і точніше підібрати ...
У попередньому пості є розміри)
zapchasti24.com.ua/tavria…uta/motor-slavuta/trojnikа таке диво Вам не підійде? як варіант, дешево та сердито…
Кут правильний, але розміри - ні)
Ну от і добре)
Тобі спасибі)))
Та мені за що? ))) Вивчай матчасть )))
Херасе ти заморочився))) я трійник просто встромив Т-подібний)
Ну я теж спочатку простий Т-подібний трійник встромив, але деякі камради заклали)))
дуже акуратно вийшло, молодці
Респект!
