Просуваюся в реалізації проекту щодо встановлення штатного датчикадощу/світла. Сам датчик разом з електрохромним дзеркалом вжеприїхали до мене. Як з'явиться вільний час займуся установкою. Апоки що звіт щодо встановлення слаботочного перемикача світла зрежимом АВТО, який необхідний для роботи датчика світла.Окрім цьогоу вас вже повинен бути встановлений блок комфорту 7H0937089 або7H0937090, і вся проводка від фар повинна бути заведена на блоккомфорту за штатною схемою (про це планую окремий пост).

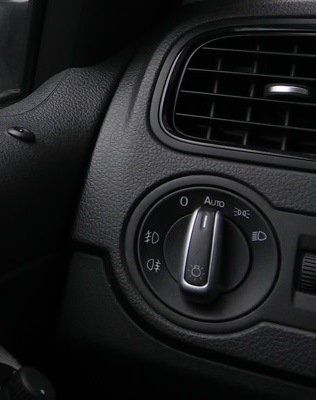

Так перемикач освітлення…
Для підключення знадобиться:
Колодка 8E0 971 980
Піни N 907 647 01

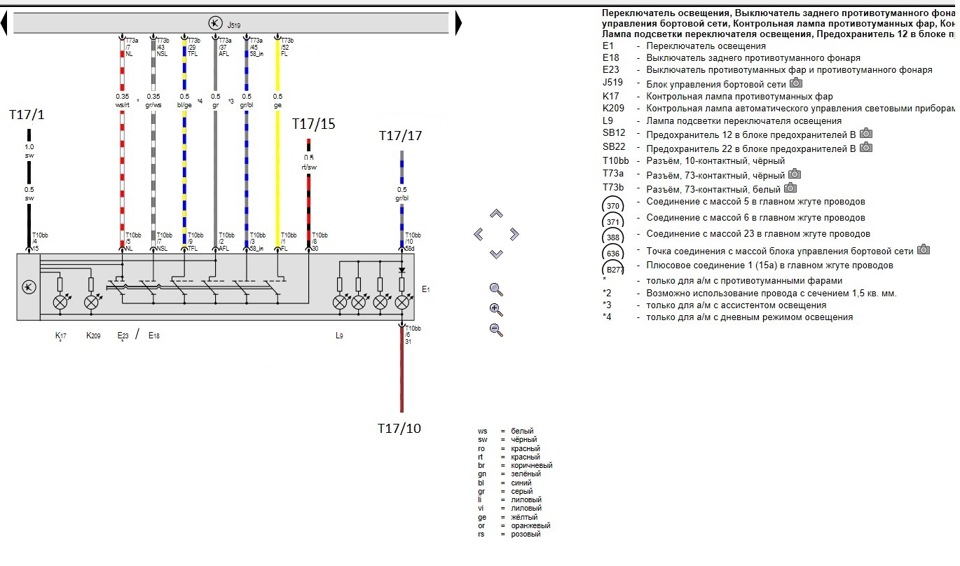

Схема підключення:
Зі старої колодки T17 забираємо наступні дроти і перепинаємо в новуколодку:
T17/1 == в нову колодку T10/4 (15 клема)
Т17/15 = = в Т10/8 (30 клема)
T17== в Т10/10 (підсвічування)
:
T10/1 == у T73b/52 (ближнє світло фар)
Т10/2 == у Т73а/37 (режим АВТО)
Т10/3 == у Т73а/45 (вхід - підсвічування та габарити)
Т10/5 == у Т73а/7 (протитуманки)
Т10/7== у Т73b/43 (задній протитуманний ліхтар)
Т10/9 == в Т73b/29 (дХО)
Особливої уваги вимагає підсвічування. Якщо у силового перемикачасвітла контакт T17/17 це вихід підсвічування, який живить всепідсвічування салону і підсвічування номера, то у слаботочногоперемикача контакт Т10/10 це вхід живлення підсвічування. Апідсвічування салону живиться від блоку комфорту – контакти Т73b/1та T73b/4 (вихід підсвічування). У свою чергу пін Т73а/45 — цесигнал, що управляє, а + береться з T73b/68 — клема 30.Підключаємо:Клема 30 == T73b/68 (з цього контакту також живитьсяправа фара).

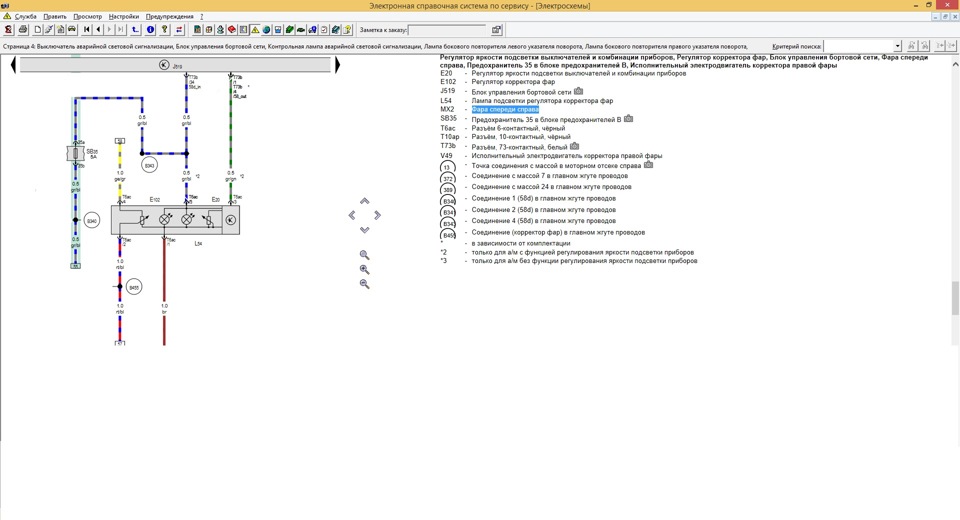

Схема підключення підсвічування для автомобілів з регуляторомяскравості підсвічування:
p>
Забираємо провід з контакту Т73b/34, заводимо на запобіжник, ачастину у відповідь із запобіжника тягнемо назад на Т73b/34 і Т6/5регулятора яскравості підсвічування.

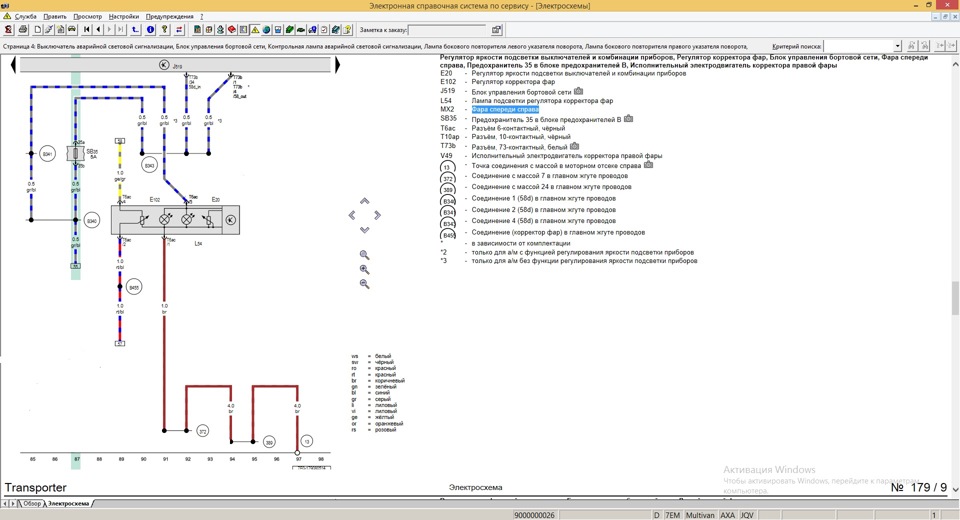

Т73b/1 і Т73b/4 з'єднуємо і тягнемо на Т6/3 регулятора яскравостіпідсвічування. Схема підключення підсвічування для автомобілів безрегулятора яскравості підсвічування:
У цьому випадку на регуляторі коректора/яскравості нічого нечіпаємо.
Забираємо провід з контакту Т73b/34,
Коментарі20
Доброго дня! Допоможіть будь ласка розібратися з проблемою. Не вдалося знайти більш відповідної дискусії ))) Є Джетта 2012 (PQ25), в якій із заводу був встановлений перемикач тільки з двома режимами - 0 та БС (ближнє світло ). Так от у режимі 0 завжд...
А якщо із заводу вже стоїть дзеркало з автозатемненням а датчика світла, дощу немає то це теж стільки мороки дроту тягнути чи вже легше буде?
Питання, а птф передні як підключив?
за штатною схемою через реле. У мене на блок комфорту поворотне світло в штатному ксеноні підключено в ті піни, де ПТФ підключаються
Так, саме це мене сьогодні і збило в думках, теж вирішив через реле зробити
Вірно! До речі у тебе в рестайлінговому датчику (на лобовому) буде датчик вологості для клімату?
Неа. Але цей датчик у мене окремо є
а де його встановлено?
У 6с він в іншому облицюванні стоїть під 90 градусів до лобаша
але теж в облицювання дзеркала?
Так, там же стоїть
А навіщо він, хто пояснить мені?
такий перемикач встановлюється для функції автоувімкнення світла фар і габаритів. Встановлюєш перемикач у режим АВТО, датчик світла визначає інтенсивність сонячного випромінювання, і якщо на вулиці темно самостійно включаються фари та габарити
Сумно їздити взагалі тоді буде, якщо фари будуть самі включаться ще)) так на алі бачив таку приблуду 1800 ru.aliexpress.com/item/OE…7.html?recommendVersion=1
Правильно мислиш, раніше і без підсилювача керма їздили)))
Підсилювач керма річ потрібна, а вимикачем ближнього один раз можна самому клацнути
це ти зараз так думаєш. А раніше коли всі на авто без підсилювача їздили, то теж мало хто був готовий платити за підсилювач)) І круїз контроль не обов'язковий - можна самому педаль притопити при необхідності ... і ДУ ключі не потрібні, один раз можна...
Вийшло так, що довелося автомат взяти, тепер плююся, що нудно стало їздити. Добре хоч двірники і фари сам включаю і клімату немає. Хоч якась розвага за кермом. А то взагалі мохом покритися можна))
Можу ще підказати як ABS відключити, щоб було веселіше )
Днями лазив у Поло седані із заводським датчиком дощу/світла та перемикачем світла з режимом АВТО. Там стояв блок 7H0937090D.
