Встановлення bluetooth у стокову магнітолу Update list

Замовив собі модуль bluetooth v4.2 для встановлення в стоковумагнітолу Update list. За описом є можливість підкинути керування зрідного підрульового для перемикання треків.

Подрулевий хочу адаптувати за інструкцією драйвівчан.

Якщо хто знає як зв'язати підрульовий через ArduinoNano поділітьсяпосиланнями.

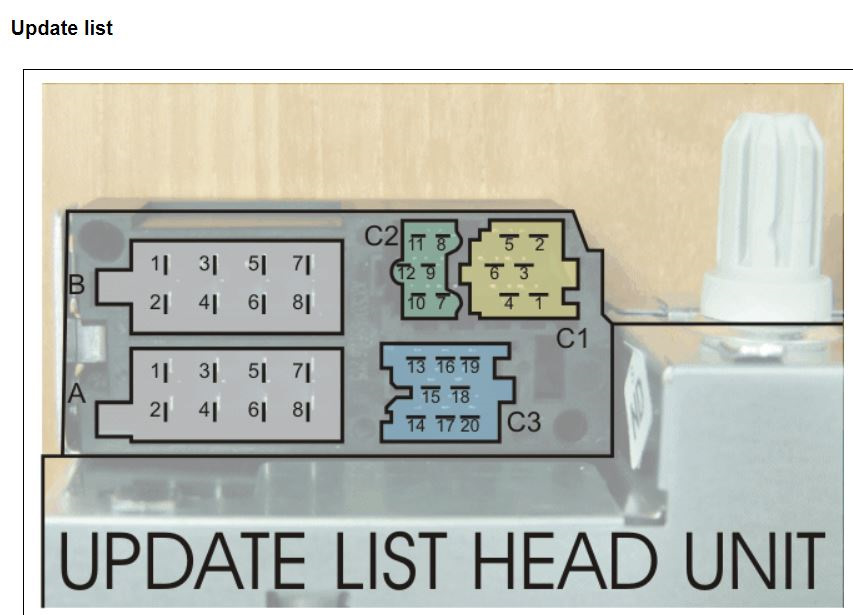

розпинання стокове магнітоли update list Megan2
A Power connector
1 Speed ​​Dependent Volume Control
2 n/c
3 Phone mute (ground to activate)
4 +12V (constant)
5 + Aerial (12V when radio on)
6 + Lights (12V when lights on)
7 +ACC (12V when ACC on)
8 GND
B Speaker connector
1 + Rear Right
2 — Rear Right
3 + Front Right
4 — Front Right
5 + Front Left
6 — Front Left
7 +Rear Left
8 — Rear Left
< /
C1 CCU(*) connector
1 DTA
2 CLK
3 MIRQ
4 n/c
5 Radio ON
6 GND
C2

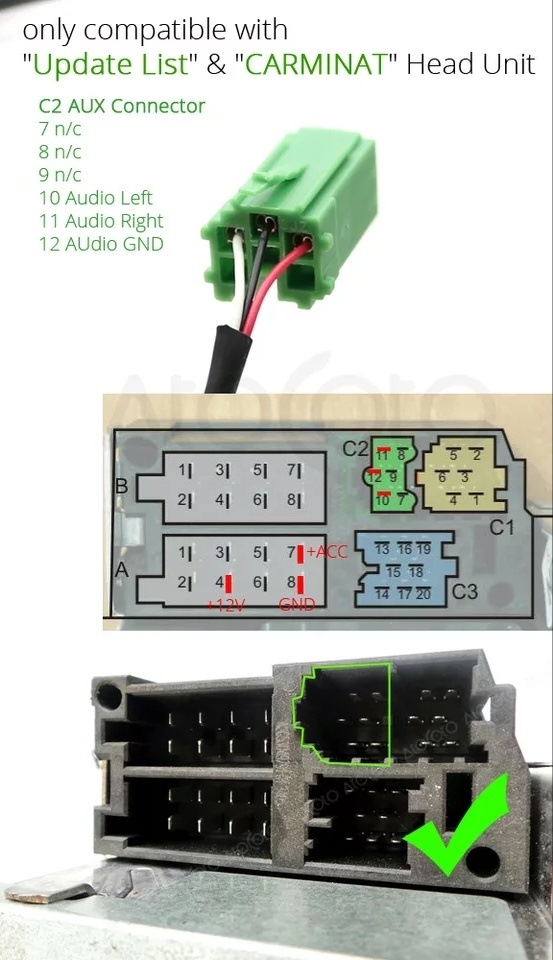

(**) AUX connector (**)
7 n/c
8 n/c
> 9 n/c
10 Audio Left
11 Audio Right
12 Audio GND

> C3 CD Changer connector
13 Tx (від HU до CDC або PC)
14 Rx (від PC або CDC до HU)
15 GND
16 12V (constant)
17 HU ON (12V HU is ON)
18 SPDIF IN (***)<
19 SPDIF GND (***)
20 (SPDIF GND) (***)
Підключений AUX кабель став незручний, та й хочеться без дротів, XXI століття як ніяк. Піни для AUX купував на місцевому ринку, алепізніше знайшов їх у китайців. Блок нижче для діагностики післявкорячення:
Режим автодіагностики аудіосистеми колишнього покоління (PN0-6)дозволяє перевірити деякі
основні функції:
● при одночасному натисканні на кнопки 2 і 4, виконується перевіркагучномовців. Вони
почергово запитуються, дисплей дозволяє перевірити відповідність іпорівняти сигнали для
кожного гучномовця,
● при одночасному натисканні на кнопки 1 і 6, перевірте рівеньприйому ( після індикації частоти),
– 9 або літера:гарна якість прийому,
– нижче, ніж 3:поганий прийом,
– 2:повна втрата стереофонічного звучання.
Режим самодіагностики аудіосистем нового покоління (NR4/5) дозволяєперевірити деякі основні
функція за допомогою однієї комбінації кнопок 1, 6 та i.Повідомлення виводяться таким чином:
● Індикація попереднього коду аудіосистеми:одна літера та 3 цифри, щоб не знімати
аудіосистему,
● перевірка гучномовців шляхом подавання подвійного сигналу (низький і високий) у гучномовцях,
супровідного індикацією гучномовців, що перевіряються на дисплеї (лівий передній H01,
правий передній H02, правий задній H03, лівий задній H04),
● виводить частоти та рівні датчиків вхідних підсилювачів,
● індикація версії ПЗ, індикація діагностики підключеної антени, якщо вона підключена
коаксіальним проводом, то на дисплей виводиться H15 з X = 0, 1 або2 залежно від стану
антени (0:розімкнений ланцюг, 1:коротке замикання на "масу", 2:споживання струму),
● перевірка гучності радіоприймача OFF (H08), вимикає всі режимигучності під час перевірки
аудіосистеми.
Для аудіосистем типу NR (у мене виводить код, зробив висновок, що у мене саме NR)< /b>
Попередній код визначається без зняття елементів, діючи такимчином:
● Увімкніть аудіосистему,
● Одночасно натисніть на кнопки 1 і 6 приблизно на 2 с .
● Попередній код з'являється на дисплеї.

Установка bluetooth модуля.

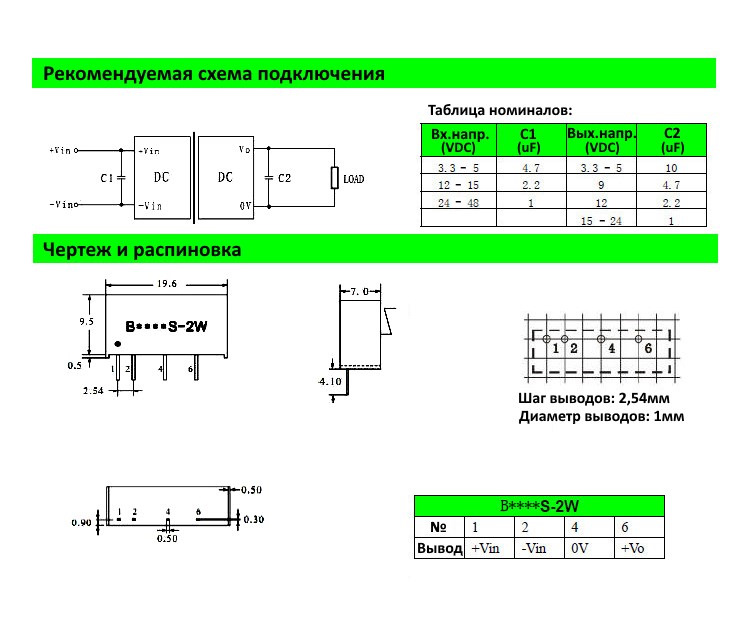

При спільне живлення з підсилювачем, можливі перешкоди від роботиBluetooth. Рішення – розв'язати живлення підсилювача та Bluetoothмодуля за допомогою ізольованого DC-DC перетворювача. На допомогуMornsun B0505S-1W, це 5-вольтовий. Mornsun B1205S-2W перетворює з12В до 5В.
роботу розділю на 3 етапи:
1 етап з підключення та перевірки — виконано успішно!
2 етап — реалізувати можливість зміни треків рідним підрульовимперемикачем. Думаю, це могла б допомогти Arduino. Але я в ційсправі новачок і навіть не знаю, з чого почати. З цієї причинитягтиму дроти до джойстика на підрульового. У роботі…
3 етап – підключити зовнішній виносний мікрофон для повноговикористання функціонала плати. У роботі…

Прийшов bluetooth модуль.

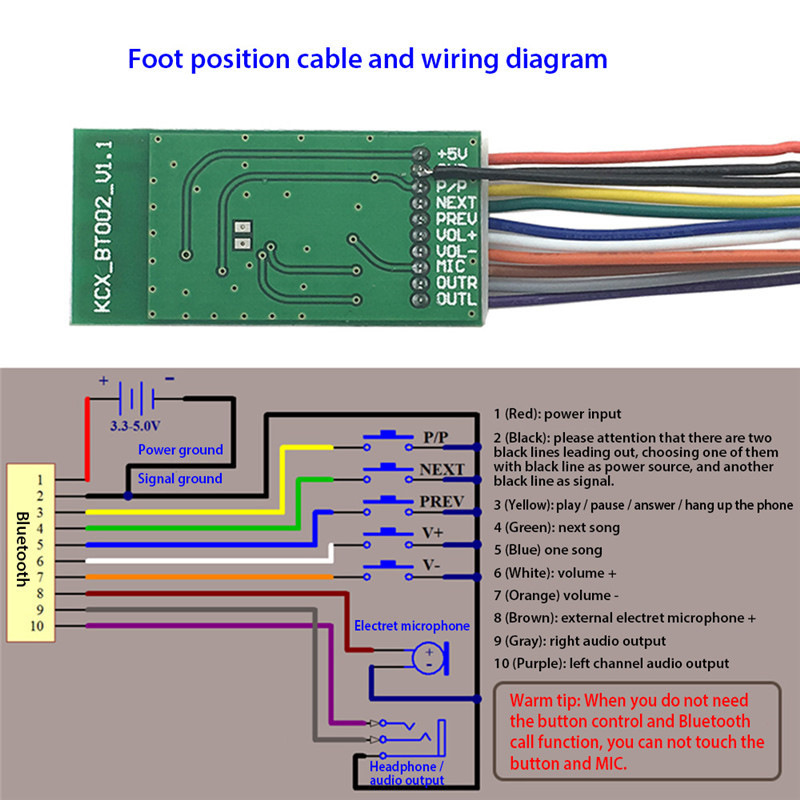

KCX_BT002 Bluetooth

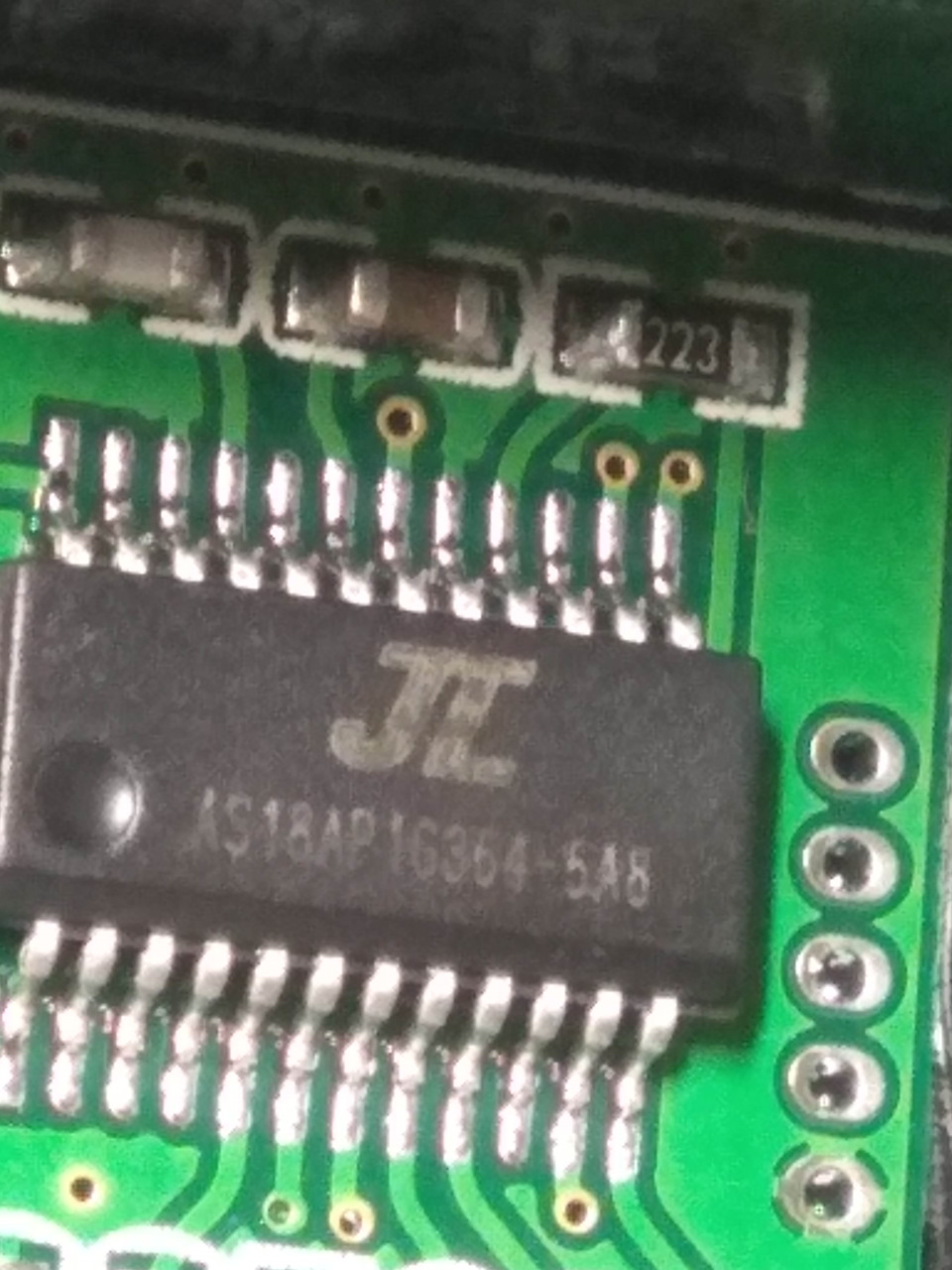

JL AS18AP1G3645A8 чіп bluetooth модуля

< Почнемо шаманити. Розібрав я свою магнітолу UpdateList.Якщо вірити парт номеру, то повна назва 8200607918 Renaultавтомагнітола cd vdo renrdw330-10 4х15w.
Для розбирання потрібен торкс на 10 і на 8. Ось що тамусередині:
Центральний процесор SAA77 N1B
Update List Renault Центральний процесор
Update List Renault
Update List Renault
Update List Renault
Вольт для живлення bluetooth модуля.
Знайшов на платі стабілізатор L7808AB2T на 8 Вольт, але потрібно небільше 5 Вольт.

Стабілізатор L7808AB2T на 8 Вольт

Не став городити місто, тим більше, що функціональність CD я нехочу втрачати. Взяв перетворювач DC-DC Підпаювався прямо на платумагнітоли. Спочатку підпаявся на ніжки А7+ACC (12V when ACC on) таА8 (GND). Все запрацювало, але модуль bluetooth працює постійно, поки є запалення (навіть при вимкненій магнітолі). Перепаяв ноги наС3-15(GND) та С3-7(12V when HU is ON). Тепер при вимкненнімагнітоли кнопкою, bluetooth теж відключається. Живлення bluеtoothмодуля синій плюс, коричневий мінус. Звук відмінний навіть безрозв'язки живлення підсилювача і Bluetooth модуля за допомогоюізольованого DC-DC перетворювача.

1 етап по підключенню - пройдено.
Мінімальний функціонал є. При виборі Aux входу на магнітолівідтворюватиметься підключений по bluetooth звук з будь-якогоджерела.
При вхідному дзвінку відбувається зупинка музики та йде голосовеозвучення номера телефону — диктуються цифри англійською мовою.

На платі є можливість підключення виносного мікрофон. Пізніше, впланах купити і його. Вирішив замінити модуль живлення Bluetooth наменший за розмірам і запхнути його всередину магнітоли.
Знайшов і замовив у китайців маленький DC-DC знижуючий модуль.
АЛЕ потім знайшов такі і рекомендую саме їх, т.К. Підстроювальнийрезистор - не найкраще рішення в місцях з підвищеною вібрацією.Свій підстроювальний заміню на постійний опір, як тільки знайдупотрібний номінал. У моєму випадку:для зниження з 12 Вольт до 5Вольт потрібно 32кОм для зниження з 12 Вольт до 9 Вольт потрібно63кОм

У результаті все компактно вмістилося в корпусі

У результаті все компактно вмістилося в корпусі магнітолиUpdateList
Провів підготовку та протяжку кабелю під мікрофон
