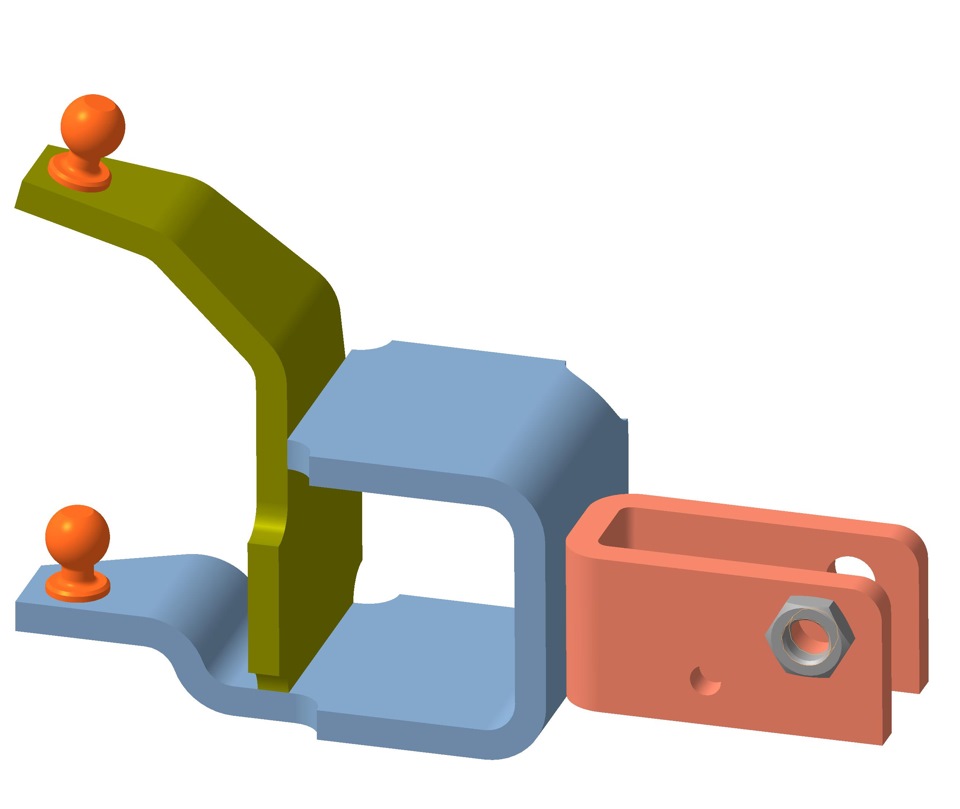

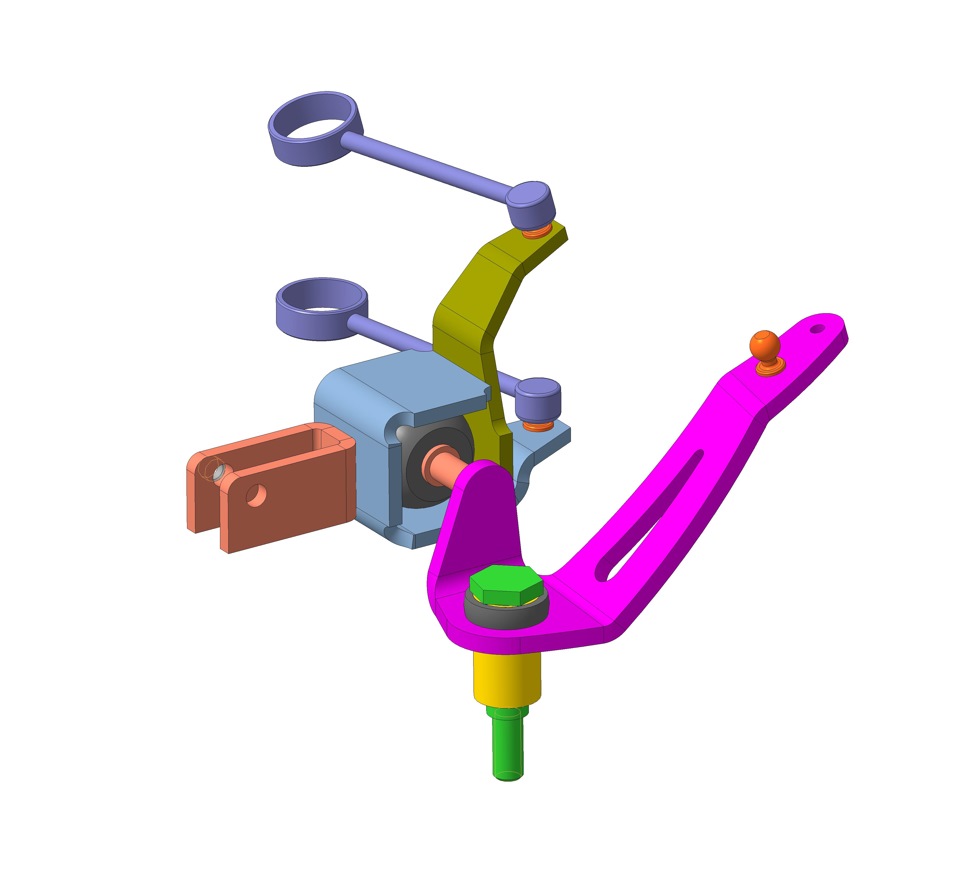

У відпустці буває нудно )) коли в гаражі робити нічого, можна іпомалювати в Компас 3D )

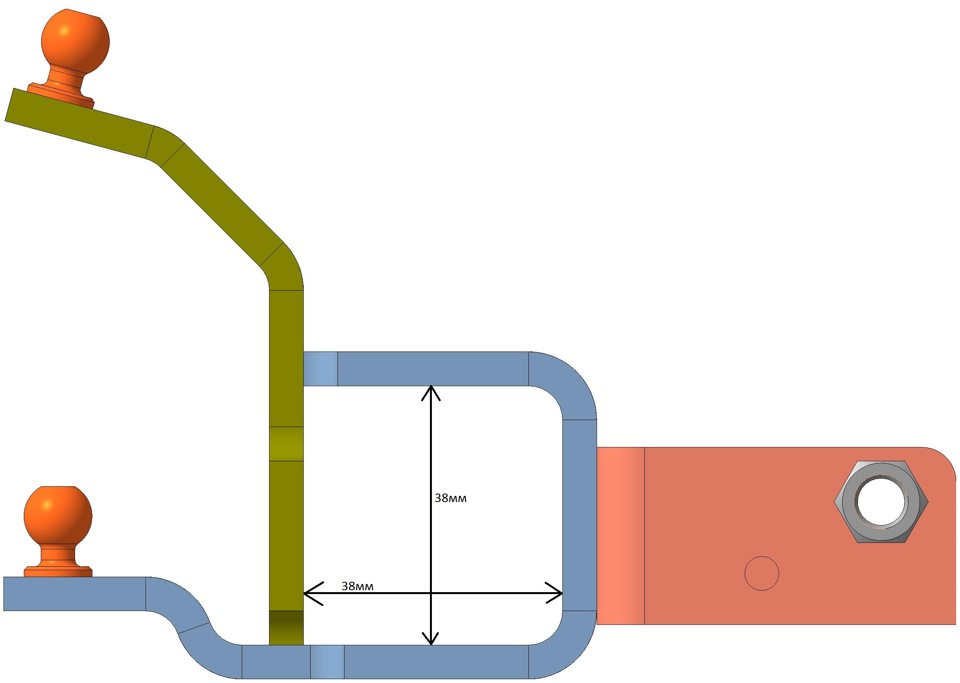

До речі Куля за ідеєю повинна бути ⌀38.

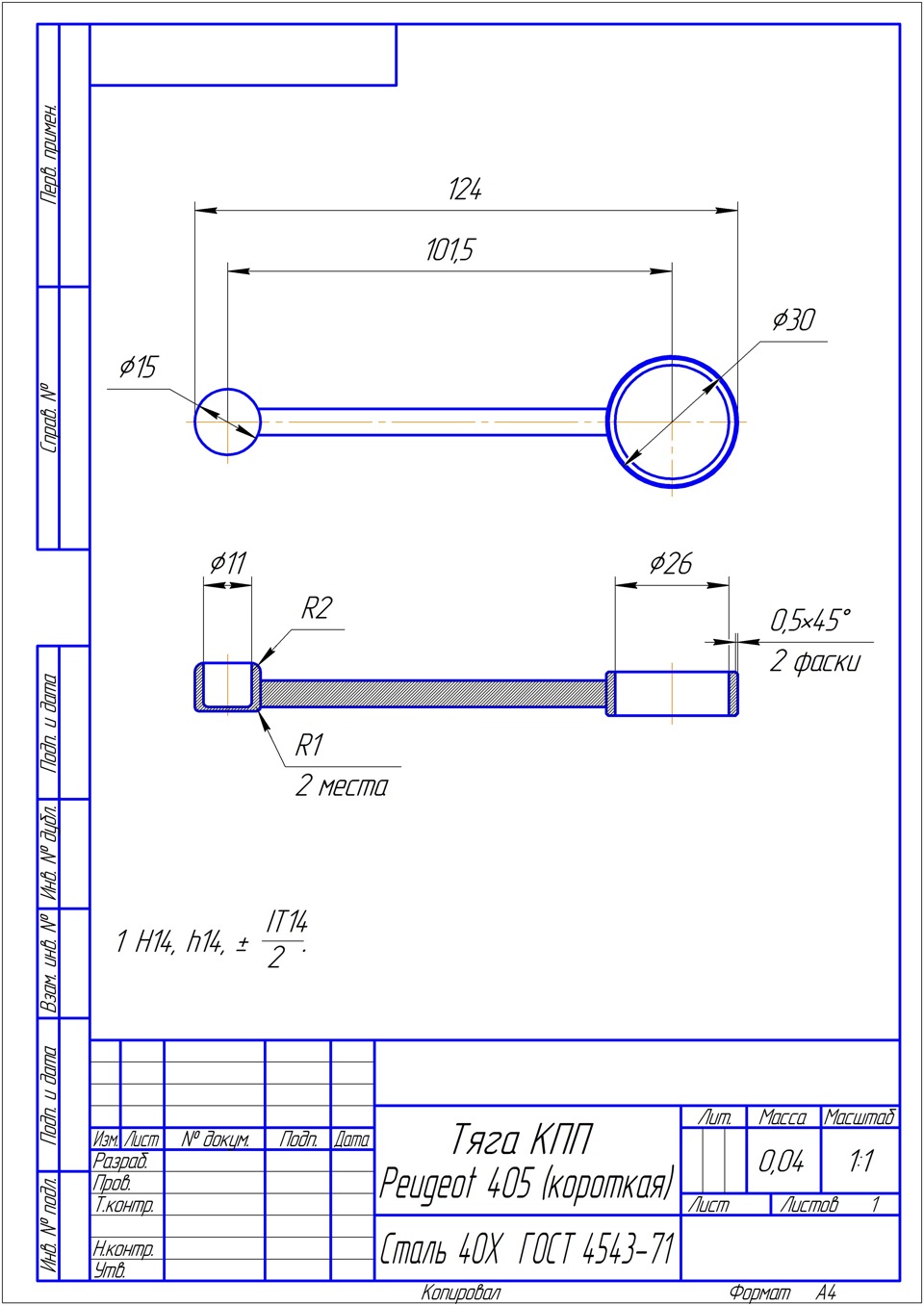

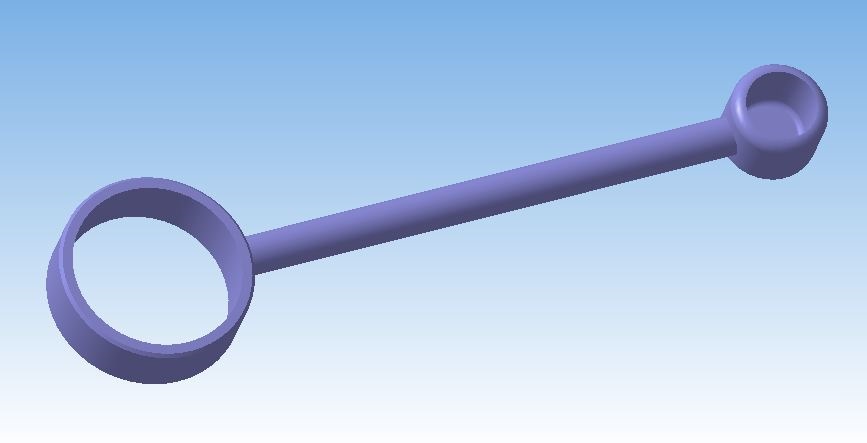

Хотів намалювати довгу тягу кпп, але у мене тільки регульована ( Укого є оригінал? і хто зможе зняти з неї розміри?
Всі розміри знімав сам із оригіналу)) Як буде час, буду ще малюватита додавати))
Дивіться самі що вийшло)
Коментарі10
Я захоплююся як ти робиш креслення в компасі. Міг би я якось звернеться до тебе по складання креслення за моїми приблизними даними (не задарма)? Я просто грубо кажучи не вмію.
Еее ... Захоплюватися не варто))) просто це моя робота)))))
Красавчик! Як ти вже в дорозі?
Написати коментаршарик від дуже старої комп'ютерної мишки
Ну так а може на тросикову переробити?
Можна спробувати! Але потрібні ескізи як виглядатиме! Є пропозиція?
Комусь робити нічого)) так і машину цілком недовго зробити)) правда складання пекельна буде. Щодо кулі, я робив 39, гума втиснулася при установці, зате щільніше стало, хоча у мене може вже була виробка на квадраті.
та ось і я думаю з капролону або другопласту виточити 38 або 39 діаметр) і запресувати замість рідної кулі
З капралону або фторопласту, якщо так просто може не увійти. Хоча фторопласт — пластична може і увійде. Якщо все зніматимеш, усередину квадрата знайди трубу і по її діаметру роби кулю. На Самандах так.
Ага і люфтити і торохтіти швидко почне)))
