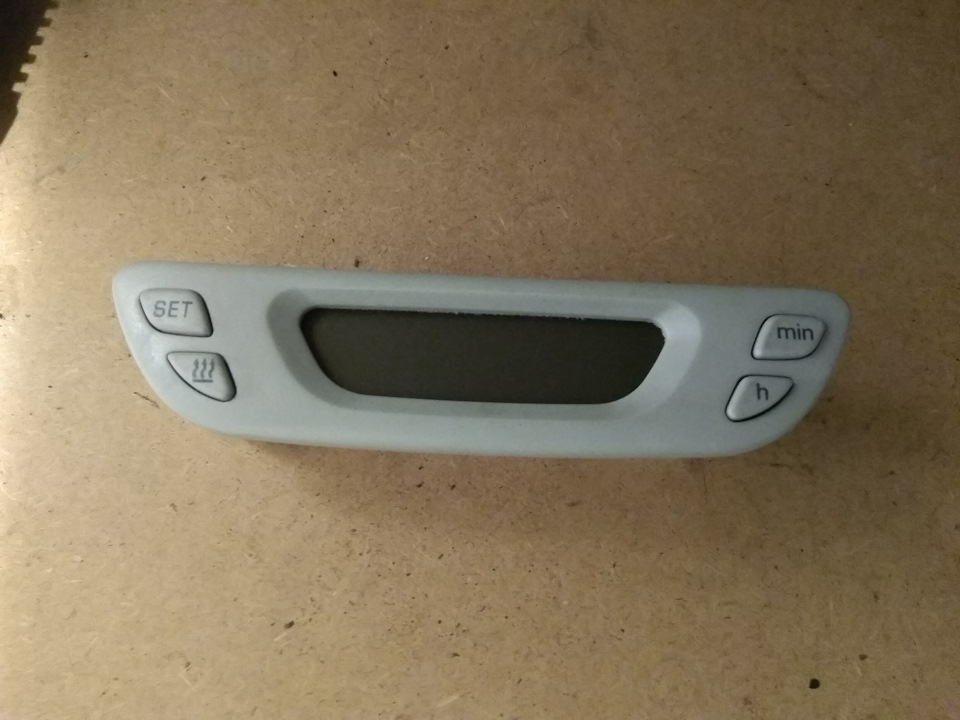

Вдалося якось мені роздобути оригінальний годинник з функцієювключення Webasto з Galaxy рестайлу.
Розбираємо пластик зверху

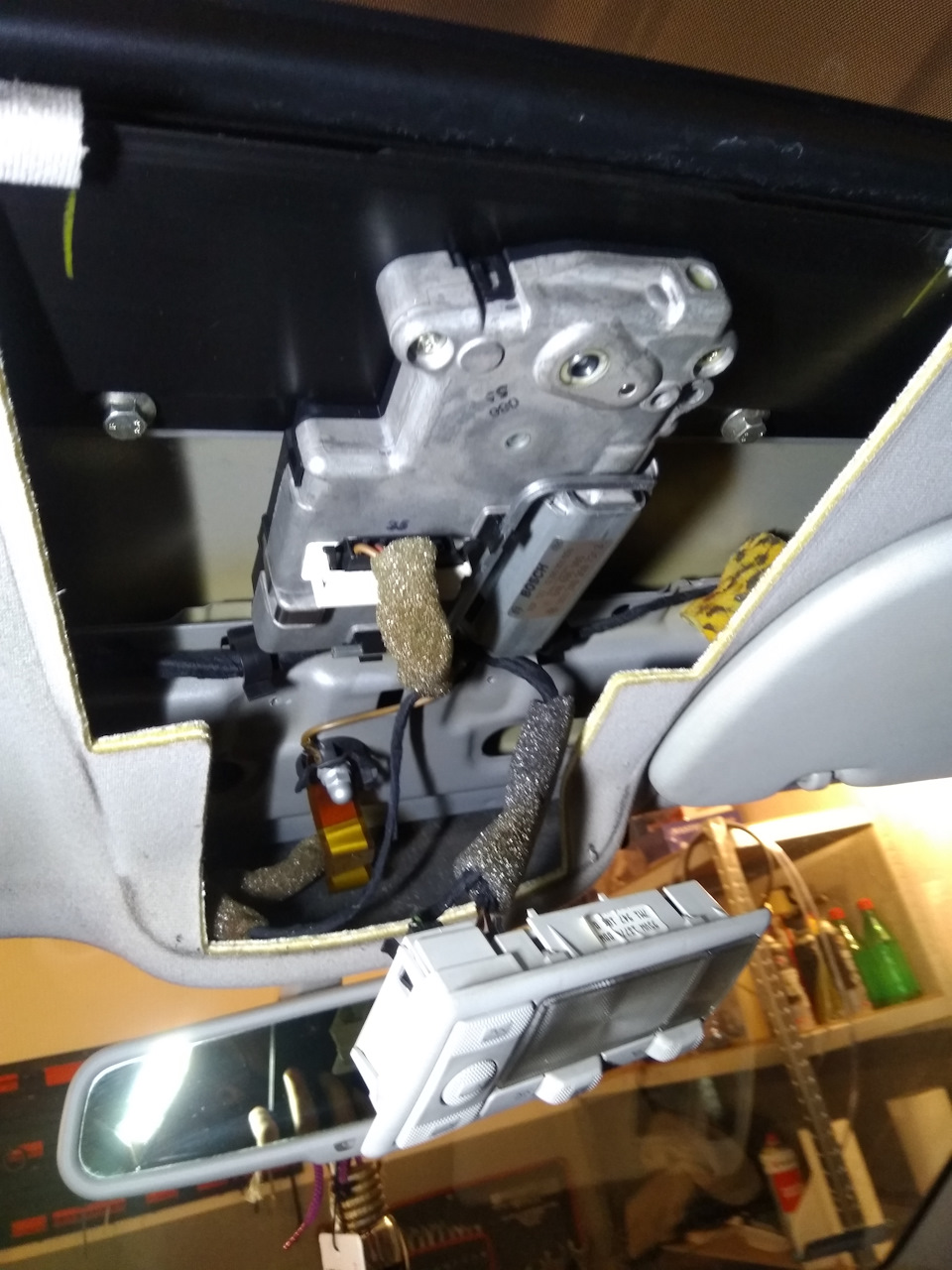

Бо у мене люк, то така пластмаска ще…
Накладку лівої стійки<

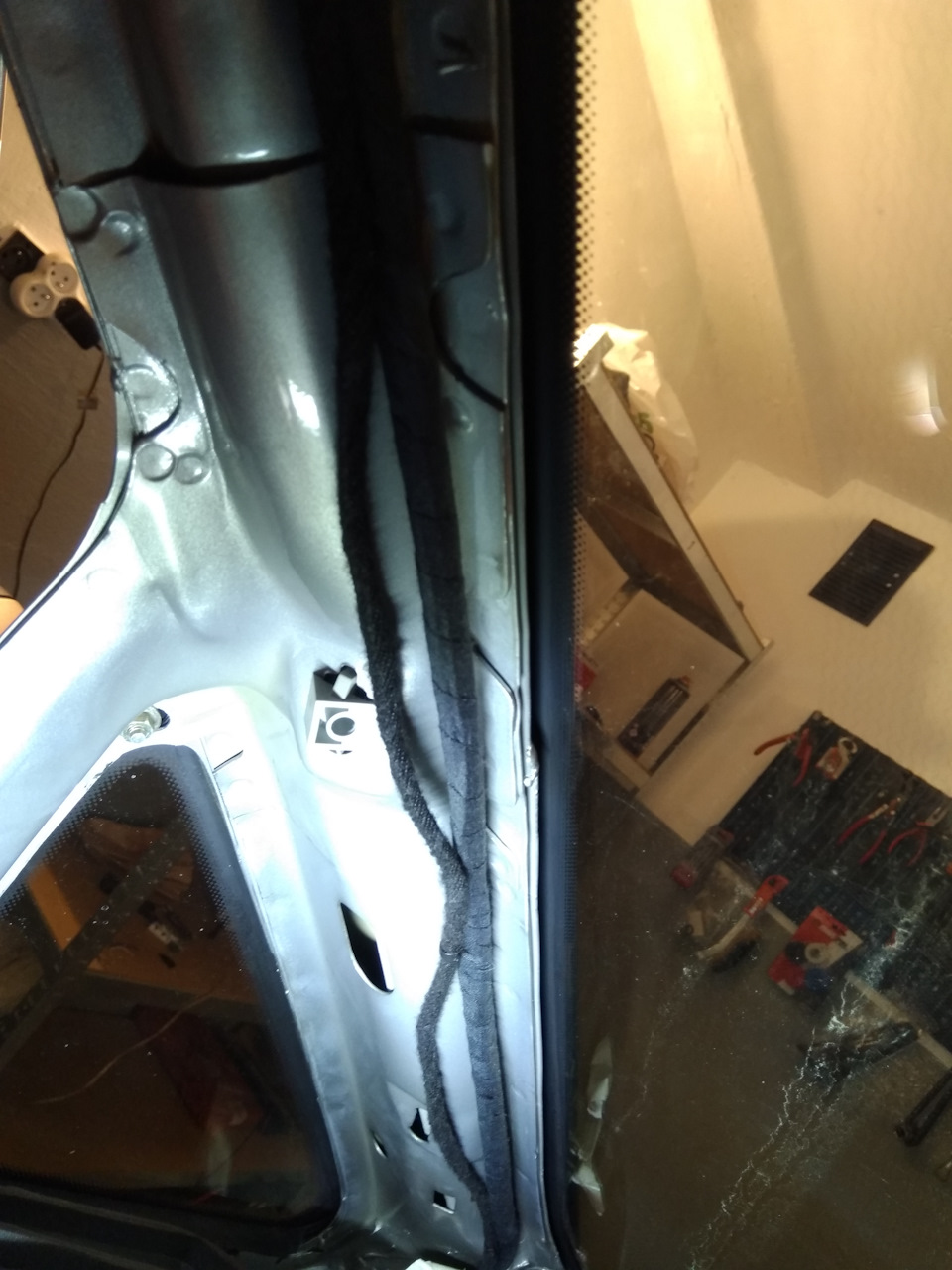

Тут уже проведені дроти

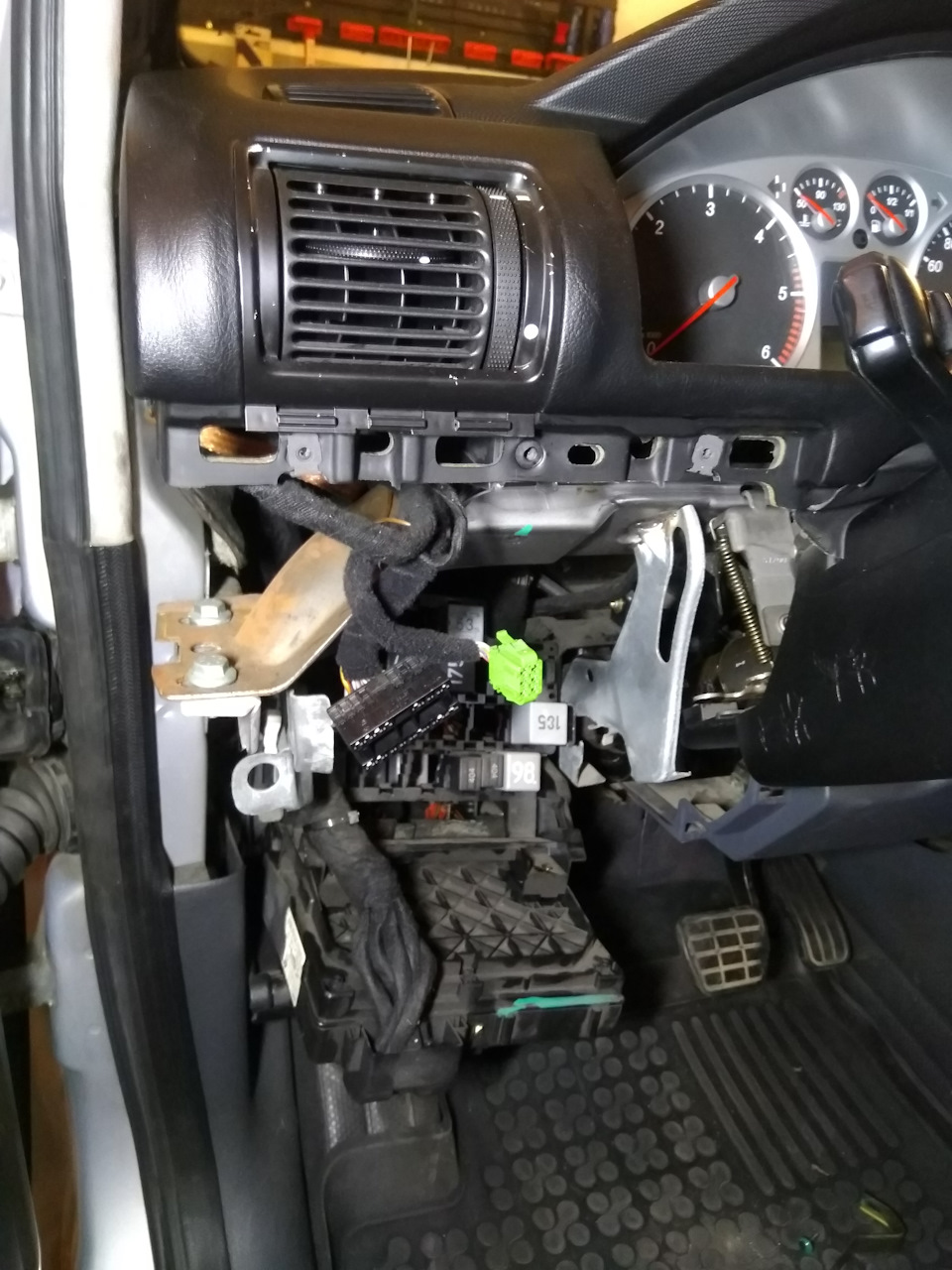

Ну і ліву нижню частину панелі…
Так, саме так все має виглядати…

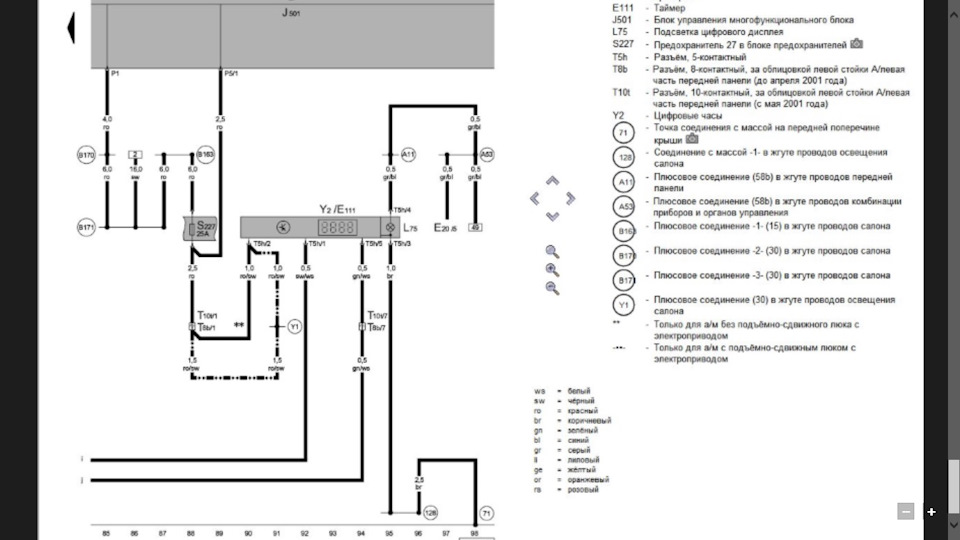

Підключав за схемою з мануалу…
Від таймера
До блоку догрівача
Пін 5 (зелено-білий), який за схемою йде на 7 пін догрівача, япоставив на керуючий плюс реле включення обігрівача (тобтостандартне реле, по якому всі переробляють підігрівач) Нижче дампосилання на всі записи зі схемами, які я знайшов www.MegaDriver.org br/>
https://megadriver.org/logbooks
https://megadriver.org/logbooks
https://megadriver.org/logbooks
https://megadriver.org/logbooks
https://megadriver.org/logbooks
Я робив за схемою де кнопка харчується плюсом…
Але вийшла дилема… Не працює.
p align="justify"> На 5 контакті від таймера постійно висить8.5-9в. При включеній кнопці обігрівача 11.4, чого мало щобввімкнулося реле для запуску Ебера ... Якщо подати на керівникзвідкись 12в то все запускається. Але не з таймера. Чому тампостійно висить харчування, хто підключав свій годинник, підкажіть.Плюс десь через годину, вони відключаються, при наступномувключенні запалення або відкриття дверей знову вмикаються, але вжеобнулені… Додатково хочу активувати режим обігріву салону (режим "нЕ"), може хтось допоможе?
Ось таке чудотворення. І я знаю, що воно є. Сам на очі бачив. Іпрацює.
Коментарі14
Буду вдячний тому, що не знайшов інформації… Який алгоритм роботи даного таймера? Які є функції?
режим .НЕ.активували? Навіщо 1 пін на запалення? Вирішили питання з 5піном? (Напруга)
Ще немає на жаль…
Для всіх хто має такі ж машинки - раджу поставити до всього кнопку примусового включення Ебершпехера (вебасто). Вся інформація є в моєму блозі і на форумі Мікроб.ру. Годинник поставлені з Галаксі першого випуску, а там стоїть Ебер D5WZ, а в наших вст...
Може на оборот? У мене стоїть DW5Z. Таймер знято з галаси 2001 року, тобто рестайл.
Судячи з підпису, у тебе повинен стояти D5ZF! Якщо ні, то це вже колгосп. Таймер повинен бути у прямокутному виконанні.
У мене до травня 2001 року… На всіх пластиках ця дата
Підкскажіть як підключити цей 5 пін щоб включався ЄБЕР. Буду в боргу
Мабуть постійний плюс не звідти взяв...
У мене встановлений телестарт т-90. Від нього взяв постійний + і -. Все працює чітко. Таймер встановлений з шарану
У мене з таймера приходить на блок клімату додатковий провід, який і включать режим НЕ при запуску автономки. На який контакт не згадаю, треба шукати
А не пам'ятаєте, у червону фішку на блоці?
В ту, що ліворуч. Якщо дивитися з обличчя клімату.
На який пін? Не знайшли?
