Задні дискові гальма, розвальні пластини

Всім привіт) Сьогодні мова піде про ЗДТ. Ще до покупки літніхдисків, десь у грудні місяці того року, я натрапив в інтернеті націкаве оголошення. Дуже навіть не дорого продавався комплектдискових. Гальм, звичайно б/у.Здзвонився з продавцем, зустрілися, купив)))

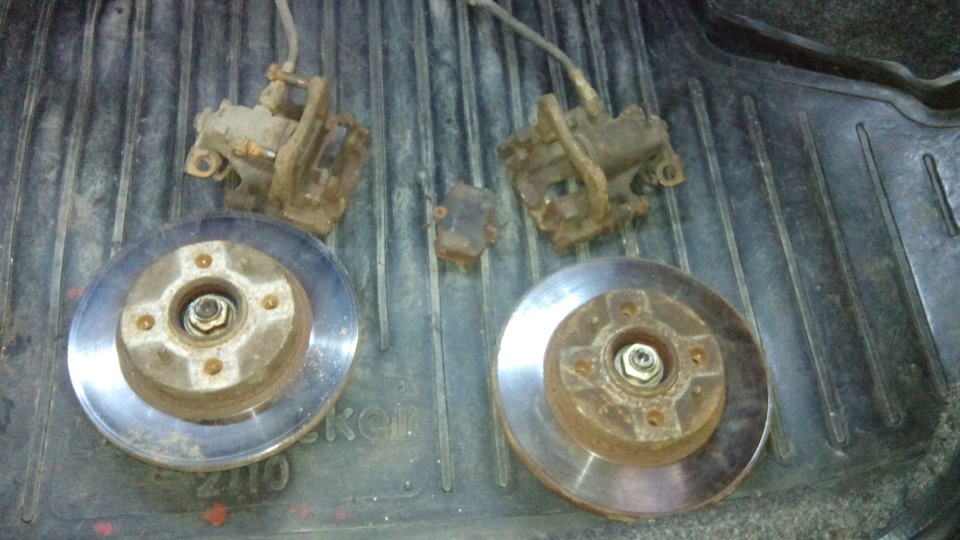

Трішки страшненькі)

Що ми маємо:
— Стандартна вазівська задня маточина;
— Передній 13 гальмівний вазовський диск;
— План шайба кріплення суппорта;
— Супорт та колодки WV B3 під тросиковий ручник.
Склав все в гаражі і став чекати тепла)

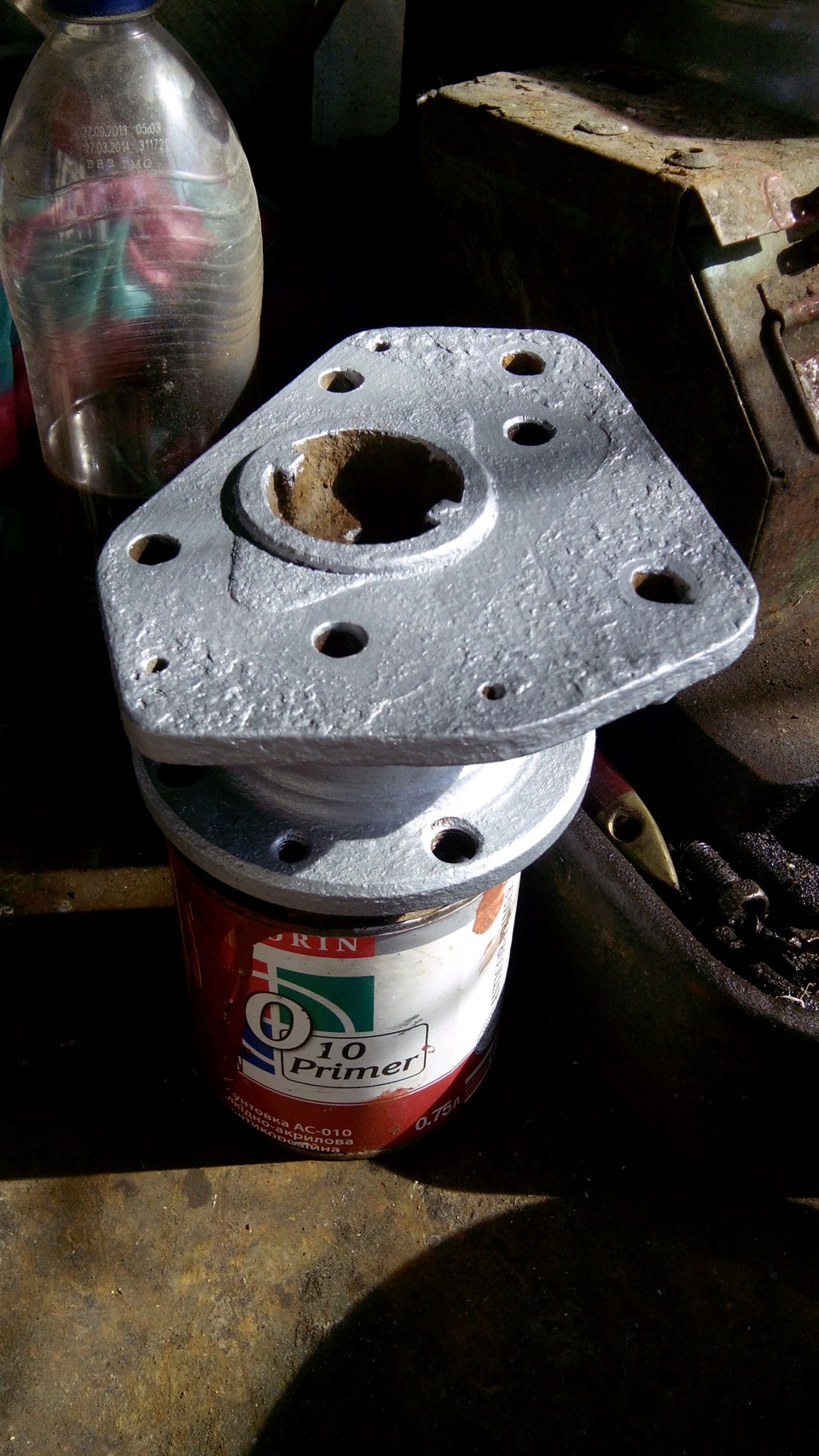

У березні, після покупки та встановлення дисків, зрозумів що часзайнятися гальмами) Барабани явно не в тему) Все привів упорядок:Ступиця і планшайба Гальмівний диск

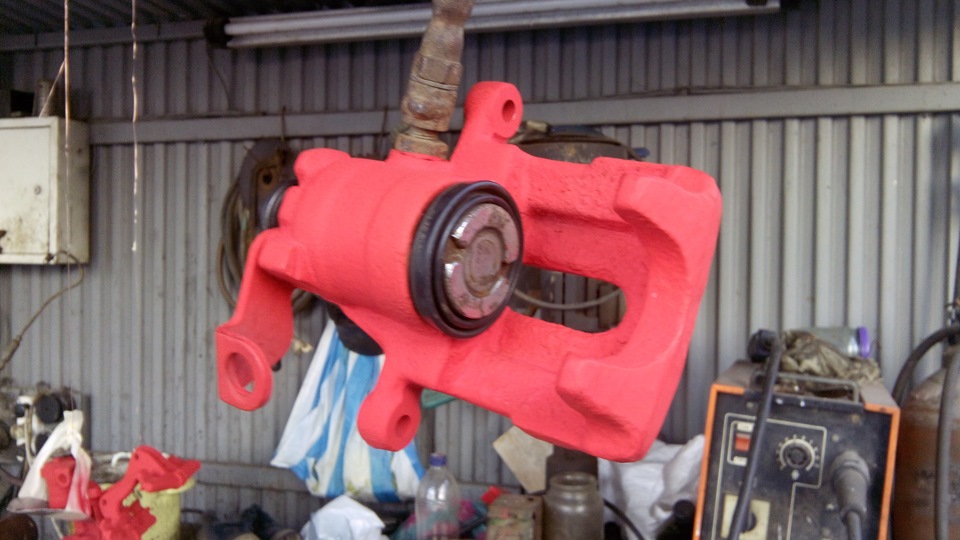

Супорт

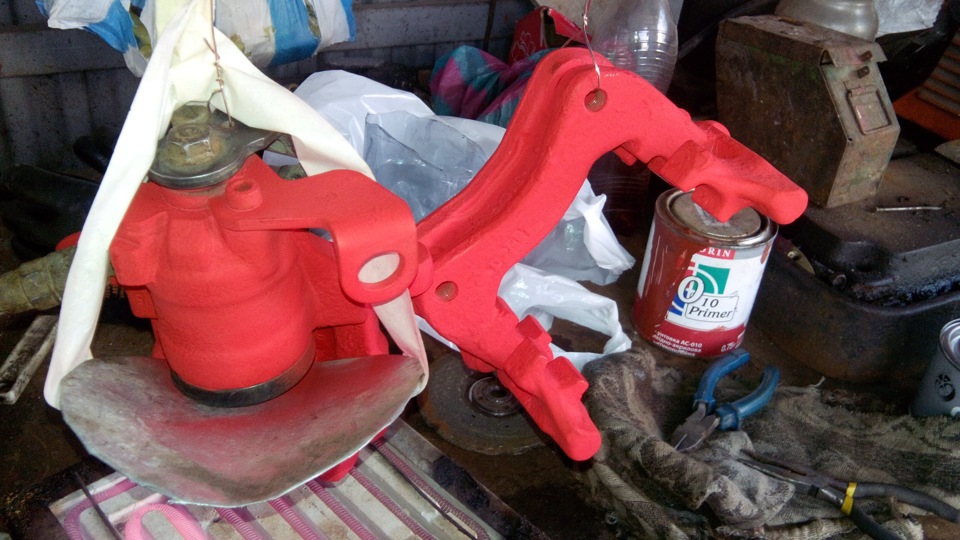

Супорт та напрямні
Також купив задні розвальні пластини 1 градус

SS20 епта)
>

На наступний день зайнявся установкою.При розбиранні, в принципі, проблем не виникло, крім того що з двох сторін, відламався один ітой же болт, вирішилося приварюванням гайки до залишків болта.

> Ось він, засранець, з правого боку була та ж проблема

Так само прибрав "будиночки" з-під стійок, праву стійку замінив, був розбитий сайлентблок + почала потіти) Пофарбував нову стійку всірий і для старої симетрії. Вийшли в азарт, перестав робити фоткипроцесу, тому ось готовий результат) Трос ручного гальма переніспід балку, зрізав болгаркою вушко, вкоротив пружину, подовживоболонку тросика втулочкою.

Вигляд знизу)
Вигляд зверху

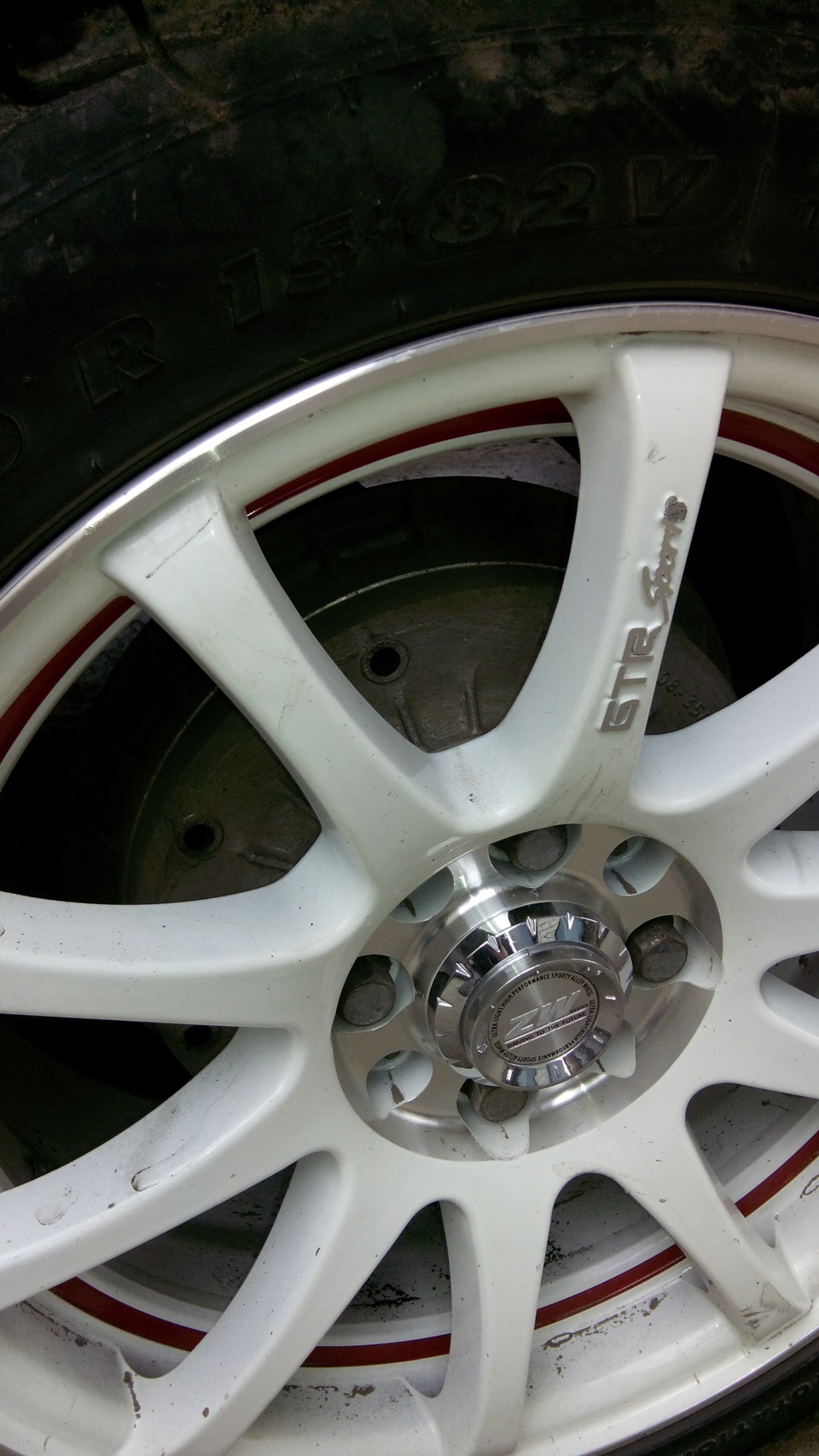

Порадував ручник, ще до того як поставив трос, натиснув на ньогорукою, хід важеля був близько сантиметра, і я вже не міг другоюрукою провернути гальмівний диск) Німці що поробиш))) Вигляд зколесом Ближче) Що порадувало ще більше так це те що машина почалаГАЛЬМАТИ! Враховуючи що рік тому я встановив нові барабани, колодки, трос і він був підтягнутий, такого ефекту я неспостерігав. См з кожного боку рахунок планшайб і розвальнихпластин. Коли машина хоч трохи навантажена (50 кг вже достатньо), на купинах колеса чіпляють зовнішню частину захисту, а іноді йкрила.
На цій фотці машина порожня, арка дуже близька до колеса…
Але це вже інша історія…)))

На цьому все) Спасибі за увагу)
