Переробка магнітоли PHILIPS VW BETA V під блютуз та AUX

Привіт всім!

Ось і в мене стало завдання оновити добру стару магнітолу😊
Не буду повторюватися про те, як:витягнути магнітолу з машини, якпідключити її вдома, як розібрати і відключити касетник. Розумно ідокладно розповів.

Зупинюся на найважливішому:Основні завдання у мене були не псуватизовнішній вигляд магнітоли і не виводити в машині додатковихпідключень і кабелів, наприклад AUX, USB та інше Коротшедотриматися автентичність девайса Звичайно, кому треба, може таксамо AUX або інший модуль припаяти.Зупинив свій вибір на модулі зблютузом. Думаю, можна було щось простіше купити. 2 динаміки.

Полетіли 🚀
Всі переглянуті мною відео, форуми, описи та датишати не підходилидля мого випадку. У мене магнітола PHILIPS VW BETA V.

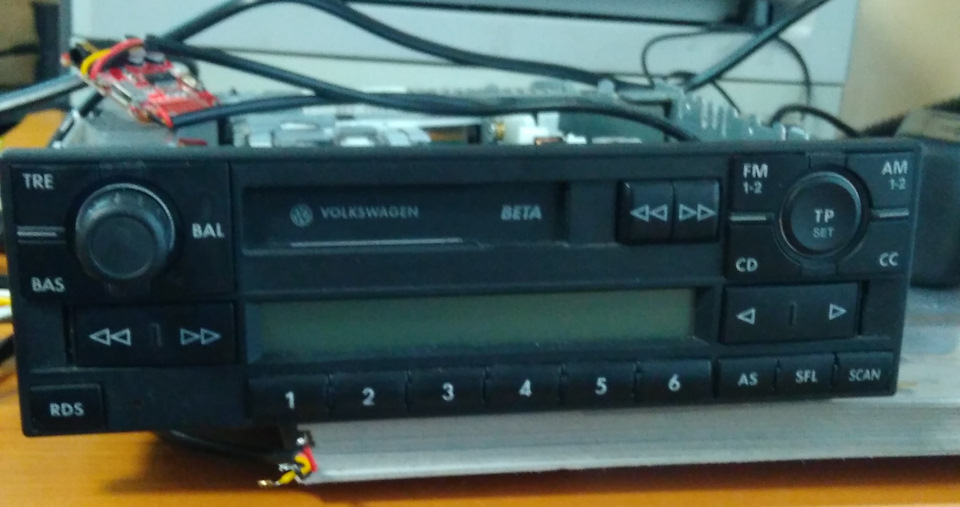

Морда магнітоли

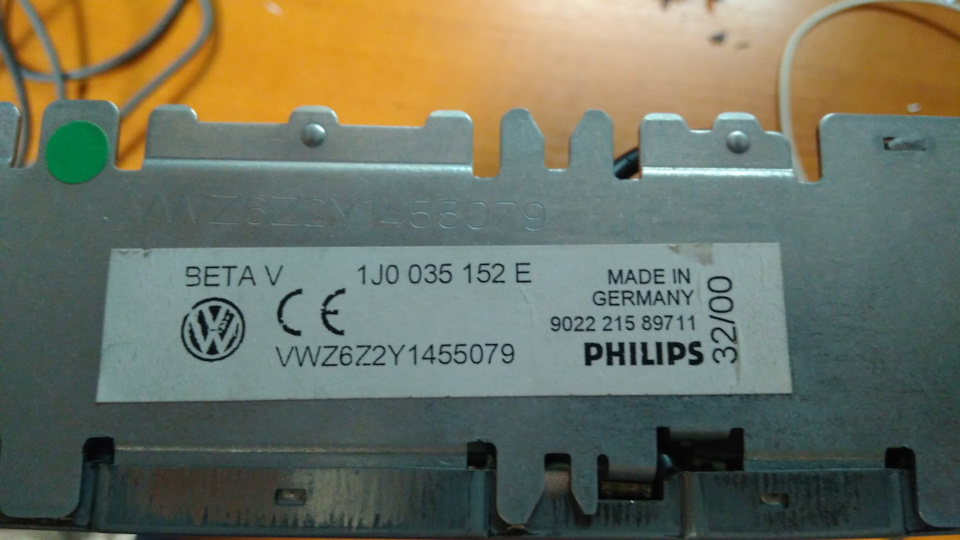

Маркування магнітоли

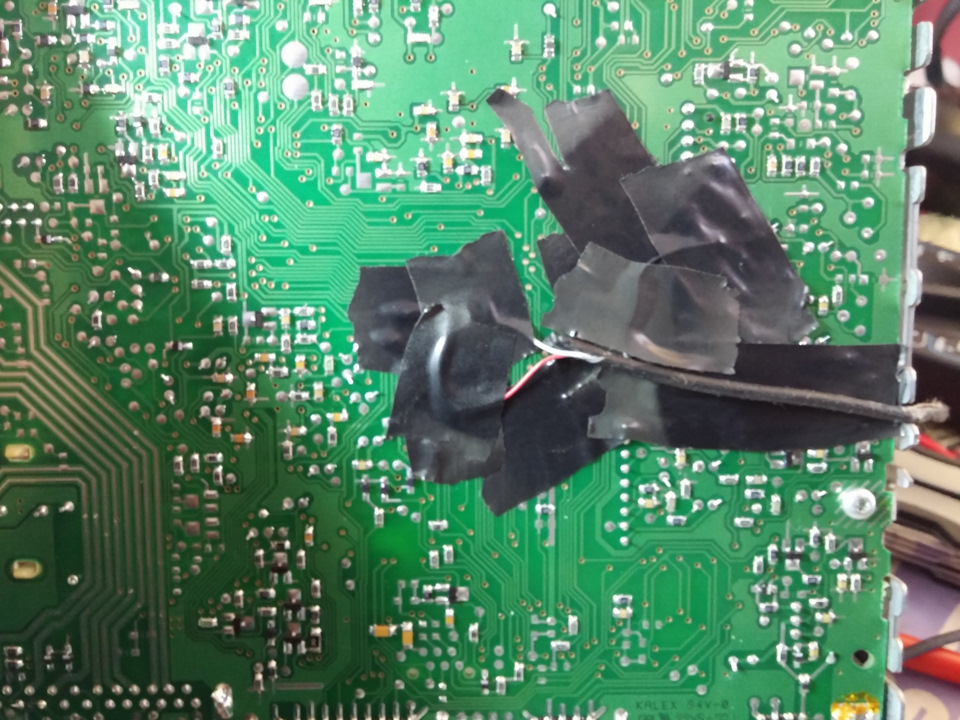

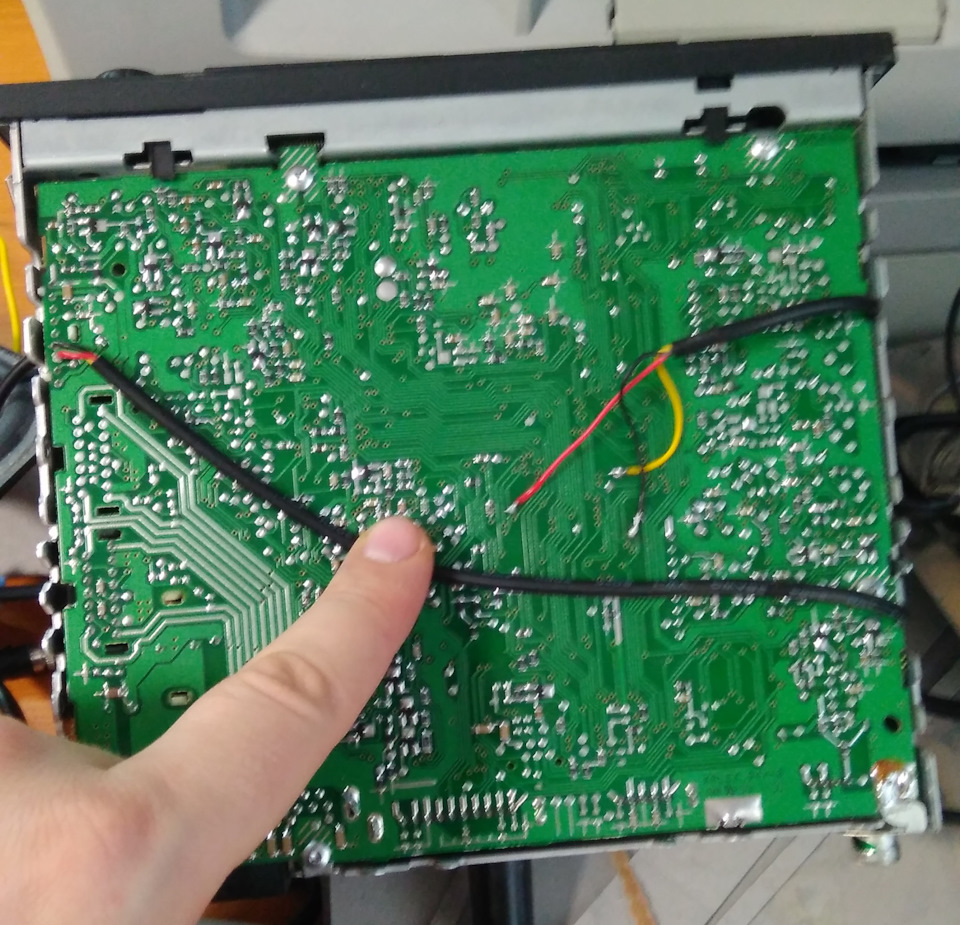

70% лайфхакерів, що виклали в мережу видоси, підпаюються до чіпа, точніше до 1-ої та 16-ої ніжок (лівий і правий канали) і до 7-оїніжки (земля). Скільки я не намагався, отримував тихий і хрипкийзвук і причому моно:(. Читав DATASHEET — теж особливо не допоміг.Може тому що я не фахівець в електроніці. Коротше пішов іншимшляхом, зняв нижню кришку і почав шукати методом наукового тикуземлю і канали... Часу пішло хвилин 20, дякую одному лайфхакеру, нафото його поста я зрозумів приблизно в якому місці треба шукати, адже плата велика. Була, що місця припою заліплені у нього на фотоізолентою :) Його пост тут:Знайшов землю і один канал. Потімзнайшов і другий, але що цікаво, один динамік працював відмінно, адругий тихіше. Я вирішив звести 2 канали в один — результат тойсамий. Розладнався 😢.
Відпаяв один канал і випадково тицьнув на сусідню доріжку! Пішовдуже якісний звук причому на два динаміки, ще й стерео! — кудисховати, щоби не заважав. Сховав модуль сюди ►

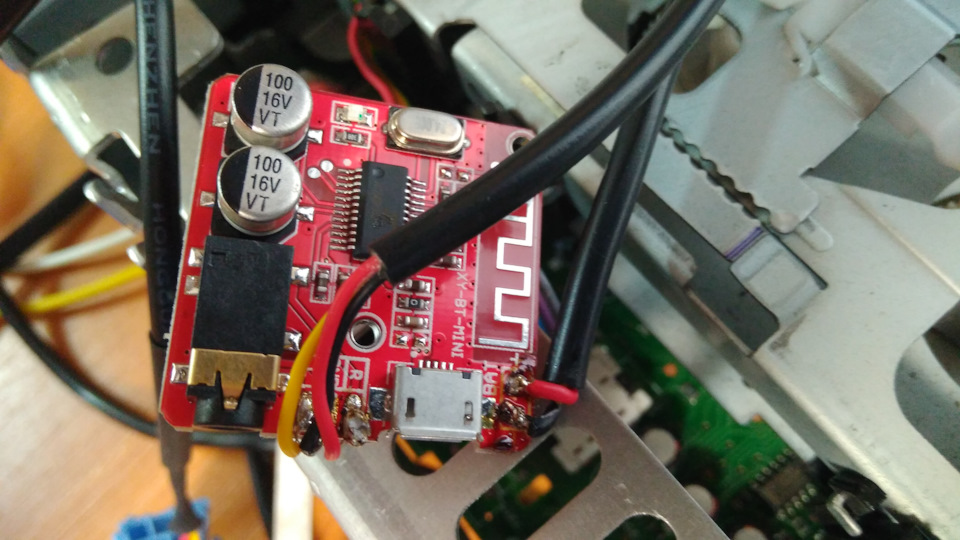

Місце модуля блютуз

✔ Модуль попередньо заліпив ізолентою. Термоусадка ще не доїхаласиз Китаю.Питання друге - де взяти постійне харчування, причому від3, 5 до 5 вольт і щоб включалося тільки коли включається магнітола.Цей модуль увімкненому стані споживає 0, 5 А. Якщо його невідключати, то за 10 годин зжере 5 А, а за пару вихідних - взагалі24 А! Даташить мені не допоміг, т.К. Де скільки вольт інформацію яне отримав. Допоміг метод наукового тику, але з мультиметром. Почавя з того, що продзвонив частину плати де підходить харчування імайже відразу знайшов крапки з 4, 95 вольт. Підпаяв живлення модуля, але при включенні модуль не включався. Перевірив напругу - 1, 95 В! Ці клеми відповідали за харчування динаміків. Коли вмикалисядинаміки напруга просідала з 4, 95 до 1, 95 В. Для роботи це негодиться. Продзвонив західну частину плати та знайшов 4, 98 В! Просідання при включенні треків не спостерігалося. Підпаливхарчування. Перевірив на відключення модуля під час відключеннямагнітоли режим сну. Все відмінно. Постійне харчування 4, 98 Вкабелі з нижньої плати через штатні отвори вивів у верхню частинукасетоприймача. Там же сховав модуль блютуз. Всім удачі! Будурадий, якщо комусь допоміг мій досвід :)
