AUX + Bluetooth. Вирішення проблем з вимкненням магнітоли та інформаційним дисплеєм.

Тяжко було змиритися з тим, що в машині є AUX, але в магнітолі нерозпаяно нічого, ні активація AUX за натисканням кнопки, ні самвхід для mini jack 3.5, який в моїй комплектації є в підлокітникуЗнайшов пару статей, потім прикупився на aliexpress:Блютуз приймачпід роз'єм mini jack 3.5 (AUX)
У кого не розпаяний AUX треба, купити ось цей роз'єм або припаятиmini jack 3.5 і вивести його.
Перелік інструментів та деталей:
— Паяльник
— Каніфоль або флюс (краще флюс, менше змивати доведеться)
— Припій
— Викрутка
— Резистор 1шт 1кОм корпус 0805
— Резистор 1шт 390Ом корпус 0805
— Резистор 4шт 6.8ком корпус 0805
— 4 маленьких радіатора, для додаткового тепловідведення відтранзисторів br/>
— Термоклей
— Термопаста
— Bluetooth приймач
— Кабель для mini jack 3.5 з роз'ємом см вище, який я замовляв
/>
— Якщо у вас вже є проблема з екраном, його глючить і магнітола товмикається то вимикається, то вам треба буде докупити 100мкФ*16В ібажано 105 градусний, стабілітрон BZX55C5V6 у скляномукорпусі<
Всі підготували, тепер можна приступати.

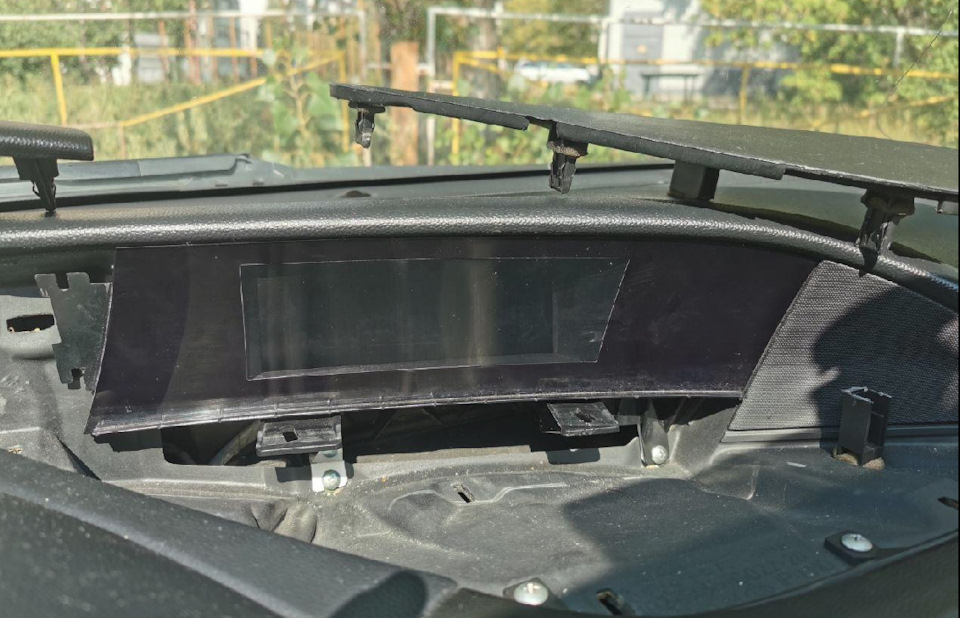

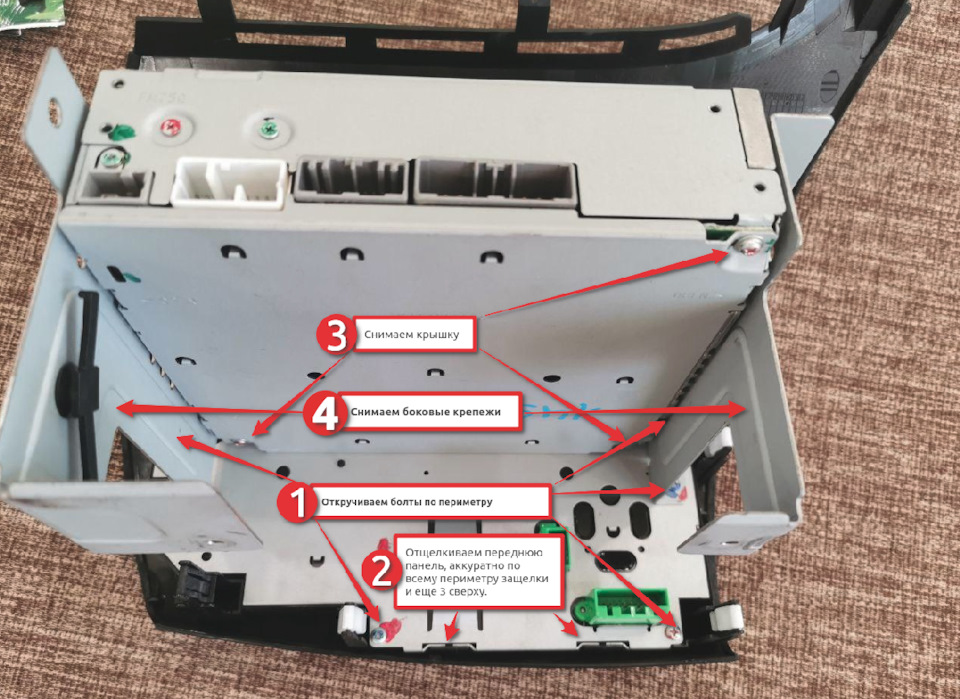

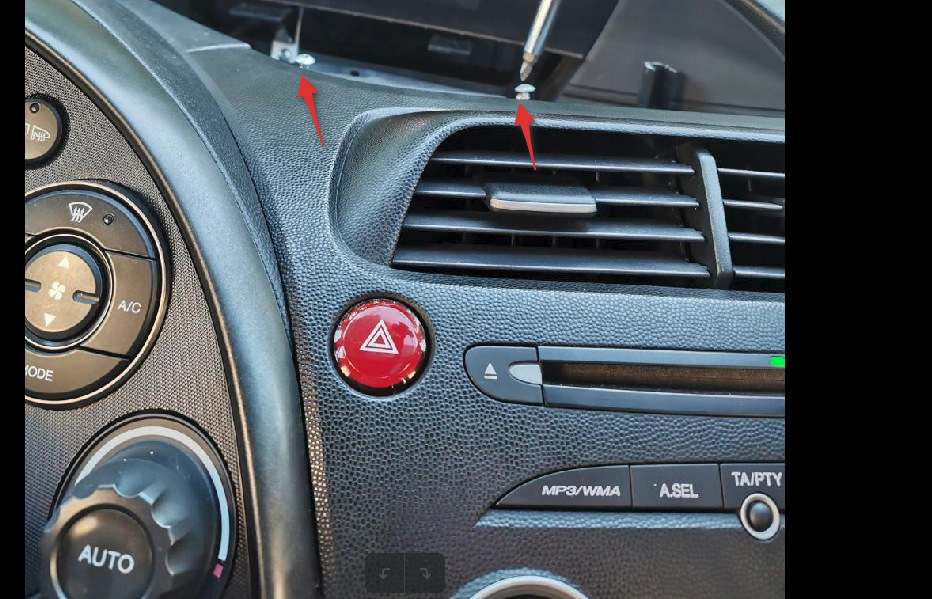

1. Знімаємо кришку, щоб дістатися до болтів 2. Відкручуємо болти іакуратно тягнемо на себе магнітолу, щоб вона відклацнулася, там повсьому периметру клямки і ще необхідно буде від'єднати всіроз'єми:3. Тепер треба розібрати магнітолу, відокремивши переднюпанель. Починаємо, дотримуємося порядку, який вказано на фото:
Розбираємо магнітолу

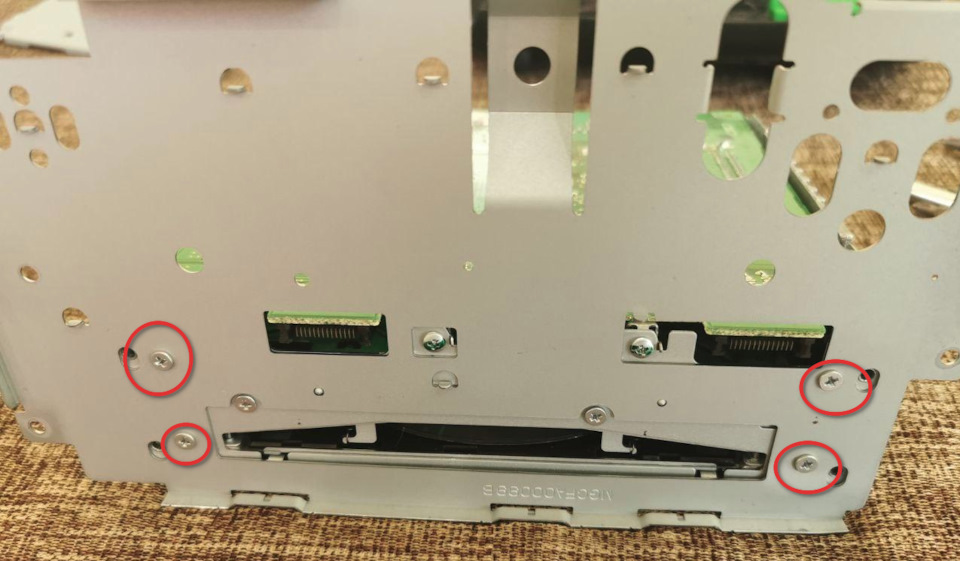

4.Розкручуємо магнітолу, для цього відкручуємо всі болти яківказані на скрінах:
< /p>
Відкручуємо передню панель
Відкручуємо радіатор
Відкручуємо болти з боку
Відкручуємо болти ззаду
5.Не забуваємо закрутити всі болти назад, щоб не втратити або незаплутатися :

Кріплення радіатора до аудіо процесора
Кріплення передньої панелі
Кріплення бічної панелі
Бічне кріплення магнітоли
Кріплення передньої панелі
Кріплення радіатора
Бічне кріплення магнітоли 6. Акуратно піднімаємо, як це видно наскрині і від'єднуємо шлейф:Розбираємо магнітолу 7. Опір 6.8 кОм цедля підключення AUX, оскільки він зараз не підключений, а опір 1комце для активації AUX, але ще треба буде запаяти перемичку, в іншомувипадку ця перемичка повинна бути на роз'ємі, інакше AUX не будевключатися. Я вже запаяв опори і перемичку, вам треба буде зробитите ж саме, як і на скрінах:
Паяємо опори
Паяємо перемичку

8.C aux розібралися, тепер є ще одна проблема, у цих магнітол єдефект у вигляді термічного пробою стабілітрона D783. Причина цьогоневірно розрахували баластовий опір R789 стабілітрону, через цебуде включатися і вимикатися магнітола (це пов'язано зперегріванням аудіо процесора, при перегріві спрацьовуєтермозахист), глючити екран (це буде в першу чергу), так як на цейстабілітрон зав'язане основне схеми, тому нам треба замінитирезистори R789 на 390Ом і зробити додатковий тепловідведення, поставивши радіатори на транзистори. Якщо вже глючить додатковозапаяти стабілітрон і конденсатор:

Замінюємо, якщо є проблеми з включенням і вимкненням магнітоли абоглючить інформаційний екран
Не моє фото. Замінено стабілітрон 9. Клеєм радіатори на транзисториза допомогою термоклею:Установка радіаторів 10. Наносимотермопасту, як зазначено на фото:
Наносимо термопасту

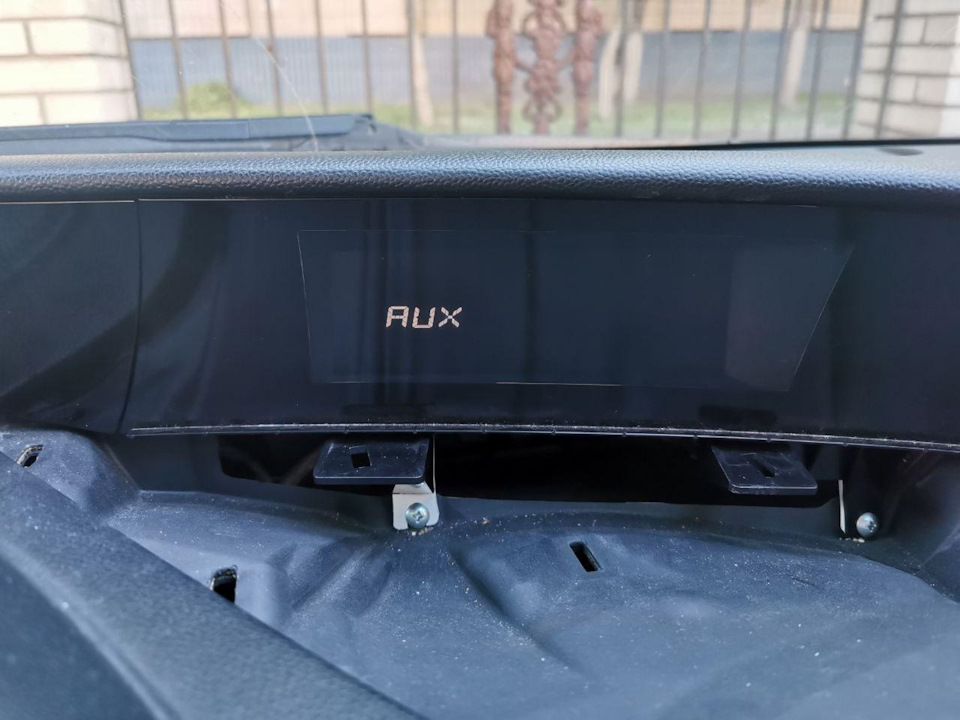

11. Збираємо все у зворотному порядку і тестуємо:Збираємо магнітолуПідсумок, виконаною роботою задоволений, все працює відмінно із'явився нарешті Bluetooth в машині, що дуже тішить . Вартість всіхвитрат:
— Bluetooth — 8$
— Кабель для mini jack 3.5 з роз'ємом — 3$
— Деталі — 2$
— Радіатори — 4$
Усього 17$, а я хотів купувати магнітолу))) за 350$
Вчасно експлуатації помічена проблема з хрипуванням динаміків пригучності понад 20 одиниць. Швидше за все це пов'язано з надмірнопосиленим сигналом AUX, але можливо проблема в слабких штатнихдинаміках. Вона вирішується збільшенням опорів, але навіщо робититихіше, якщо можна зробити голосніше, тож буде продовження
