Автоматичне замикання дверей - частина 2

Не минуло й півроку, і модуль таки встановлений на своє законнемісце. Жодних доробок ні плати, ні прошивки не знадобилося, всепросто запрацювало так, як і планувалося.
< /
Пару слів про підключення:Харчування взяв звідти ж, звідки живитьсяреєстратор — через розгалужувач для запобіжників (видні на фотовище).

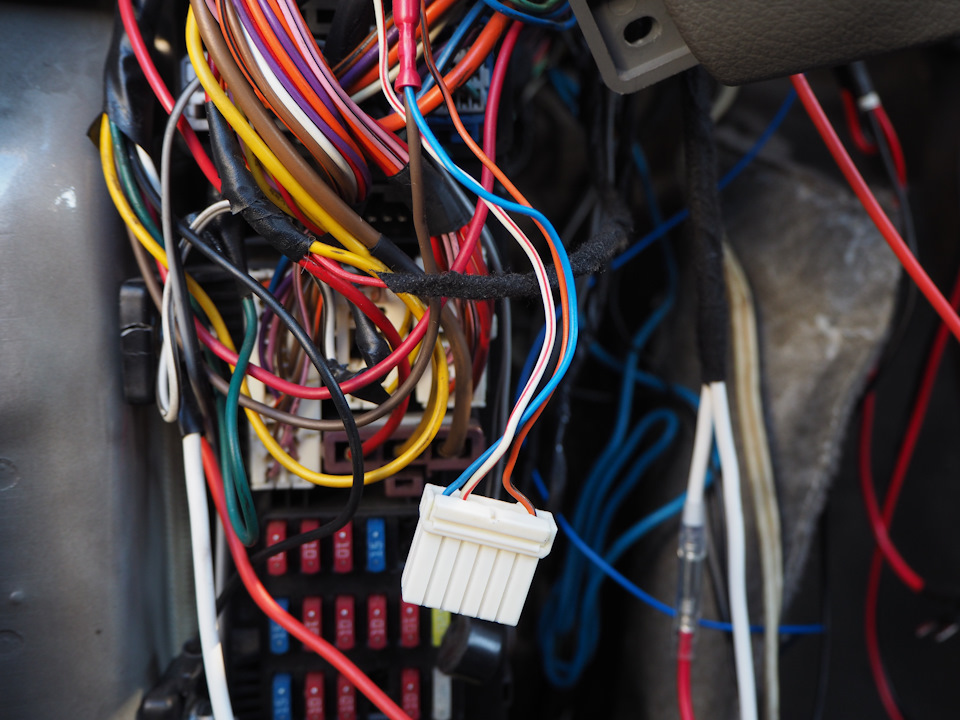

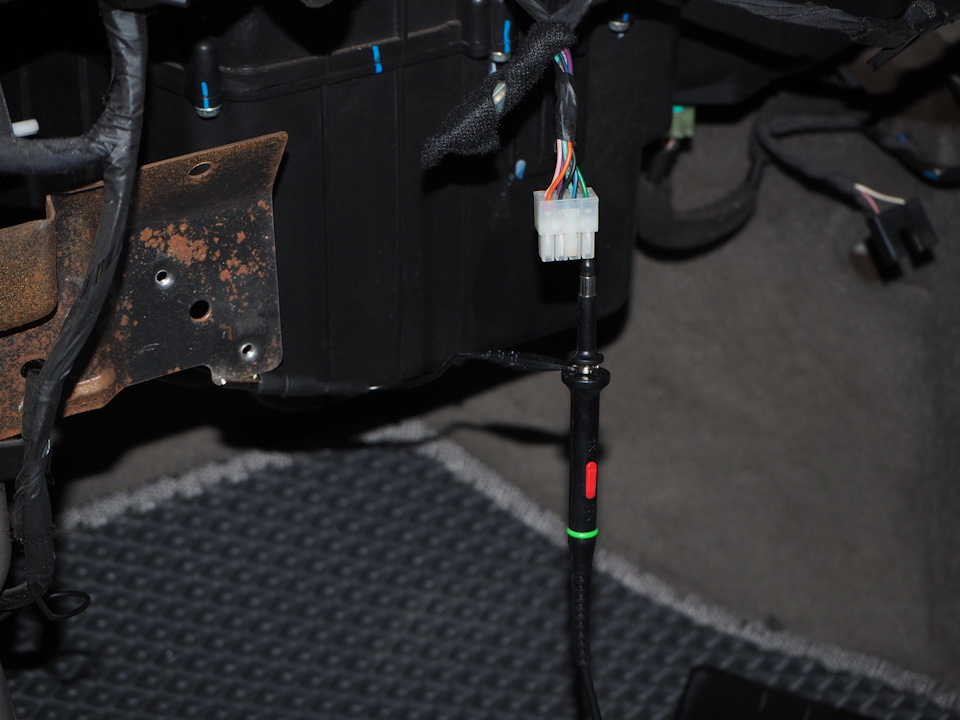

Сигнал відкриття дверей підключається до сигналки, знайшов місце, куди підключилися установники, підключився туди ж.Синій провід осьтакого роз'єму трохи вище за блок запобіжників., 8-й контакт їхроз'єму, біло-коричневий дріт.. Заміряв осцилографом періодімпульсів, зупинився на значенні в 17мс, які відповідають приблизно30 км/год. Після розрізання. Проводів, які йдуть від сигналки доактуатора замку в дверях, треба було визначити полярність дляправильного підключення, знявши ізоляцію, один провід з тих, щойдуть до актуатора, на плюс, другим швидко торкаємося кузова. Гарнііскри, двері не зачинилися. Значить має бути навпаки. Змінююполярність - закривається. Змінюю назад - відкривається. Вседобре.

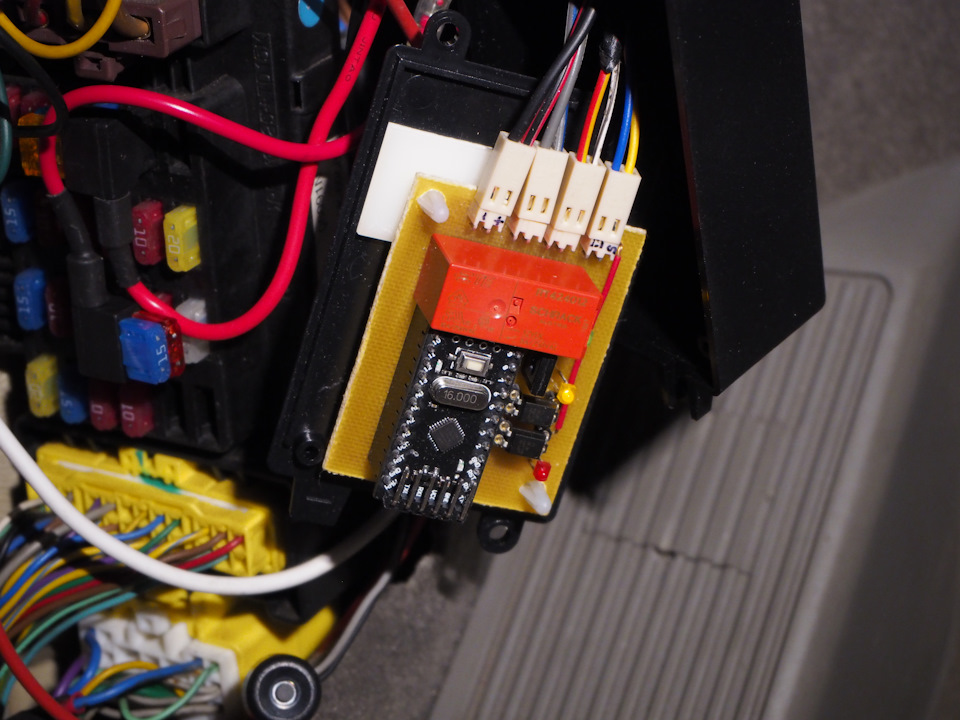

Обтискаю конектори, підключаю до плати тільки дроти керуванняактуатором — сигналізація з брелка зачиняє та відчиняє двері. Вседобре.
Залишилося підключити дроти від датчика швидкості та кінцевиківдверей, подати живлення та перевіряти в русі.

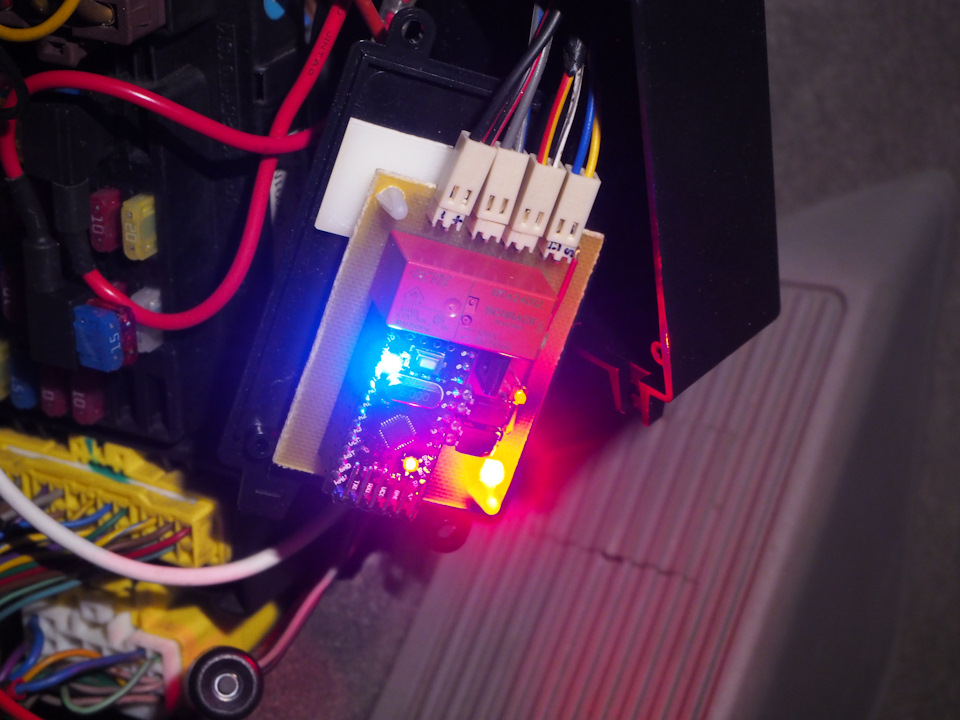

Під час тестового прогону корпус не закривав, світлодіоди бадьоросигналізували про те, що сигнал на плату приходить. Синій — про те, що гранична швидкість не набрана.

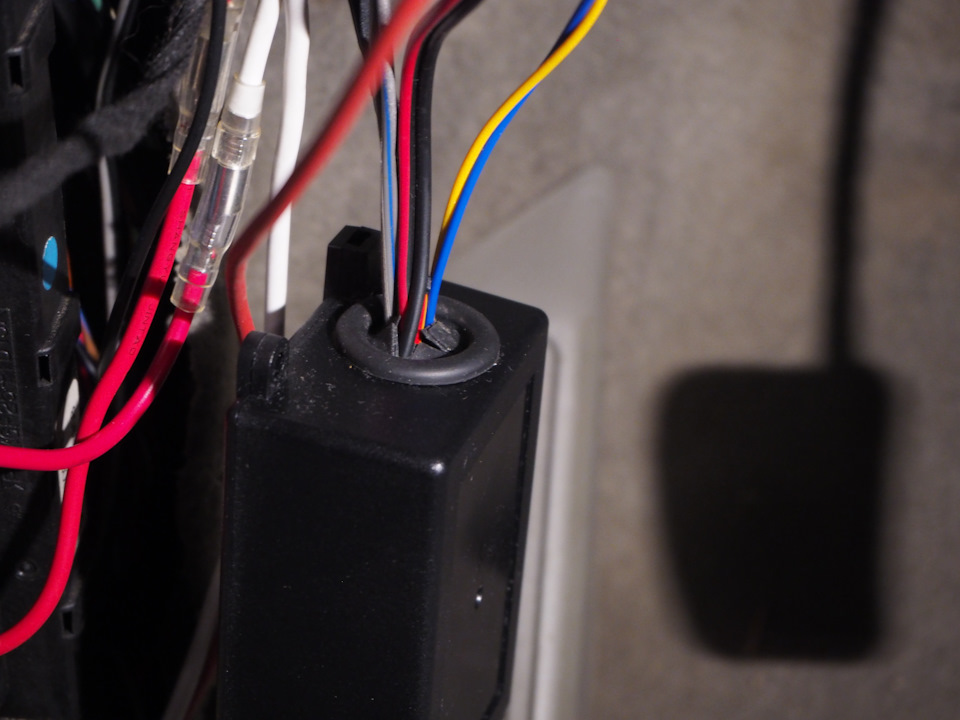

Власне, тести показали, що все працює, як і повинно. Минулахвилина після закриття дверей, набрано потрібну мінімальнушвидкість — двері зачинилися. Зібрав корпус, гермоввод не особливогерметичний, але хоча б естетичний. Модуль у корпусі прикріпив допластику торпедо. Не особливо естетично, але цілком надійно. Якосьтак. Якщо комусь потрібна плата, прошивка — звертайтесь, мені нешкода.
