Прийшла думка, а чому б після виконаної раніше переробки з 110В на220В і заміни вилки, не реалізувати приховані можливості штатногозарядного пристрою "VOLTEC" у плані останніх тенденцій таперспектив подальшої експлуатації в розрізі регулювання зарядногоструму!
Інженеру-електрику-електроннику-комп'ютерщику (в одній особі) булопоставлено завдання та озвучено техзавдання в реалізації даногопроекту-
"активувати функцію регулювання зарядного струму та перевіркиконтролю заземлення з мінімальними зовнішніми змінами в корпусі ШЗУ( Штатного Зарядного Пристрої)".
Все вийшло!
Тепер є можливість зарядки як із заземленням так і безбудь-якої,
<
навіть проблемної мережі з обраним заздалегідь струмом вАмперах(8-10-13-16), єдиний "мінус"- при заданому струмі 16А, зафактом видає максимум-13, 4А.
Дивимося фото звіт нижче.

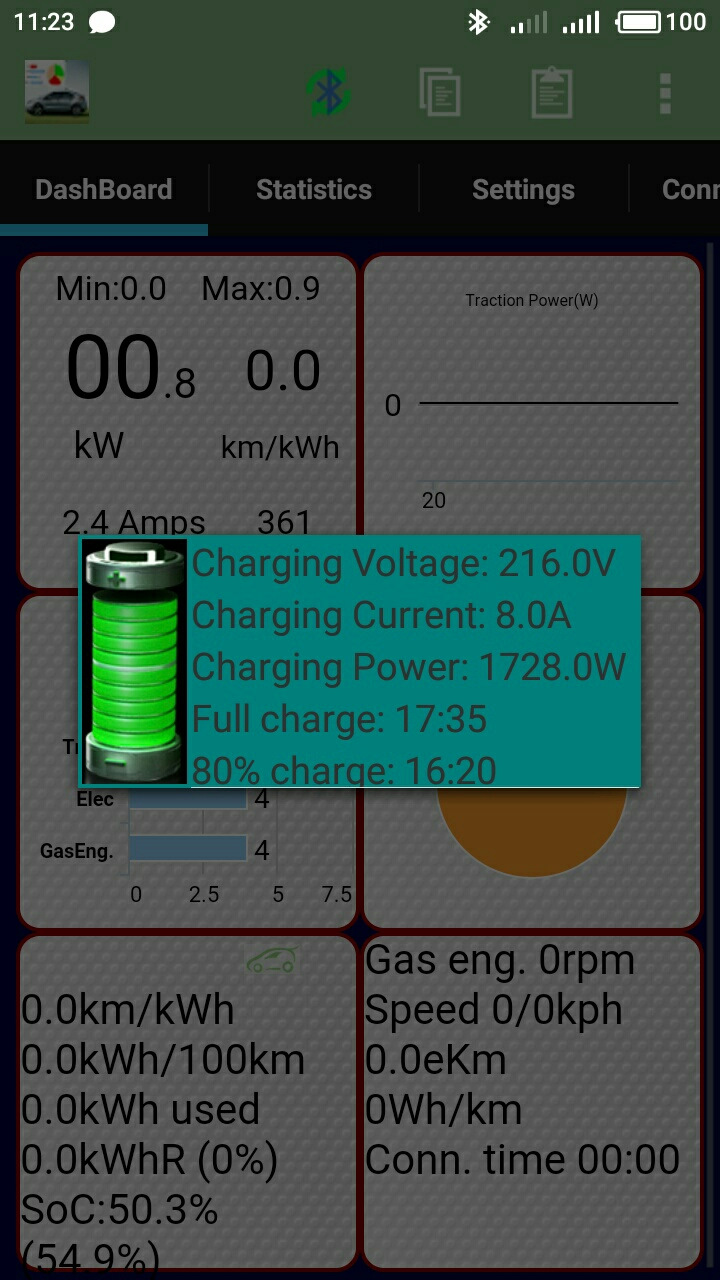

Перевіряв через прогу МyGreenVolt.

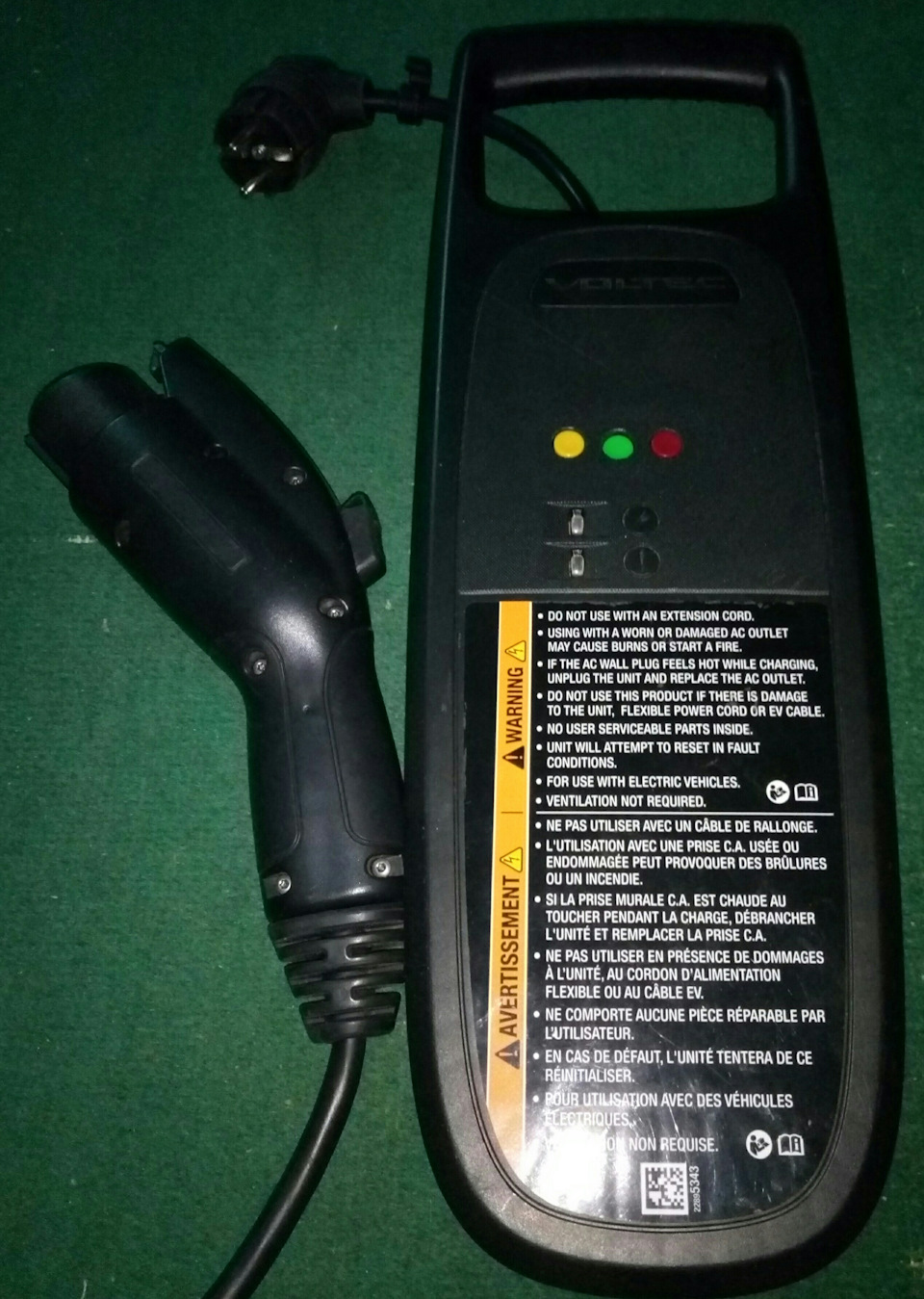

Готовий екземпляр

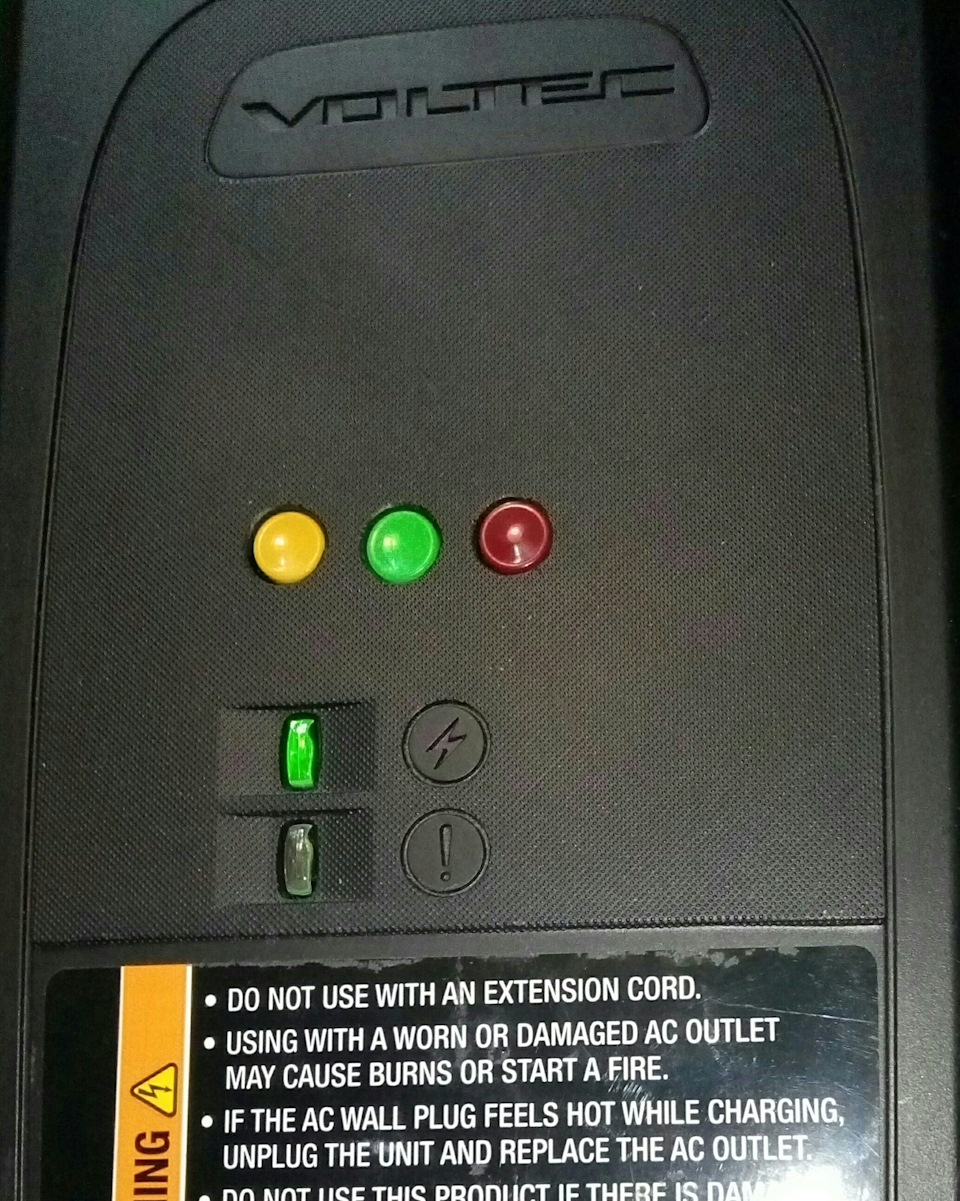

Кнопки керування зарядним струмом та відключення заземлення

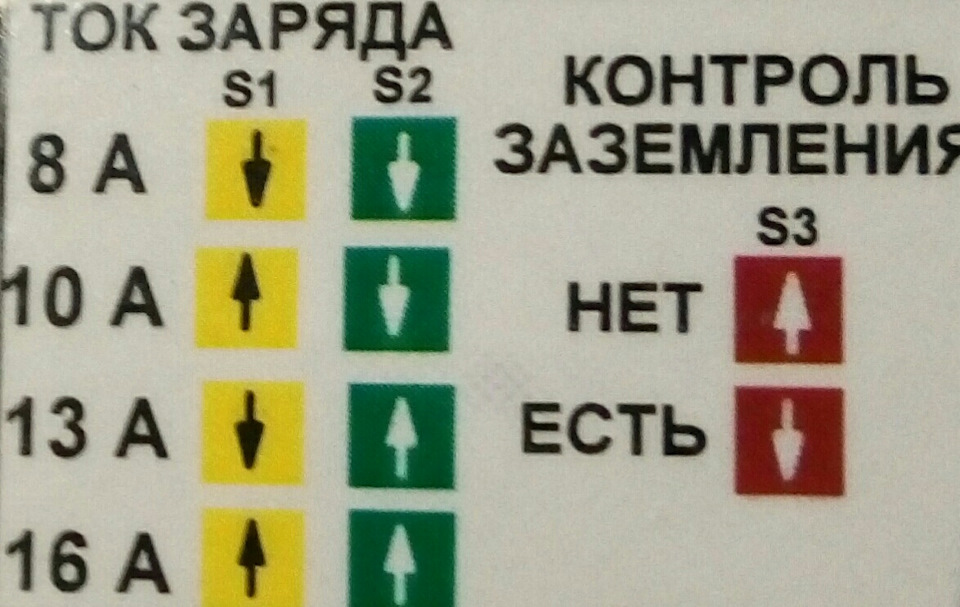

Таблиця регулювання зарядного струму кнопками

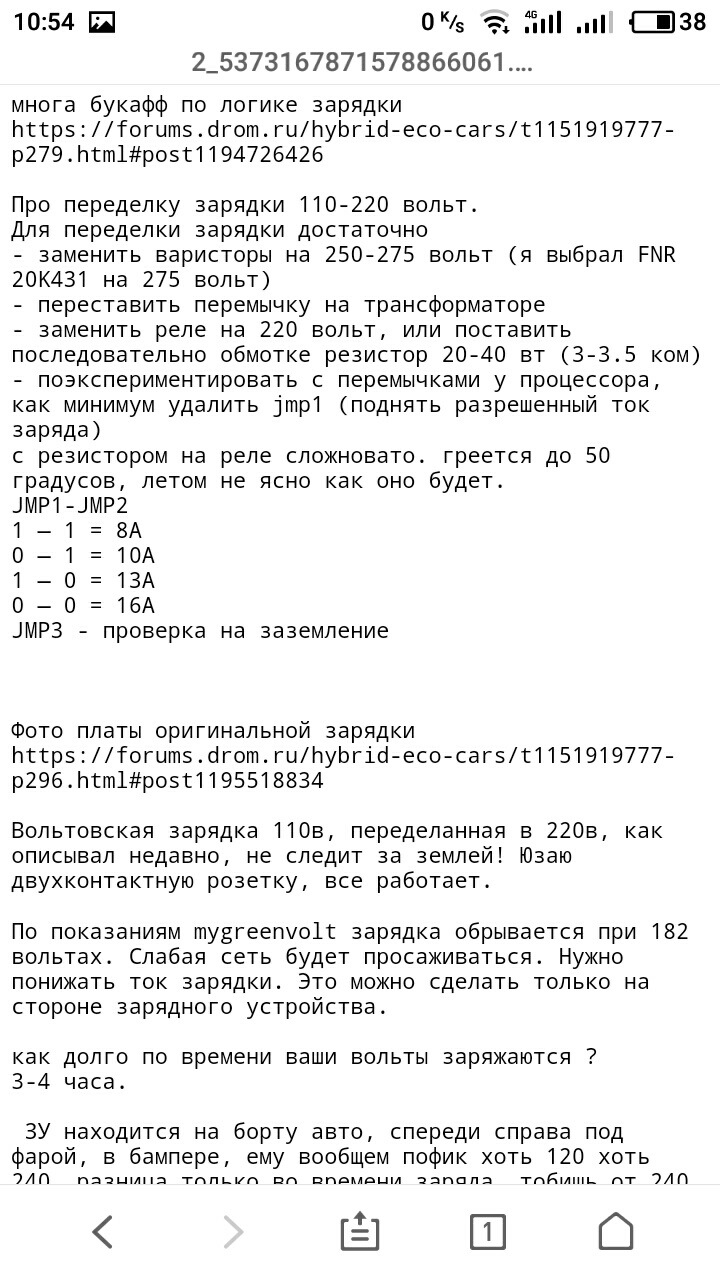

Інструкція до дії
Коментарі20
Добрий день. Необхідна допомога. Переробив зарядку - замінив варистори - випаяв всі перемички JM - послідовно з'єднав котушки трансформатора - встановив опір 3кОМ в розрив ланцюга до одного з входів реле (чорний і жовтий дроти) А зарядка не працює - ...
Привіт. Як вирішив проблему, у мене те саме сталося, але на вже робочій зарядці
Фото2
А на 6 А немає можливості зробити?
На цьому екземплярі( модифікації) немає
А не розкриваючи зарядки можна визначити на скільки вона 110В або 220В? І зарядка працює без заземлення?
У кожному конкретному випадку зарядного свої нюанси
Все ж розтин краще покаже
А тицьніть у мене посиланням на пост за переробкою 110-220. Ви таке переробляли?
Треба бачити зарядне, їх є кілька варіантів виконання, європейський варіант зазвичай йде з регулюванням зарядного струму (кнопка посередині) і є нюанси всередині по платах!
Доброго дня! Збираюся придбати Опель Ампера, це європейський вольт. Зарядка у неї спочатку на 220 вольт. Як я зрозумів, для того, щоб заряджати від розетки без заземлення, достатньо видалити перемичку jmp3 у процесора
Щоб не городити грубку з резисторів і не міняти реле - один його висновок обмотки чіпляєш на середню точку послідовного з'єднання первинних обмоток трансу. Там саме 110/120 виходить
Це не Наші методи!)
Правильно. Резистори повинні обігрівати плату для створення оптимальних умов роботи ЗУ👍
Її легко знайти, я сам впораюся?
А можна вимкнути перевірку заземлення в інших зарядках, ті що з помаранчевим проводом і із заводським вибором струму?
Добрий день. У мене така ж зарядка, підкажіть контакт, хотів би і свою модернізувати. Часто приїжджаю в гості до родичів у яких то землі немає, то низька напруга в мережі
У личку відповів!
Літо настає, заряджаться доведеться будь-де, тому скористався вашою порадою, і доробив свою зарядку. Дякуємо за матеріал!
Завжди будь ласка!)))
