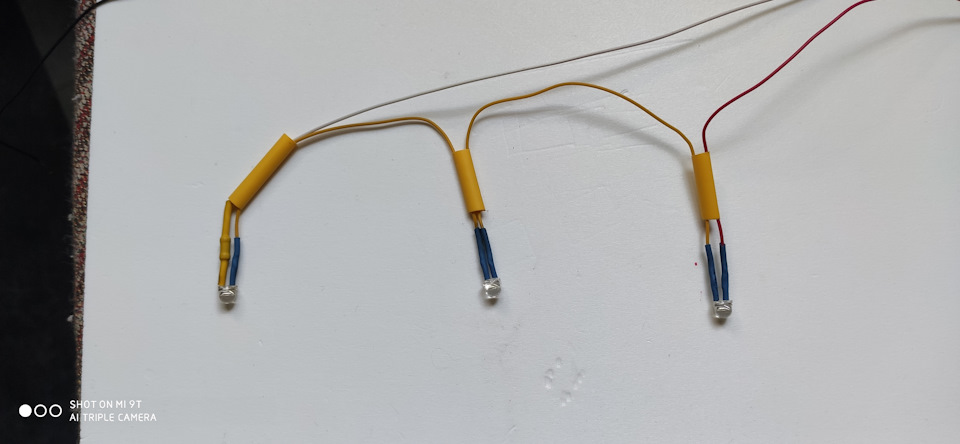

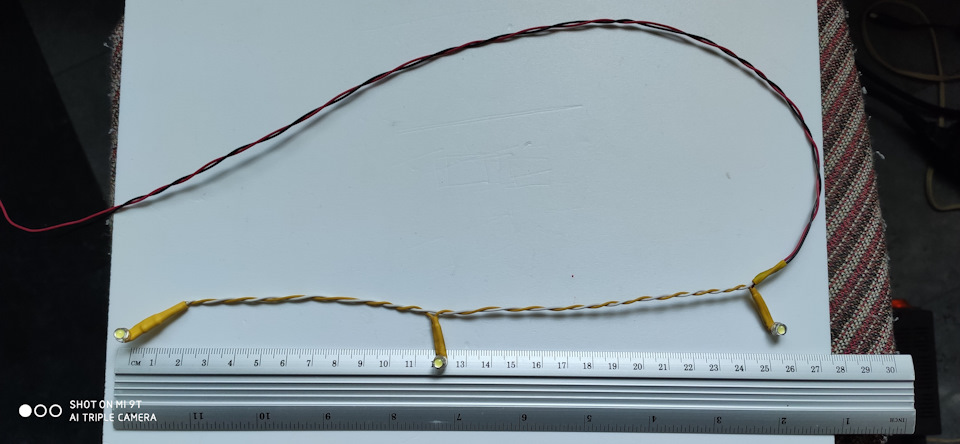

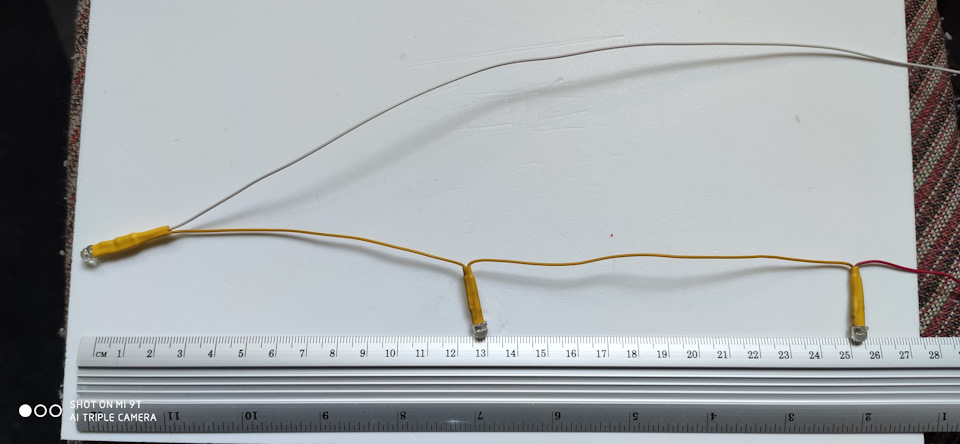

Живлення світлодіодів здійснюється від двох ланцюгів:
— від "+" живлення штатного освітлення та підсвічування (центральний плафон, багажник, логотипи на порожках, проекції логона землю, підсвічування косметичних дзеркал) - зелений/жовтийпровід (живлення знімається після 15 хв при бездіяльності);
- від "+" живлення підсвічування в темний час або режим "габаритнихвогнів" (підсвітка приладової панелі, кнопок, дверних кишень…) —сірий провід.
Коричневий провід — "маса" або "-".

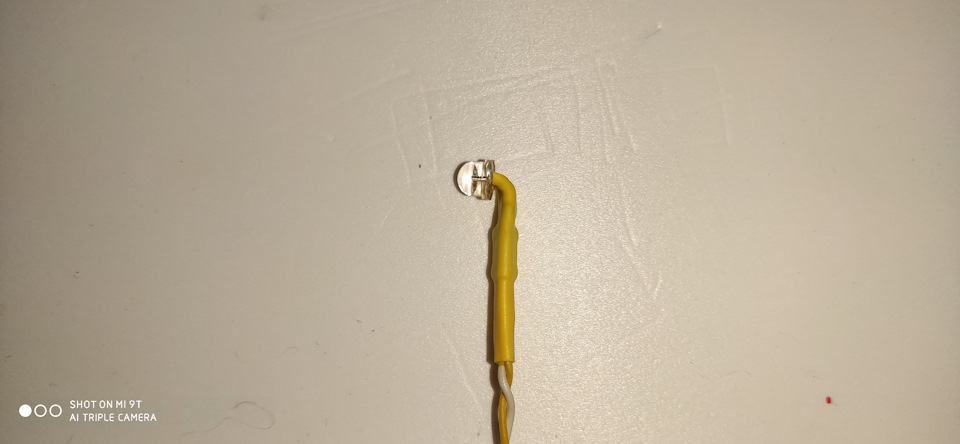

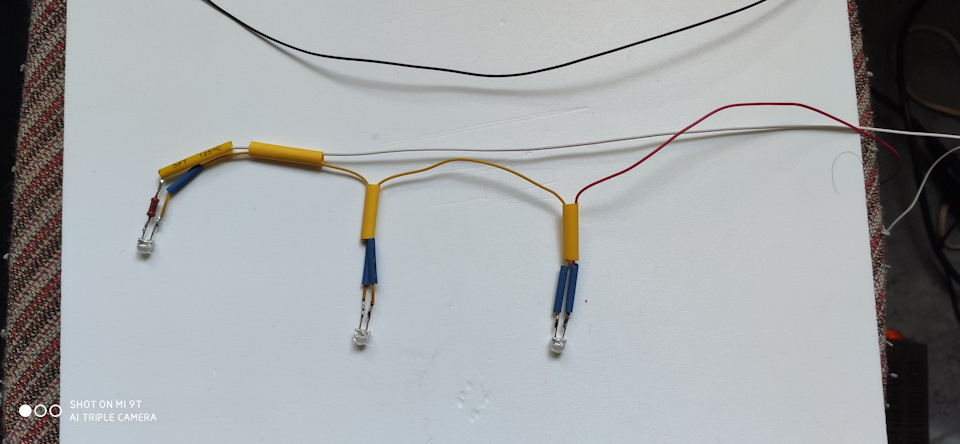

> Резистор у схемі — 100 Ом (+- 20 Ом) — 0.25 Вт
p>
За бажанням можна встановити додатково мікроперемикач абогеркон.
(але особливого сенсу немає… у зв'язку з мізерним споживанням ~25÷30 mA)
