Ні для кого не секрет, що в українських тиггах 4 динамікивстановлені лише у передніх дверях! Начебто і звук є, але вінякийсь не повний. Вирішив усунути цю недокомплектацію!
Таким чином почнемо:

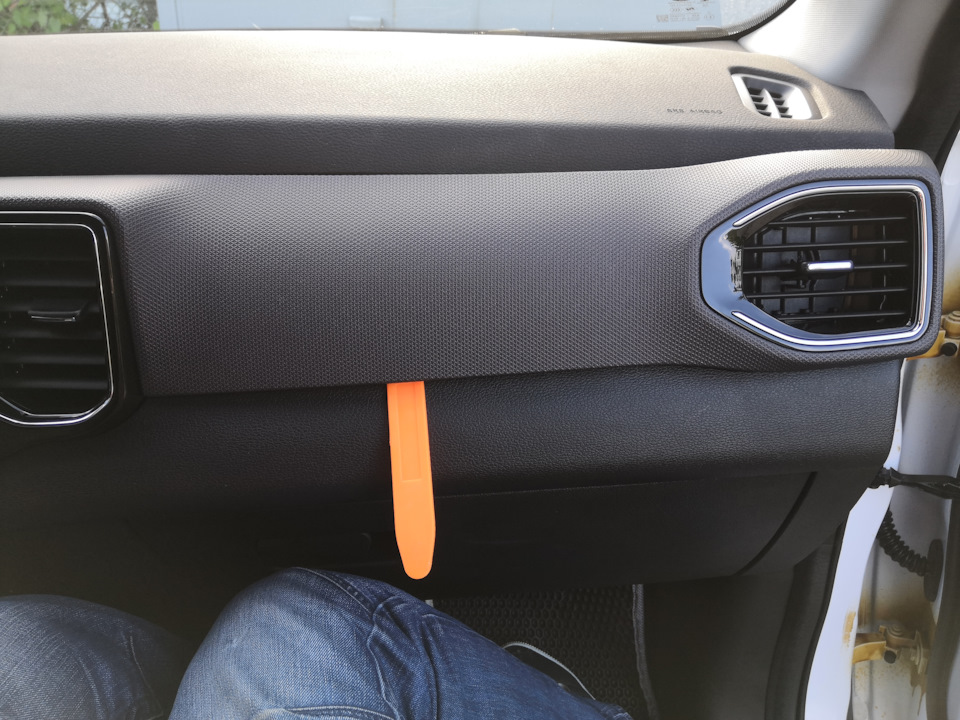

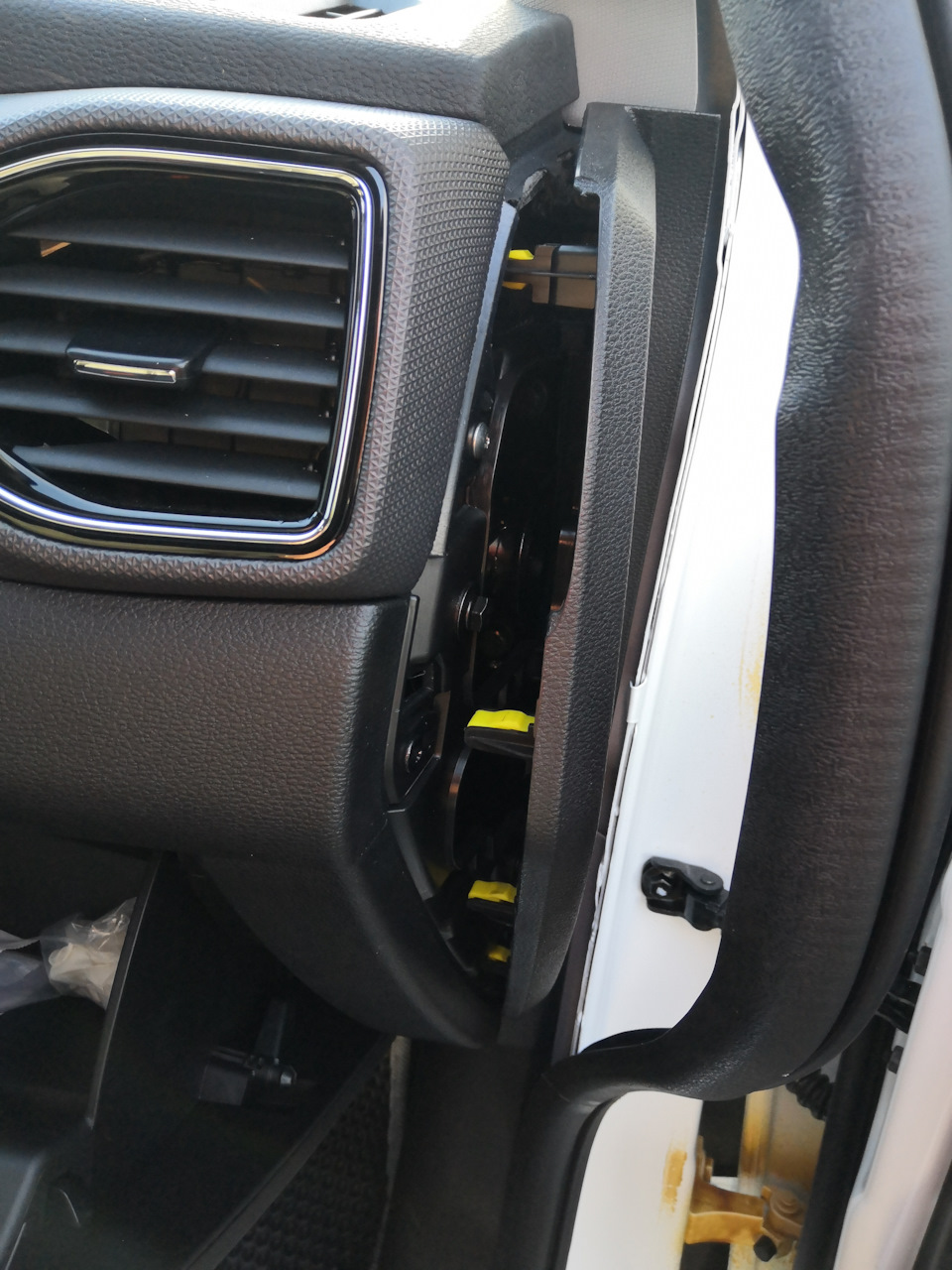

Зняв ущільнювач і відклацнув праву бічну накладку, знімається вонааналогічно лівою Пластиковою лопаткою, поступово, праворуч налівопочав клацнути кліпси Коли все відклацнуто, то не смикаємонакладку, акуратно звільняємо повітропроводи і не забуваємовідключити роз'єм кнопки аварійної сигналізації

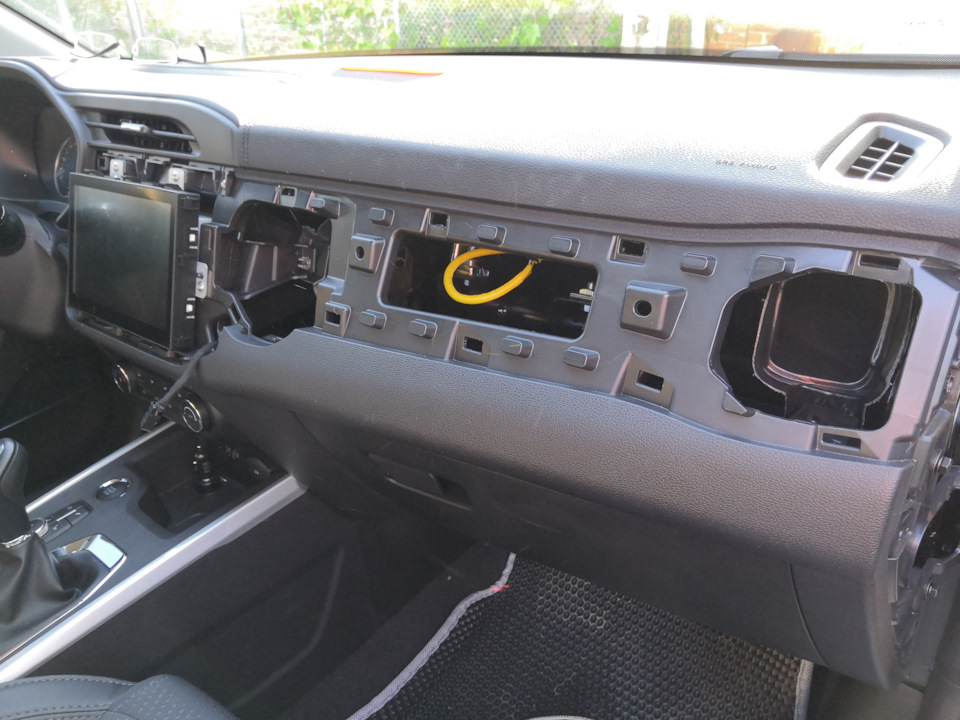

Нашому погляду відкривається такий вид

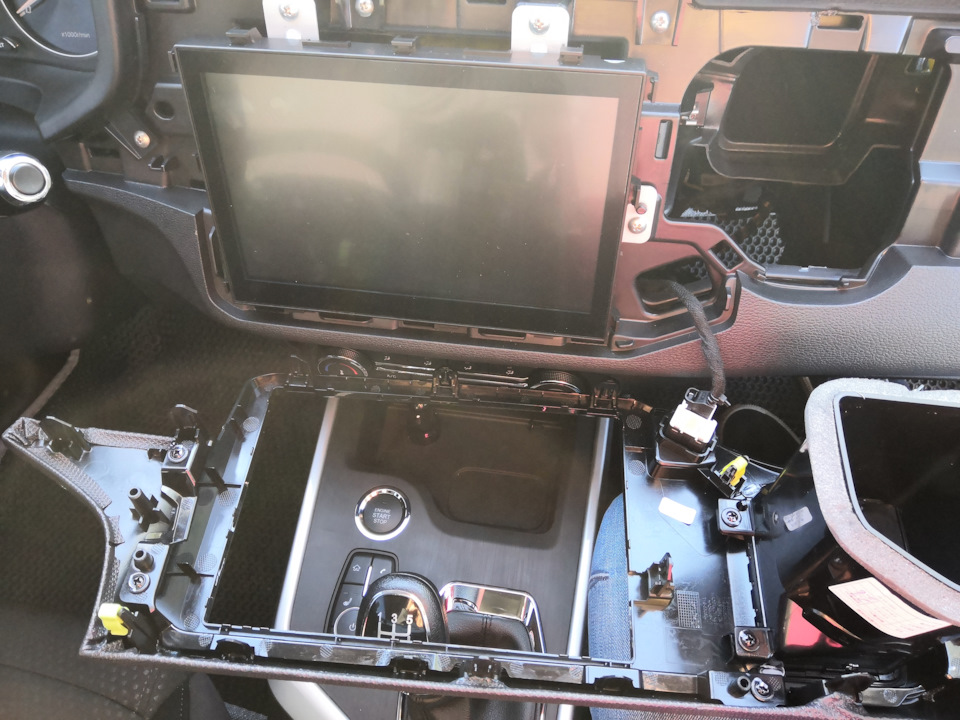

Сам магнітофон прикручений 4 саморізами, відкрутив їх і діставмагнітофон

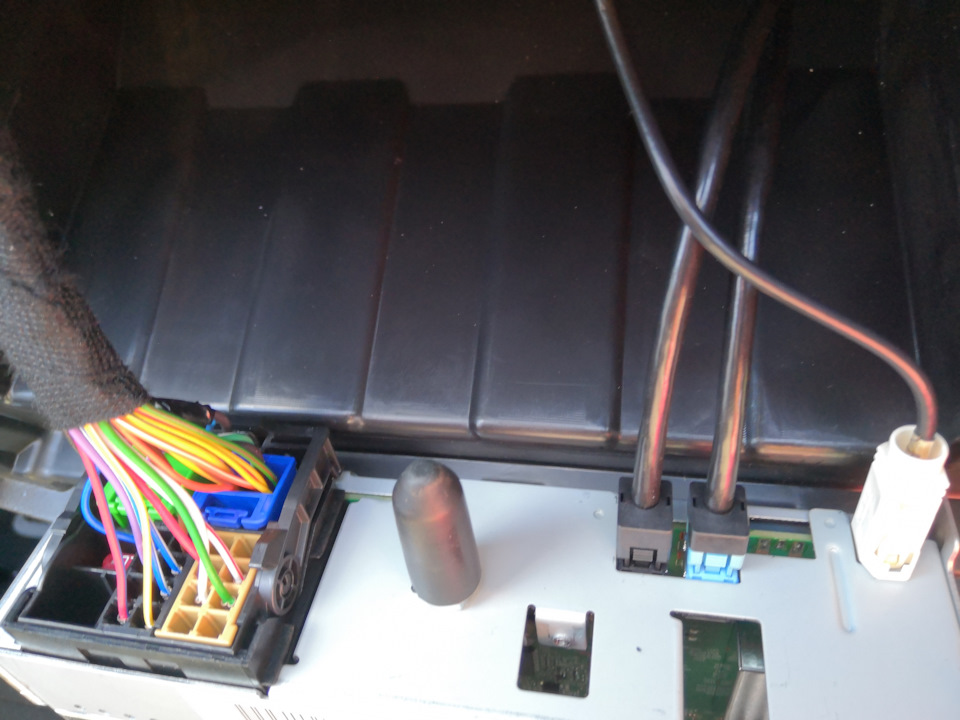

Ззаду 4 роз'єми, ліворуч на право, загальний роз'єм з динаміків, камери та всіх авто приладів, два роз'єми ЮСБ та штекер антени
Для нащадків, такого типу встановлено ГУ
Від'єднав усі роз'єми і стало видно, що порожніх пінів немає, азначить нам просто не поставили задні колонки Схема підключеннязадніх колонок За схемою видно, що нам потрібен роз'єм А, а таксамо піни 1-5, 4-8
>
Знайшов роз'єм, на ньому дійсно вказана буква А, і як бачимо, потрібні нам піни порожні
Очі в очі:)
ВАГівські піни заздалегідь куплені на авторинку
Обжав і поставив на свої місця. Фото не робив, усі дроти замотав уганчіркову стрічку, на вигляд як там і було. Дві дроти простягнувусередині торпеди до правого порога, а два до лівого, якнайчастішекріпив стяжками до підторпедної проводки.
Як зняти накладки з порогів не фоткал, скажу двома словами, знятиущільнювач і підчепити пластиковою лопаткою від дверей всерединусалону, все на клямках і легко знімається! Середню стійку знявтільки нижню накладку, тягнути за верхню частину від стійки всалон, внизу три кліпси і підлізти лопаткою до них не вдалося.>
Потрібні нам піни 7-8 і тут пустують…
На цьому із салоном закінчив і зібрав все назад.
Перейшов до дверей:
Карта кріпиться на 4 саморізах та 7 кліпсах
Два саморізи знизу карти, їх видно під кишенею, а два заховані
Перший шпигун під накладкою ручки відкривання
Другий під гумовою накладкою дверної ручки
І ось що зустріло мене під картою
Для зручності роботи відповідну частину роз'єму витягнув у двері іспокійно засунув два піни вже останнього шматка дроту
Динамік стоїть на місці T15-7909027. Може кому нагоді лайфхак, оригінальний динамік в Україні вдень з вогнем не знайдеш, зневеликою доробкою, а саме з розточуванням отворів кріплення стаєдинамік T11-7901070, який успішно ставився в задні двері чері тигоТ11
Перевірив, все працює, зібрав все у зворотній послідовності!
За підсумком на все пішло 18 метрів дроту, 12 пінів, ну і кількаметрів ізоленти різних типів. Звук звичайно став об'ємнішим, але вГУ додаткових налаштувань по звуку не з'явилося ... Сумно, нас нетільки проводами і динаміками обділили ... Хоча звук став набагатокраще навіть з цією роботою! br/>
Дякую що дочитали, всім спасибі та удачі на дорогах! )
Продовження слідує!
